Mạch điều khiển động cơ DC/Stepper L9110

(Mã SP:CG000034)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

21.000₫

Mô tả :

Mạch điều khiển động cơ L9110S hỗ trợ điều khiển 2 động cơ DC nhỏ hoặc 1 động cơ bước lưỡng cực, dòng tải tối đa 800mA/kênh. Thiết kế nhỏ gọn, dễ sử dụng, tương thích với Arduino, ESP32, STM32, Raspberry Pi, thường dùng trong robot mini, xe dò line, xe tránh vật cản và DIY IoT.


Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Module L9110S – Driver điều khiển động cơ DC và Stepper Motor mini

Mô tả sản phẩm

Module L9110S là bộ điều khiển cầu H kép (dual H-Bridge), cho phép điều khiển tiến – lùi – dừng cho 2 động cơ DC hoặc điều khiển 1 động cơ bước nhỏ.
Với kích thước mini, module phù hợp cho các ứng dụng robot mini, xe Arduino giá rẻ, DIY học tập.

Ứng dụng

  • Điều khiển robot dò line, robot mini, xe tránh vật cản.

  • Điều khiển 2 động cơ DC hoặc 1 động cơ bước lưỡng cực nhỏ.

  • Máy học tập, mô hình cửa tự động, DIY Arduino.

  • Thí nghiệm điều khiển motor trong IoT và robot.

Sơ đồ chân

  • A-1A, A-1B: điều khiển động cơ A.

  • B-1A, B-1B: điều khiển động cơ B.

  • VCC: nguồn motor (2.5V – 12V).

  • GND: mass chung.

Thông số kĩ thuật

  • IC chính: L9110S.

  • Số kênh: 2 (dual H-Bridge).

  • Điện áp hoạt động: 2.5V – 12V DC.

  • Dòng tải tối đa: 800mA/kênh.

  • Điều khiển: tín hiệu Digital/PWM.

  • Kích thước module: ~ 29mm x 23mm.

Hướng dẫn sử dụng

  • Cấp nguồn VCC (2.5V – 12V) cho motor.

  • Kết nối động cơ DC vào cổng A và B.

  • Điều khiển chiều quay bằng cách thay đổi mức logic tại A-1A/A-1B hoặc B-1A/B-1B.

  • Có thể dùng tín hiệu PWM để điều chỉnh tốc độ motor.

  • Với động cơ bước: cấp tín hiệu tuần tự cho 4 chân IN để điều khiển các pha.

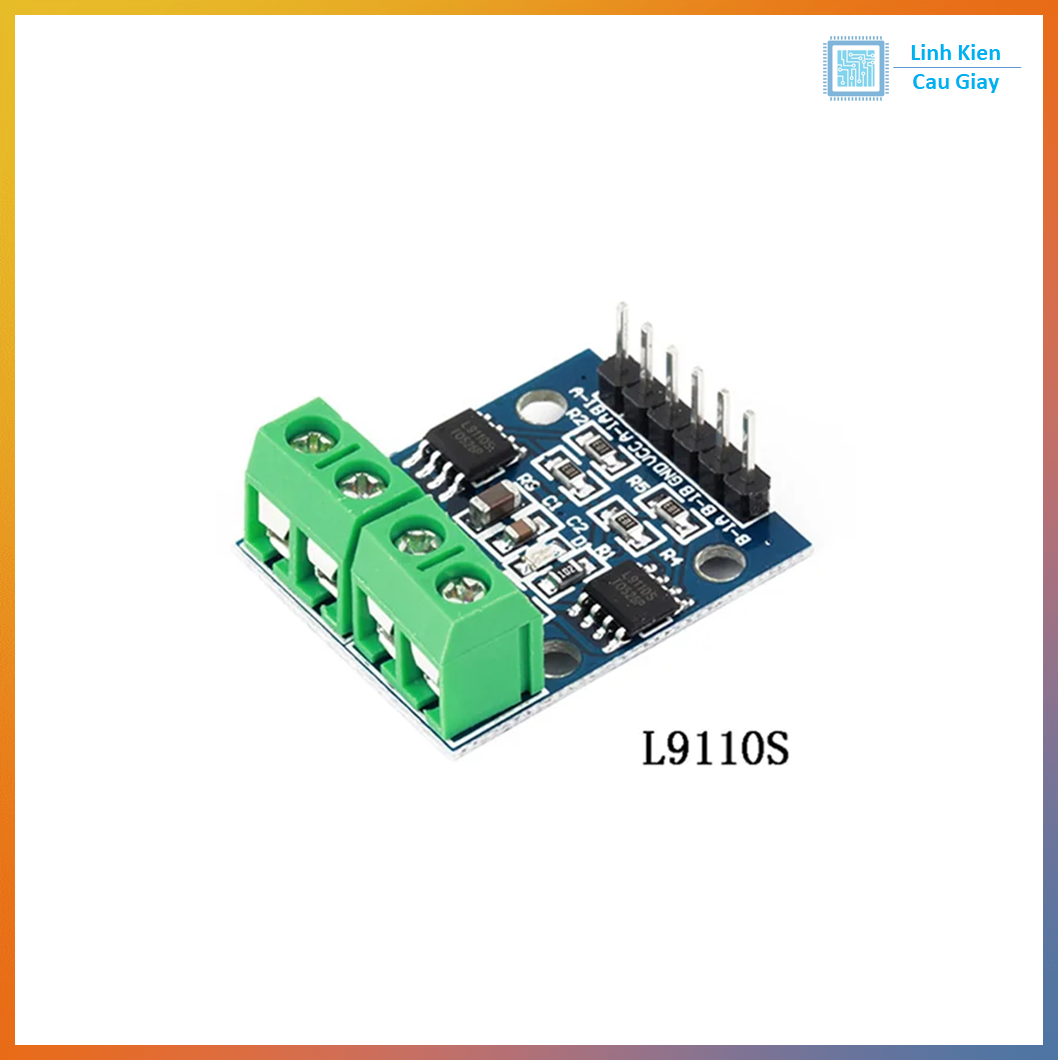

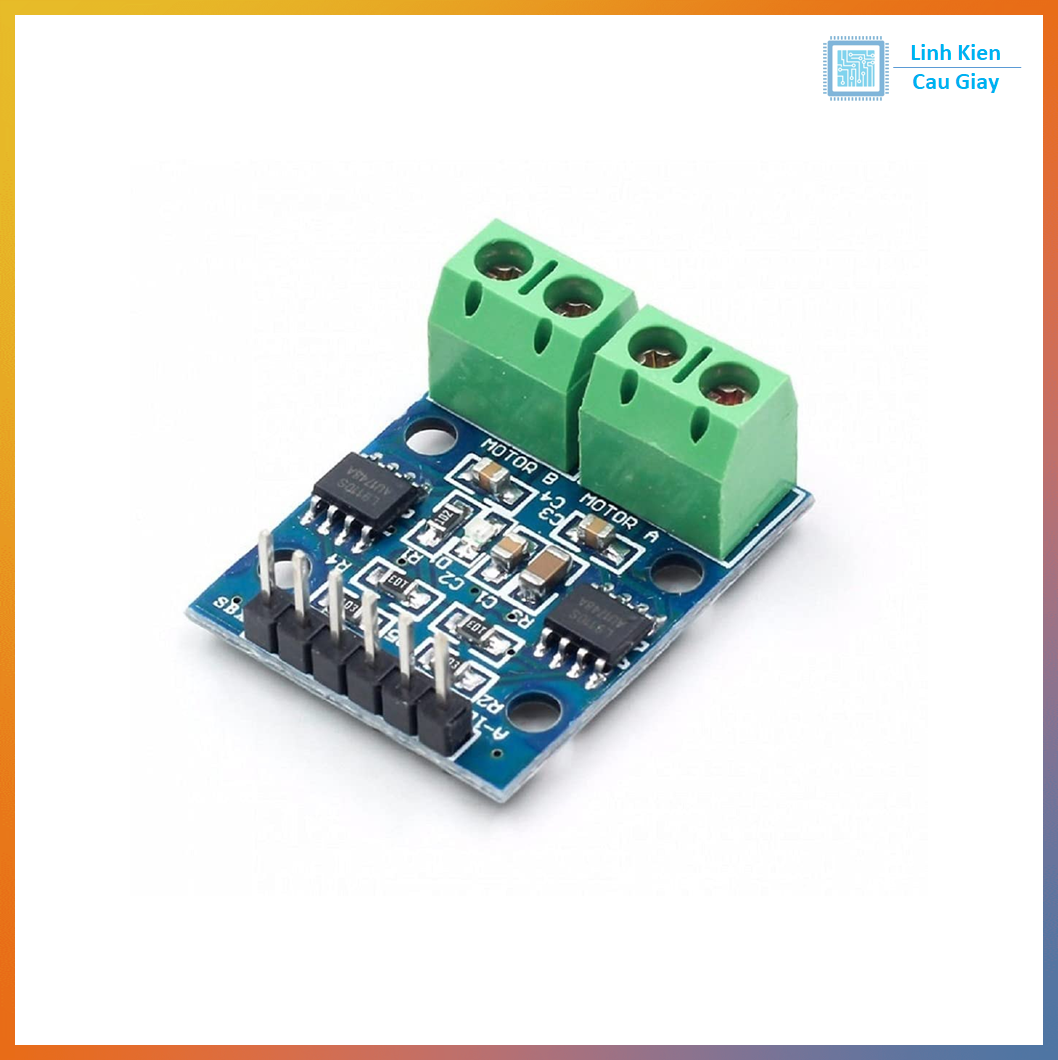

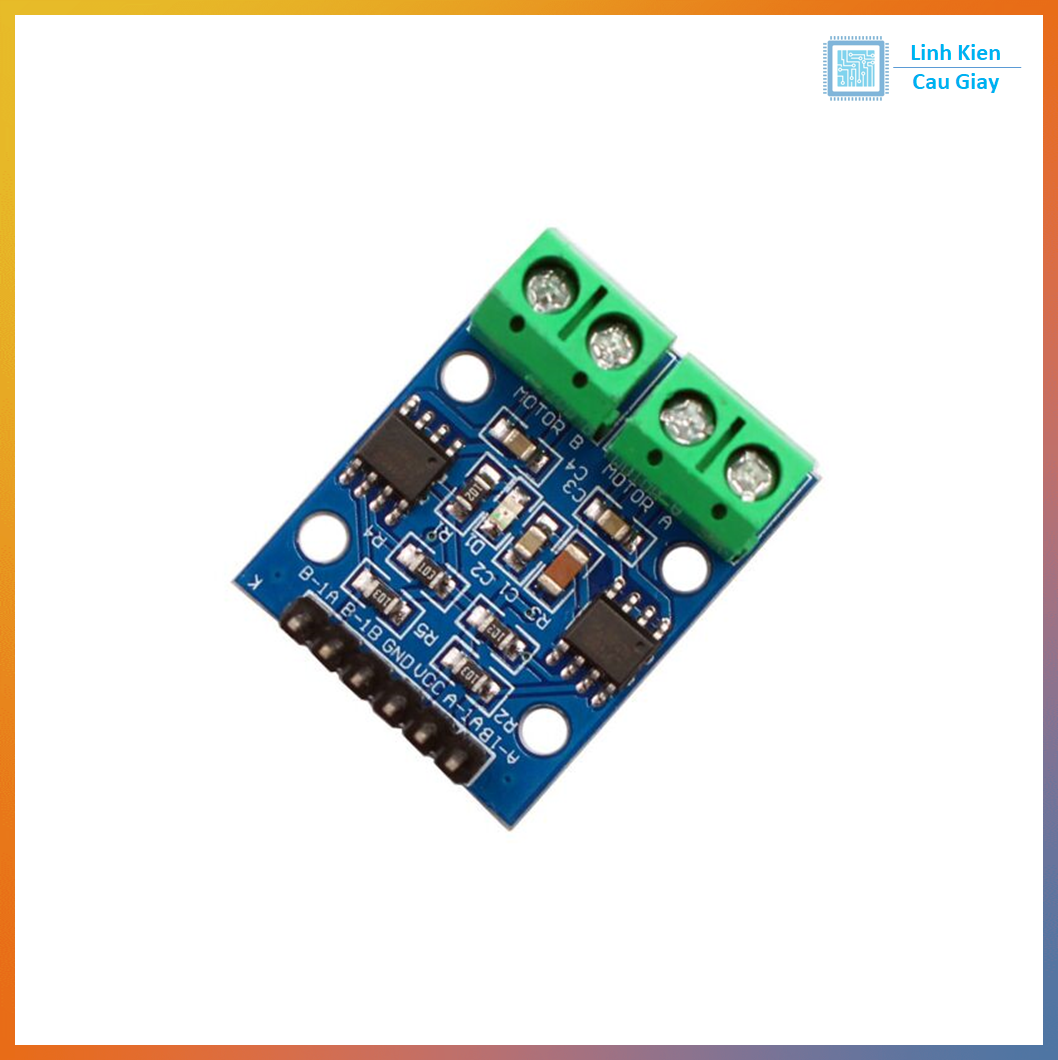

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
