Module điều khiển động cơ bước ULN2003 – Stepper Motor Driver cho 28BYJ-48

Mô tả sản phẩm

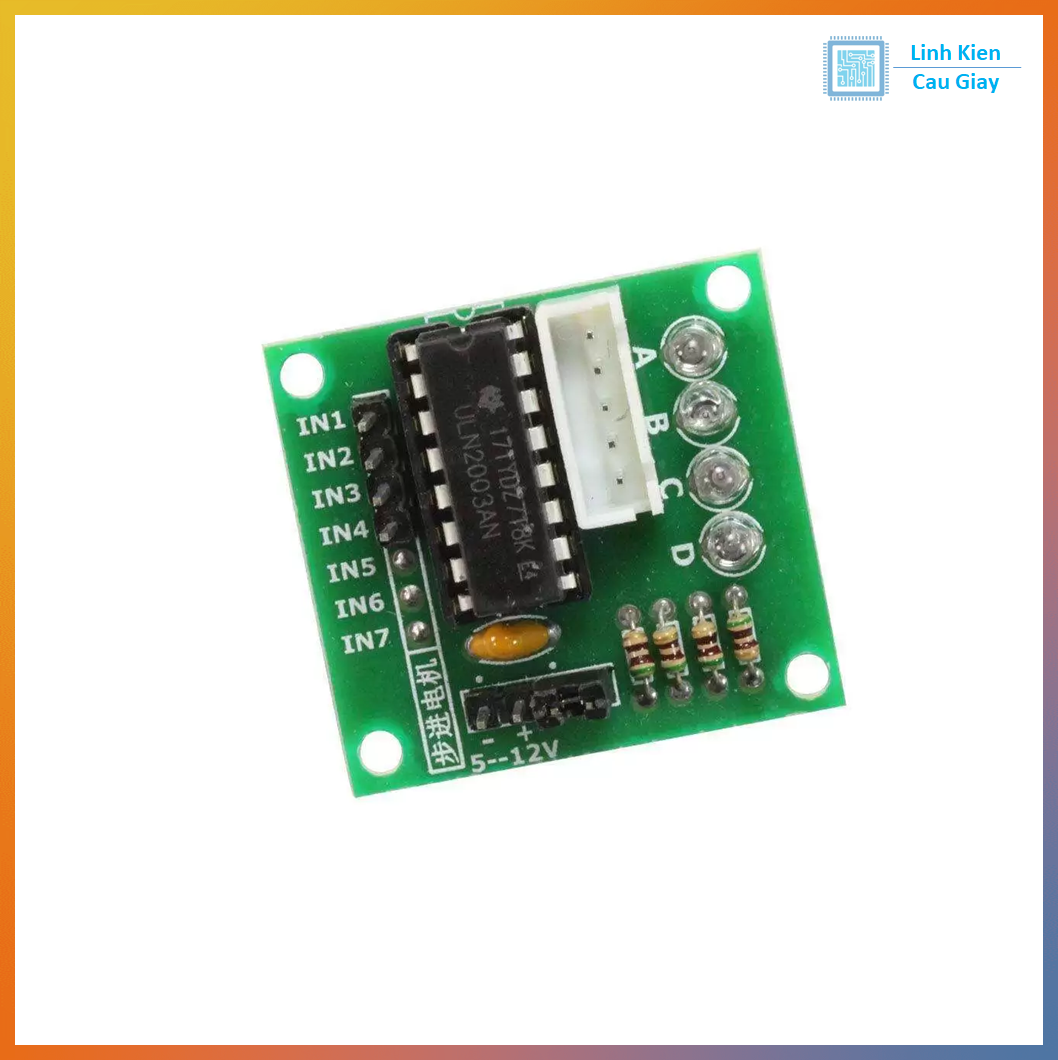

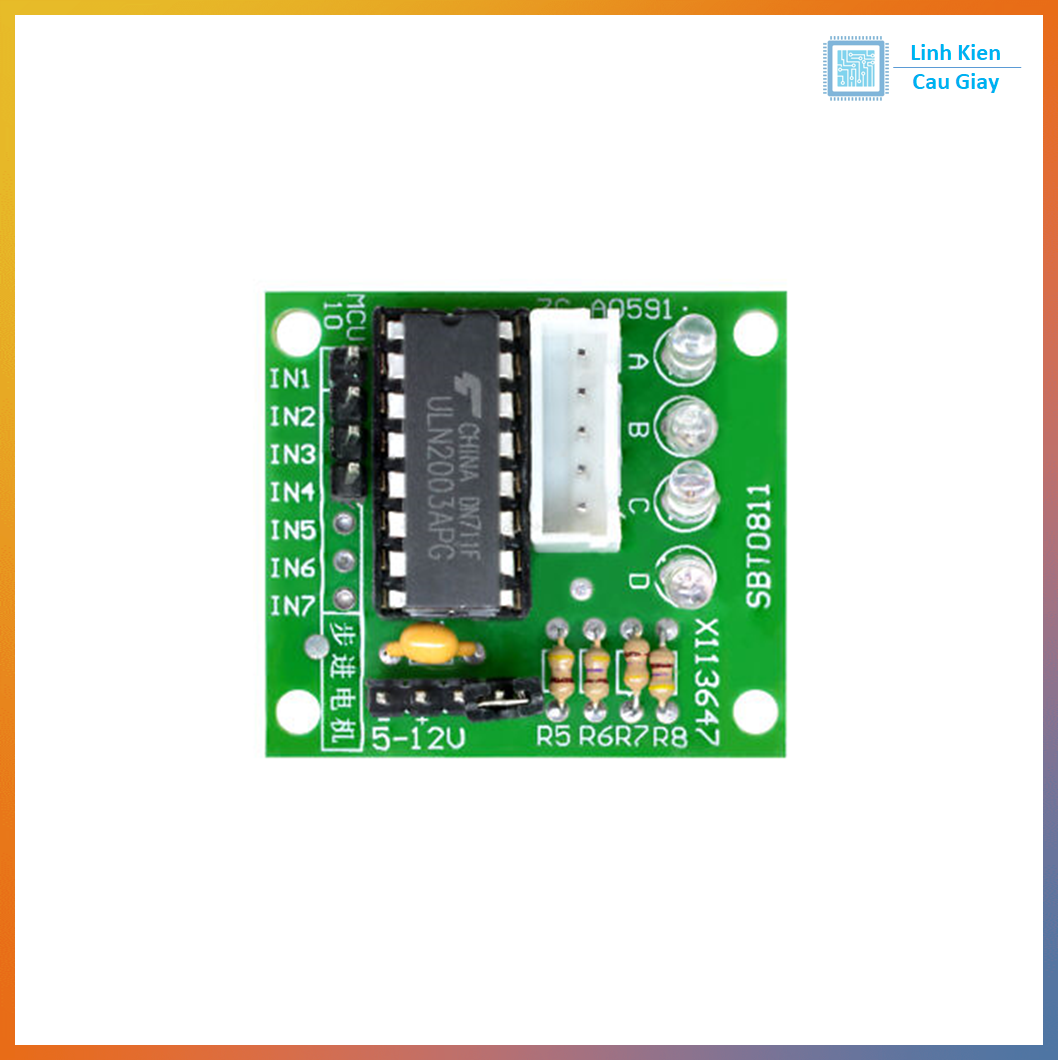

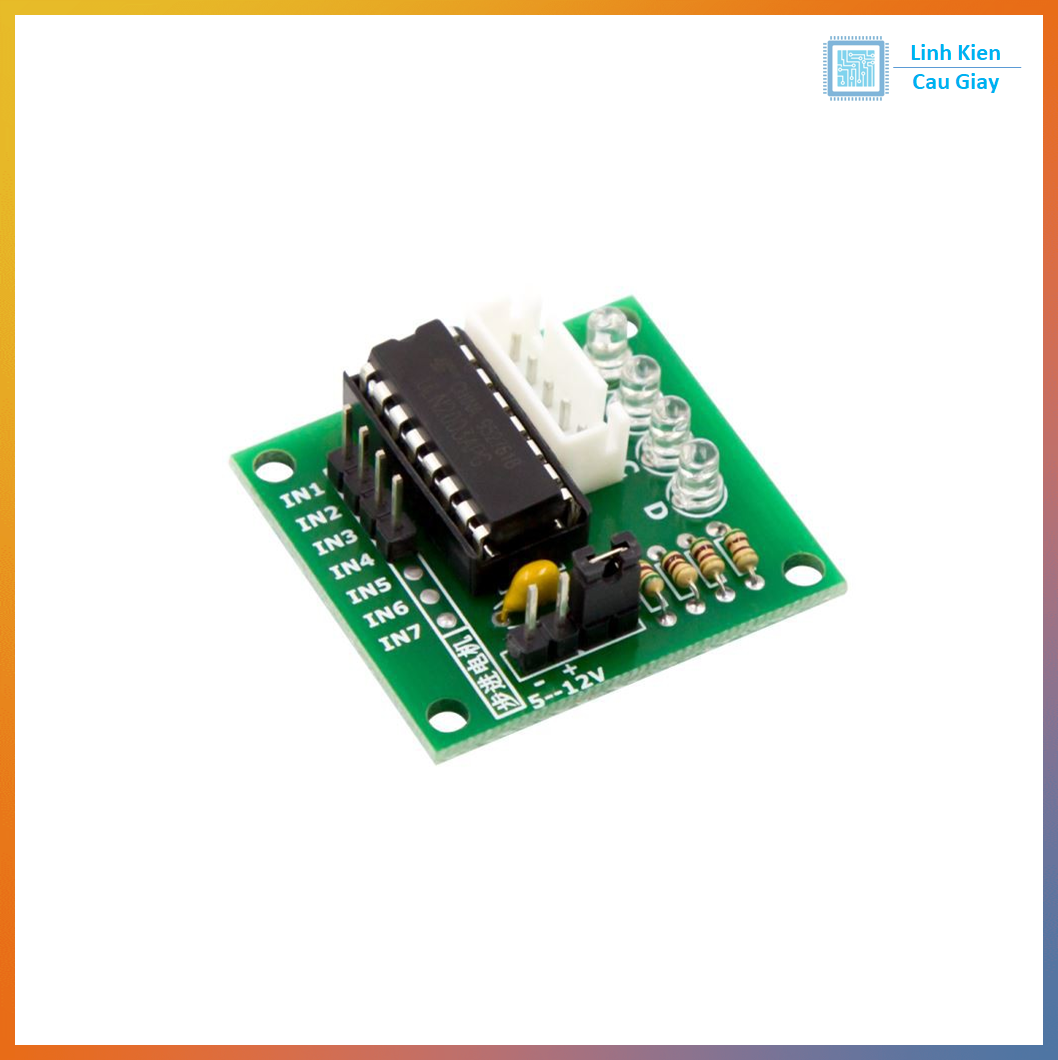

Module sử dụng IC ULN2003 để điều khiển động cơ bước 28BYJ-48 và các động cơ bước nhỏ khác. Có 4 LED hiển thị trạng thái từng pha, dễ dàng quan sát. Tương thích với Arduino, ESP32, STM32, Raspberry Pi, thích hợp cho robot, máy in 3D, CNC mini và các dự án DIY.

Module được thiết kế chuyên dụng cho động cơ bước 28BYJ-48 (5V/12V).
Sử dụng IC ULN2003 – mạch Darlington transistor array – để điều khiển các cuộn dây của động cơ.
Có header cắm trực tiếp động cơ, giúp kết nối nhanh chóng, không cần dây nối phức tạp.

Ứng dụng

Điều khiển động cơ bước 28BYJ-48 trong robot mini.
Ứng dụng trong máy CNC mini, máy in 3D, mô hình DIY.
Dùng cho Arduino, ESP32, Raspberry Pi trong các dự án học tập.
Thiết bị tự động hóa nhỏ gọn.

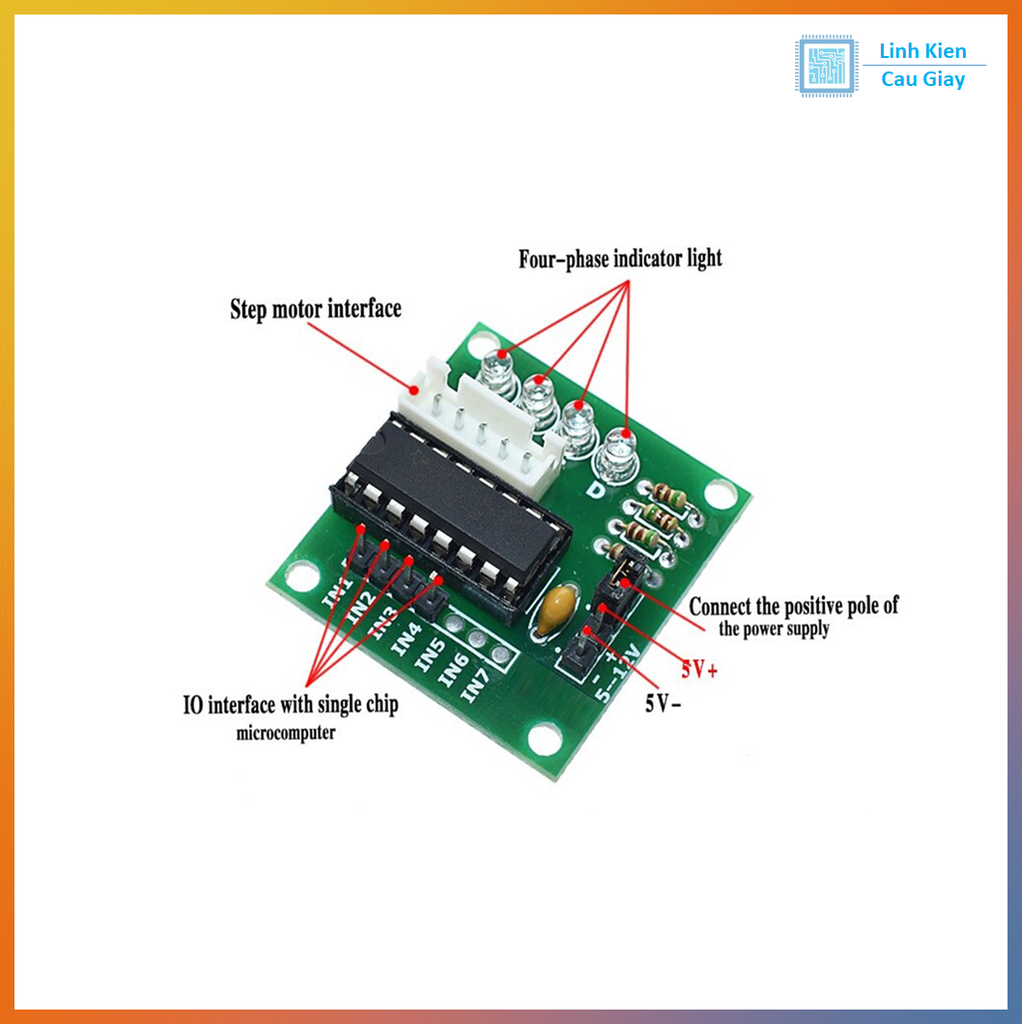

Sơ đồ chân

VCC: 5V (cấp cho mạch và động cơ).
GND: Mass chung.
IN1 – IN4: tín hiệu điều khiển từ vi điều khiển.
OUT1–OUT4: nối trực tiếp tới cuộn dây động cơ bước.

Thông số kĩ thuật

IC chính: ULN2003.
Điện áp hoạt động: 5V DC (tương thích 28BYJ-48 5V/12V).
Số kênh điều khiển: 4 kênh (IN1 – IN4).
Ngõ ra: header cắm động cơ 28BYJ-48.
Tích hợp LED báo trạng thái cho từng pha.
Kích thước module: ~ 35mm x 32mm x 15mm.

Hướng dẫn sử dụng

Kết nối VCC, GND cho module.
Gắn động cơ bước 28BYJ-48 vào cổng OUT.
Kết nối IN1 – IN4 với vi điều khiển (Arduino, ESP32, STM32).
Sử dụng thư viện Stepper.h hoặc AccelStepper để điều khiển bước.
Có thể điều chỉnh tốc độ và chiều quay bằng cách thay đổi chuỗi tín hiệu điều khiển.
