Mô tả sản phẩm

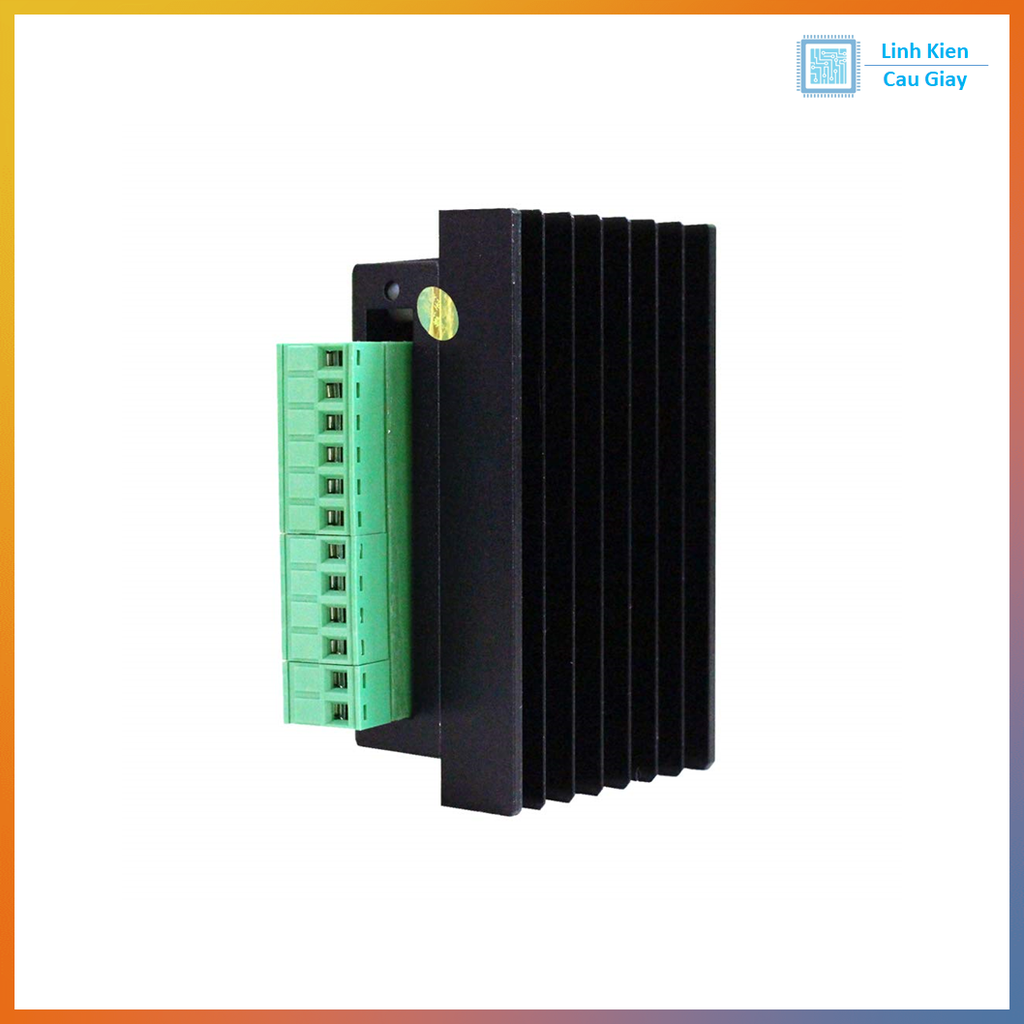

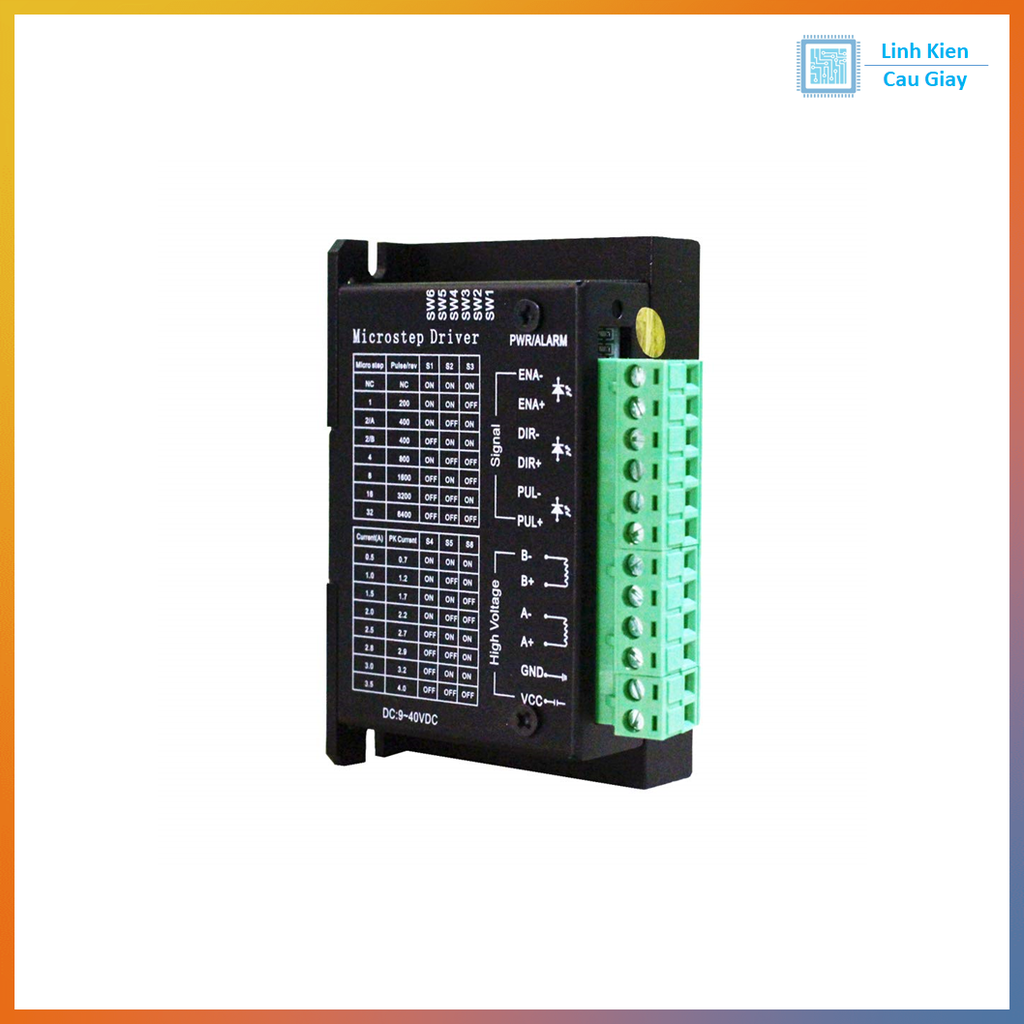

Module TB6600 Stepper Motor Driver là mạch điều khiển động cơ bước hiệu suất cao sử dụng IC TB6600HG đến từ Toshiba – hỗ trợ dòng lên tới 4A, điện áp tối đa 42VDC, thích hợp cho các loại động cơ bước 2 pha 4 dây như 57, 86,... trong các ứng dụng như máy CNC, máy in 3D, máy khắc laser,...

Ứng dụng

• Điều khiển động cơ bước trong máy CNC mini

• Máy khắc laser, máy in 3D, máy khắc PCB

• Ứng dụng điều khiển robot, cánh tay robot

• Tự động hóa, dây chuyền sản xuất công nghiệp

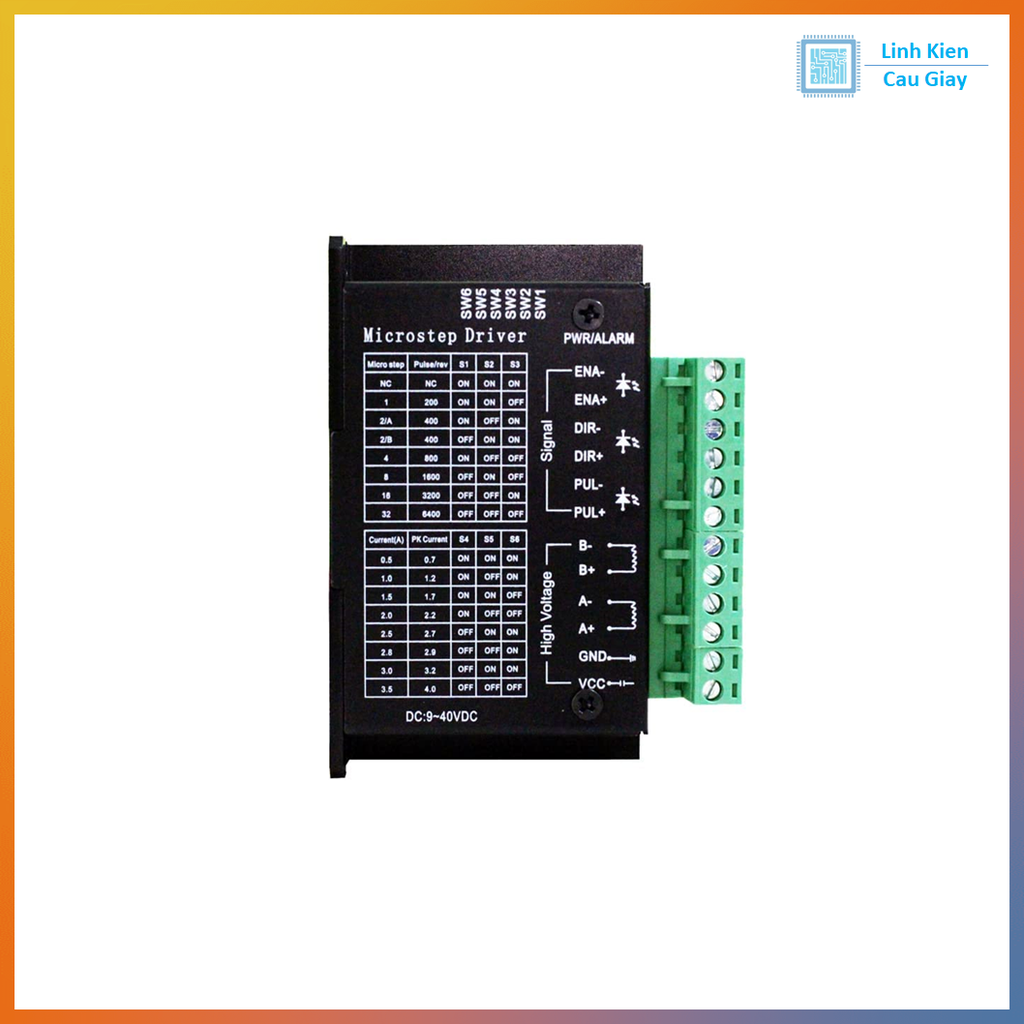

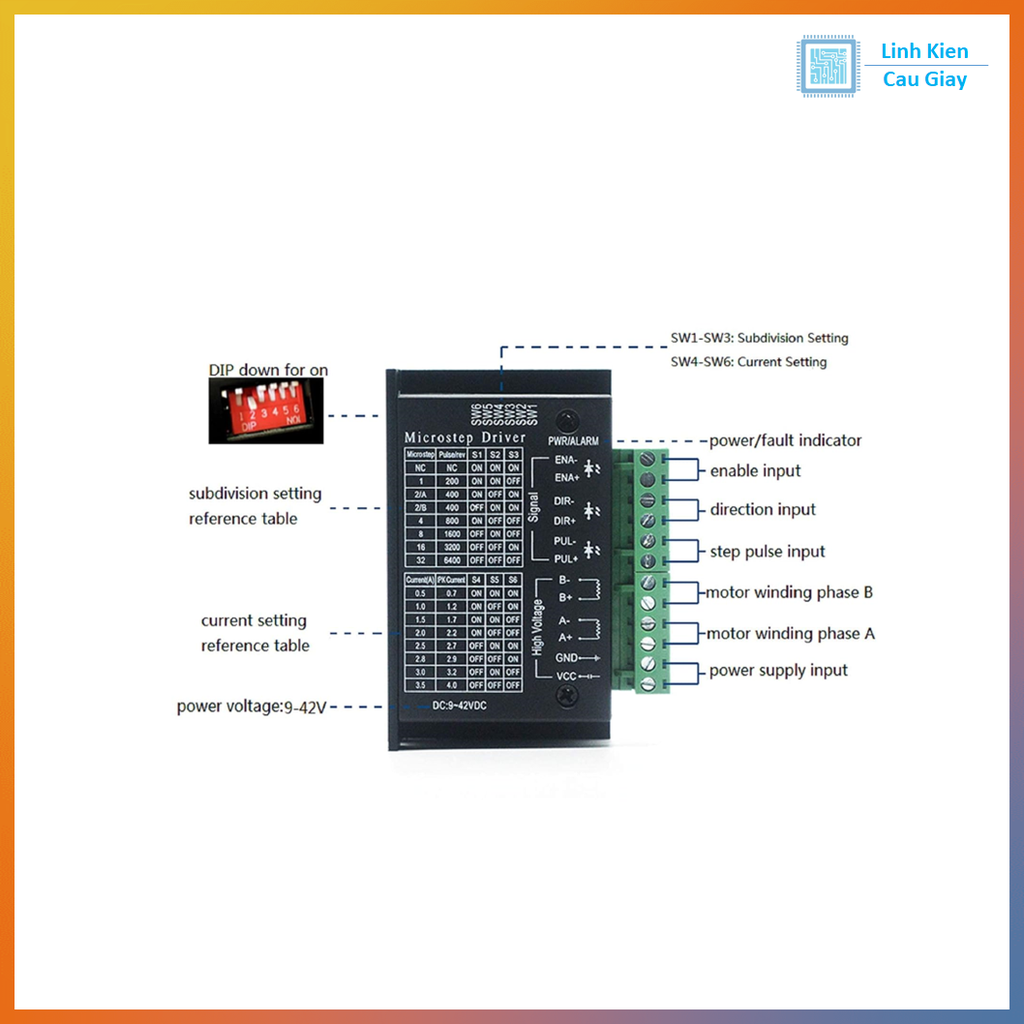

Sơ đồ chân

Ngõ vào điều khiển (Từ vi điều khiển hoặc Mach3):

• PUL+ / PUL-: Tín hiệu xung điều khiển bước

• DIR+ / DIR-: Tín hiệu chiều quay

• ENA+ / ENA-: Bật/Tắt Driver (Enable – tùy chọn)

Ngõ ra kết nối động cơ bước:

• A+, A-: cuộn dây A của động cơ

• B+, B-: cuộn dây B của động cơ

Ngõ vào nguồn:

• VCC: +9V ~ +42VDC

• GND

Thông số kĩ thuật

• Điện áp đầu vào: 9V ~ 42VDC

• Dòng tối đa: 0.5A ~ 4.0A (điều chỉnh bằng DIP switch)

• Tín hiệu điều khiển: TTL (3.3V ~ 5V)

• Ngõ vào điều khiển: PUL (xung), DIR (chiều), ENA (Enable)

• Loại động cơ hỗ trợ: Động cơ bước 2 pha 4 dây (stepper 2-phase)

• Chế độ vi bước (Microstepping): 1, 2A, 2B, 4, 8, 16, 32 bước (chỉnh DIP)

• Bảo vệ: Bảo vệ ngắn mạch, quá dòng, quá nhiệt

• Kích thước: 96mm x 56mm x 33mm

• Tản nhiệt: Có tản nhiệt nhôm và quạt gió

Cài đặt và ghép nối:

DC+: Nối với nguồn điện từ 9 - 40VDC

DC- : Điện áp (-) âm của nguồn

A+ và A -: Nối vào cặp cuộn dây của động cơ bước

B+ và B- : Nối với cặp cuộn dây còn lại của động cơ

PUL+: Tín hiệu cấp xung điều khiển tốc độ (+5V) từ BOB cho M6600

PUL-: Tín hiệu cấp xung điều khiển tốc độ (-) từ BOB cho M6600

DIR+: Tín hiệu cấp xung đảo chiều (+5V) từ BOB cho M6600

DIR-: Tín hiệu cấp xung đảo chiều (-) từ BOB cho M6600

ENA+ và ENA -: khi cấp tín hiệu cho cặp này động cơ sẽ không có lực momen giữ và quay nữa

Có thể đấu tín hiệu dương (+) chung hoặc tín hiệu âm (-) chung

🧠 LƯU Ý

• Nên cấp nguồn ổn định và đúng dòng (ví dụ 24V – 5A) để TB6600 hoạt động ổn định.

• Tín hiệu PUL/DIR có thể lấy từ Arduino, PLC, hoặc Mach3 với mức điện áp 5V.

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
