Module A4988

(Mã SP:CG000033)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

26.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

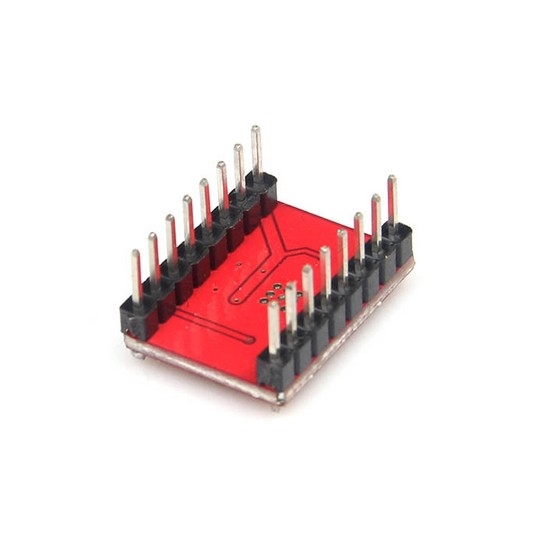

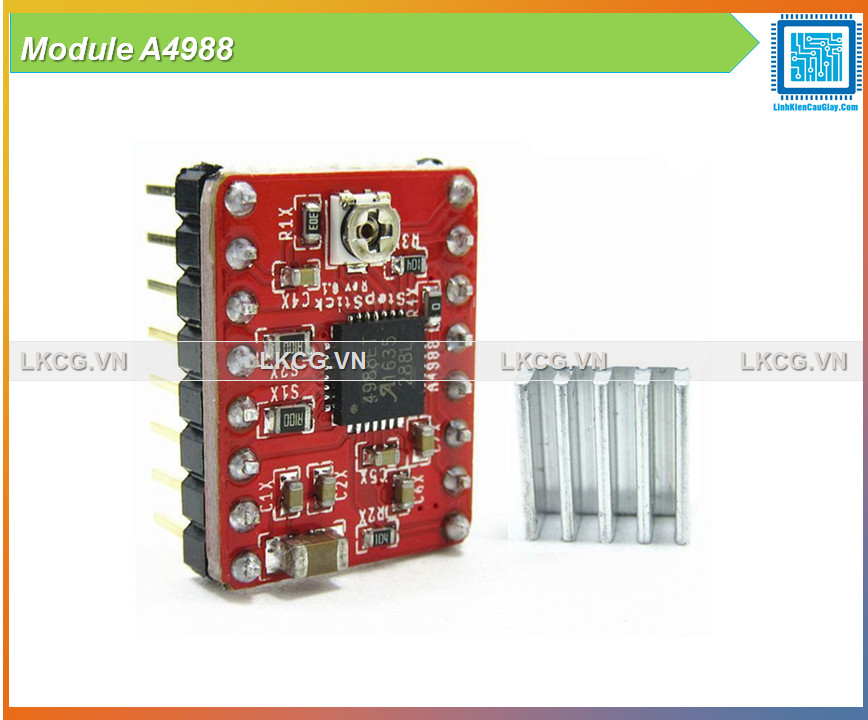

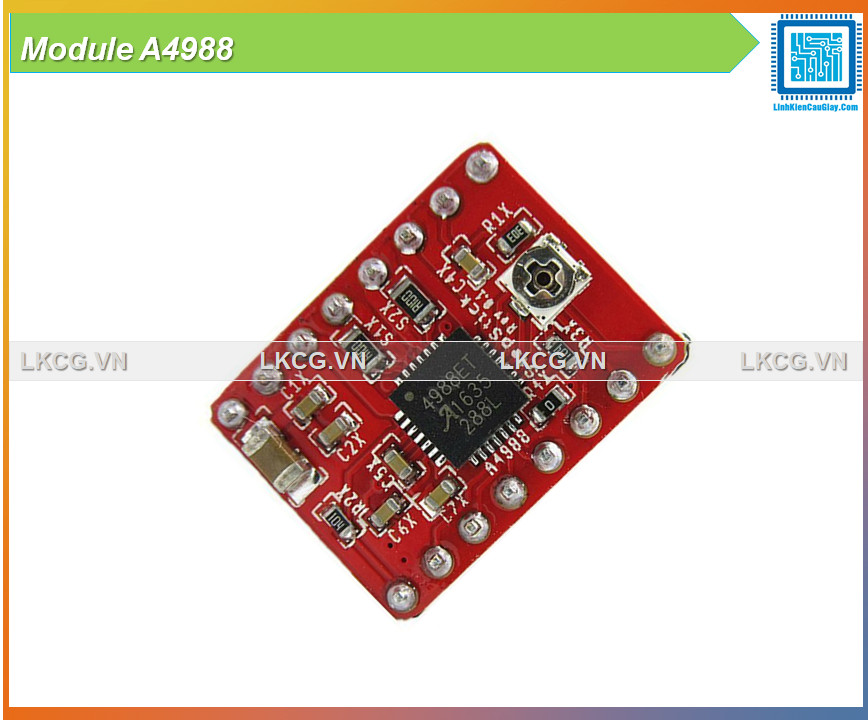

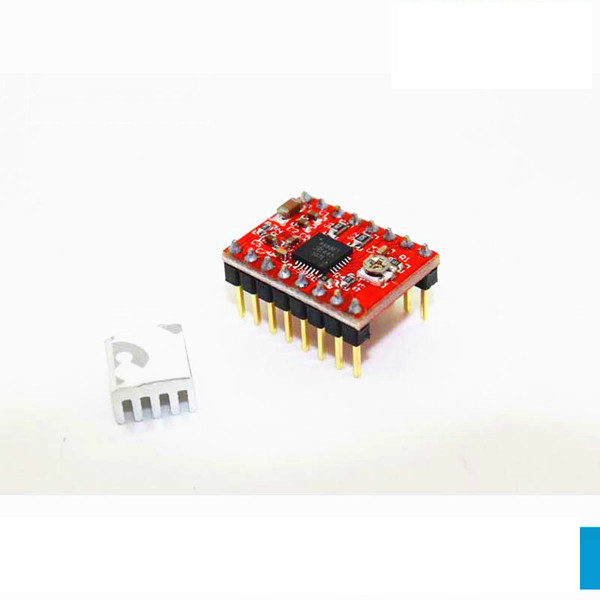

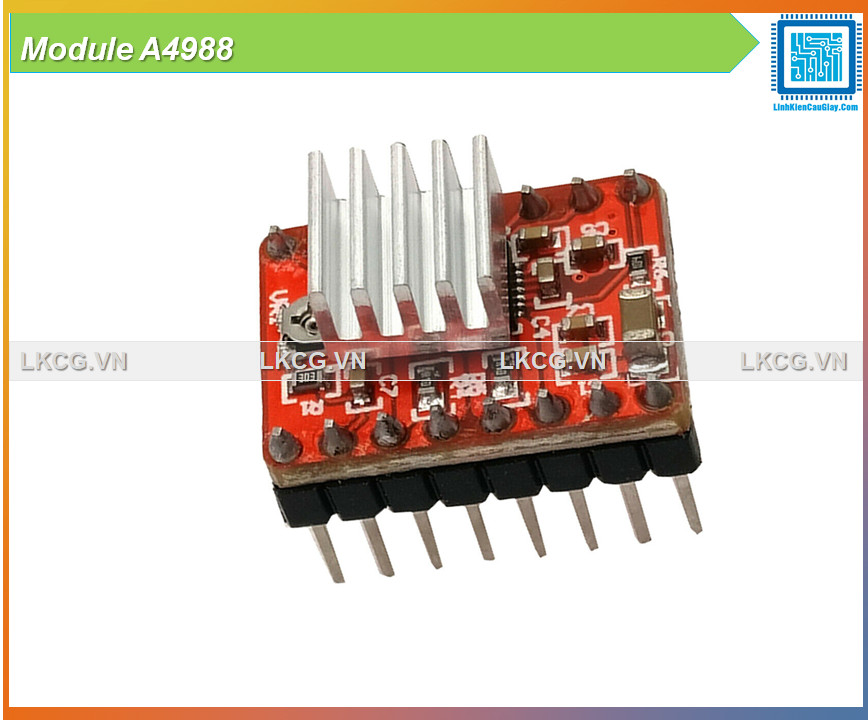

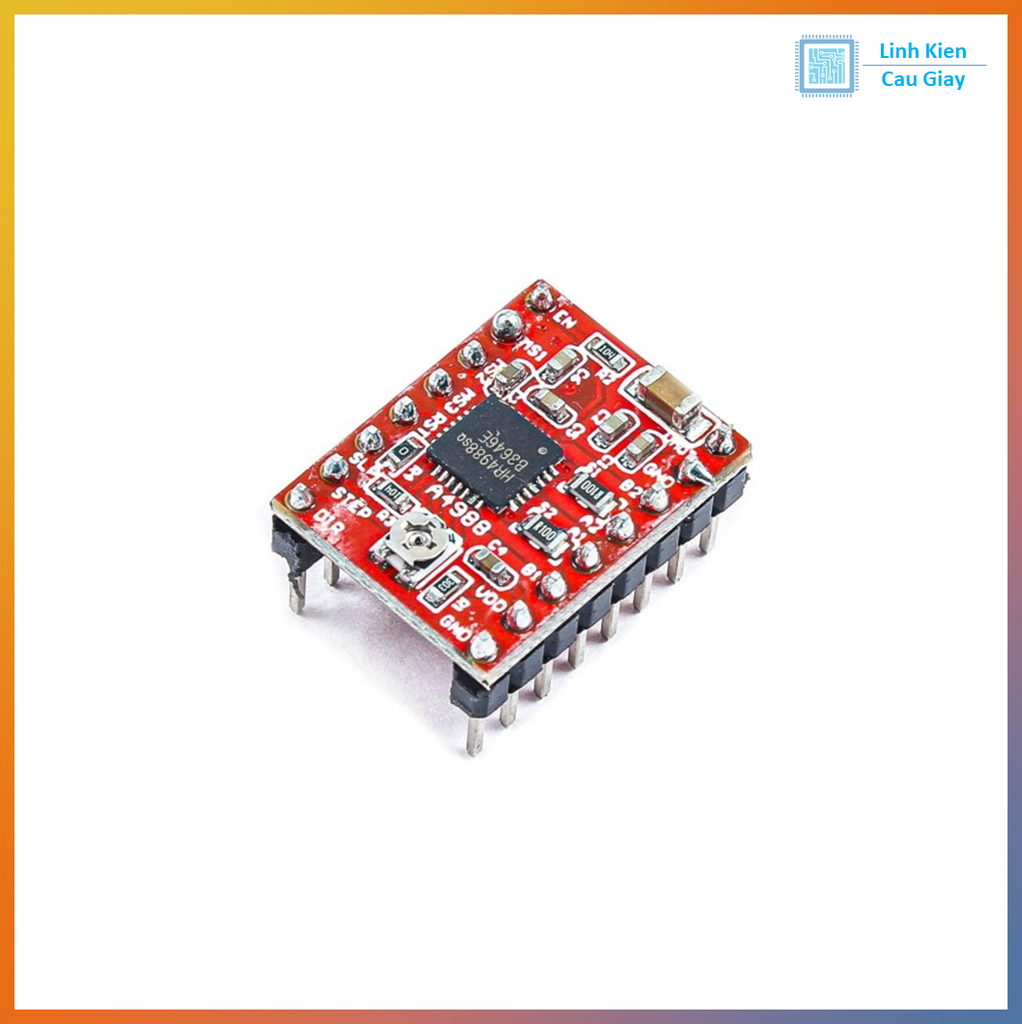

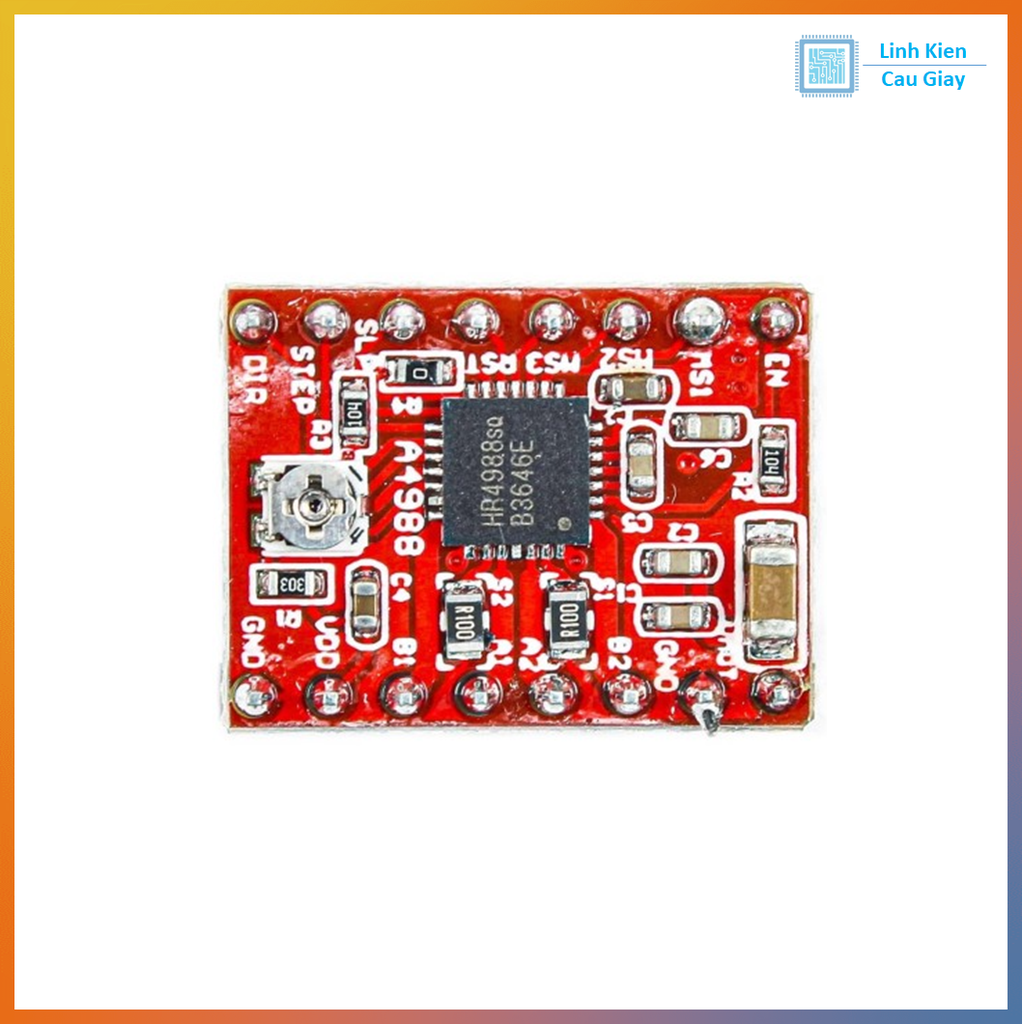

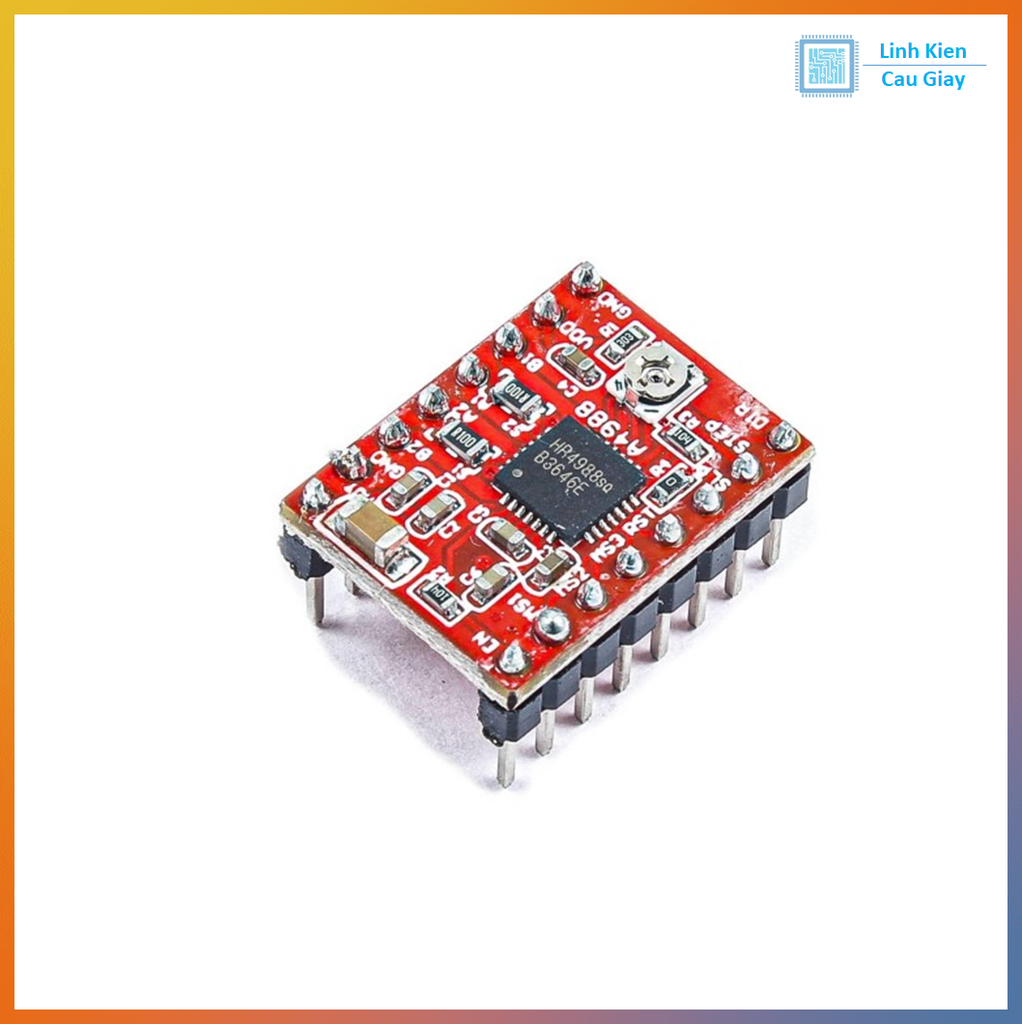

Module Điều Khiển Động Cơ Bước A4988



Module A4988



Mô tả sản phẩm





DATASHEET:



Thông số kĩ thuật





Hướng dẫn sử dụng





Bảo hành

- Tất cả sản phẩm được đã được LKCG.VN kiểm tra và dãn tem trước khi gửi hàng

- Chính sách bảo hành sản phẩm của LKCG.VN được áp dụng: Tại đây

- Sản phẩm được kiểm tra khi quý khách yêu cầu.

1. Linh kiện IC, Chip bán dẫn, Linh kiện bán dẫn và Linh kiện điện tử nhỏ. Shop không bảo hànhđổi trả với bất cứ trường hợp nào.

2. Yêu cầu người mua cần phải có kiến thức về Kĩ thuật điện tử.

3. Nếu cần yêu cầu Kĩ thuật khách hàng liên hệ với shop trước khi mua

4. Quý khách lưu ý và cân nhắc trước khi mua.

Hình ảnh



Từ khóa

LKCG.VN

LinhKienCauGiay.Com

CNC Linh Kiện Điện tử

Máy in 3D

Robot mô hình





Có thể dùng cho Reprap trong máy in 3D kèm với board RAMPS 1.4. Dùng với board CNC Shield v3 cho CNC mini. Hoặc dùng điều khiển động cơ bước.

Đặc điểm nổi bật:

  • Giao thức điều khiển số bước và chiều quay rất đơn giản.
  • 5 cấp điều chỉnh bước: 1; 1/2; 1/4; 1/8 và 1/16 bước.
  • Điều chỉnh dòng định mức cấp cho động cơ bằng triết áp.
  • Có chức năng bảo vệ ngắn mạch,  bảo vệ quá nhiệt, bảo vệ tụt áp và chống dòng ngược.

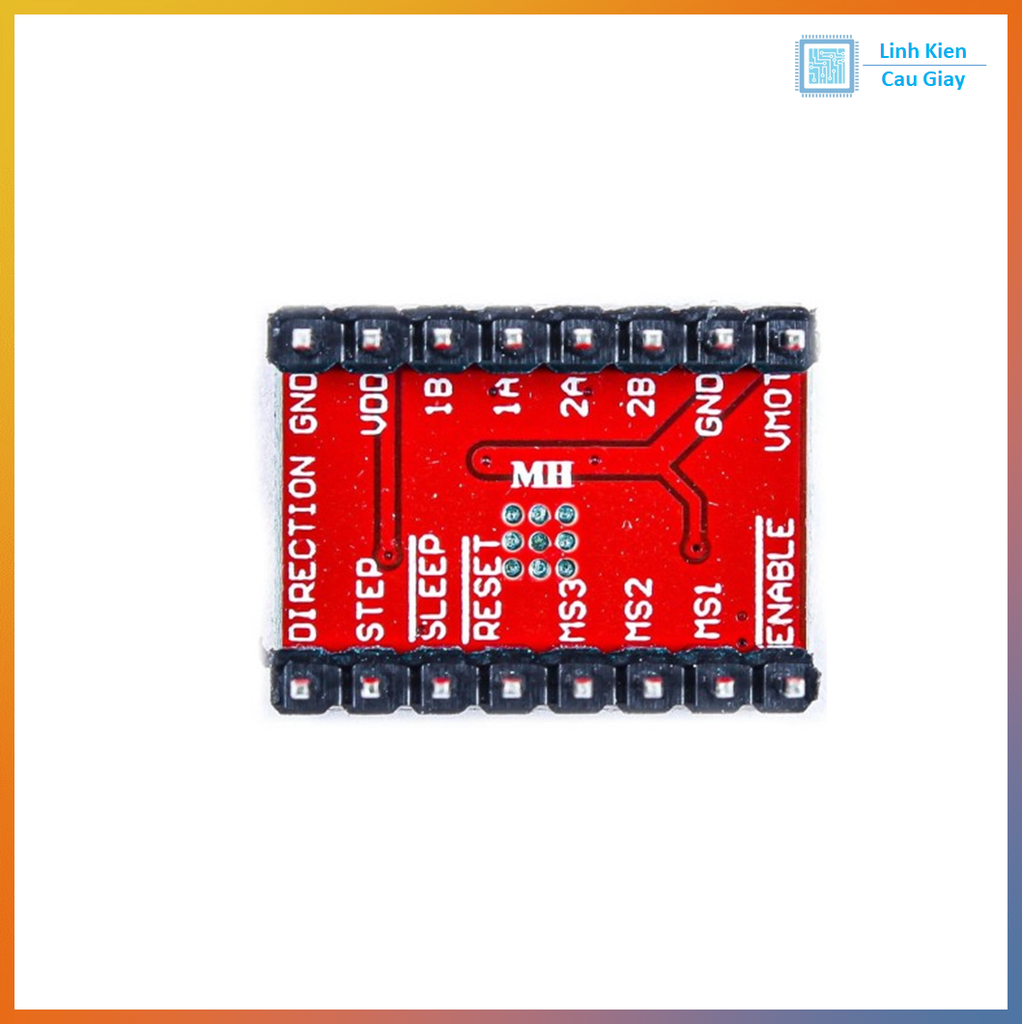

Bật tắt động cơ thông qua chân ENABLE, mức LOW là bật module, mức HIGH là tắt

Điều khiển chiều quay của động cơ thông qua pin DIR

Điều khiển bước của động cơ thông qua pin STEP, mỗi xung là tương ứng với 1 bước (hoặc vi bước)

Chọn chế độ hoạt động bằng cách đặt mức logic cho các chân MS1, MS2, MS3

Hai chân Sleep với Reset nối với nhau luôn. (Tìm đọc datasheet để biết nguyên nhân)

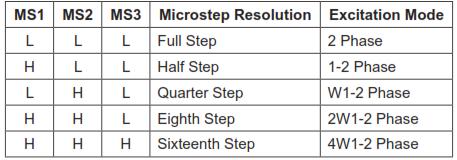

Bảng chế độ hoạt động của module:

Điều khiển động cơ bước với module A4988 và Arduino Uno.

Các bạn nối dây theo chỉ dẫn như sau:

- Chân 4,5,6 của Arduino UNO nối lần lượt với chân DIR, STEP, ENABLE của module A4988

- Chân SLEEP và RESET nối với nhau

- Nguồn nuôi có thể dùng nguồn USB từ Arduino nếu bạn dùng những động cơ 5V có công suất nhỏ như 28BYJ48
