Động cơ bước 28BYJ-48 5V + Mạch driver ULN2003 (Stepper Motor kit cho Arduino)

Mô tả sản phẩm

Bộ động cơ bước 28BYJ-48 5V kèm mạch điều khiển ULN2003 là combo phổ biến cho Arduino, ESP32, Raspberry Pi trong các dự án DIY – STEM. Motor 28BYJ-48 dạng stepper 4 pha (5 dây, có hộp số giảm tốc) giúp quay chậm nhưng lực kéo tốt, phù hợp làm cơ cấu đóng mở, xoay góc, quay bàn xoay, robot mini, rèm cửa, van gió… Mạch ULN2003 có sẵn LED báo trạng thái, đầu cắm motor tiện lợi, dễ đấu dây và lập trình.

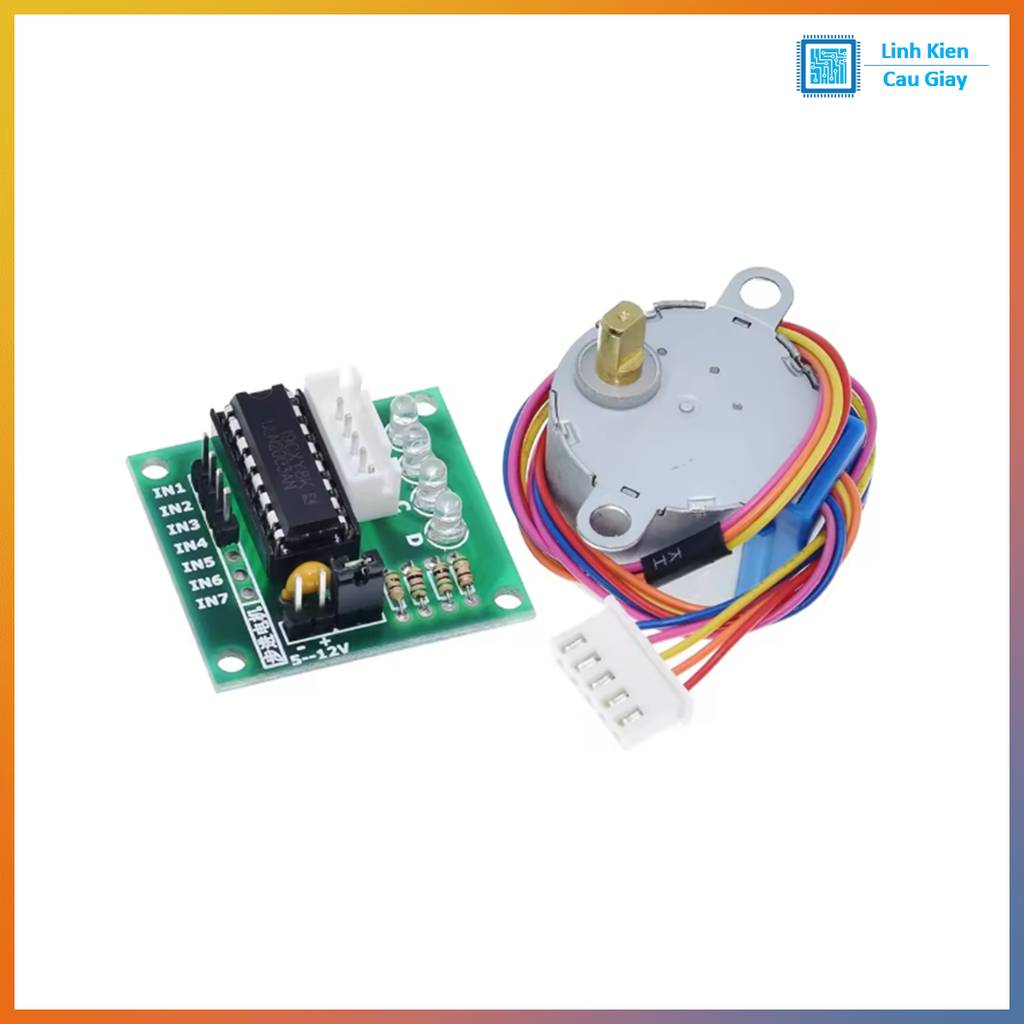

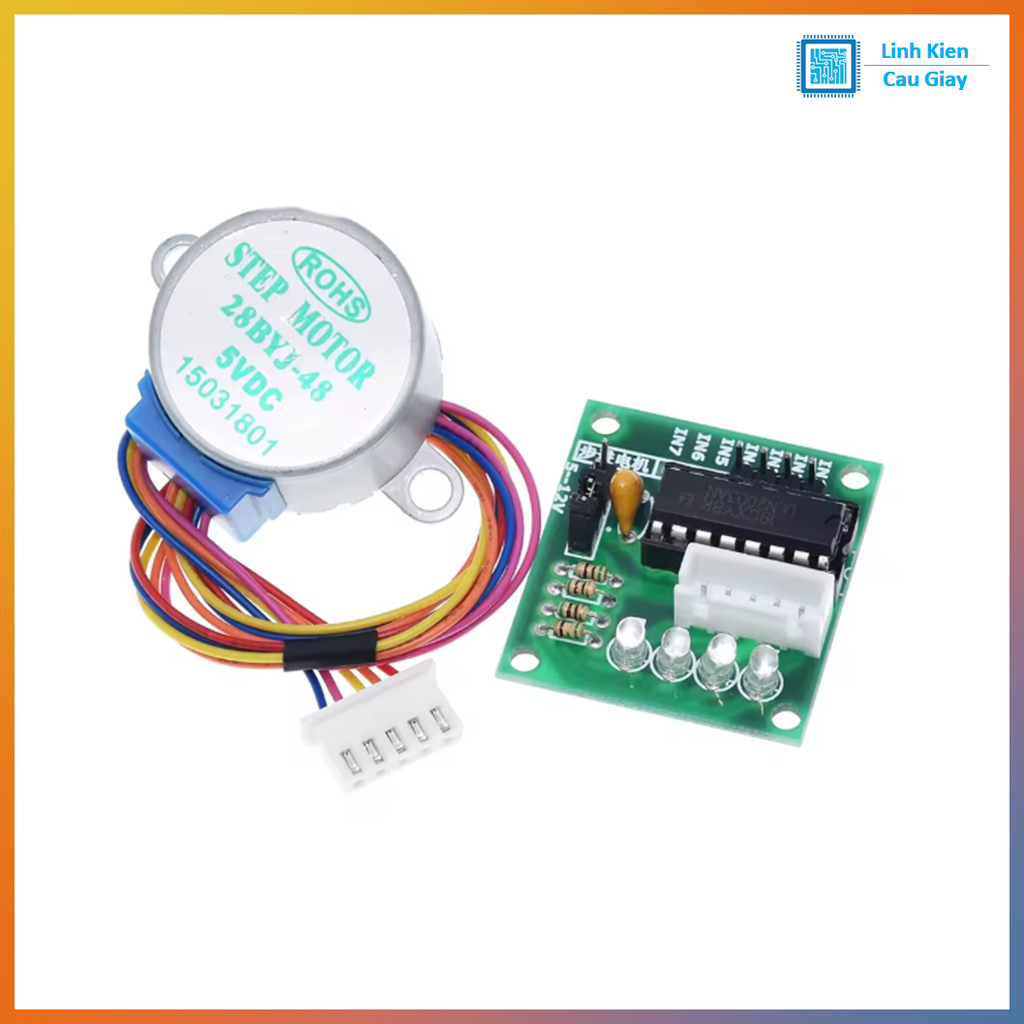

Combo gồm: 1 động cơ bước 28BYJ-48 5V + 1 mạch ULN2003 driver
Motor stepper 4 pha (thực tế dạng 5 dây – common) có hộp số giảm tốc, quay mượt, dễ điều khiển vị trí
Driver ULN2003 dùng IC Darlington ULN2003A khuếch dòng điều khiển coil stepper, tương thích mức logic 3.3V/5V (tuỳ board)
Mạch ULN2003 có LED báo IN1–IN4, cọc/đầu cắm sẵn cho motor, cấp nguồn riêng cho motor thuận tiện
Phù hợp học tập, làm mô hình, dự án tự động hoá mini

Ứng dụng

Robot mini, xe tự hành, cơ cấu quay cảm biến
Bàn xoay chụp sản phẩm, mô hình trưng bày
Cơ cấu đóng/mở cửa nhỏ, chốt khoá mini, rèm mini
Điều khiển van gió, cửa gió, cơ cấu phân loại
Dự án STEM: mô phỏng dây chuyền, đồng hồ, cơ cấu quay theo bước

Sơ đồ chân

Motor 28BYJ-48 cắm trực tiếp vào header trắng trên mạch ULN2003 (đúng khớp)
Chân điều khiển trên ULN2003: IN1, IN2, IN3, IN4 → nối vào chân digital của Arduino/ESP
Nguồn:
VCC (+) và GND (-) trên mạch ULN2003 cấp cho motor (5V đúng chuẩn motor)
Lưu ý: nếu dùng nguồn rời cho motor, nhớ nối chung GND với Arduino

Thông số kĩ thuật

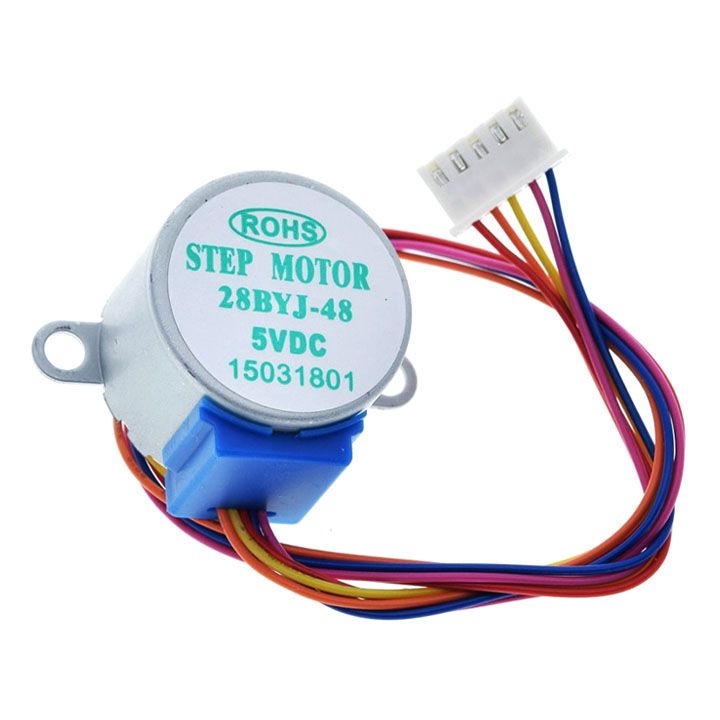

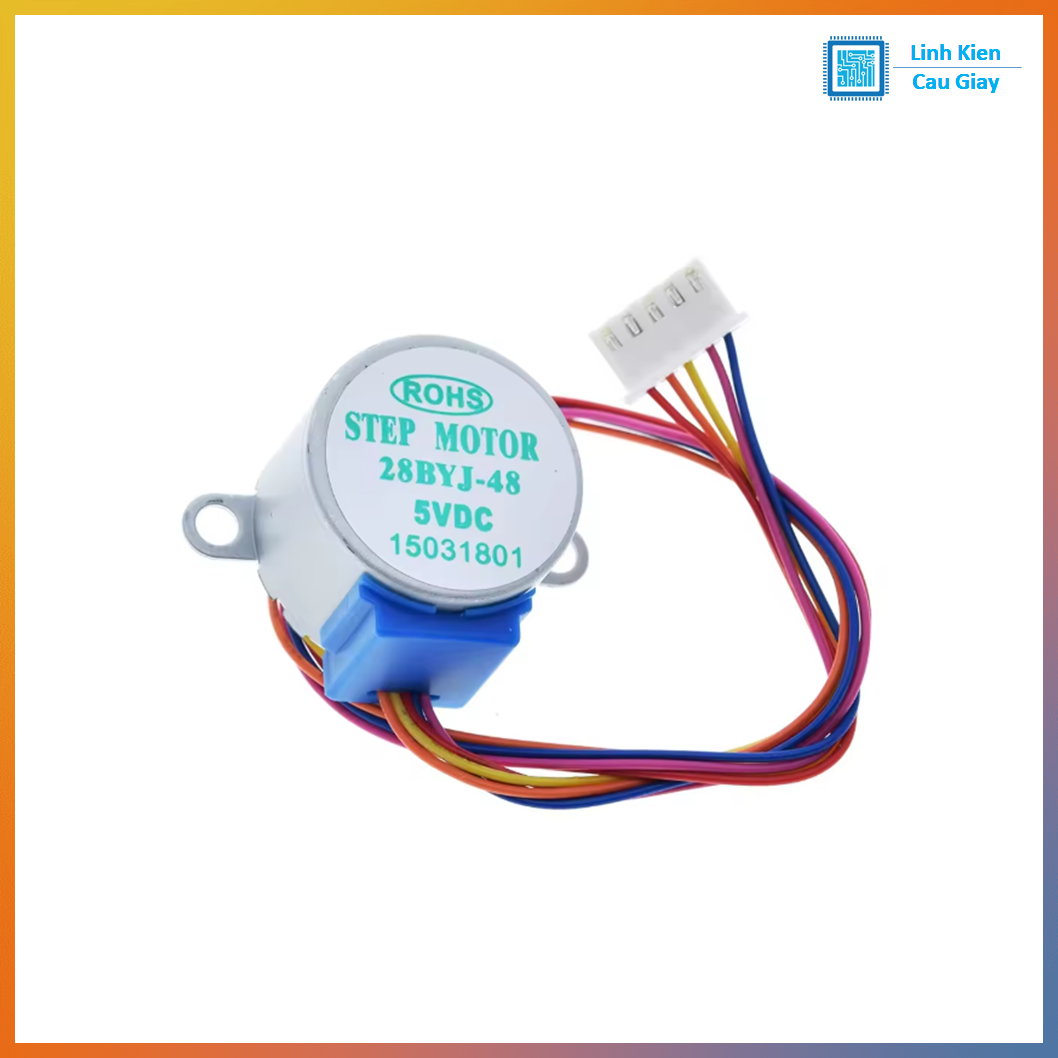

Motor: 28BYJ-48
Điện áp motor: 5VDC
Kiểu: Stepper 4 pha, 5 dây (unipolar)

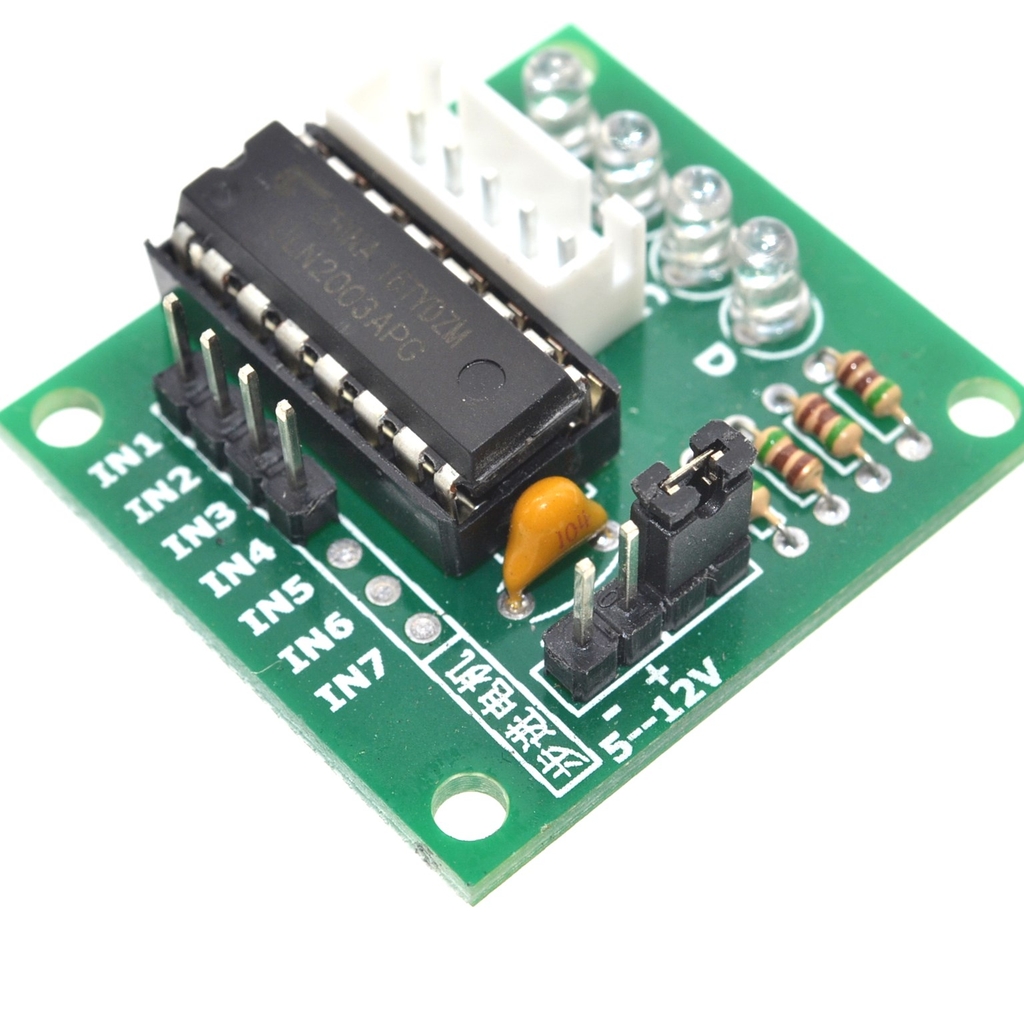

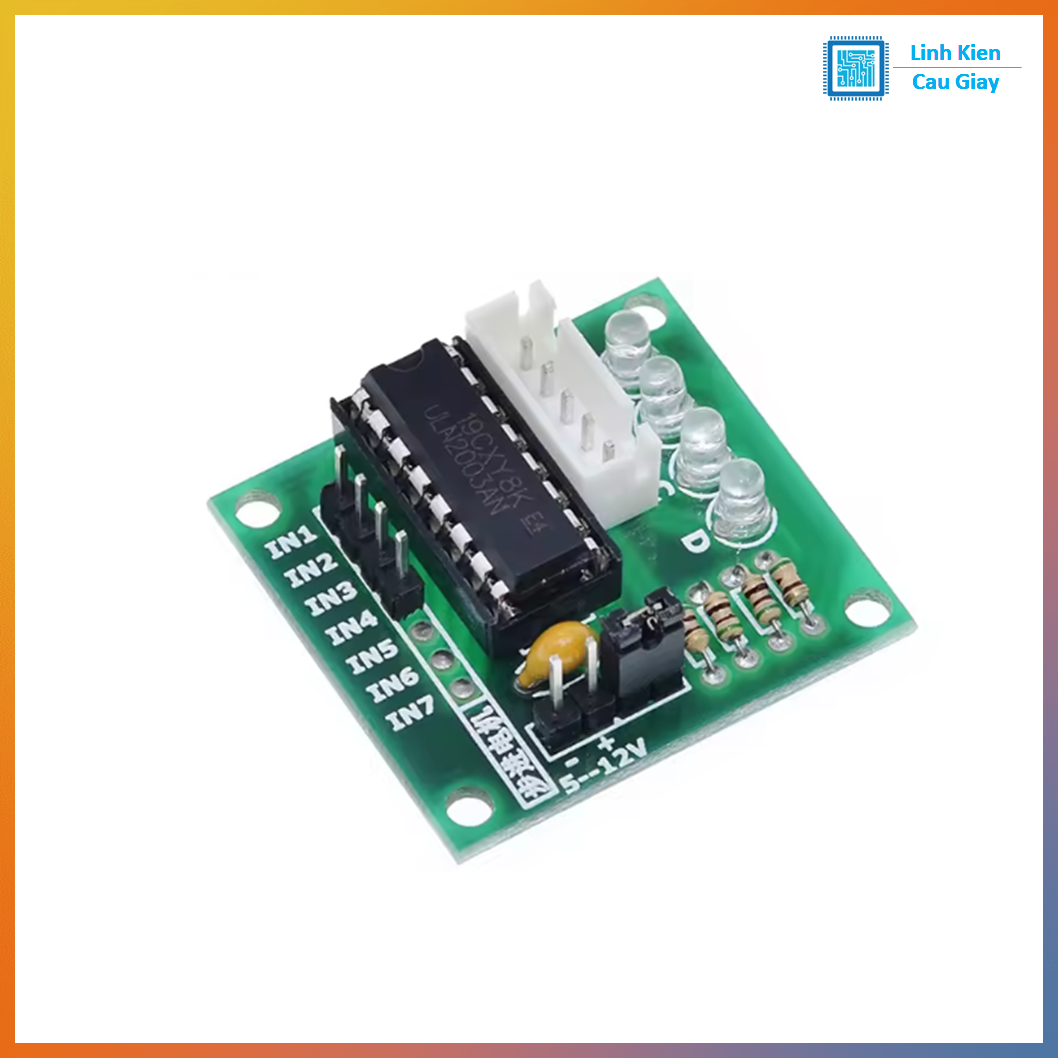

Driver: ULN2003 board (ULN2003A)
Tín hiệu điều khiển: IN1–IN4
Tương thích: Arduino UNO/Nano, ESP8266/ESP32, Raspberry Pi (qua GPIO)

Hướng dẫn sử dụng

Bước 1: Cắm motor vào mạch ULN2003, cấp 5V cho ULN2003
Bước 2: Nối IN1–IN4 vào 4 chân digital (ví dụ D8–D11)
Bước 3: Dùng thư viện Stepper hoặc AccelStepper để chạy mượt và dễ chỉnh tốc độ
Bước 4: Nếu motor rung/không quay: kiểm tra nguồn 5V đủ dòng, nối chung mass, giảm tốc độ bước

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
