Driver động cơ bước TMC2208 V2.0 cho máy in 3D/CNC

(Mã SP:PVN2281)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

73.500₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

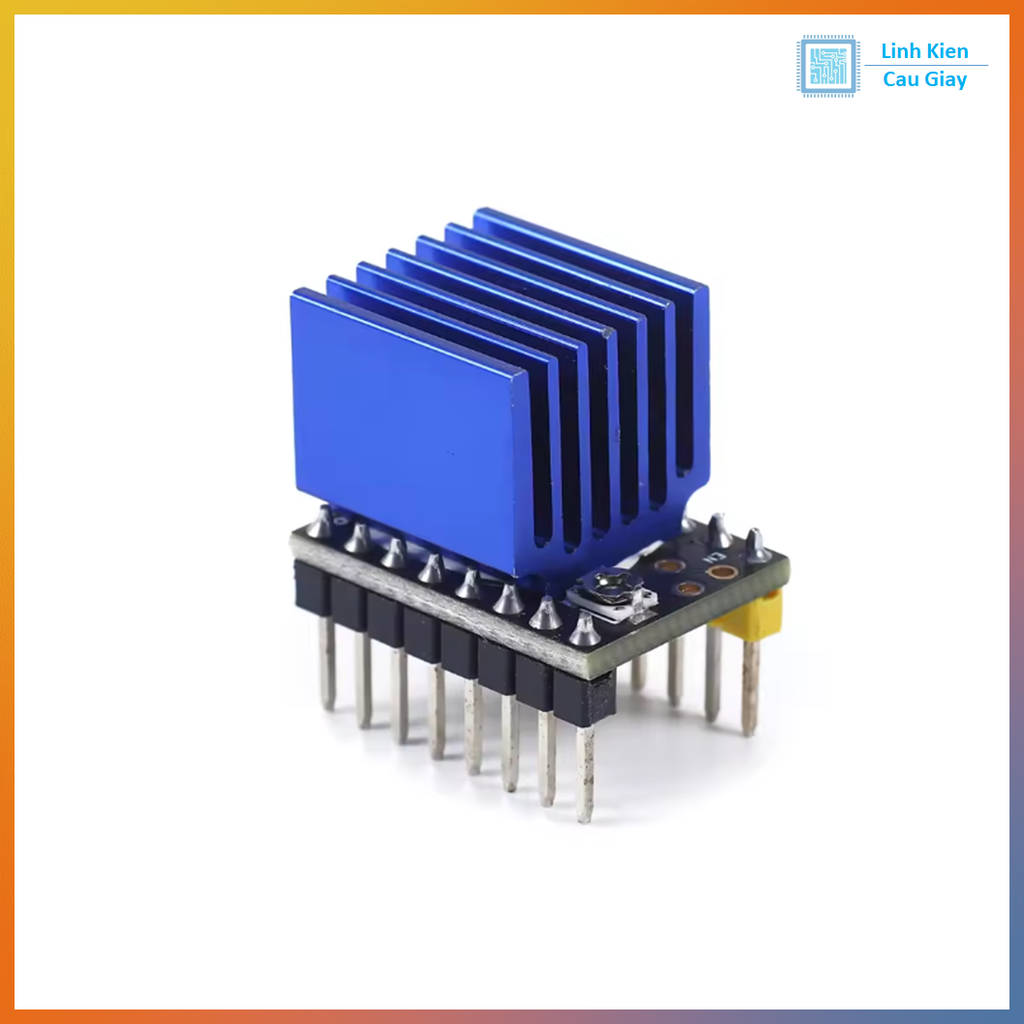

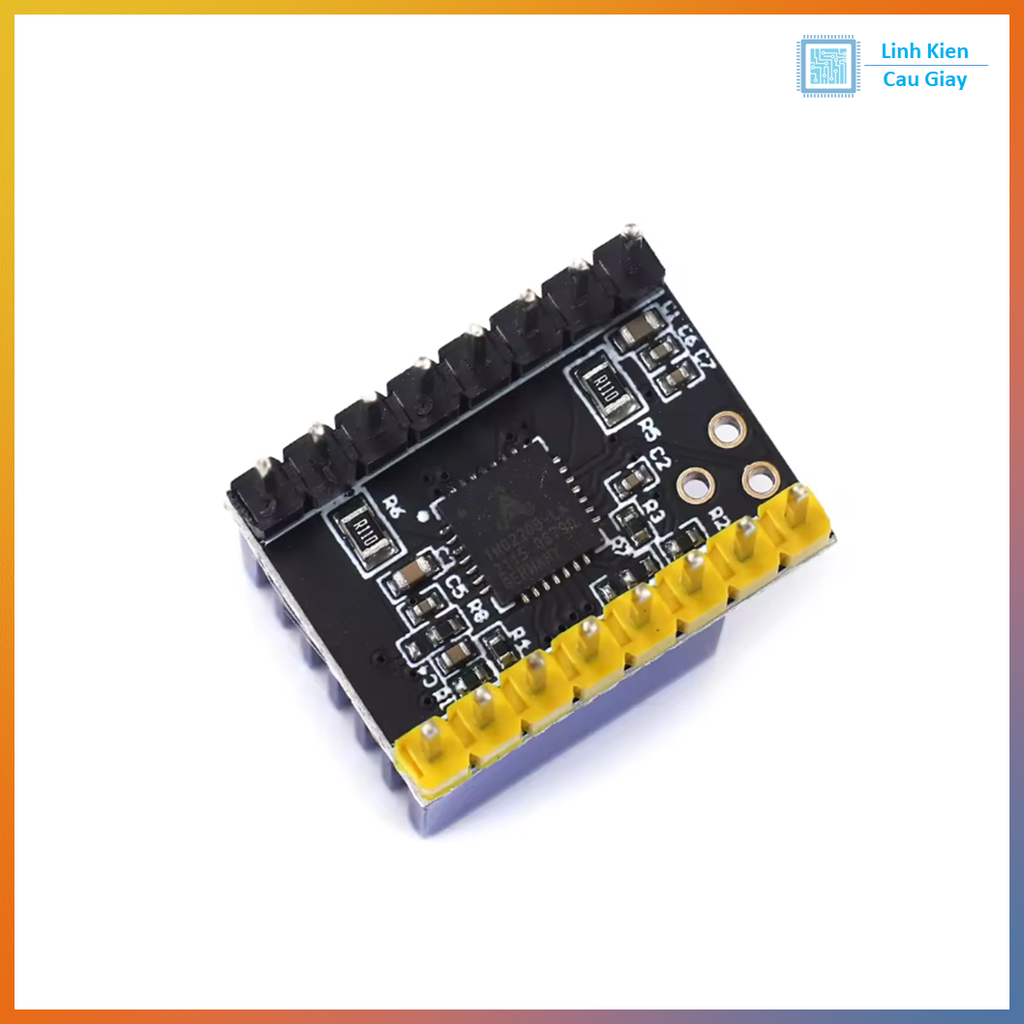

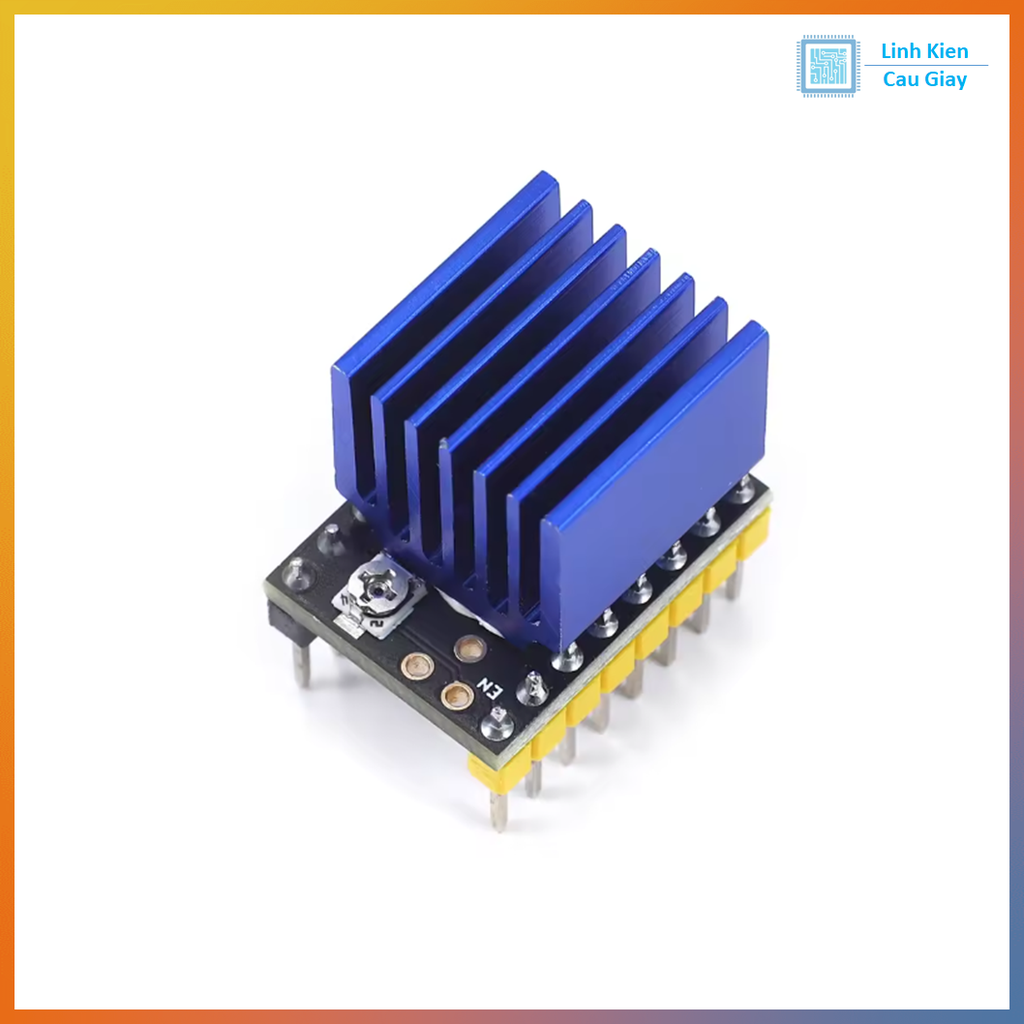

Module Driver TMC2208 V2.0 – Điều khiển động cơ bước 2 pha siêu êm, tiết kiệm điện

Mô tả sản phẩm

Module TMC2208 V2.0 là mạch điều khiển động cơ bước 2 pha của Trinamic, hỗ trợ StealthChop cho chuyển động siêu êm và mượt, giảm tiếng ồn tối đa. Driver hỗ trợ dòng làm việc 1.4A RMS (2A peak), vi bước lên đến 1/256 microstep, dễ dàng thay thế A4988, DRV8825, TMC2100. Tương thích với Arduino, ESP32, RAMPS, SKR, CNC, máy in 3D, robot.

TMC2208 V2.0 là phiên bản nâng cấp tối ưu về hiệu suất và độ êm so với TMC2100 và A4988.
Ưu điểm: chạy siêu êm, giảm rung, tiết kiệm điện năng, hỗ trợ vi bước cực nhỏ cho chuyển động chính xác.
Module tương thích cắm thay thế trực tiếp (drop-in replacement) cho các bo mạch RAMPS 1.4, SKR, MKS.

Ứng dụng

  • Máy in 3D (Prusa, Ender, CoreXY, Voron).

  • Máy CNC mini, laser cutter.

  • Robot, cánh tay máy, bàn trượt trục XY/Z.

  • Hệ thống điều khiển cần độ chính xác cao và vận hành êm ái.



Sơ đồ chân

  • EN: bật/tắt driver (LOW = chạy).

  • MS1, MS2: chọn microstep (hoặc cấu hình qua UART tùy phiên bản).

  • DIR: hướng quay động cơ.

  • STEP: xung bước.

  • A1, A2, B1, B2: cuộn dây động cơ bước 2 pha.

  • VCC/GND: nguồn logic 3.3V/5V.

  • VMOT/GND: nguồn động cơ (5V – 36V).

Thông số kĩ thuật

  • hip chính: TMC2208 (Trinamic).

  • Điện áp logic: 3.3V – 5V (Arduino/ESP32 tương thích).

  • Điện áp động cơ: 5V – 36V.

  • Dòng tối đa: 1.4A RMS (2A peak).

  • Microstep: lên tới 1/256.

  • Chế độ điều khiển: StealthChop (êm ái), SpreadCycle (momen khỏe).

  • Giao tiếp: Step/Dir (mặc định), một số module hỗ trợ UART.

  • Bảo vệ: quá nhiệt, ngắn mạch, quá dòng.

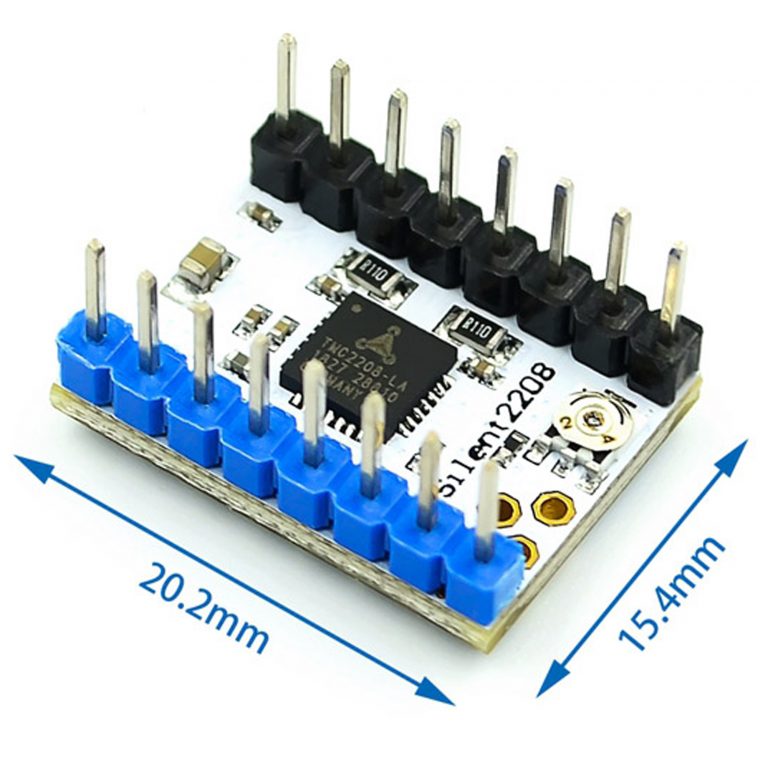

  • Kích thước module: ~20mm x 15mm (tùy loại).



Hướng dẫn sử dụng

  1. Cắm module TMC2208 V2.0 đúng chiều vào socket driver (lưu ý vị trí EN, STEP, DIR).

  2. Cấp nguồn logic (5V) và nguồn động cơ (12V – 24V).

  3. Điều khiển bằng chế độ STEP/DIR qua Arduino hoặc bo CNC/3D printer.

  4. Gắn tản nhiệt để tránh quá nhiệt khi chạy dòng cao.

  5. Nếu hỗ trợ UART → có thể cấu hình dòng điện, microstep và chế độ chạy nâng cao.

Cách cài đặt dòng điện của động cơ trên Mạch điều khiển động cơ bước TMC2208 V2.0

Cài đặt dòng điện của động cơ của Mạch điều khiển động cơ bước TMC2208 V1.2

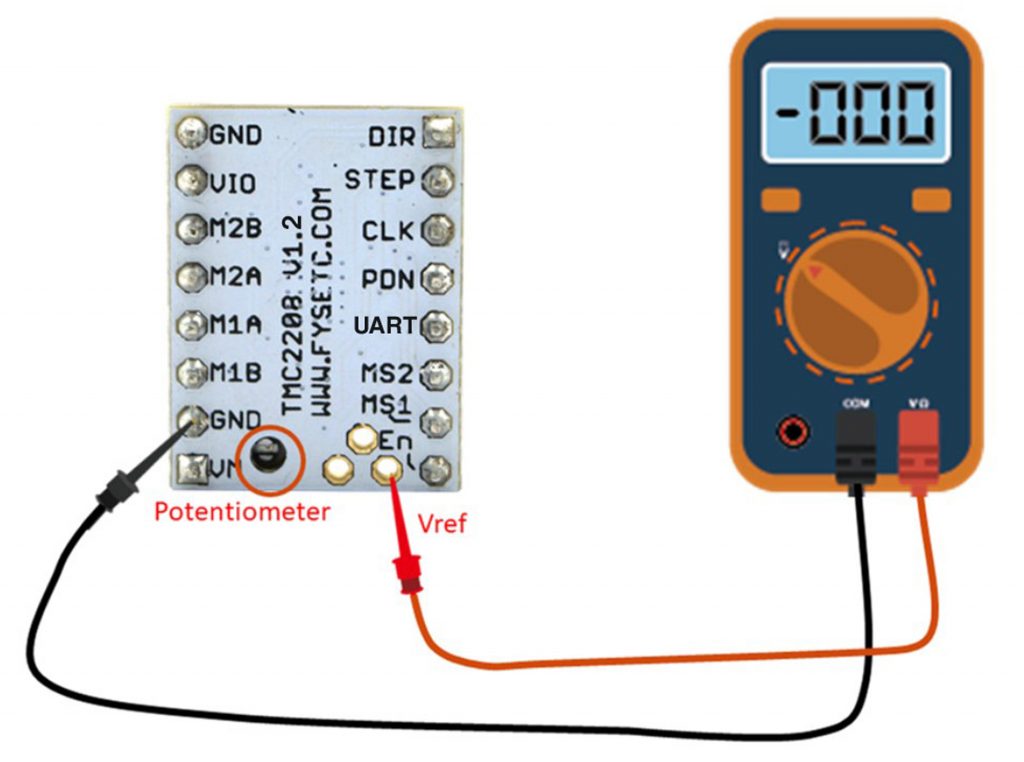

Cách tốt nhất để đặt dòng điện động cơ là bằng cách đo điện áp trên chân Vref (0V ~ 2.5V) và điều chỉnh điện áp bằng chiết áp.

  • Irms = (Vref * 1.77A) / 2.5V = Vref * 0.71
  • Vref = (Irms * 2.5V) / 1.77A = Irms * 1.41 = Imax
  • Vref -> Điện áp trên pin Vref
  • Irms -> RMS (Root mean Square) hiện tại pha (Irms = Imax / 1.41)
  • Imax -> Dòng tối đa trên mỗi pha (Imax = Irms * 1.41)

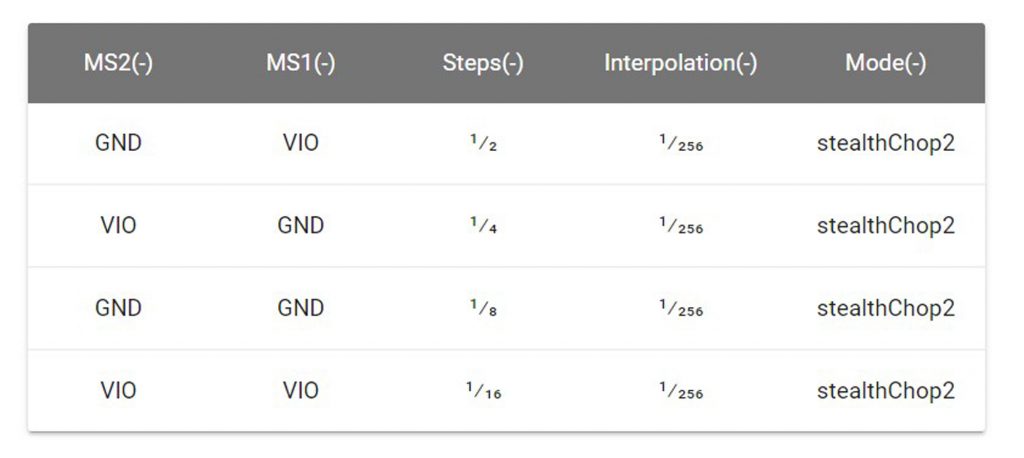

Cách Cài đặt Steps cho Mạch điều khiển động cơ bước TMC2208 V1.2

Cài đặt Steps Mạch điều khiển động cơ bước TMC2208 V1.2



Chế độ Uart, linh tham khảo: https://learn.watterott.com/silentstepstick/configurator/

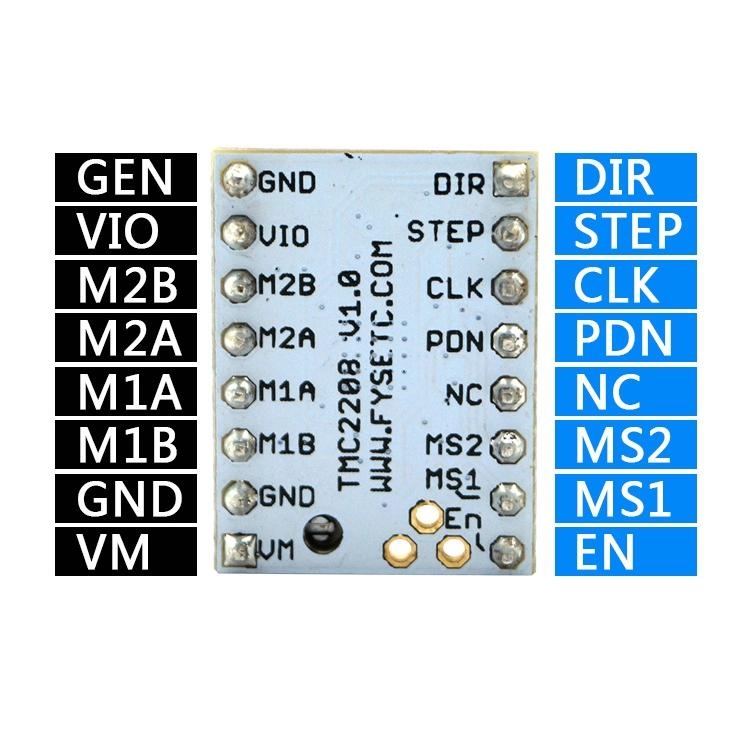

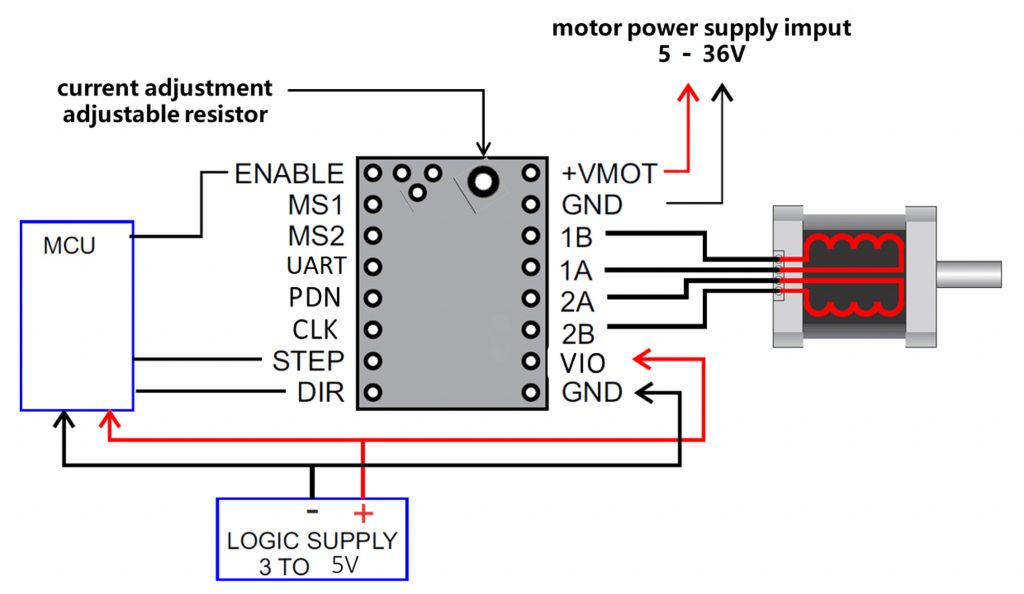

Sơ đồ kết nối của Mạch điều khiển động cơ bước TMC2208 V.2



Sơ đồ mạch của Mạch điều khiển động cơ bước TMC2208 V1.2

Kích thước của Mạch điều khiển động cơ bước TMC2208 V2.0

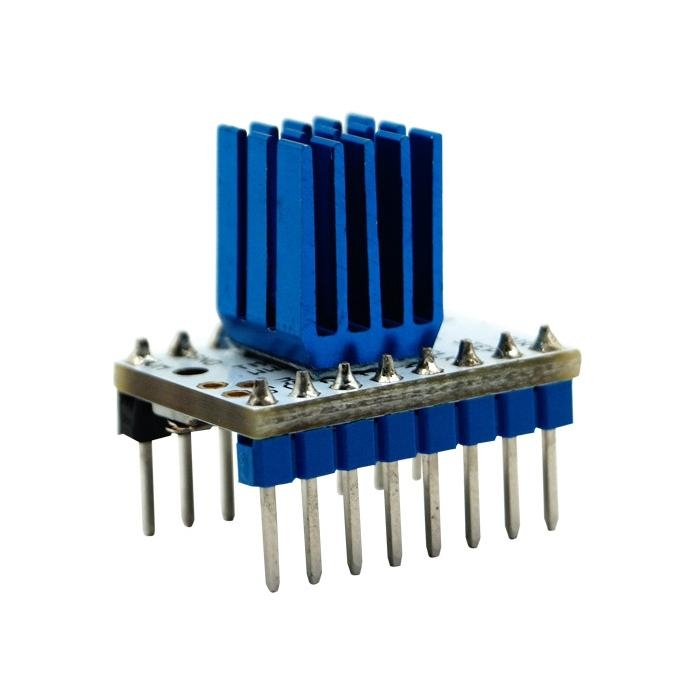

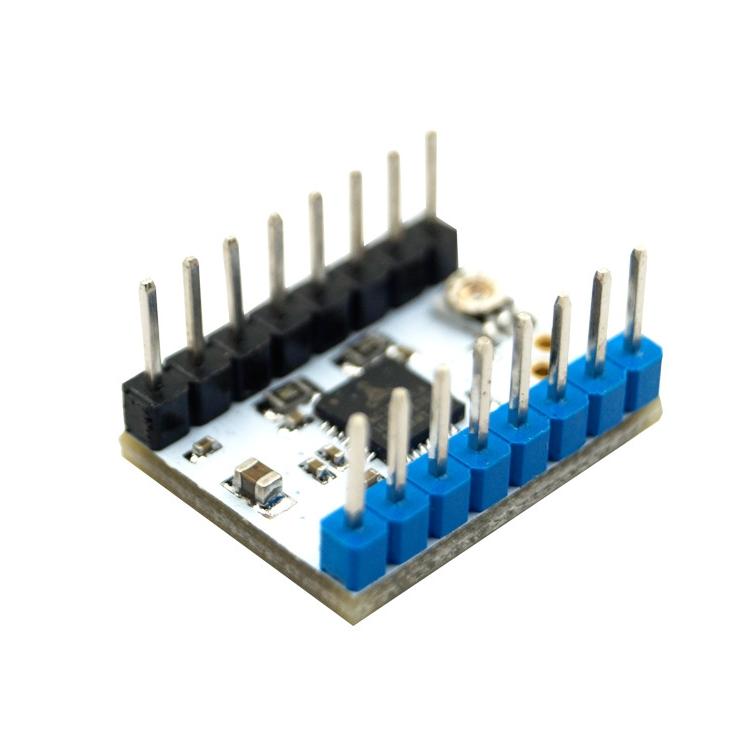

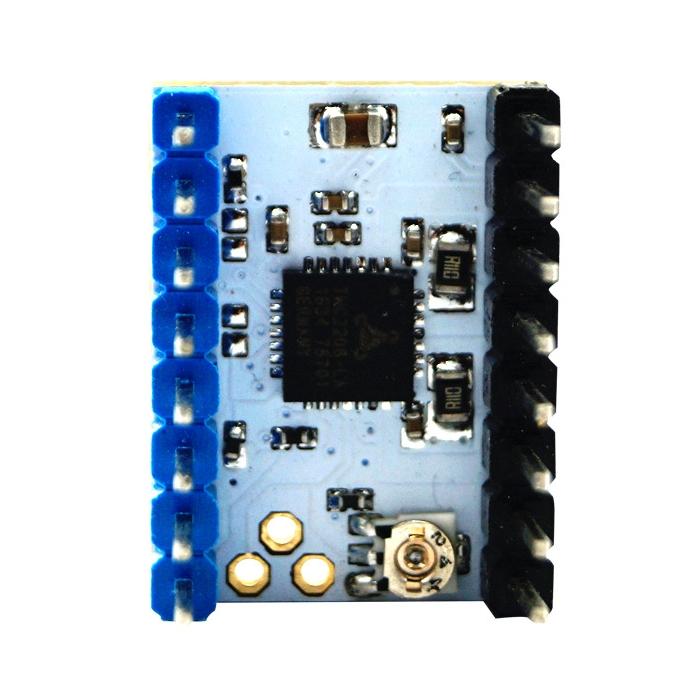

Hình ảnh của Mạch điều khiển động cơ bước TMC2208 V1.2





Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
