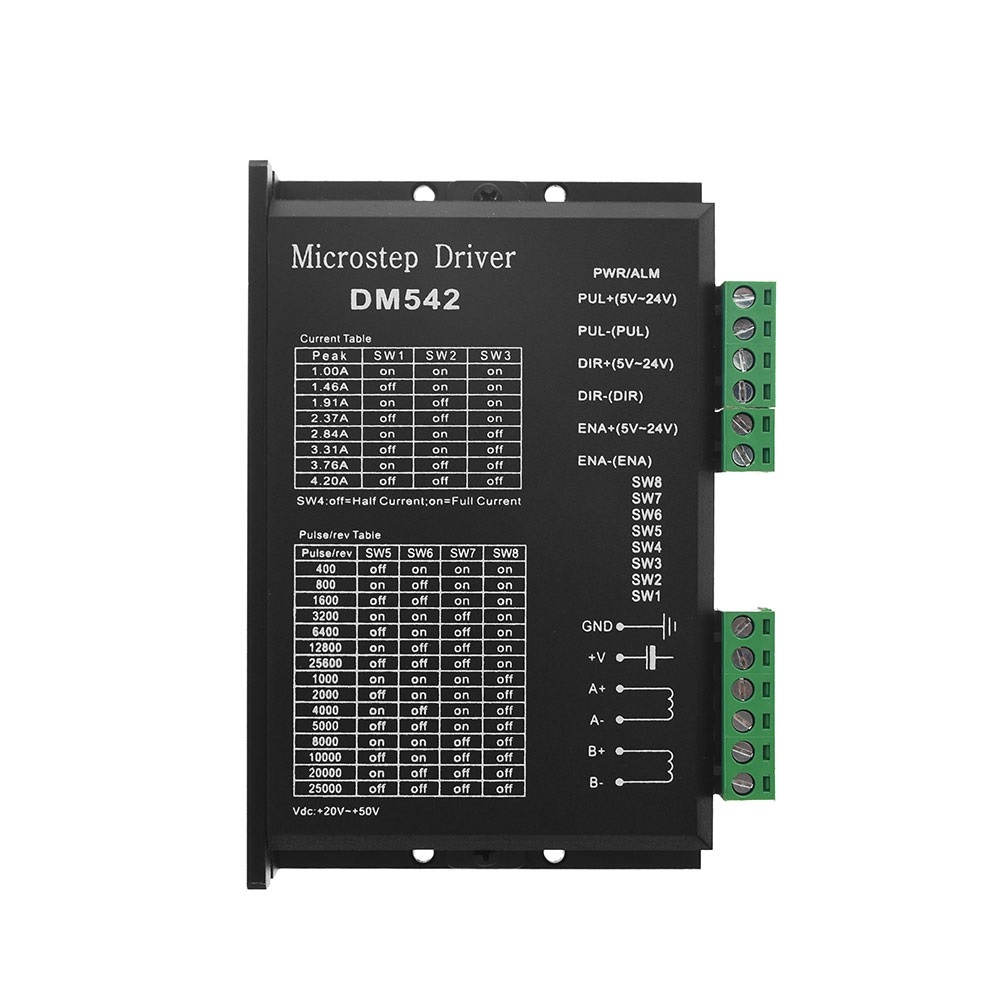

Module Điều Khiển Động Cơ 2M542 (DM542)

Mô tả sản phẩm

Driver 2M542 (DM542) là dòng driver động cơ bước 2 pha chất lượng cao, dùng nhiều trong máy CNC, máy khắc laser, máy in 3D công nghiệp và máy tự động hóa.
Driver hỗ trợ dòng ra đến 4.2A, điều khiển động cơ size NEMA17 / NEMA23 / NEMA24, chạy mượt, ít rung, độ chính xác cao nhờ công nghệ microstep 1/2 – 1/128.

2M542/DM542 nổi tiếng ổn định, bền, chạy êm ở tốc độ thấp và không bị mất bước khi tải lớn, rất phù hợp cho hệ thống CNC cần độ tin cậy cao.

Ứng dụng

• Máy CNC mini và CNC công nghiệp nhỏ

• Máy khắc laser, máy cắt plasma (nhóm tải nhẹ)

• Máy in 3D dạng CoreXY / SCARA công nghiệp

• Máy đóng gói, máy tự động hóa

• Tay gắp, robot, băng tải

• Dự án DIY cần điều khiển step mạnh & mượt

Sơ đồ chân

Ngõ vào tín hiệu (TTL 5V–24V):

• PUL+ / PUL-: xung điều khiển bước

• DIR+ / DIR-: chiều quay

• ENA+ / ENA-: bật/tắt driver

Ngõ ra động cơ:

• A+, A-

• B+, B-

DIP Switch:

• Chọn dòng định mức (1.0A – 4.2A)

• Chọn bước vi bước (microstep 400 → 25.600 steps/rev)

Nguồn cấp:

• 24V–50VDC (khuyến nghị 36–48V để chạy tối ưu)

Thông số kĩ thuật

• Model: 2M542 / DM542

• Loại: Driver động cơ bước 2 pha

• Dòng ra tối đa: 4.2A

• Điện áp cấp: 24–50VDC

• Số microstep: 1/2 → 1/128

• Tương thích động cơ:

  • NEMA17 dòng cao

  • NEMA23

  • NEMA24

• Tần số xung đầu vào: lên đến 200kHz

• Nhiệt độ làm việc: -10°C → 50°C

• Bảo vệ: quá nhiệt, quá áp, ngắn mạch

Hướng dẫn sử dụng

• Cấp nguồn 36–48VDC vào driver (tối ưu).

• Nối các dây A+/A-/B+/B- đúng màu động cơ.

• Nối PUL/DIR/ENA từ Mach3, Arduino, PLC…

• Gạt DIP switch chọn dòng phù hợp với động cơ.

• Gạt DIP switch chọn mức microstep theo nhu cầu.

• Test chạy nhẹ trước khi lắp tải thật.

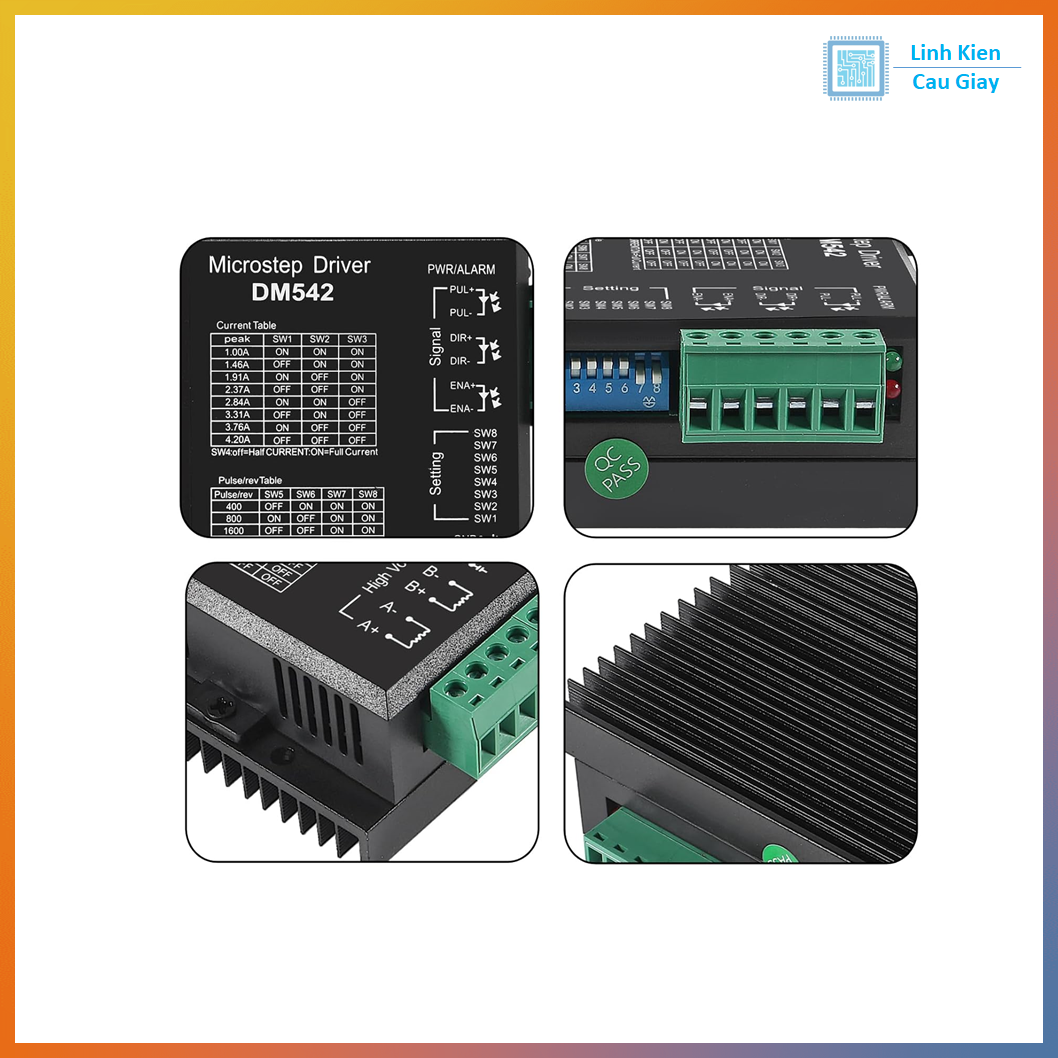

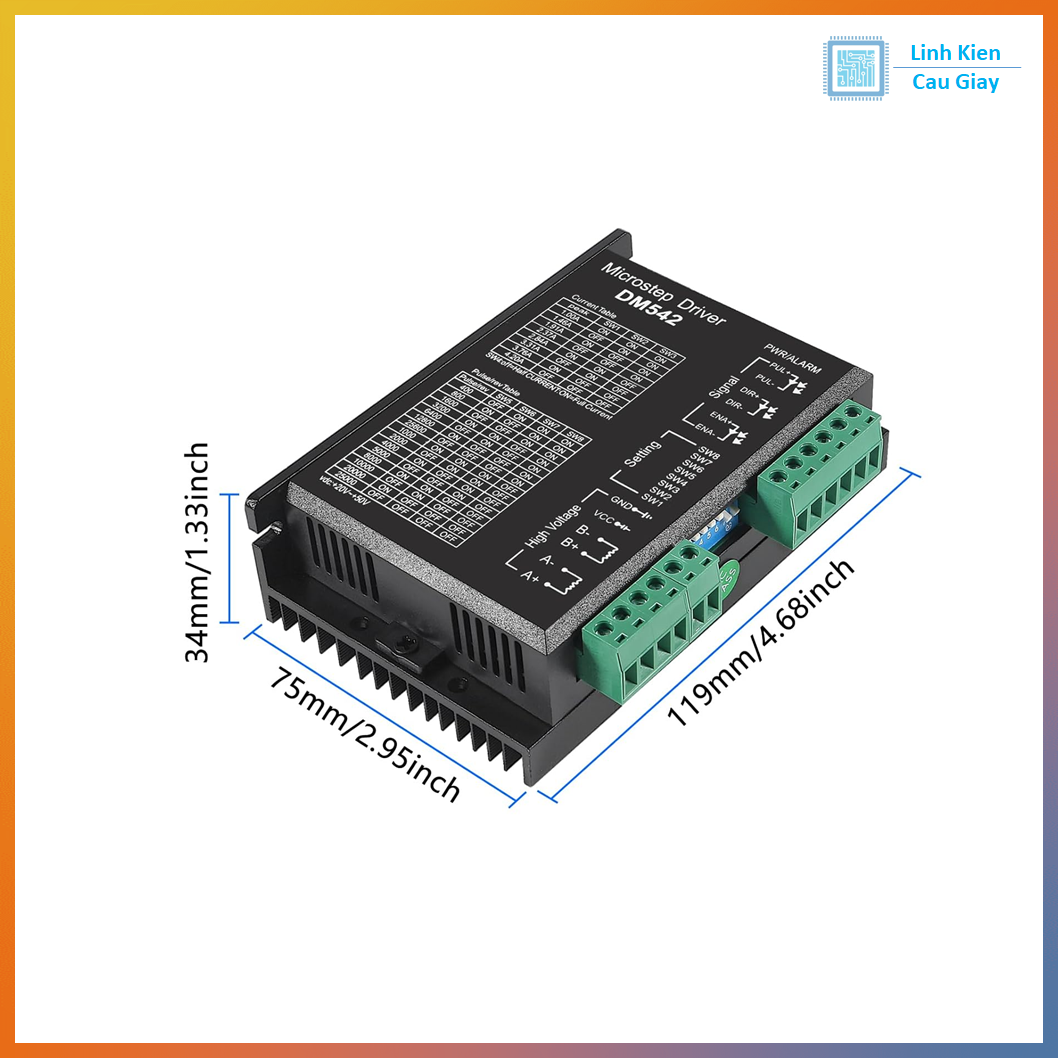

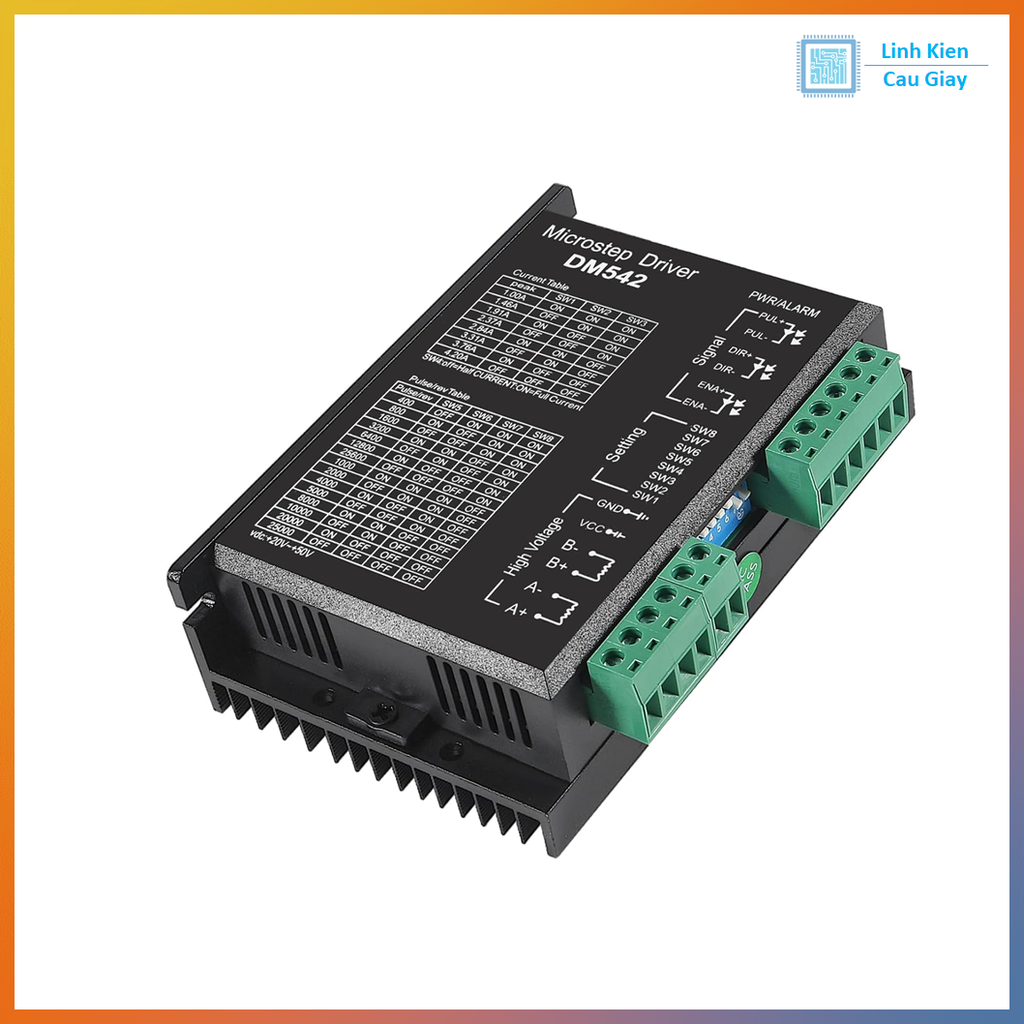

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
