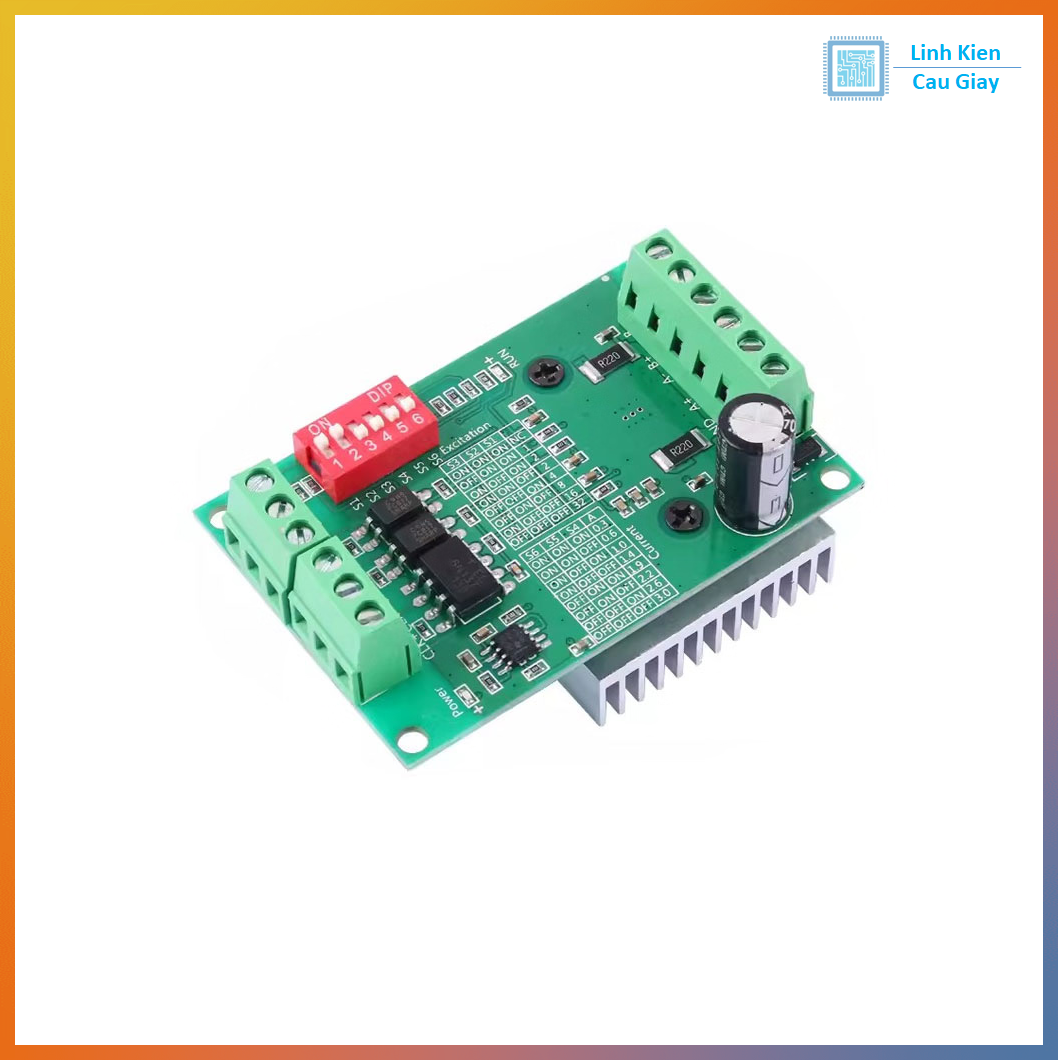

Module TB6560 3A – Driver điều khiển động cơ bước CNC

Mô tả sản phẩm

Mạch điều khiển động cơ bước TB6560 hỗ trợ dòng tải tối đa 3A, điện áp hoạt động 10V – 35V DC, có thể điều khiển động cơ bước 2 pha (bipolar stepper). Hỗ trợ nhiều mức vi bước (microstep), bảo vệ quá áp, quá dòng, quá nhiệt. Phù hợp cho máy CNC mini, máy khắc laser, máy in 3D, robot và các dự án DIY điều khiển động cơ bước công suất vừa.

Module sử dụng IC Toshiba TB6560AHQ, chuyên dụng cho điều khiển động cơ bước 2 pha.
Có DIP switch để chọn mức dòng định mức và vi bước (microstep).
Hỗ trợ bảo vệ mạch khi quá tải, chống ngắn mạch và quá nhiệt.

Ứng dụng

• Điều khiển động cơ bước trong máy CNC mini, máy khắc laser, máy in 3D.

• Robot di chuyển chính xác theo trục X, Y, Z.

• Dự án DIY cần điều khiển động cơ bước công suất trung bình.

• Hệ thống tự động hóa công nghiệp nhỏ.

Sơ đồ chân

• ENA+ / ENA-: ngõ cho phép (Enable).

• DIR+ / DIR-: điều khiển chiều quay.

• PUL+ / PUL-: tín hiệu xung bước (Step).

• VCC / GND: nguồn cấp (10V – 35V DC).

• A+ / A- / B+ / B-: cuộn dây động cơ bước 2 pha.

Thông số kĩ thuật

• IC chính: Toshiba TB6560AHQ.

• Điện áp hoạt động: 10V – 35V DC.

• Dòng tải tối đa: 3A (có DIP switch chọn mức 0.5A – 3A).

• Hỗ trợ động cơ: Stepper 2 pha, 4 dây.

• Vi bước: Full, 1/2, 1/4, 1/8, 1/16 (tùy chỉnh).

• Tần số xung: tối đa 15kHz.

• Tích hợp bảo vệ quá dòng, quá áp, quá nhiệt.

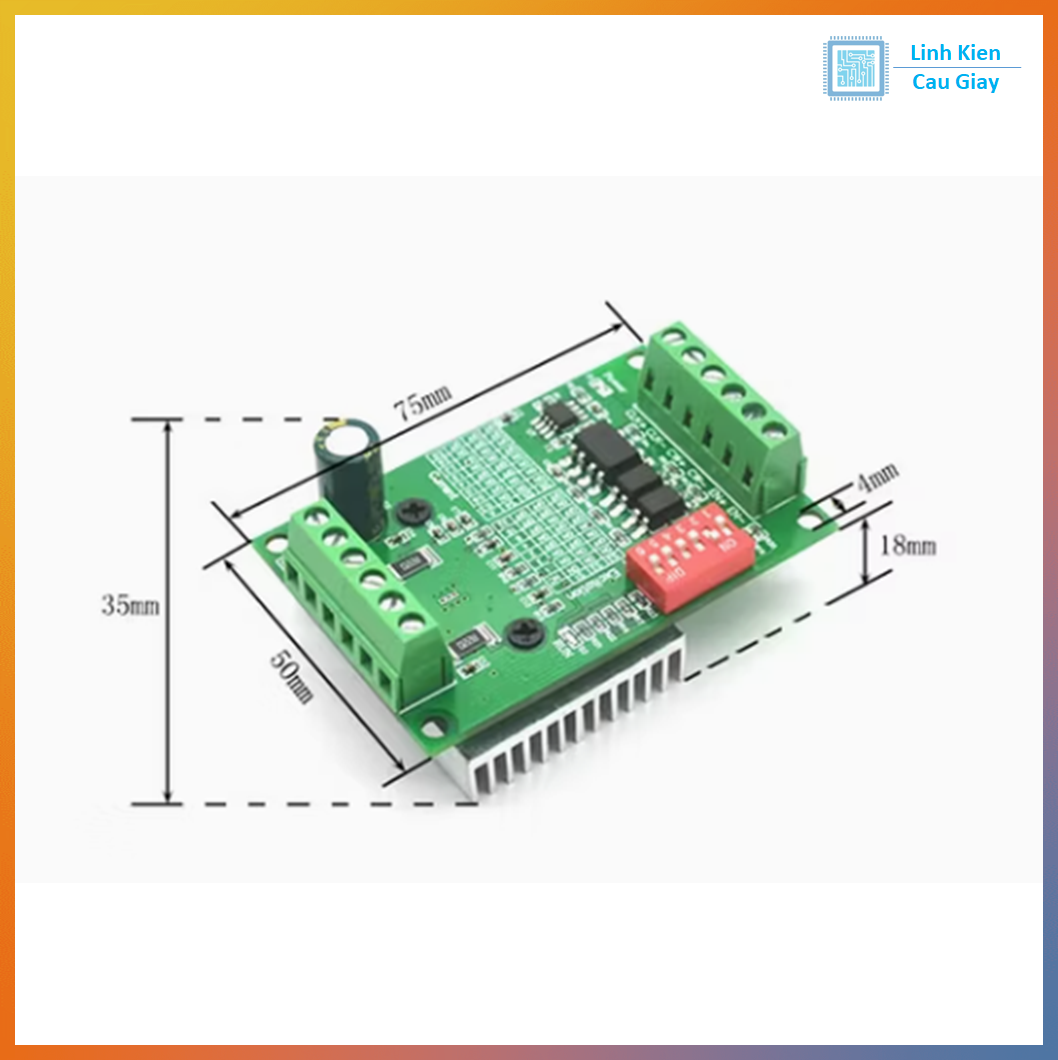

• Kích thước module: ~ 75mm x 50mm x 30mm.

Hướng dẫn sử dụng

• Cấp nguồn 12V – 35V DC vào VCC, GND.

• Kết nối cuộn dây động cơ vào A+, A-, B+, B-.

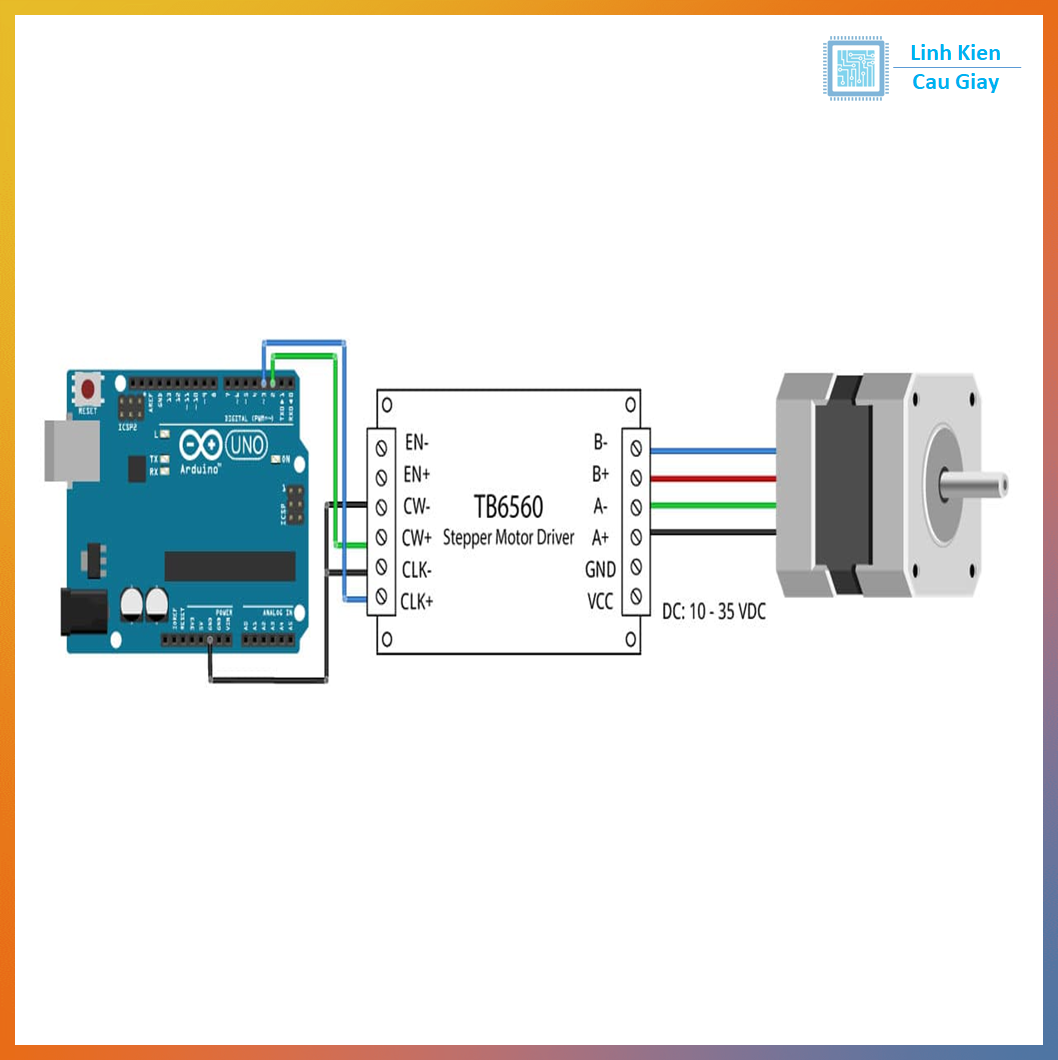

• Nối tín hiệu điều khiển (ENA, DIR, PUL) từ Arduino/Bo mạch CNC.

• Cài đặt DIP switch để chọn dòng giới hạn và vi bước.

• Lập trình vi điều khiển phát xung PUL để quay motor.
