Mạch Điều Khiển Động Cơ Bước A3967

(Mã SP:CG000286)

Thương hiệu: Chưa cập nhật |

Đánh giá

Giá

30.000₫

Mô tả :

Mạch Điều Khiển Động Cơ Bước A3967 dùng để điều khiển motor bước một cách đơn giản và dễ dàng, tương thích với bất cứ tín hiệu nào có thể xuất ra xung số từ 0 đến 5V.

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

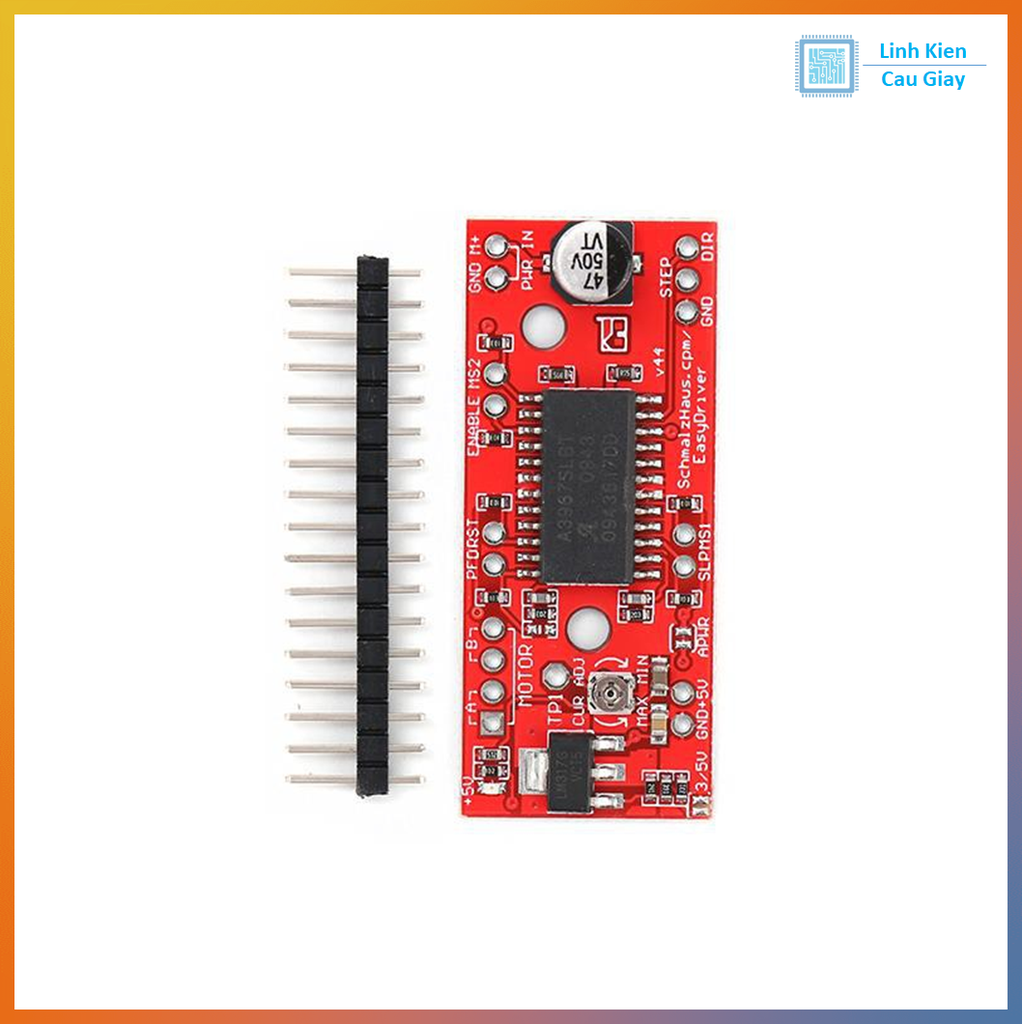

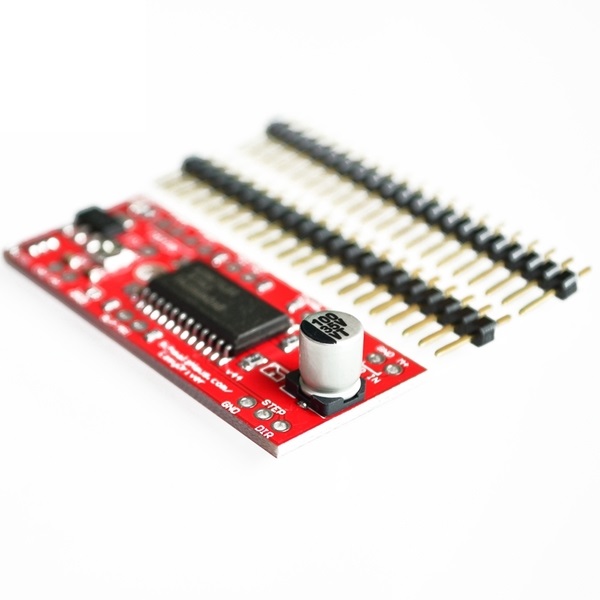

Mạch Điều Khiển Động Cơ Bước A3967 – EasyDriver Stepper Motor Driver

Mô tả sản phẩm

Mạch điều khiển động cơ bước A3967, còn được gọi là EasyDriver, là một driver stepper nhỏ gọn dùng để điều khiển động cơ bước 2 pha (bipolar) thông qua tín hiệu xung STEP và DIR từ vi điều khiển như Arduino, STM32, ESP32...

EasyDriver hỗ trợ chế độ vi bước (microstepping) giúp động cơ chạy mượt và chính xác hơn. Mạch tích hợp sẵn ổn áp 3.3V, bảo vệ nhiệt, và hỗ trợ điều chỉnh dòng điện đầu ra qua chiết áp.

Ứng dụng

Điều khiển động cơ bước trong máy CNC mini, máy vẽ, máy khắc laser
Dự án máy in 3D, robot tự hành
Bộ trượt camera, hệ thống định vị tuyến tính
Dự án học tập, nghiên cứu cơ cấu truyền động chính xác
Kết hợp Arduino/ESP32 điều khiển motor bước dạng 2 pha

Sơ đồ chân

Chân	Mô tả
GND	Mass chung
STEP	Nhận xung để quay 1 bước
DIR	Chọn chiều quay (HIGH/LOW)
MS1 / MS2	Chọn chế độ vi bước
ENABLE	Kích hoạt / tắt driver
M+ / M-	Cấp nguồn cho động cơ (7V – 30V)
A / A’	Kết nối cuộn A của động cơ bước
B / B’	Kết nối cuộn B của động cơ bước
+5V / 3.3V	Nguồn ra cấp cho vi điều khiển (không khuyến khích dùng để cấp tải lớn)

STEP & DIR là 2 chân quan trọng nhất để điều khiển bằng vi điều khiển (PWM + logic).

Thông số kĩ thuật

Thông số	Giá trị
IC điều khiển chính	A3967
Điện áp motor đầu vào	7V – 30V DC
Dòng điều khiển	Lên tới 750mA/pha (có thể chỉnh dòng)
Hỗ trợ motor	Động cơ bước 2 pha (bipolar stepper)
Chế độ vi bước	Full step, Half step, 1/4, 1/8 step (qua MS1 & MS2)
Tín hiệu điều khiển	STEP (xung), DIR (chiều), ENABLE (bật/tắt)
Tốc độ xung	Tối đa khoảng 20kHz (tùy tải)
Kích thước mạch	~46mm x 20mm x 10mm

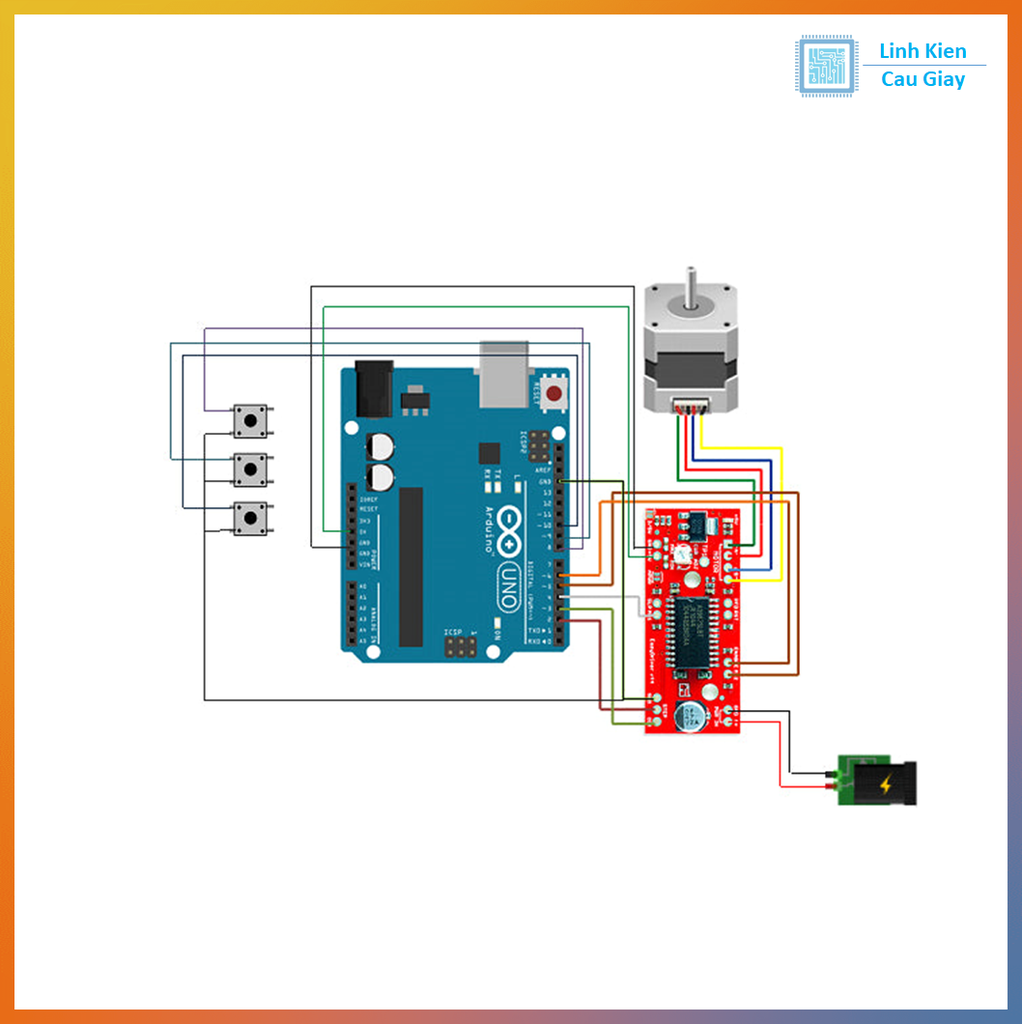

Hướng dẫn sử dụng

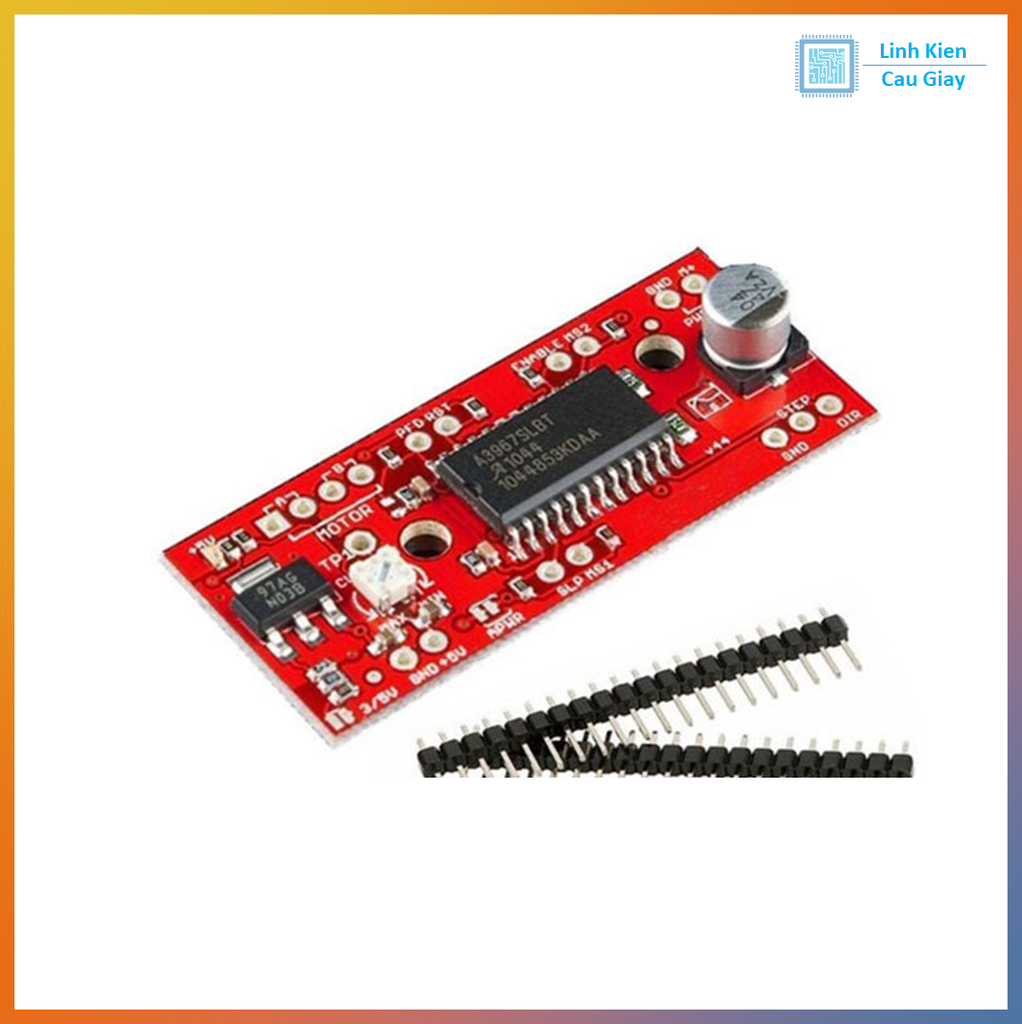

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
