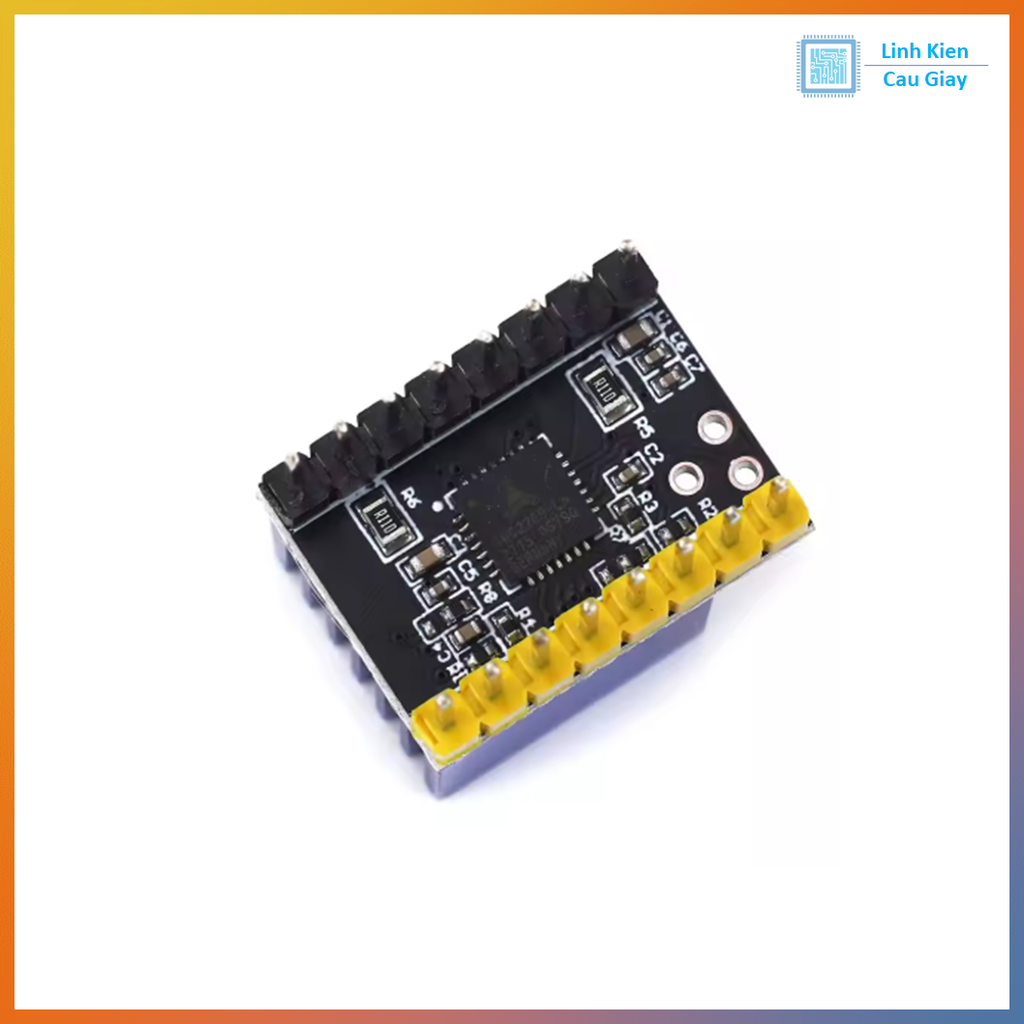

Driver động cơ bước TMC2209 2A

(Mã SP:PVN2282)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

94.500₫

Mô tả :

Module TMC2209 là mạch điều khiển động cơ bước 2 pha hiện đại, hỗ trợ StealthChop2 cho chuyển động siêu êm, SpreadCycle cho momen mạnh, và giao tiếp UART để cấu hình nâng cao. Dòng làm việc tối đa 2A (peak 2.8A), tương thích với Arduino, ESP32, RAMPS, SKR, CNC, máy in 3D, robot.


Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Module Driver TMC2209 – Điều khiển động cơ bước 2 pha siêu êm, dòng cao

Mô tả sản phẩm

TMC2209 là driver động cơ bước thế hệ mới của Trinamic, thay thế nâng cấp cho A4988, DRV8825, TMC2100.
Ưu điểm: chạy siêu êm, giảm rung, tiết kiệm điện, hỗ trợ điều khiển vi bước lên tới 1/256 microstep.
Ngoài chế độ step/dir truyền thống, TMC2209 còn hỗ trợ UART mode để điều chỉnh dòng điện, microstep, và theo dõi trạng thái động cơ.

Ứng dụng

  • Máy in 3D (Prusa, Ender, Anycubic, Voron, CoreXY).

  • Máy CNC mini, laser cutter.

  • Robot, cánh tay máy, trượt trục XY/Z.

  • Hệ thống điều khiển cần độ chính xác cao.

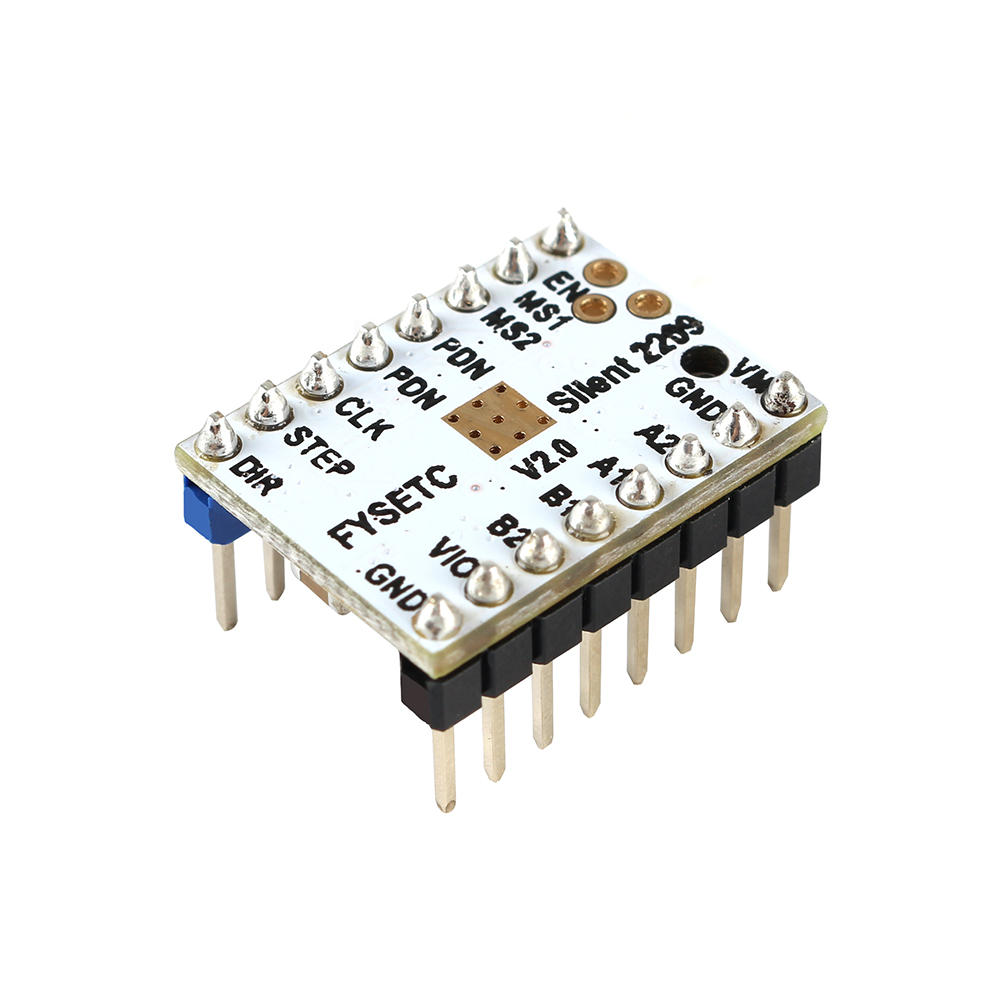

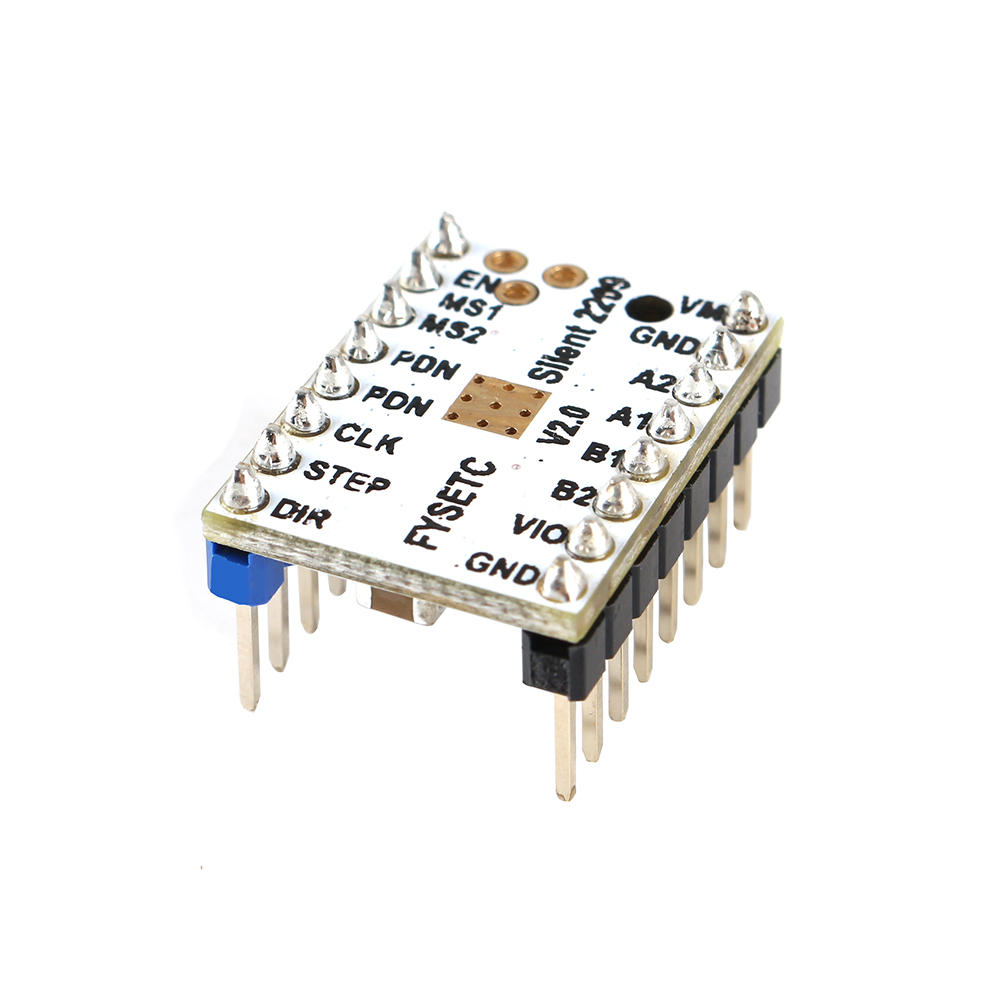

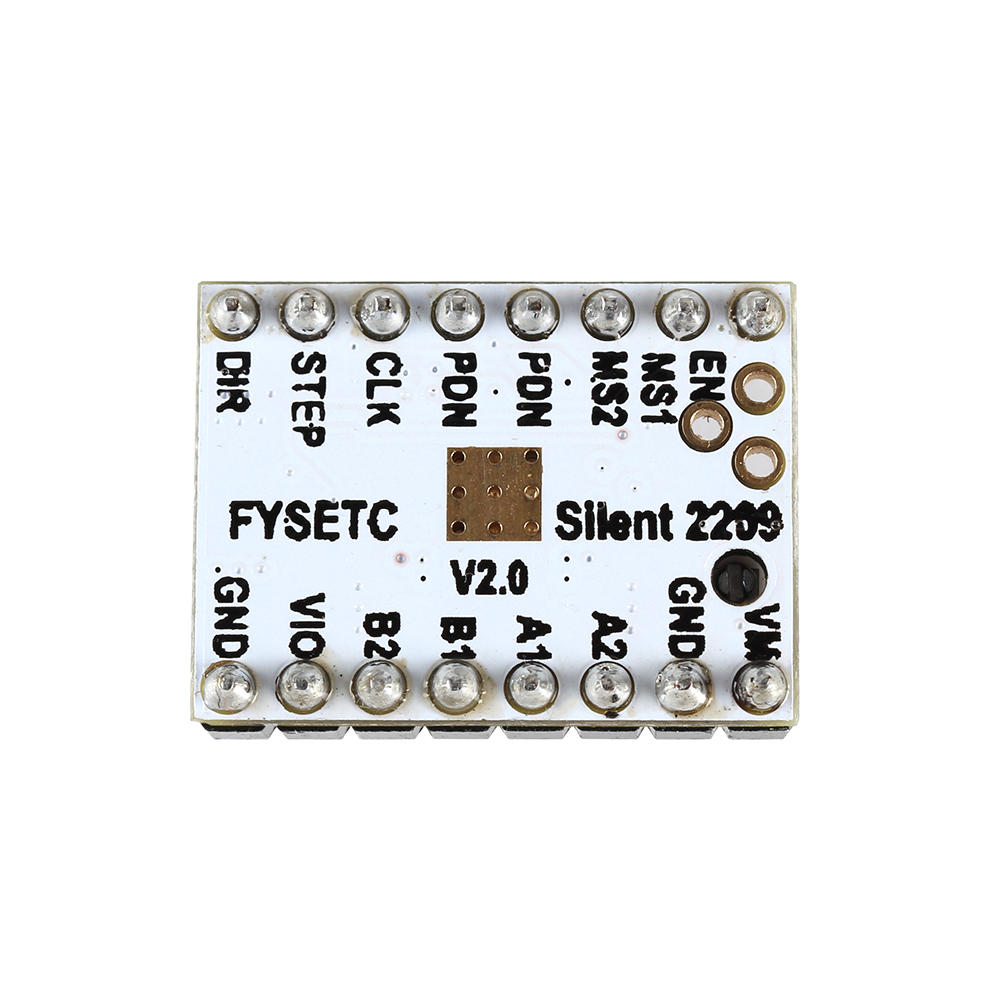

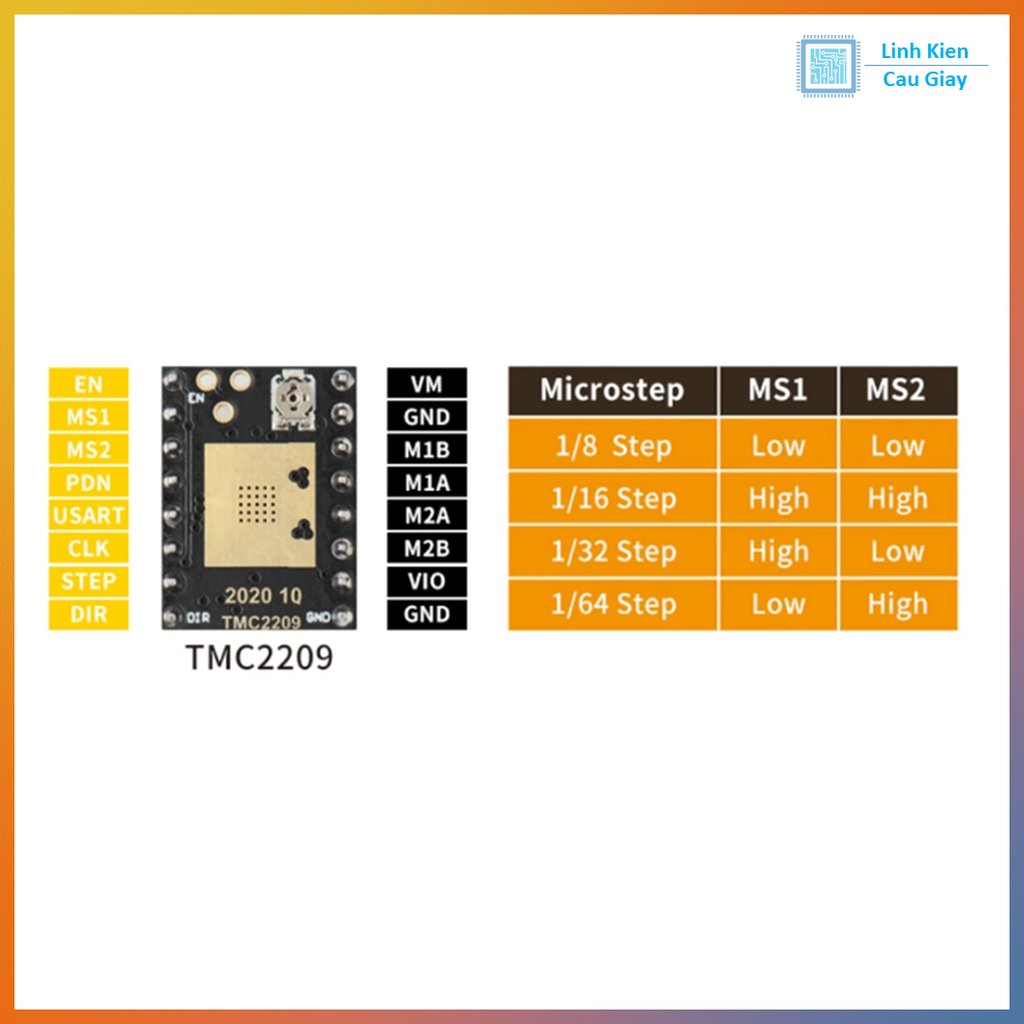

Sơ đồ chân

  • EN: bật/tắt driver (LOW = bật).

  • MS1, MS2: chọn chế độ microstep (hoặc để UART cấu hình).

  • DIR: hướng quay.

  • STEP: xung bước.

  • A1, A2, B1, B2: cuộn dây động cơ bước 2 pha.

  • VCC/GND: nguồn logic 3.3V/5V.

  • VMOT/GND: nguồn động cơ 5V – 36V.

Thông số kĩ thuật

  • Chip chính: TMC2209 (Trinamic).

  • Điện áp logic: 3.3V – 5V (tương thích Arduino/ESP32).

  • Điện áp động cơ: 5V – 36V.

  • Dòng tối đa: 2A RMS (2.8A peak, cần tản nhiệt).

  • Microstep: lên tới 1/256.

  • Chế độ điều khiển: StealthChop2, SpreadCycle.

  • Giao tiếp: Step/Dir hoặc UART.

  • Bảo vệ: quá nhiệt, ngắn mạch, quá dòng.

  • Kích thước: ~20mm x 15mm (tùy module).

Hướng dẫn sử dụng

  • Cắm module TMC2209 đúng chiều vào socket (chú ý vị trí EN, STEP, DIR).

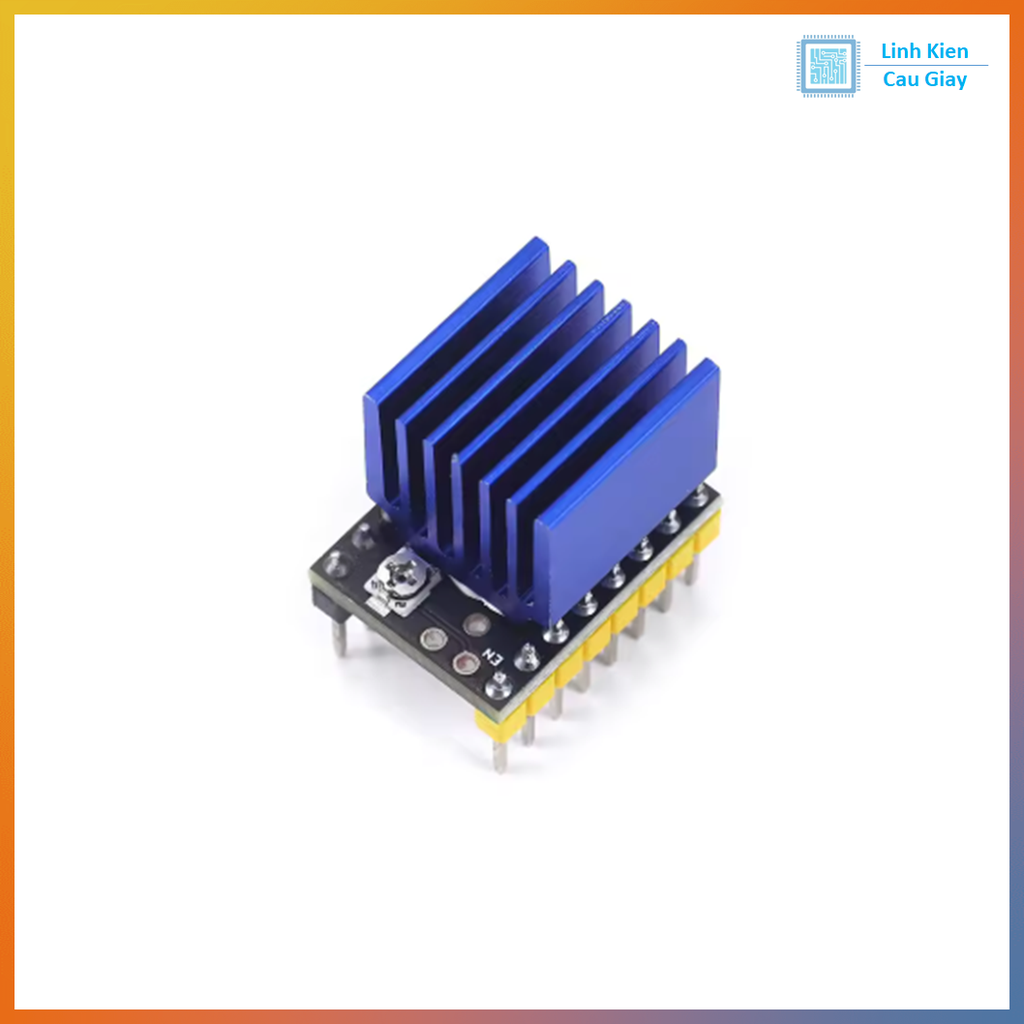

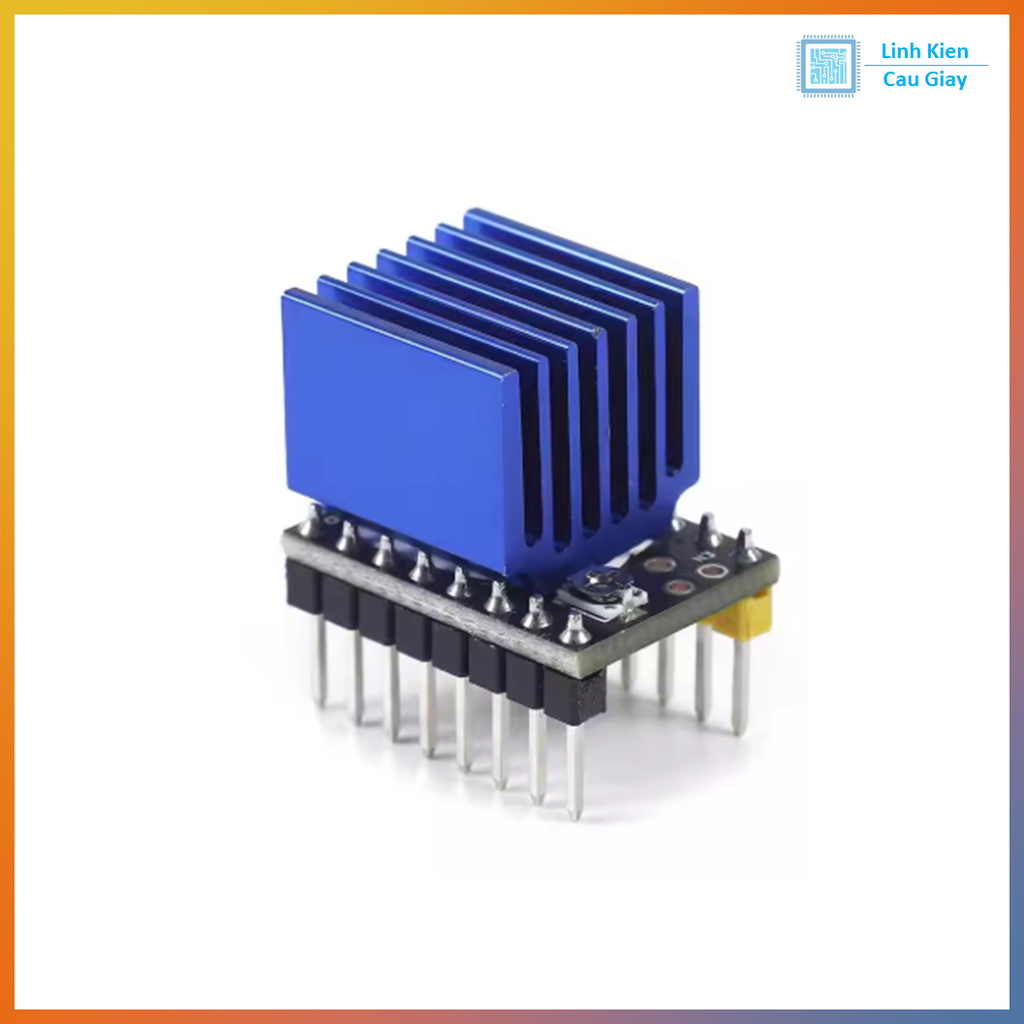

  • Gắn tản nhiệt để tránh quá nhiệt khi dòng cao.

  • Cấp nguồn logic 3.3V/5V và nguồn động cơ (12V – 24V).

  • Điều khiển ở chế độ STEP/DIR với Arduino hoặc CNC Controller.

  • Nếu dùng UART: kết nối TX/RX với vi điều khiển → cài đặt dòng, vi bước, chế độ chạy.

  • Điều chỉnh dòng bằng biến trở (nếu không dùng UART).

Hình ảnh



Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
