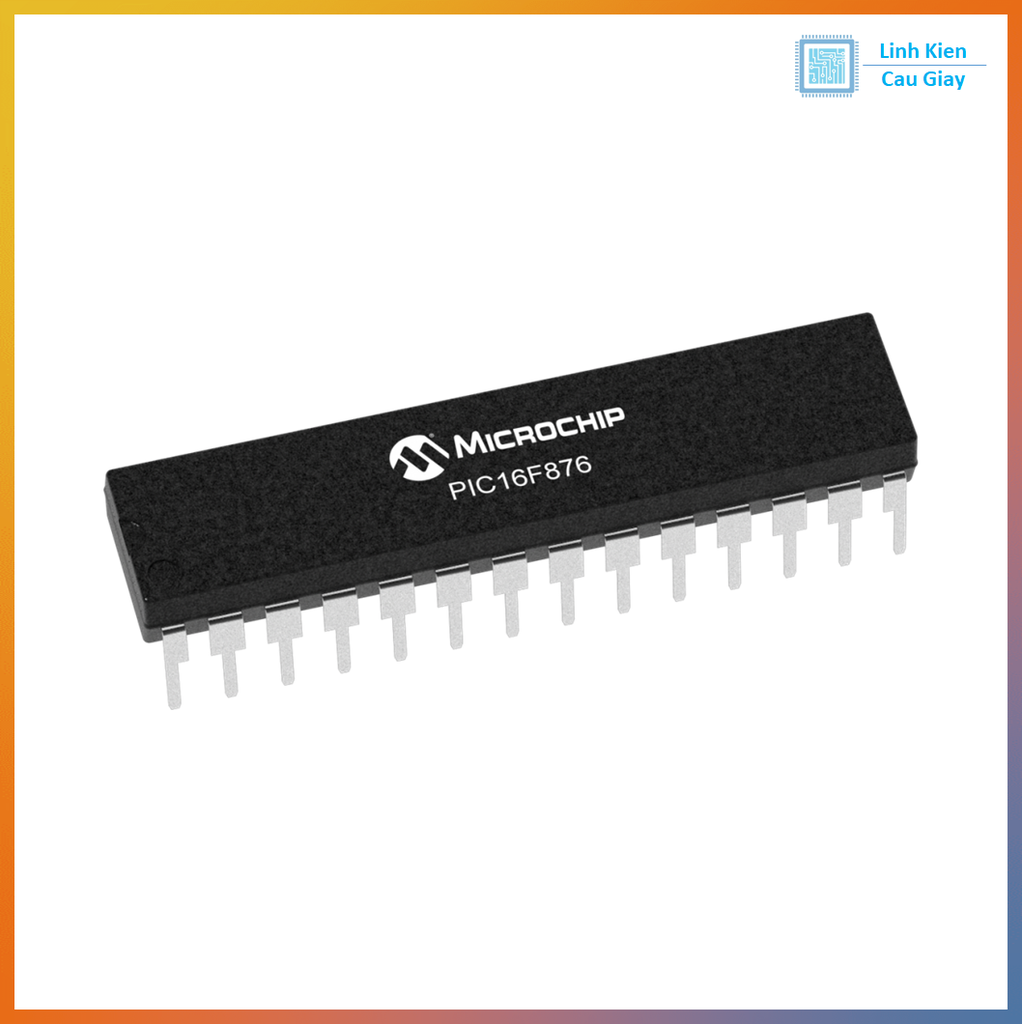

PIC16F876-20I/SP DIP28

(Mã SP:CG001043)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

84.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Mô tả sản phẩm

PIC16F876-20I/SP là vi điều khiển 8-bit thuộc dòng PIC16 của Microchip, đóng gói DIP-28, rất thuận tiện cho học tập, nghiên cứu và DIY. Chip có bộ nhớ 8KB Flash, 368B RAM, 256B EEPROM, tốc độ hoạt động tối đa 20MHz, tích hợp nhiều ngoại vi mạnh mẽ: USART, SPI, I²C, 22 chân I/O, 5 kênh PWM, 10 kênh ADC 10-bit, Timer 8/16-bit.

PIC16F876 là dòng PIC kinh điển, cùng họ với PIC16F877, nhưng nhỏ gọn hơn (28 chân), phù hợp cho các dự án cần tiết kiệm diện tích và chi phí.

Ứng dụng

  • Đào tạo – giáo dục: chip phổ biến trong các KIT PIC cơ bản.

  • Điện tử công nghiệp: điều khiển thiết bị, đo lường tín hiệu.

  • IoT & Smart Home: thu thập cảm biến, truyền thông nối tiếp.

  • Robot & DIY: điều khiển động cơ, servo, stepper.

  • Thiết bị dân dụng: bộ hẹn giờ, điều khiển chiếu sáng.

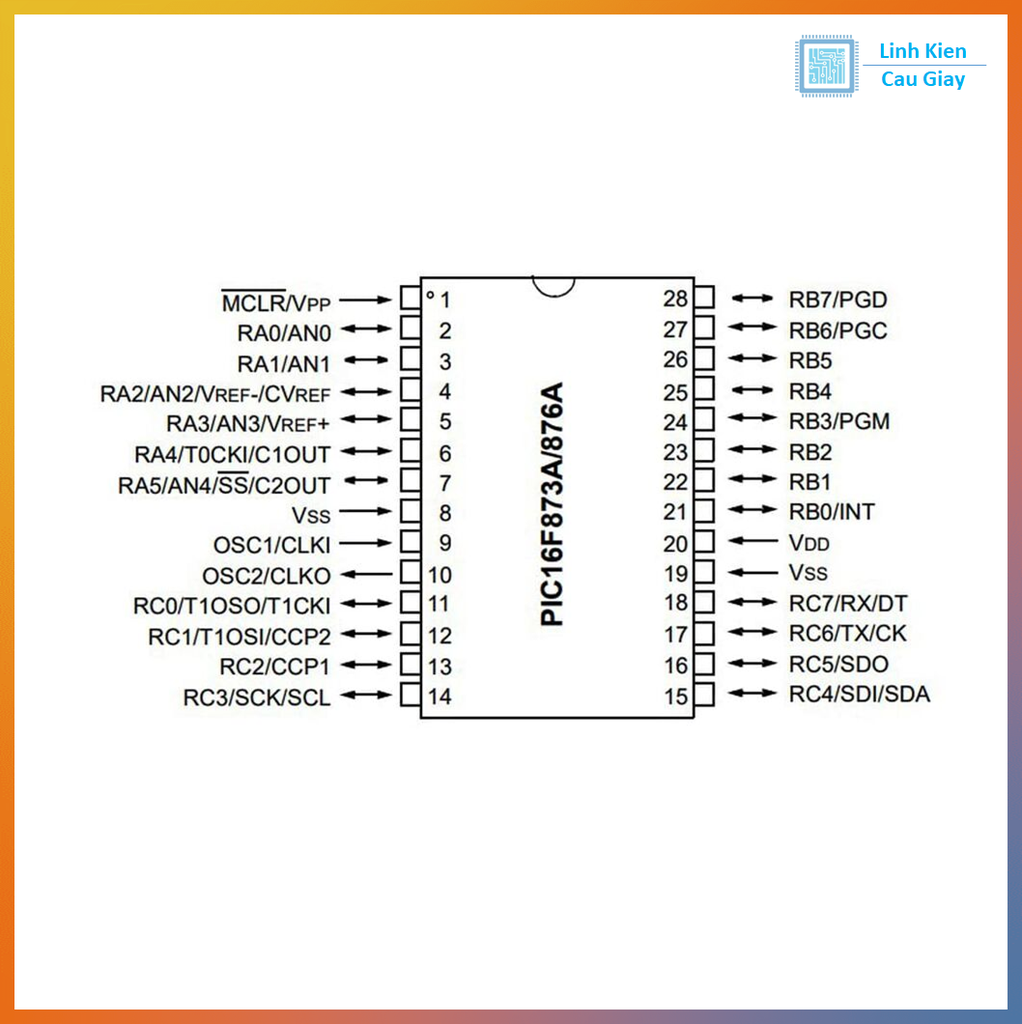

Sơ đồ chân

  • PORTA (RA0 – RA5): I/O, ADC.

  • PORTB (RB0 – RB7): I/O, ngắt ngoài, PWM.

  • PORTC (RC0 – RC7): I/O, UART, SPI, I²C, PWM.

  • VDD, VSS: cấp nguồn.

  • MCLR: Reset / ICSP (nạp chương trình).

  • OSC1/OSC2: dao động thạch anh ngoài (lên đến 20MHz).

Thông số kĩ thuật

  • Kiến trúc: 8-bit PIC RISC.

  • Bộ nhớ:

    • 8KB Flash (chương trình).

    • 368B SRAM.

    • 256B EEPROM.

  • Tốc độ xung nhịp: tối đa 20MHz.

  • Ngoại vi:

    • 1 × USART (UART).

    • 1 × SPI.

    • 1 × I²C.

    • 10 kênh ADC 10-bit.

    • 2 × PWM (CCP), 3 × Timer (2×8-bit, 1×16-bit).

  • Số chân I/O: 22 I/O khả trình.

  • Điện áp hoạt động: 4.0V – 5.5V.

  • Package: DIP-28 (thích hợp breadboard, KIT).

Hướng dẫn sử dụng

  • Phần cứng

    • Cấp nguồn 5V ổn định vào VDD.

    • Kết nối thạch anh ngoài 4–20MHz + tụ 22pF.

    • MCLR kéo lên VCC qua điện trở 10kΩ.

    • Nạp chương trình bằng ICSP (In-Circuit Serial Programming).

  • Phần mềm

    • Lập trình bằng MPLAB X IDE + XC8 Compiler.

    • Hỗ trợ ngôn ngữ C và Assembly.

    • Có thể cấu hình nhanh bằng MCC (MPLAB Code Configurator).

  • Ứng dụng nâng cao

    • Giao tiếp UART với PC, Bluetooth, GSM.

    • Điều khiển servo/động cơ qua PWM.

    • Thu thập tín hiệu analog từ cảm biến nhiệt độ, ánh sáng.

    • Tích hợp vào mạch công nghiệp nhỏ gọn.

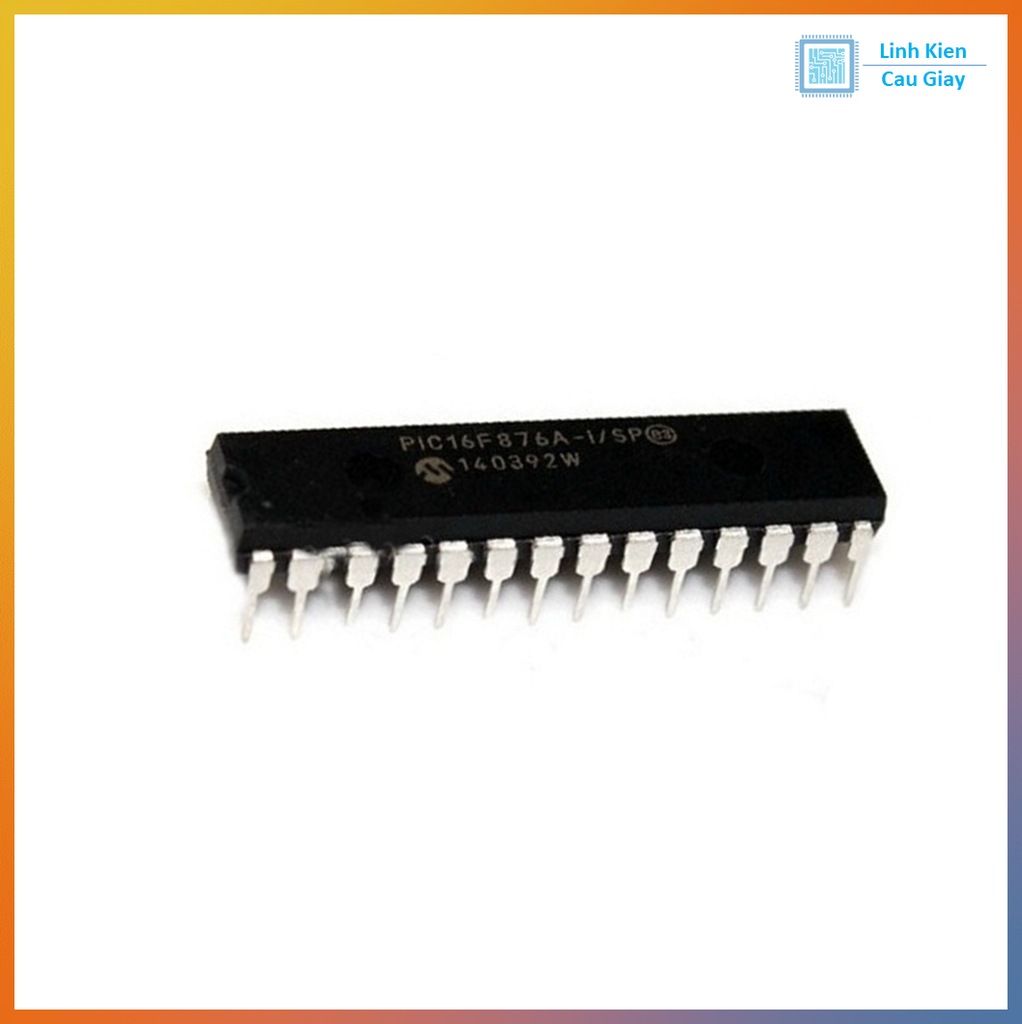

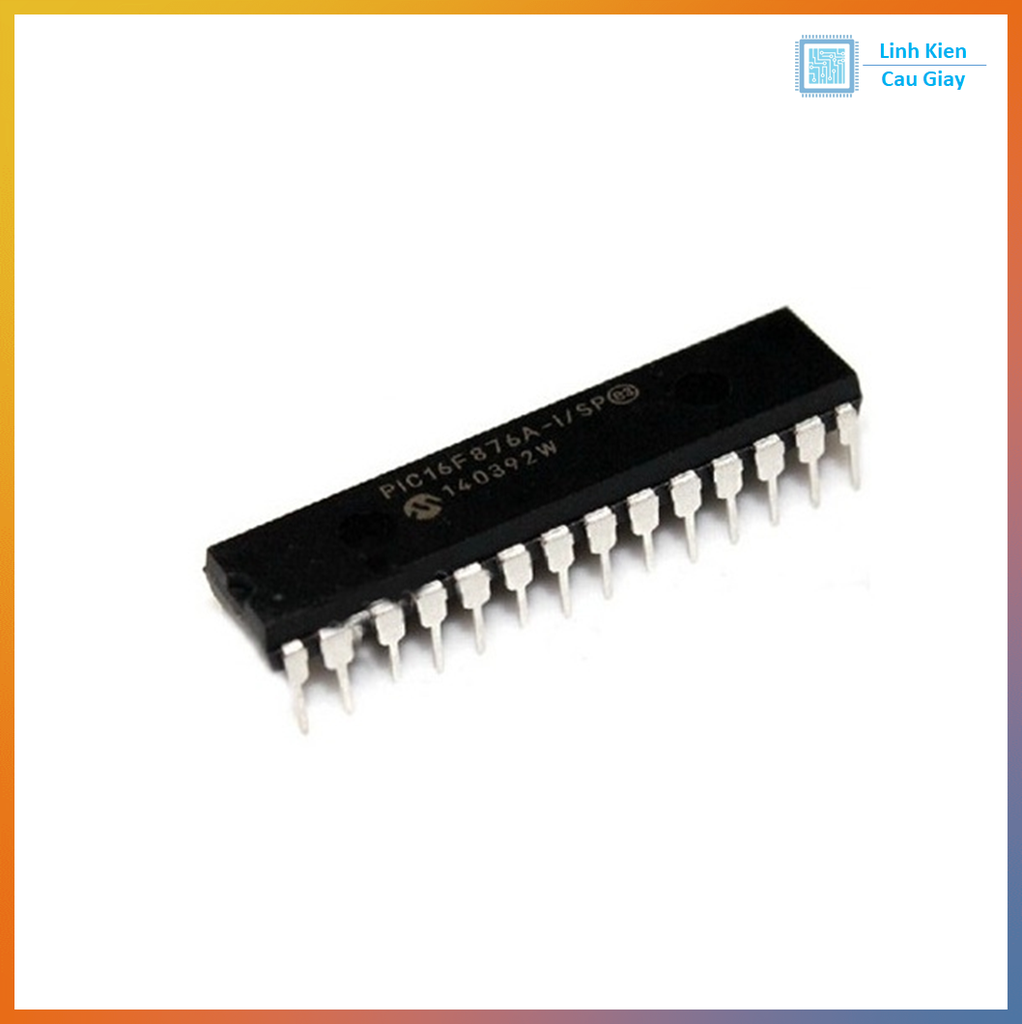

Hình ảnh



Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
