Mô tả sản phẩm

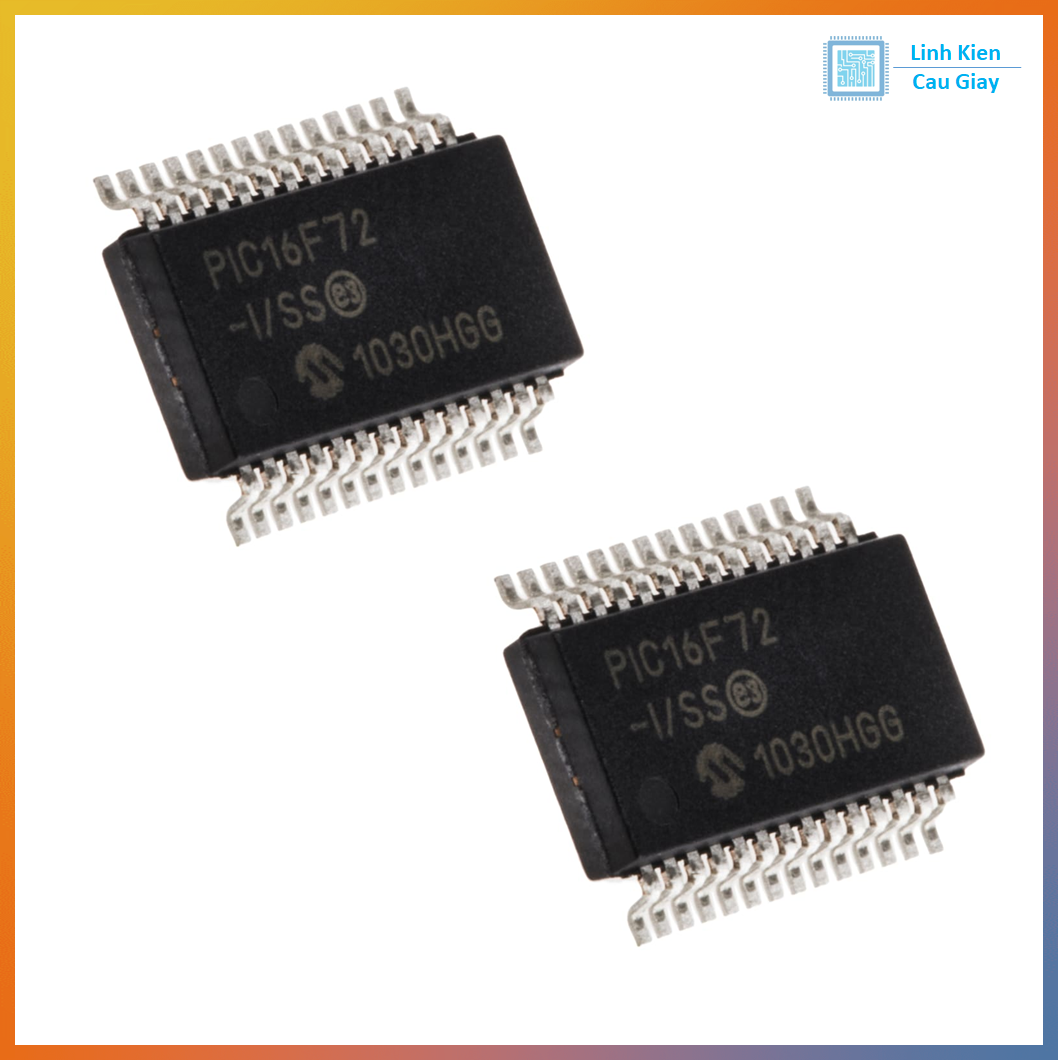

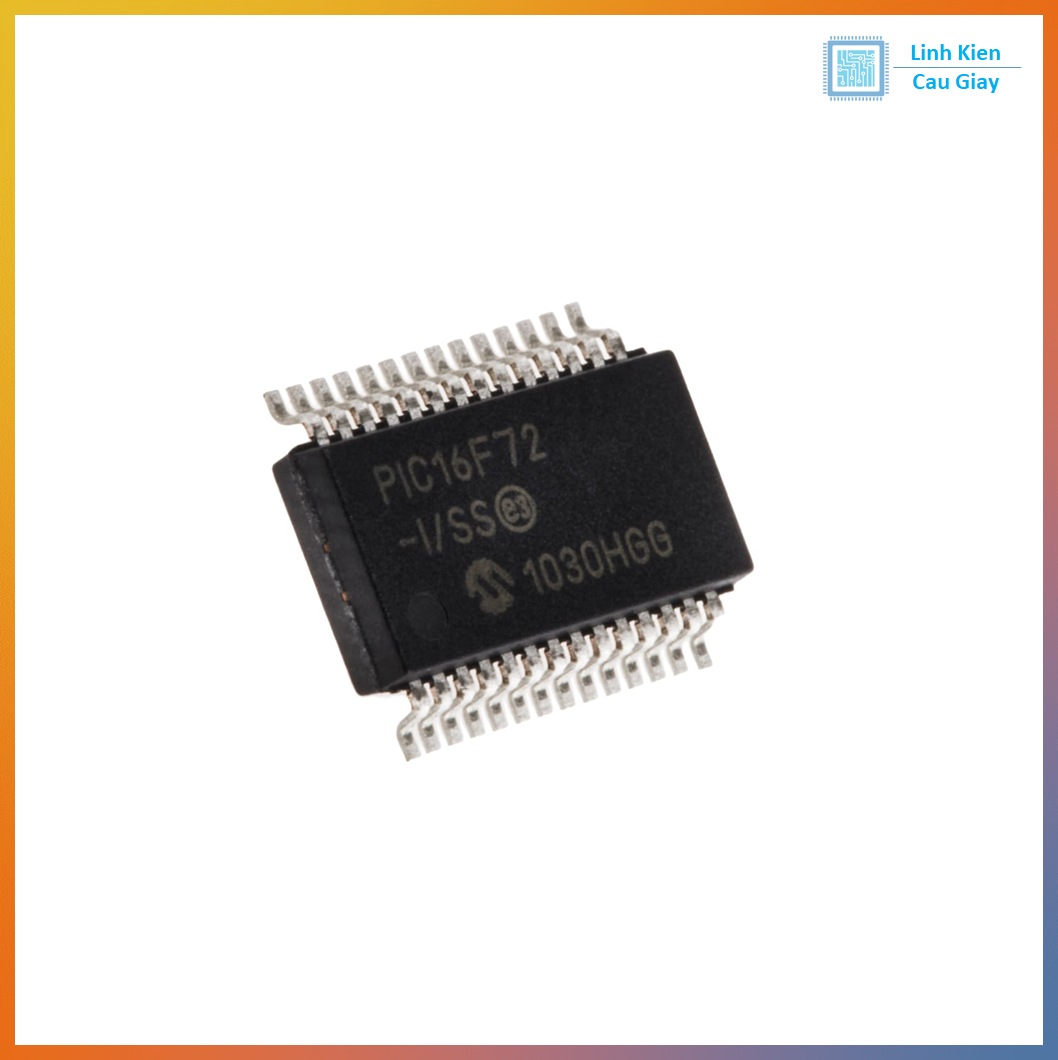

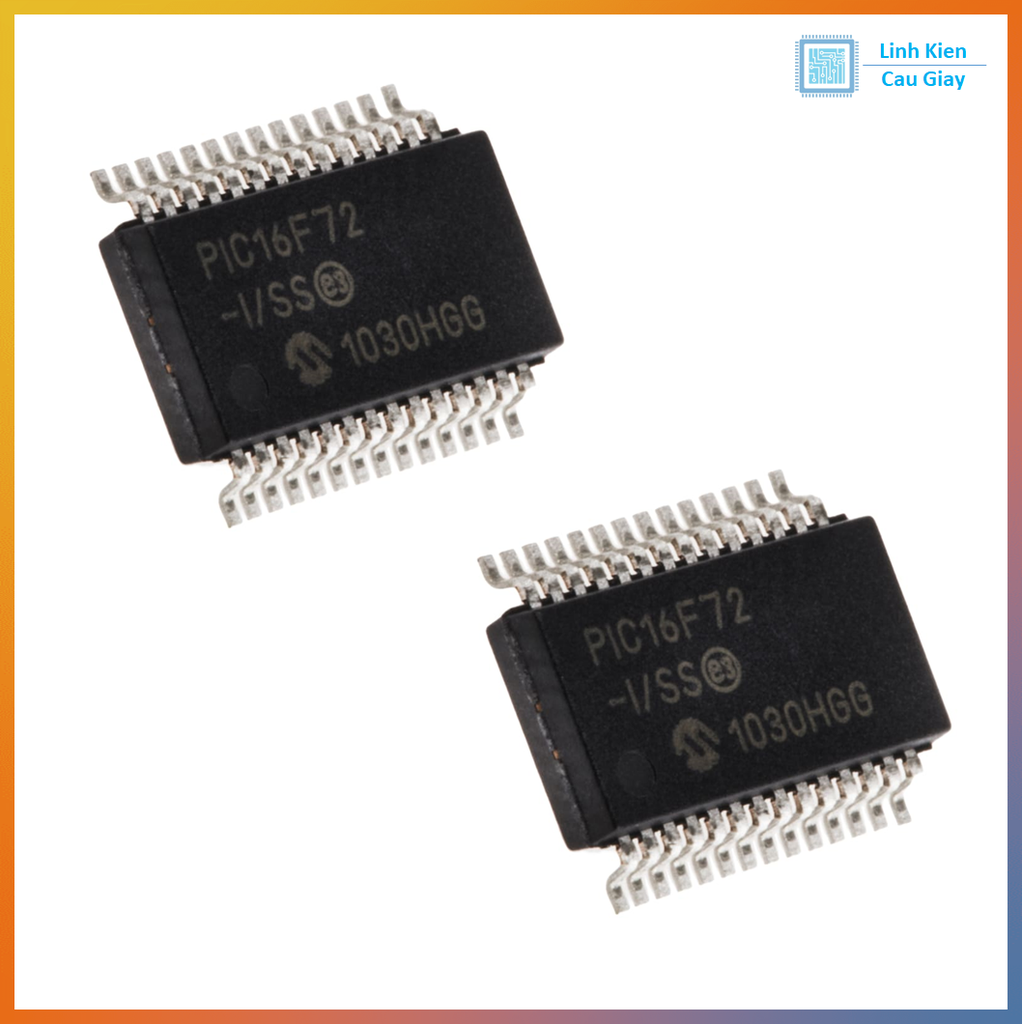

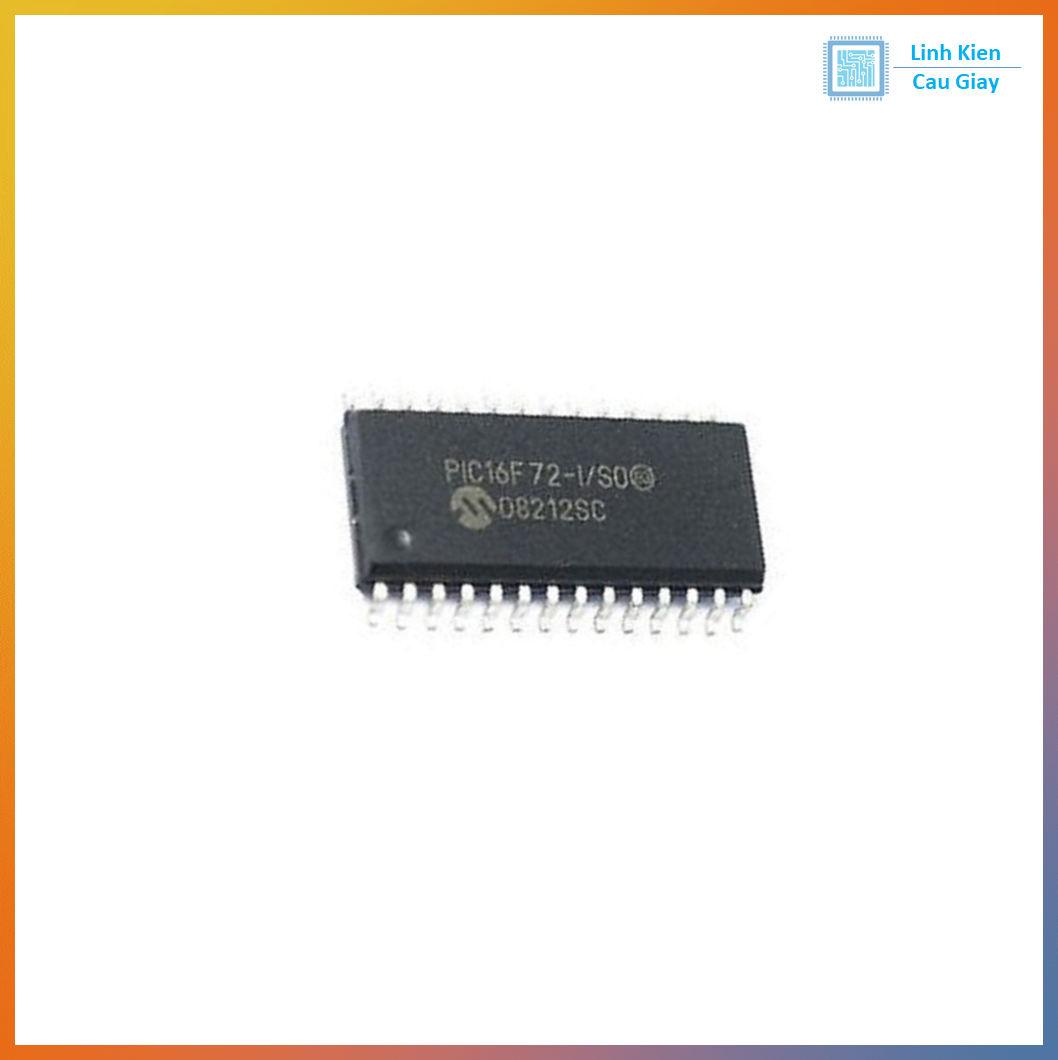

PIC16F72-I/SS là vi điều khiển 8-bit kiến trúc RISC PIC16 của Microchip, đóng gói SSOP-28 (SMD) tiết kiệm diện tích PCB, phù hợp cho sản xuất hàng loạt. Chip được trang bị 2K Word Flash (~4KB), 128B SRAM, 128B EEPROM, tốc độ hoạt động tối đa 20MHz, tích hợp nhiều ngoại vi mạnh mẽ: 5 kênh ADC 10-bit, 2 CCP (Capture/Compare/PWM), 3 Timer, Watchdog.

Đây là phiên bản SMD của dòng PIC16F72 (so với bản DIP-28), được sử dụng rộng rãi trong công nghiệp nhờ tính ổn định, bền bỉ và dễ lập trình.

Ứng dụng

• Điện tử công nghiệp: điều khiển động cơ, mạch nguồn, máy bơm mini.

• Thiết bị dân dụng: quạt điện, bếp từ, đèn LED, hệ thống chiếu sáng.

• IoT & Smart Home: công tắc, cảm biến, module điều khiển.

• Robot & DIY: điều khiển servo, motor DC, module cảm biến.

• Sản phẩm thương mại: nhờ gói SSOP nhỏ gọn, dễ tích hợp trên PCB.

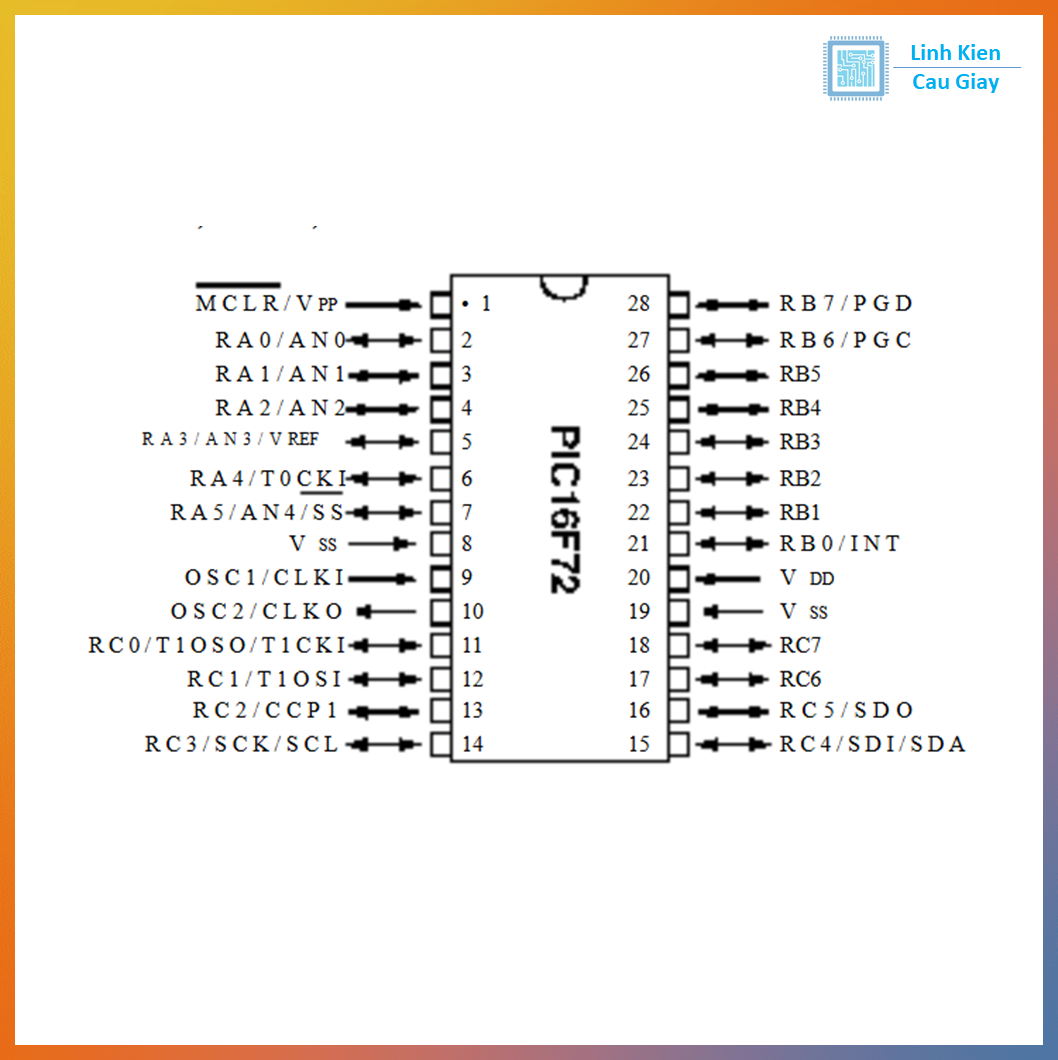

Sơ đồ chân

• PORTA (RA0 – RA5): I/O, ADC.

• PORTB (RB0 – RB7): I/O, ngắt ngoài.

• PORTC (RC0 – RC7): I/O, CCP, Timer, giao tiếp.

• MCLR/Vpp: Reset / ICSP (nạp chương trình).

• OSC1/OSC2: thạch anh ngoài (lên đến 20MHz).

• VDD, VSS: nguồn 5V.

Thông số kĩ thuật

• Kiến trúc: 8-bit PIC RISC.

• Bộ nhớ:

  • 2K Word Flash (~4KB chương trình).

  • 128B SRAM.

  • 128B EEPROM.

• Tốc độ tối đa: 20MHz.

• Ngoại vi tích hợp:

  • 5 kênh ADC 10-bit.

  • 2 CCP (Capture/Compare/PWM).

  • 3 Timer (TMR0, TMR1, TMR2).

  • Watchdog Timer.

• Số chân I/O: 22 I/O khả trình.

• Điện áp hoạt động: 4.0V – 5.5V.

• Package: SSOP-28 (SMD, tiết kiệm diện tích PCB).

Hướng dẫn sử dụng

• Phần cứng

  • Cấp nguồn 5V cho VDD.

  • MCLR kéo lên cao bằng điện trở 10kΩ.

  • Kết nối thạch anh 4–20MHz + tụ 22pF (nếu dùng dao động ngoài).

  • Nạp chương trình bằng ICSP (In-Circuit Serial Programming).

• Phần mềm

  • Lập trình bằng MPLAB X IDE + XC8 Compiler.

  • Hỗ trợ Assembly và ngôn ngữ C.

  • Cấu hình nhanh ngoại vi bằng MCC (MPLAB Code Configurator).

• Ứng dụng nâng cao

  • Điều khiển động cơ DC, servo qua PWM.

  • Đọc dữ liệu cảm biến analog.

  • Xây dựng hệ thống IoT nhỏ gọn.

  • Tích hợp mạch đo lường và điều khiển tự động.

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
