PIC16F84A-04I/SO SOP18
(Mã SP:CG001036)
Thương hiệu: Trung Quốc
80.000₫
Mô tả sản phẩm
PIC16F84A-04I/SO là vi điều khiển 8-bit thuộc dòng PIC16 Classic của Microchip, đóng gói SOP-18 (SMD) nhỏ gọn. Đây là một trong những vi điều khiển PIC phổ biến nhất, thường dùng trong giáo dục và nghiên cứu nhờ kiến trúc đơn giản, dễ học, dễ lập trình.
Chip được trang bị 1K Word Flash (~2KB), 68B SRAM, 64B EEPROM, tốc độ xử lý tối đa 4MHz, tích hợp 13 chân I/O, 1 Timer 8-bit, 1 Timer 16-bit, Watchdog. Dù dung lượng bộ nhớ nhỏ, nhưng PIC16F84A có tính ổn định cao và phù hợp với nhiều ứng dụng cơ bản.
Ứng dụng
-
Đào tạo & giáo dục: chip kinh điển trong các kit học PIC.
-
Điện tử dân dụng: điều khiển LED, bàn phím ma trận, đồng hồ điện tử.
-
IoT cơ bản: cảm biến nhỏ, truyền thông nối tiếp.
-
DIY & Robot mini: điều khiển servo, motor nhỏ.
-
Ứng dụng nhúng đơn giản: bộ đếm, hẹn giờ.

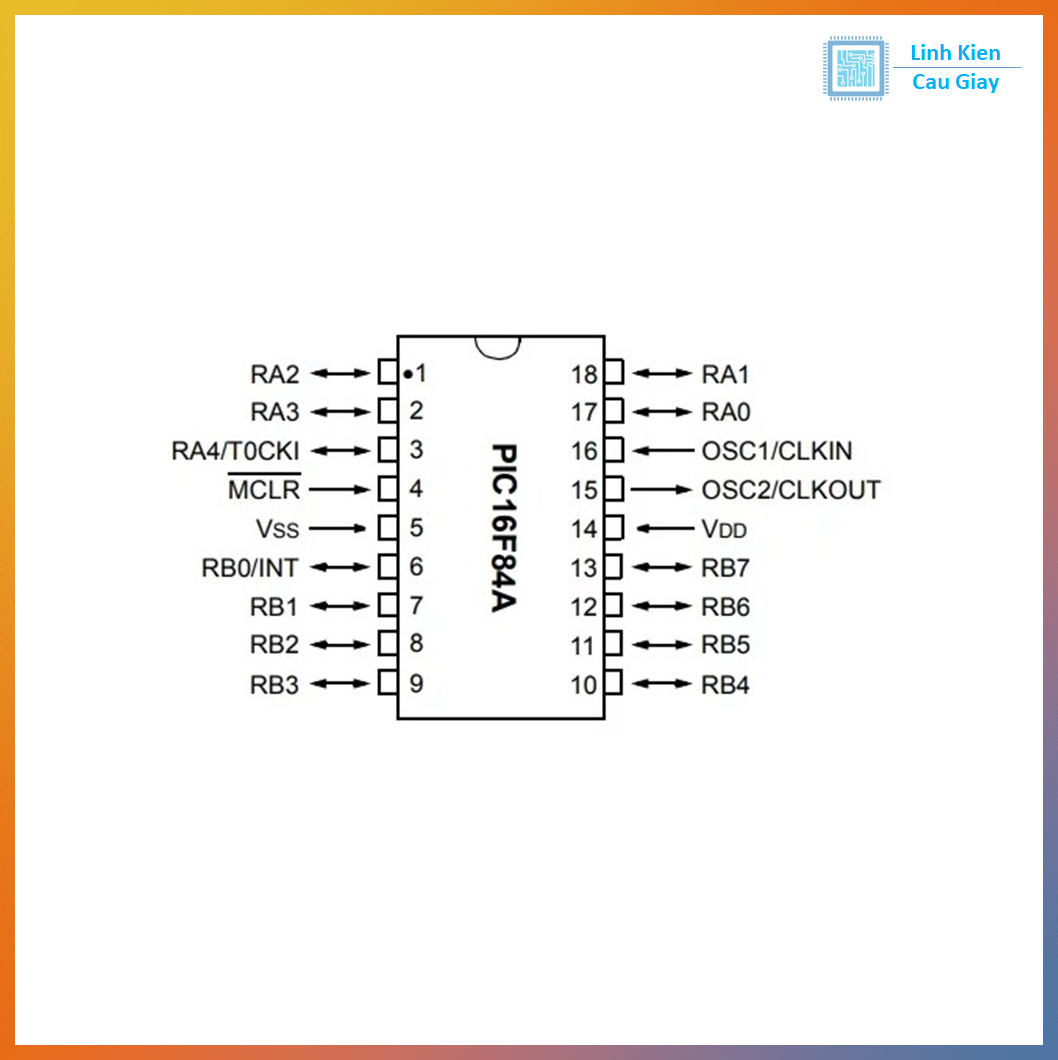

Sơ đồ chân
-
PORTA (RA0 – RA4): I/O số.
-
PORTB (RB0 – RB7): I/O số, ngắt ngoài.
-
MCLR/Vpp: Reset / nạp chương trình.
-
OSC1/OSC2: dao động thạch anh (tối đa 4MHz).
-
VDD, VSS: nguồn 5V.
Thông số kĩ thuật
-
Kiến trúc: 8-bit PIC RISC.
-
Bộ nhớ:
-
1K Word Flash (~2KB).
-
68B SRAM.
-
64B EEPROM.
-
-
Tốc độ tối đa: 4MHz.
-
Ngoại vi tích hợp:
-
13 chân I/O.
-
Timer0 (8-bit).
-
Timer1 (16-bit).
-
Watchdog Timer.
-
-
Điện áp hoạt động: 4.0V – 5.5V.
-
Package: SOP-18 (SMD, tiết kiệm diện tích).
Hướng dẫn sử dụng
-
Phần cứng
-
Cấp nguồn 5V cho VDD.
-
Reset MCLR kéo lên VDD bằng điện trở 10kΩ.
-
Dùng thạch anh ngoài 4MHz + tụ 22pF (nếu cần).
-
Nạp chương trình bằng mạch nạp ICSP (In-Circuit Serial Programming).
-
-
Phần mềm
-
Lập trình bằng MPLAB X IDE + XC8 hoặc Assembly.
-
Có thể sử dụng các kit học PIC phổ biến.
-
-
Ứng dụng nâng cao
-
Điều khiển LED ma trận hoặc LED 7 đoạn.
-
Làm bộ đếm sản phẩm, mạch thời gian thực đơn giản.
-
Giao tiếp UART đơn giản (bit-bang).
-
Điều khiển động cơ servo mini.
-

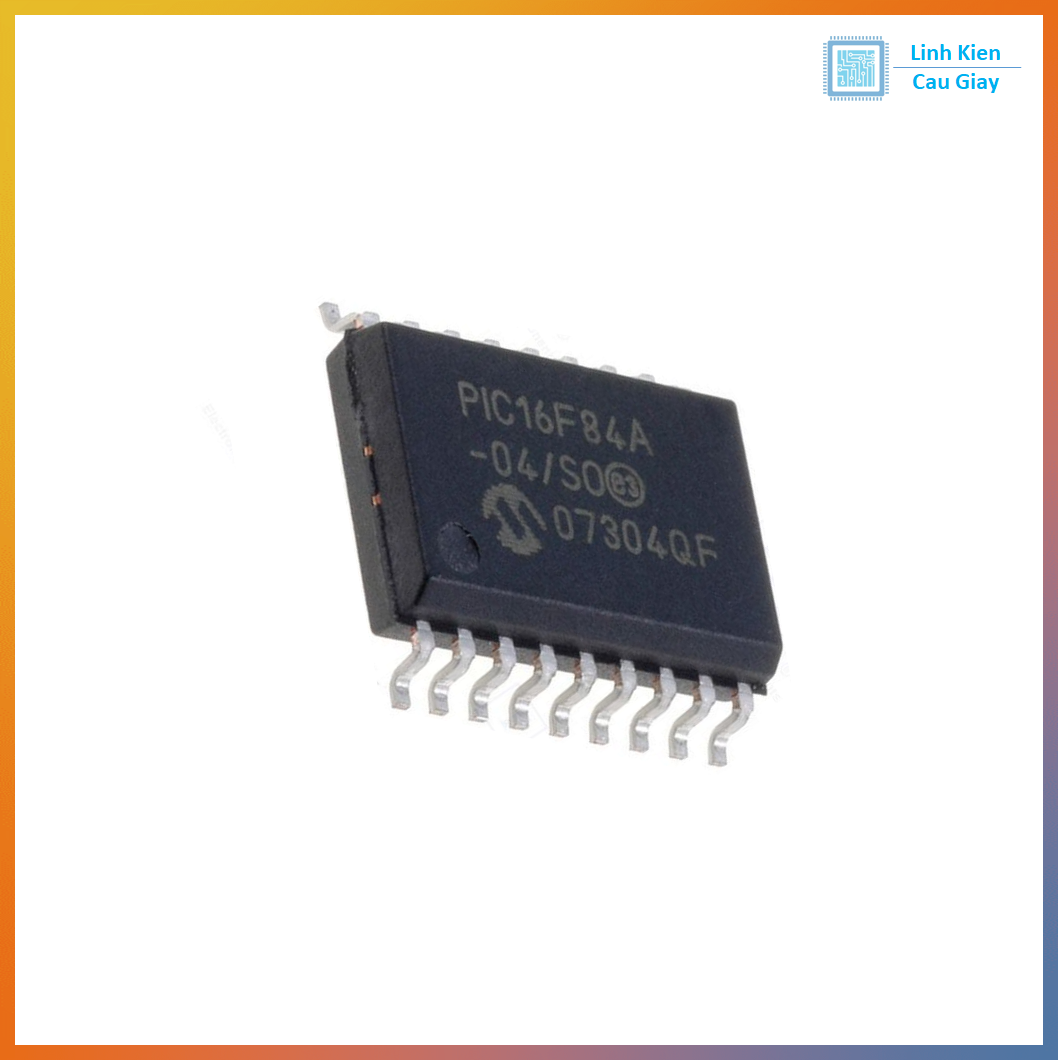

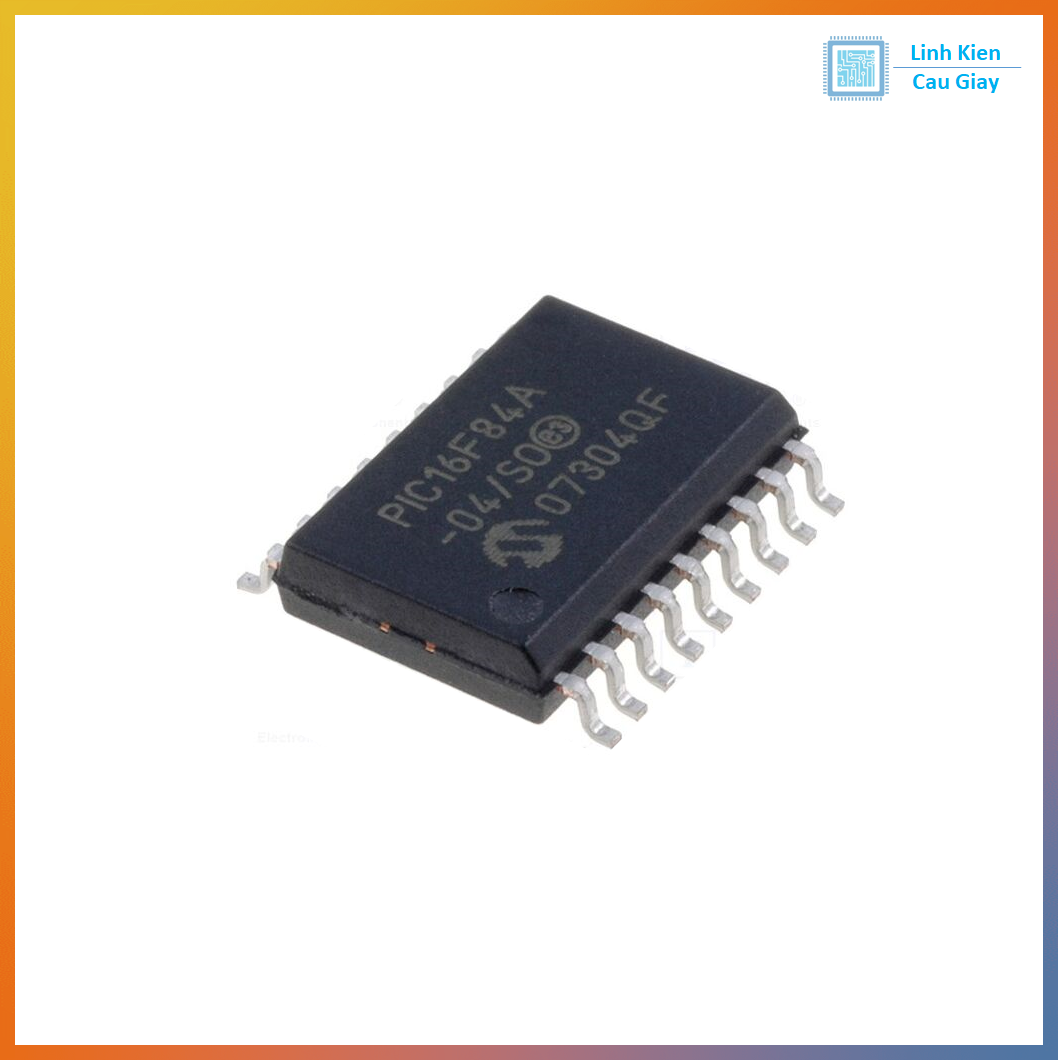

Hình ảnh
Bảo hành
Linh kiện mới 100%, test kỹ nếu khách yêu cầu
Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)
Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách
Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
