PIC18F4550-I/PT QFP44

(Mã SP:CG001035)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

160.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Mô tả sản phẩm

PIC18F4550-I/PT là vi điều khiển 8-bit thuộc họ PIC18 của Microchip, đóng gói TQFP-44 (SMD), nổi bật với khả năng giao tiếp USB 2.0 Full-Speed (12 Mbps) tích hợp sẵn.

Chip có bộ nhớ 32KB Flash, 2KB RAM, 256B EEPROM, tốc độ xử lý tối đa 48MHz (tích hợp PLL). Ngoại vi mạnh mẽ: USB 2.0, UART, SPI, I²C, 13 kênh ADC 10-bit, PWM, Timer 8/16-bit, phù hợp cho các ứng dụng IoT, thiết bị ngoại vi USB và nhúng công nghiệp.

Ứng dụng

  • Thiết bị ngoại vi USB: USB HID (chuột, bàn phím), USB CDC (thiết bị COM ảo).

  • Thiết bị đo lường & ghi dữ liệu: data logger, máy đo USB.

  • Điện tử công nghiệp: mạch giám sát, điều khiển động cơ, thiết bị tự động.

  • IoT & Smart Home: kết nối USB với PC, giao tiếp cảm biến.

  • DIY & nghiên cứu: lập trình USB trên PIC, học lập trình nhúng nâng cao.

Sơ đồ chân

  • PORTA (RA0 – RA5): I/O, ADC.

  • PORTB (RB0 – RB7): I/O, ngắt ngoài, lập trình ICSP.

  • PORTC (RC0 – RC7): I/O, UART, SPI, PWM, Timer.

  • PORTD (RD0 – RD7): bus song song, I/O.

  • PORTE (RE0 – RE2): I/O, ADC.

  • USB D+ (RC5), USB D- (RC4): giao tiếp USB 2.0.

  • MCLR/Vpp: Reset / ICSP.

  • OSC1/OSC2: dao động ngoài.

  • VUSB: chân cấp nguồn USB (3.3V regulator).

  • VDD, VSS: nguồn 5V.

Thông số kĩ thuật

  • Kiến trúc: 8-bit PIC18 RISC.

  • Bộ nhớ:

    • 32KB Flash.

    • 2KB SRAM.

    • 256B EEPROM.

  • Tốc độ hoạt động: tối đa 48MHz (PLL).

  • Ngoại vi tích hợp:

    • USB 2.0 Full-Speed (12 Mbps).

    • 1 × UART (EUSART).

    • 1 × SPI.

    • 1 × I²C.

    • 13 kênh ADC 10-bit.

    • PWM (CCP, ECCP).

    • 4 Timer (2×8-bit, 2×16-bit).

    • Watchdog Timer.

  • Số chân I/O: 35 chân khả trình.

  • Điện áp hoạt động: 4.2V – 5.5V (USB yêu cầu 5V).

  • Package: QFP-44 (SMD).

Hướng dẫn sử dụng

  • Phần cứng

    • Cấp nguồn 5V cho VDD, USB VBUS.

    • Dùng thạch anh 8MHz + PLL để đạt 48MHz (chuẩn USB).

    • Kết nối USB D+ (RC5), D- (RC4) với cổng USB.

    • Nạp chương trình bằng ICSP.

  • Phần mềm

    • Lập trình bằng MPLAB X IDE + XC8 Compiler.

    • Sử dụng Microchip USB Framework (MCC) để phát triển ứng dụng USB HID/CDC.

    • Hỗ trợ ngôn ngữ C và Assembly.

  • Ứng dụng nâng cao

    • Tạo thiết bị USB HID (chuột, bàn phím tùy chỉnh).

    • Làm USB CDC (thiết bị COM ảo kết nối PC).

    • Tích hợp data logger, điều khiển công nghiệp có cổng USB.

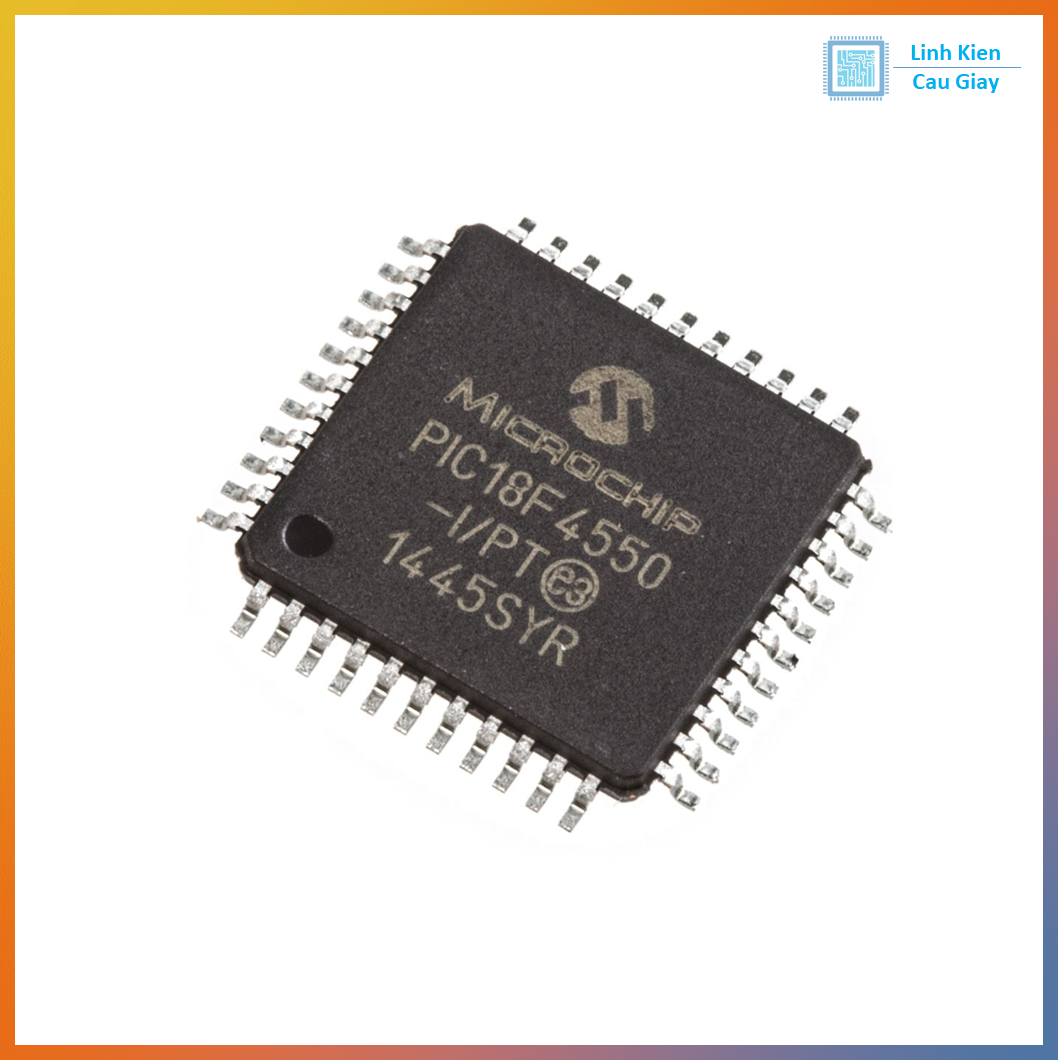

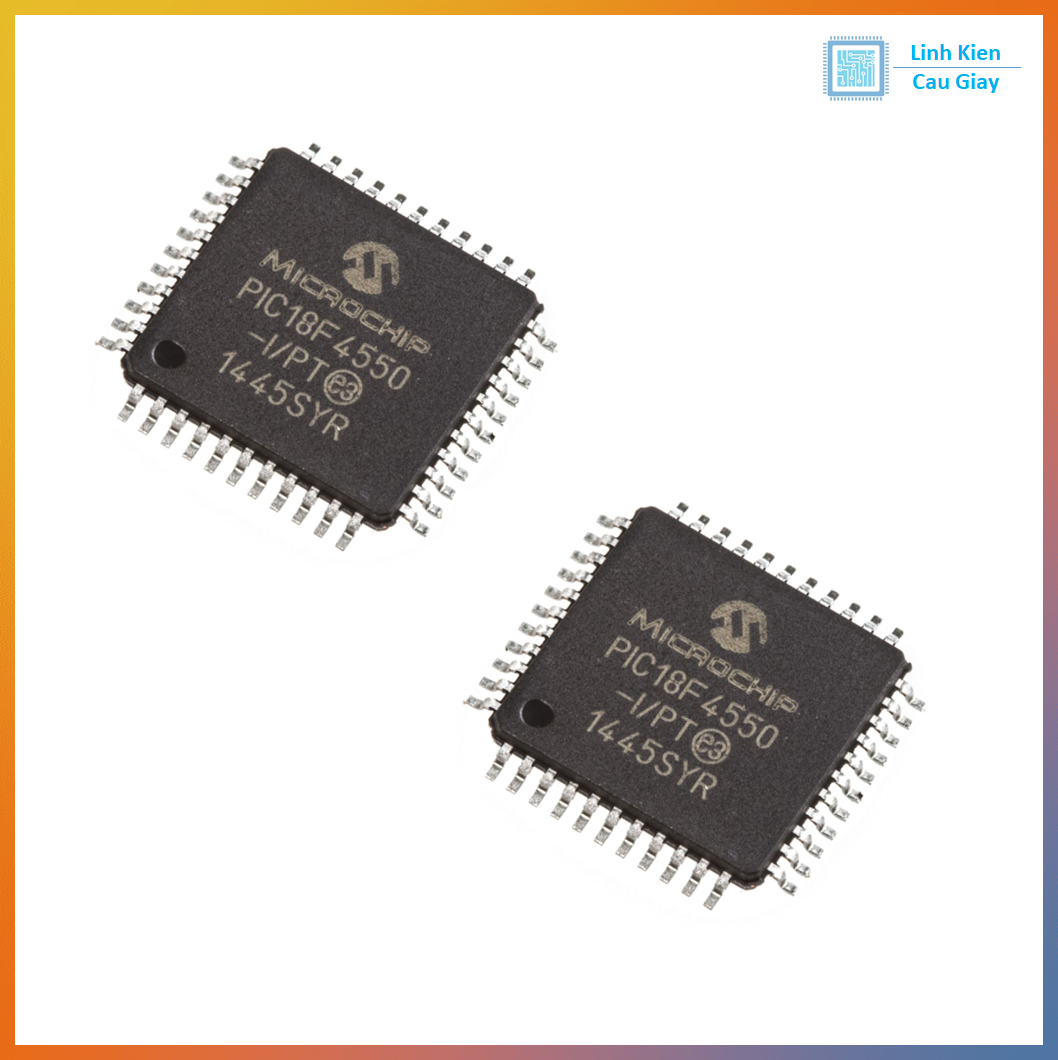

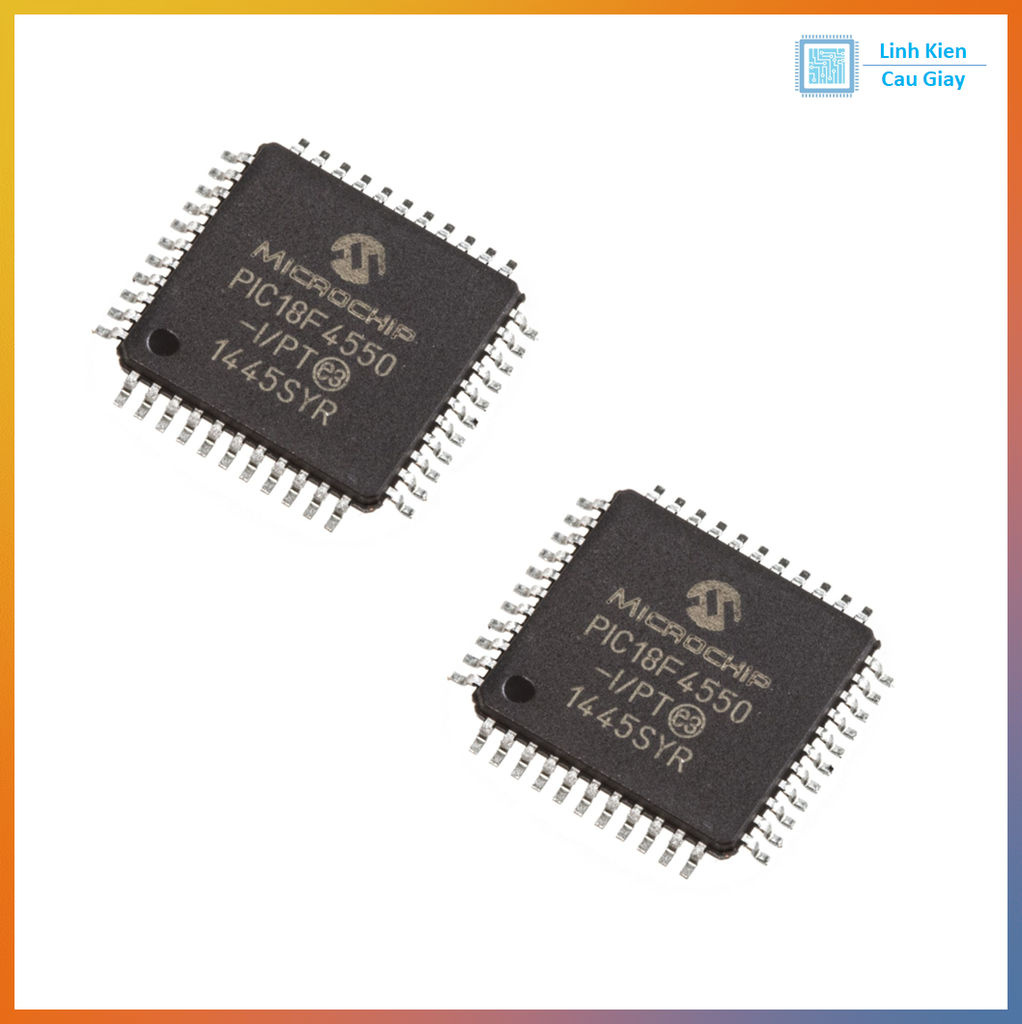

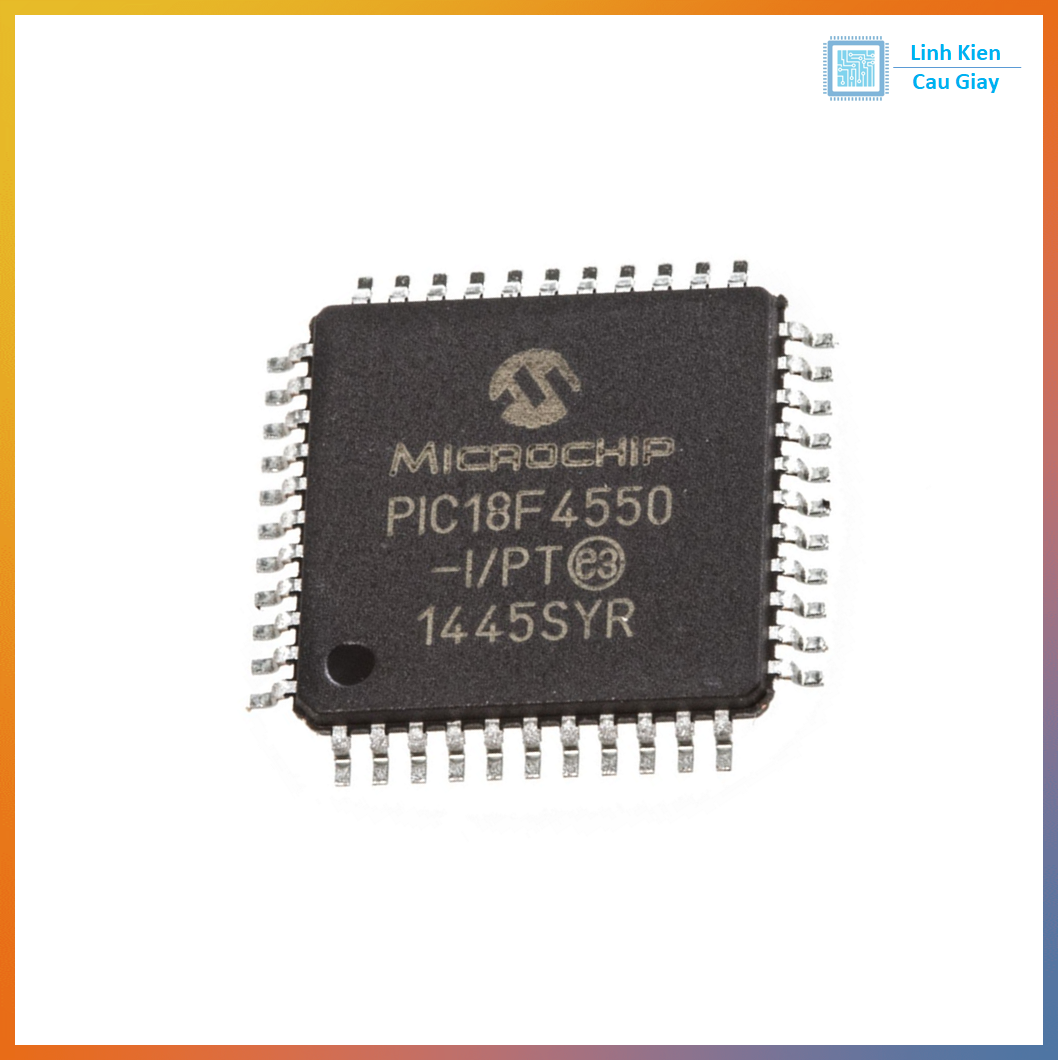

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
