PIC16F1828-I/SS SSOP20

(Mã SP:CG001048)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

42.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Mô tả sản phẩm

PIC16F1828-I/SS là vi điều khiển 8-bit thuộc họ PIC16 Enhanced Mid-Range của Microchip, đóng gói SSOP-20 (SMD) nhỏ gọn. Chip có bộ nhớ 8KB Flash, 512B RAM, 256B EEPROM, tốc độ xử lý lên đến 32MHz, tích hợp nhiều ngoại vi mạnh mẽ: EUSART, SPI, I²C, PWM, ADC 10-bit, Comparator, DAC.

PIC16F1828 nổi bật với khả năng tiêu thụ điện thấp (nanoWatt XLP), hỗ trợ nhiều chế độ tiết kiệm năng lượng, thích hợp cho các thiết bị chạy pin và hệ thống IoT mini.

Ứng dụng

  • Thiết bị IoT & Smart Home: cảm biến, công tắc thông minh.

  • Điện tử dân dụng: bộ điều khiển LED, thiết bị hẹn giờ, remote.

  • Điện tử công nghiệp: mạch giám sát, truyền thông RS485/Modbus.

  • Robot & DIY: điều khiển động cơ, servo, module cảm biến.

  • Thiết bị cầm tay: yêu cầu siêu tiết kiệm năng lượng

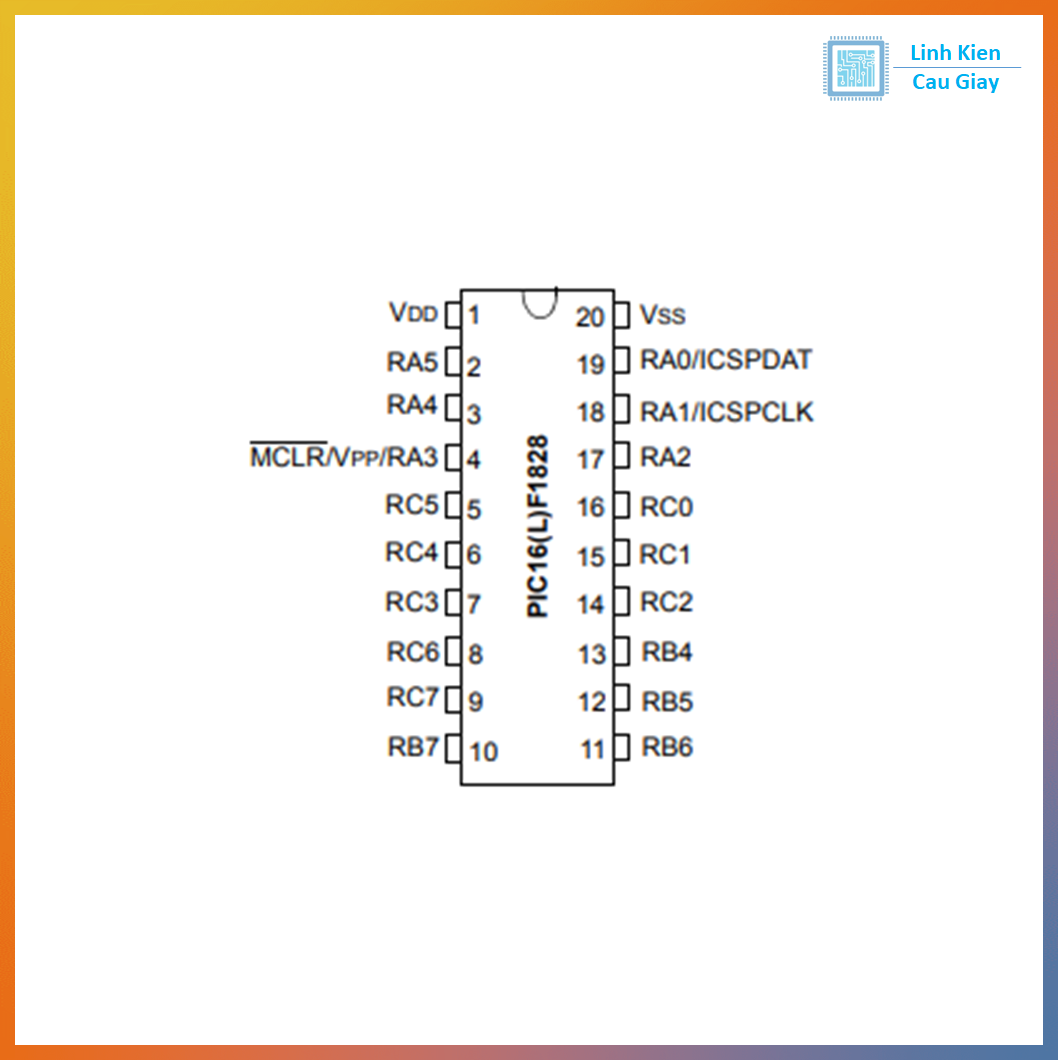

Sơ đồ chân

  • RA0 – RA5: I/O số, ADC, Comparator, DAC.

  • RB4 – RB7: I/O, ADC, PWM, ngắt ngoài.

  • RC0 – RC7: I/O, UART, SPI, I²C, PWM.

  • VDD: nguồn (2.3V – 5.5V).

  • VSS: mass.

  • MCLR: Reset / ICSP (nạp chương trình).

(Tùy cấu hình, nhiều chân có đa chức năng).

Thông số kĩ thuật

  • Kiến trúc: 8-bit PIC (Enhanced Mid-Range).

  • Bộ nhớ:

    • 8KB Flash.

    • 512B SRAM.

    • 256B EEPROM.

  • Xung nhịp tối đa: 32MHz (HFINTOSC hoặc thạch anh ngoài).

  • Ngoại vi:

    • 1 × EUSART (UART).

    • 1 × SPI.

    • 1 × I²C.

    • 2 × Comparator.

    • 1 × DAC tích hợp.

    • ADC 10-bit (12 kênh).

    • PWM, Capture/Compare.

    • Timer 8-bit và 16-bit.

  • Số chân I/O: 16 I/O khả trình.

  • Điện áp hoạt động: 2.3V – 5.5V.

  • Tiêu thụ điện năng thấp: <50nA chế độ Sleep.

  • Package: SSOP-20 (tiết kiệm diện tích PCB).

Hướng dẫn sử dụng

  • Phần cứng

    • Cấp nguồn 3.3V hoặc 5V.

    • Reset MCLR kéo lên cao bằng R 10kΩ.

    • Có thể dùng dao động nội 32MHz, không cần thạch anh ngoài.

    • Nạp chương trình bằng ICSP (In-Circuit Serial Programming).

  • Phần mềm

    • Lập trình bằng MPLAB X IDE + XC8 Compiler.

    • Có thể dùng MCC (MPLAB Code Configurator) để cấu hình nhanh.

    • Hỗ trợ Assembly hoặc C.

  • Ứng dụng nâng cao

    • Giao tiếp UART/SPI/I²C với cảm biến và module không dây.

    • Điều khiển LED RGB, động cơ servo qua PWM.

    • Đọc tín hiệu analog từ cảm biến môi trường.

    • Dùng DAC/Comparator cho mạch điều khiển phản hồi.

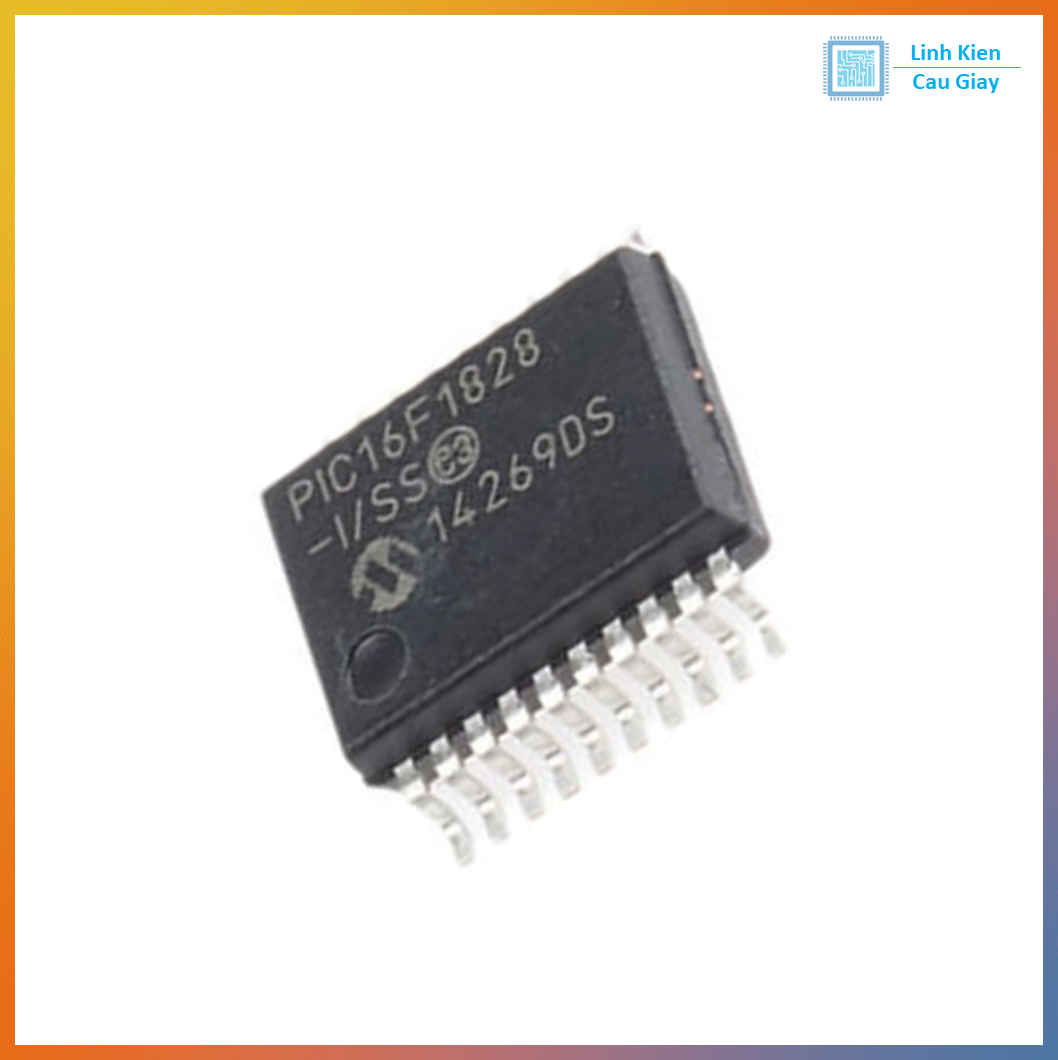

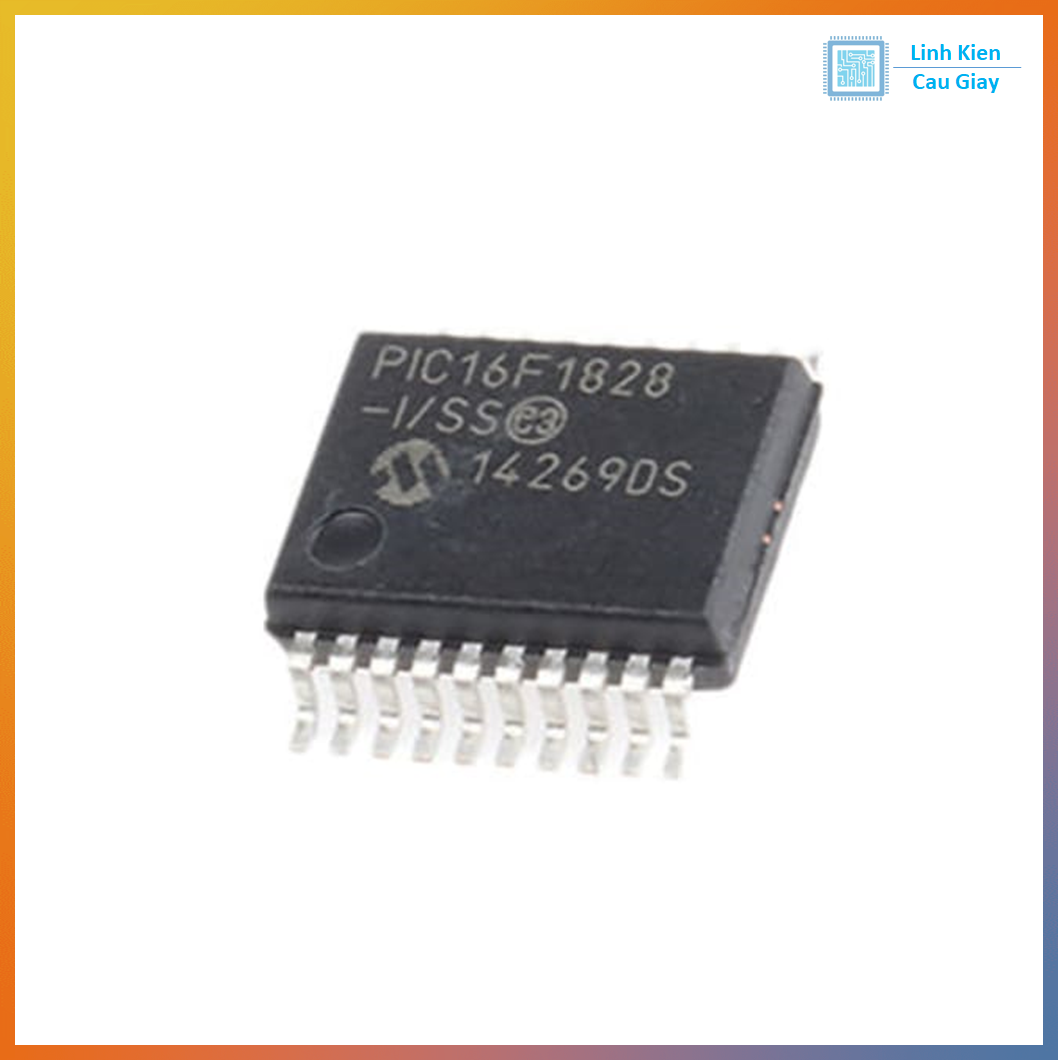

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng

Tại sao chọn mua tại Linh Kiện Cầu Giấy?

✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận

✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu

✅ Cam kết linh kiện chính hãng, đúng mô tả

✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker
