PIC16F716-I/SO SOP18

(Mã SP:CG001042)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

19.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Mô tả sản phẩm

PIC16F716-I/SO là vi điều khiển 8-bit kiến trúc RISC PIC16 của Microchip, đóng gói SOP-18 (SMD) nhỏ gọn, dễ dàng hàn trên PCB. Chip được trang bị 2K Word Flash (~4KB), 128B SRAM, 100B EEPROM, tốc độ xử lý tối đa 20MHz, tích hợp ADC 8 kênh, PWM, Comparator và nhiều chế độ tiết kiệm năng lượng.

PIC16F716 thuộc dòng PIC phổ thông, cân bằng giữa chi phí, hiệu năng và độ tin cậy, phù hợp cho các ứng dụng dân dụng, công nghiệp nhẹ và giáo dục.

Ứng dụng

  • Thiết bị dân dụng: điều khiển LED, quạt, bếp điện, máy bơm mini.

  • Điện tử công nghiệp nhẹ: giám sát tín hiệu, bộ điều khiển nhỏ gọn.

  • IoT & Smart Home: cảm biến, công tắc thông minh.

  • Robot & DIY: điều khiển động cơ mini, servo, module giao tiếp.

  • Giáo dục: học vi điều khiển PIC cơ bản.

Sơ đồ chân

  • RA0 – RA4: I/O, ADC, Comparator.

  • RC0 – RC7: I/O, PWM, UART, SPI/I²C (bit-bang).

  • VDD, VSS: nguồn 5V.

  • MCLR/Vpp: Reset / lập trình ICSP.

  • OSC1/OSC2: dao động thạch anh ngoài (tối đa 20MHz).

Thông số kĩ thuật

  • Kiến trúc: 8-bit PIC RISC.

  • Bộ nhớ:

    • 2K Word Flash (~4KB chương trình).

    • 128B SRAM.

    • 100B EEPROM.

  • Tốc độ hoạt động: tối đa 20MHz.

  • Ngoại vi tích hợp:

    • 1 × PWM.

    • 8 kênh ADC 8/10-bit.

    • 2 × Comparator.

    • 3 × Timer (TMR0, TMR1 16-bit, TMR2).

    • Watchdog Timer.

  • Số chân I/O: 13 I/O khả trình.

  • Điện áp hoạt động: 2.0V – 5.5V.

  • Package: SOP-18 (SMD).

Hướng dẫn sử dụng

  • Phần cứng

    • Cấp nguồn 5V cho VDD.

    • MCLR kéo lên cao bằng điện trở 10kΩ.

    • Có thể dùng dao động nội hoặc thạch anh ngoài 4–20MHz.

    • Nạp chương trình qua ICSP (In-Circuit Serial Programming).

  • Phần mềm

    • Lập trình bằng MPLAB X IDE + XC8 Compiler.

    • Hỗ trợ Assembly và ngôn ngữ C.

    • Có thể dùng MCC (MPLAB Code Configurator) để cấu hình nhanh.

  • Ứng dụng nâng cao

    • Đọc tín hiệu analog từ cảm biến môi trường.

    • Xuất PWM điều khiển động cơ DC hoặc servo.

    • Điều khiển LED RGB, relay trong hệ thống IoT.

    • Giao tiếp UART với module không dây (HC-05, GSM).

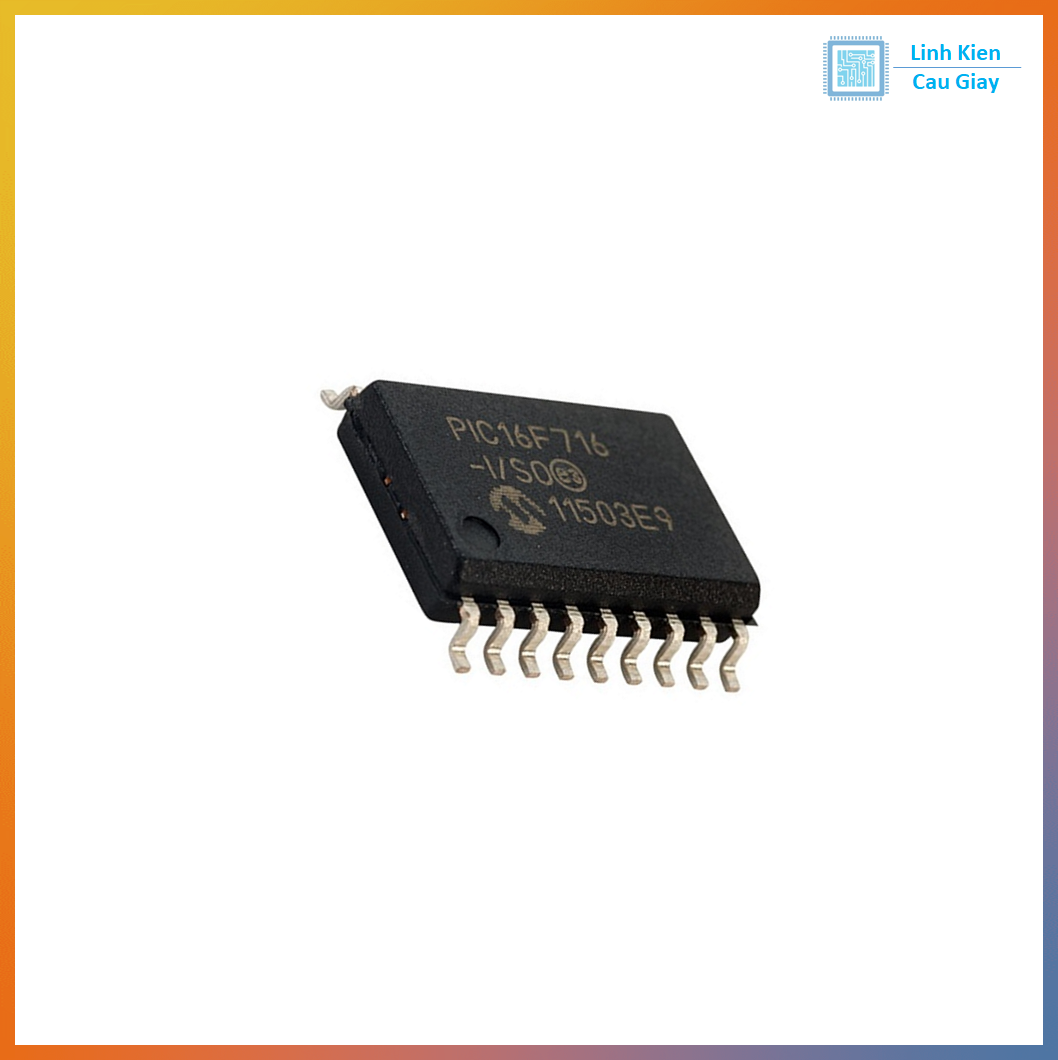

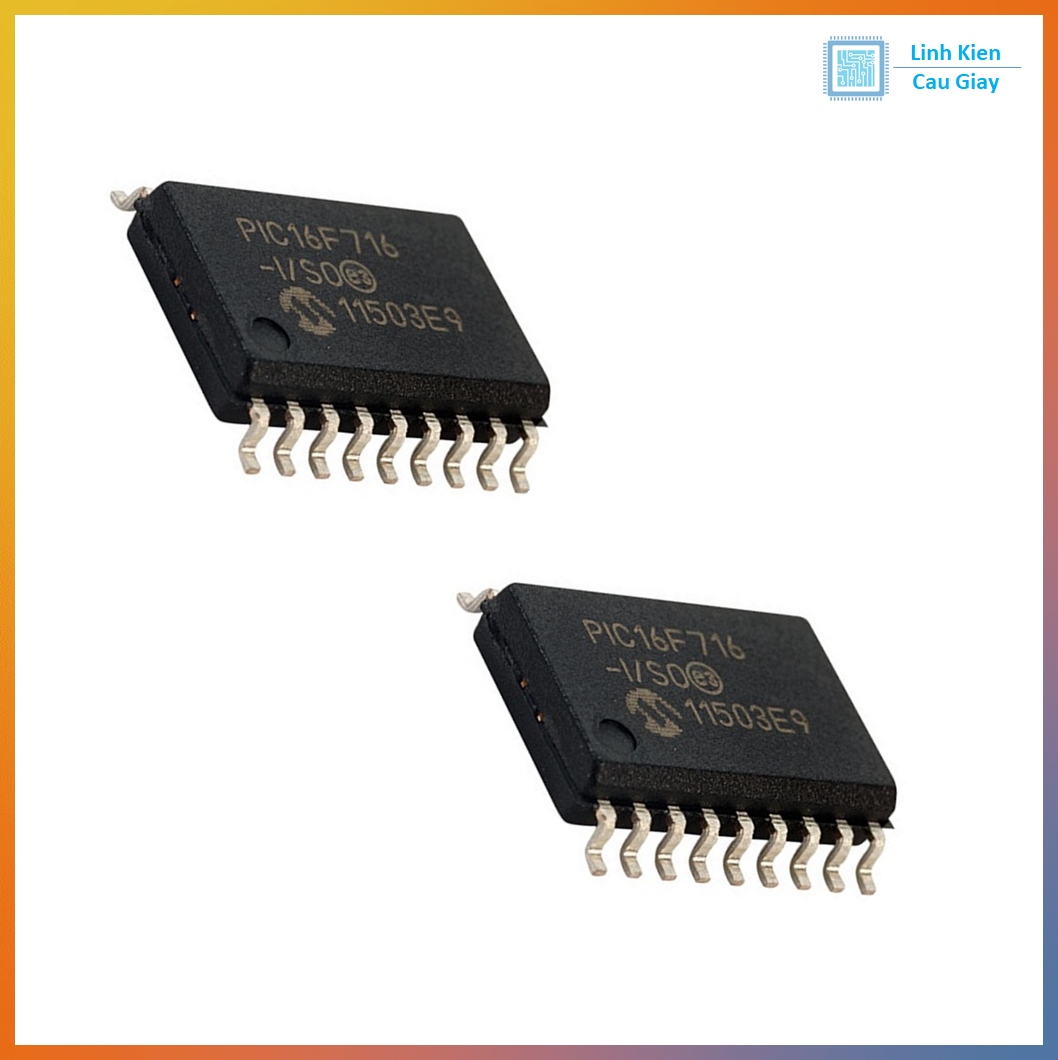

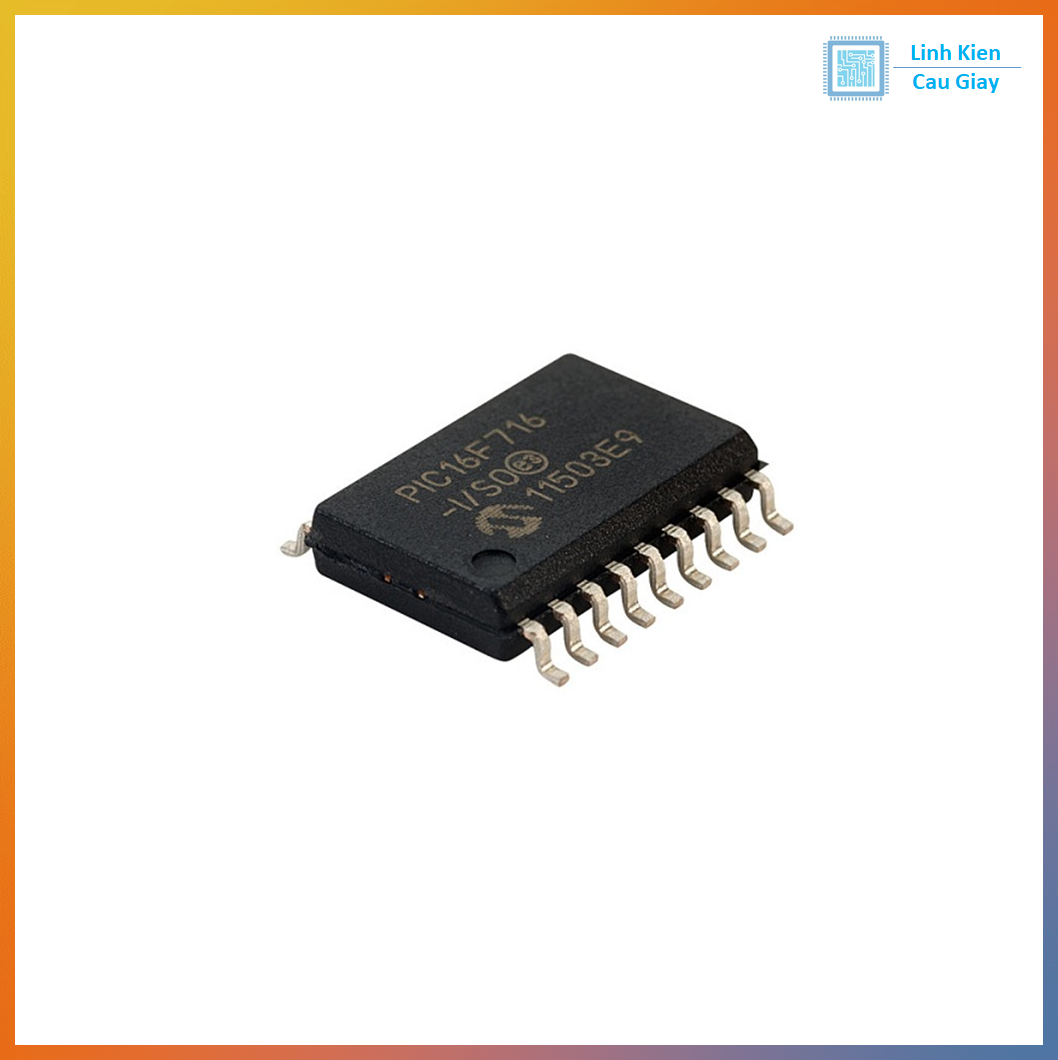

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
