PIC16F72-I/SP DIP28

(Mã SP:CG001040)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

25.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Mô tả sản phẩm

PIC16F72-I/SP là vi điều khiển 8-bit kiến trúc RISC PIC16 của Microchip, đóng gói DIP-28 dễ dàng sử dụng trên breadboard hoặc mạch thử nghiệm. Chip có bộ nhớ 2K Word Flash (~4KB), 128B SRAM, 128B EEPROM, tốc độ xử lý tối đa 20MHz.

PIC16F72 tích hợp nhiều ngoại vi: 5 kênh ADC 10-bit, 2 CCP (Capture/Compare/PWM), 3 Timer (TMR0, TMR1, TMR2), Watchdog, cùng khả năng hoạt động ổn định và tiết kiệm năng lượng. Đây là dòng PIC cân bằng giữa chi phí và tính năng, rất phù hợp cho ứng dụng công nghiệp và DIY.

Ứng dụng

  • Điện tử công nghiệp: bộ điều khiển động cơ, máy bơm, mạch giám sát.

  • Thiết bị dân dụng: điều khiển LED, quạt, bếp điện, đồ gia dụng.

  • IoT & Smart Home: cảm biến, công tắc thông minh, module điều khiển.

  • Robot & DIY: điều khiển servo, motor DC, mạch giao tiếp.

  • Giáo dục: học lập trình vi điều khiển PIC cơ bản.

Sơ đồ chân

  • PORTA (RA0 – RA5): I/O, ADC.

  • PORTB (RB0 – RB7): I/O, ngắt ngoài.

  • PORTC (RC0 – RC7): I/O, PWM, CCP, Timer, giao tiếp.

  • MCLR/Vpp: Reset / ICSP (nạp chương trình).

  • OSC1/OSC2: dao động thạch anh (tối đa 20MHz).

  • VDD, VSS: cấp nguồn 5V.

Thông số kĩ thuật

  • Kiến trúc: 8-bit PIC RISC.

  • Bộ nhớ:

    • 2K Word Flash (~4KB chương trình).

    • 128B SRAM.

    • 128B EEPROM.

  • Tốc độ tối đa: 20MHz.

  • Ngoại vi tích hợp:

    • 5 kênh ADC 10-bit.

    • 2 CCP (Capture/Compare/PWM).

    • 3 Timer (TMR0, TMR1, TMR2).

    • Watchdog Timer.

  • Số chân I/O: 22 I/O khả trình.

  • Điện áp hoạt động: 4.0V – 5.5V.

  • Package: DIP-28 (thích hợp KIT đào tạo, DIY, mạch công nghiệp).

Hướng dẫn sử dụng

  1. Phần cứng

    • Cấp nguồn 5V ổn định vào VDD.

    • MCLR kéo lên cao bằng điện trở 10kΩ.

    • Kết nối thạch anh ngoài 4–20MHz (nếu cần).

    • Nạp chương trình bằng ICSP (In-Circuit Serial Programming).

  2. Phần mềm

    • Lập trình bằng MPLAB X IDE + XC8 Compiler.

    • Có thể viết bằng Assembly hoặc ngôn ngữ C.

    • Hỗ trợ cấu hình ngoại vi bằng MCC (MPLAB Code Configurator).

  3. Ứng dụng nâng cao

    • Điều khiển động cơ DC/servo qua PWM.

    • Đọc tín hiệu analog từ cảm biến.

    • Tích hợp mạch đo lường, điều khiển tự động.

    • Truyền UART (bit-bang) hoặc SPI mềm nếu cần.

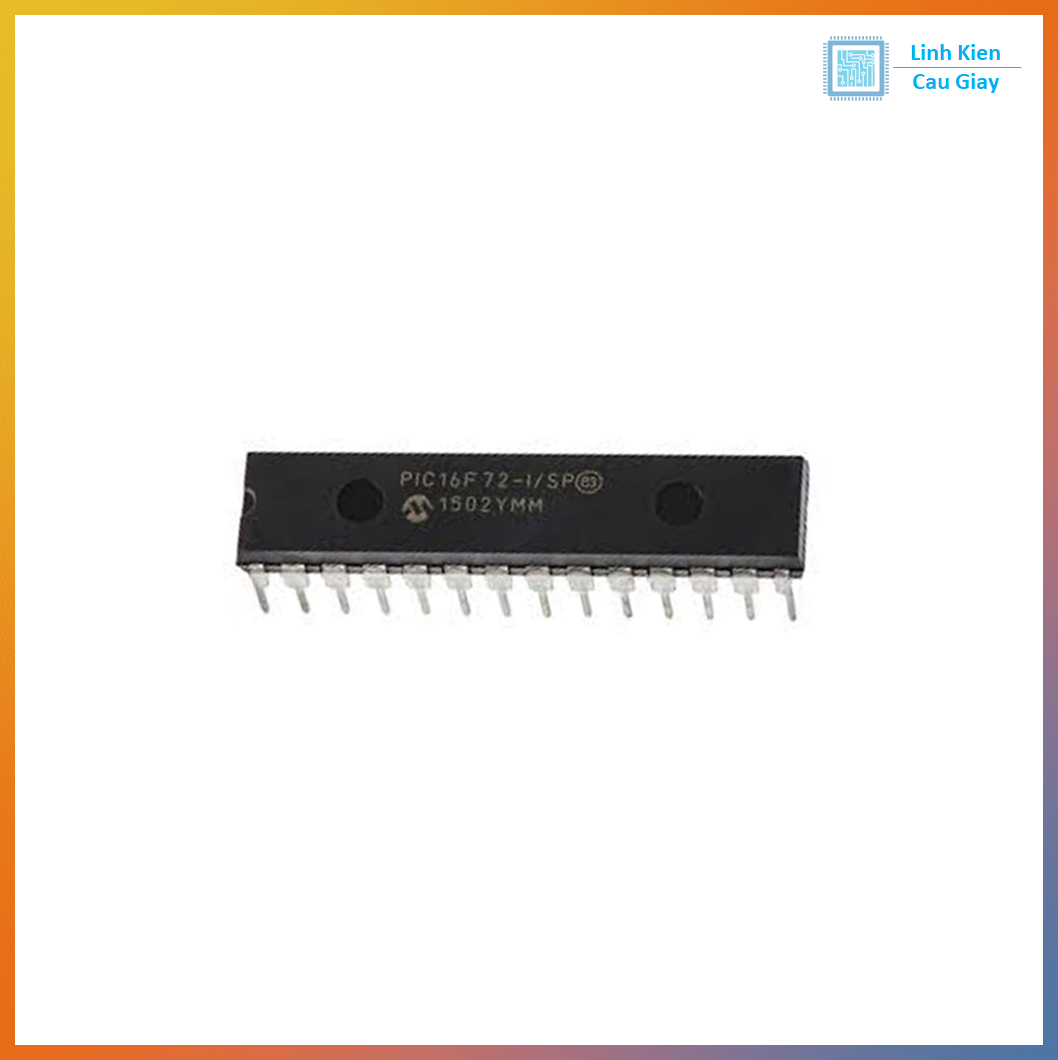

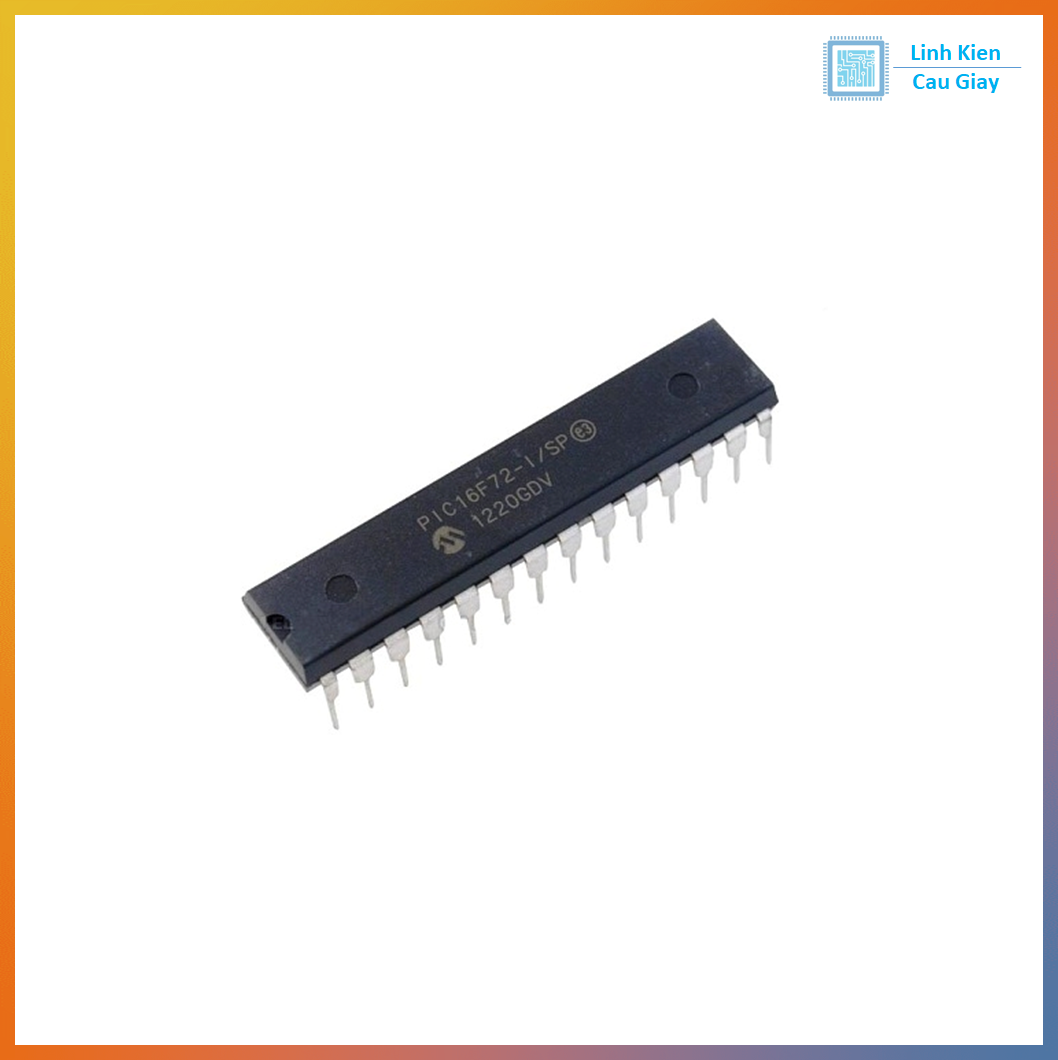

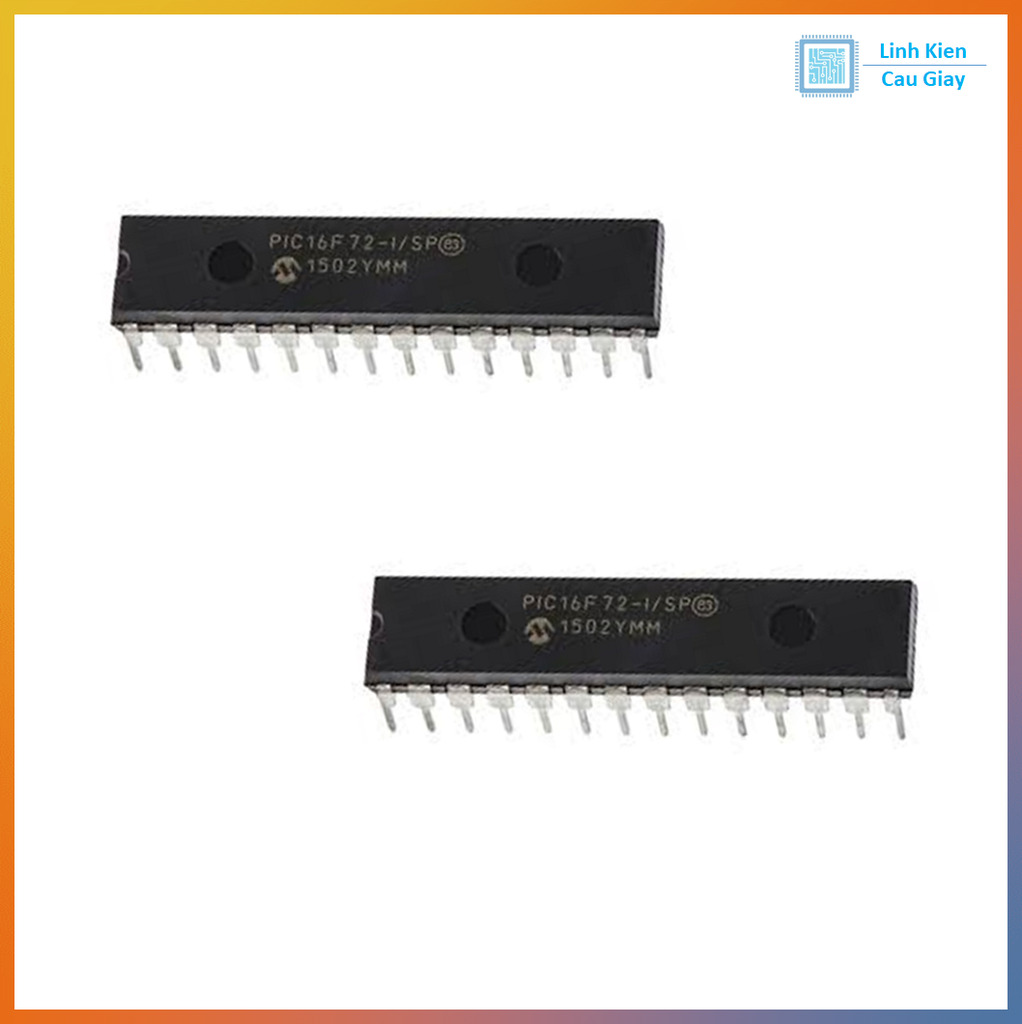

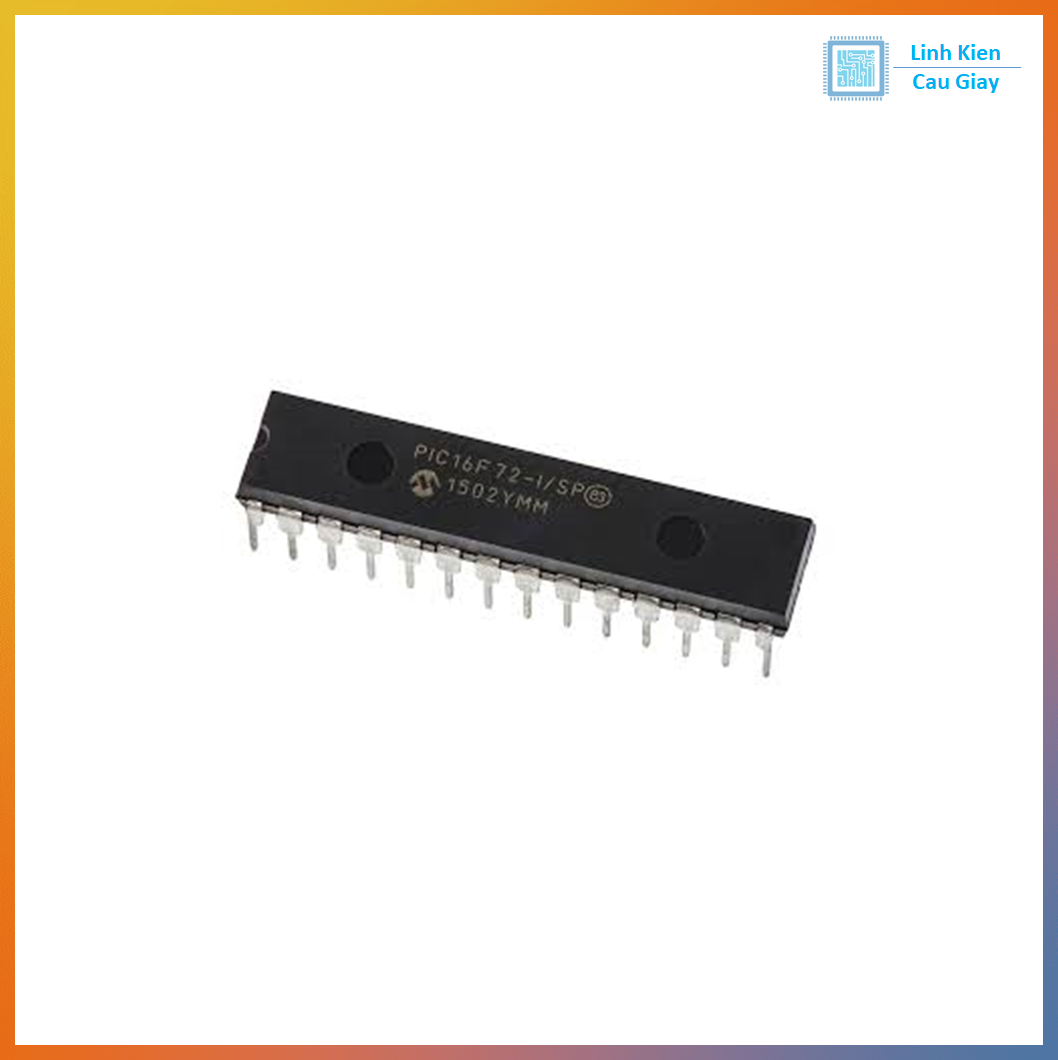

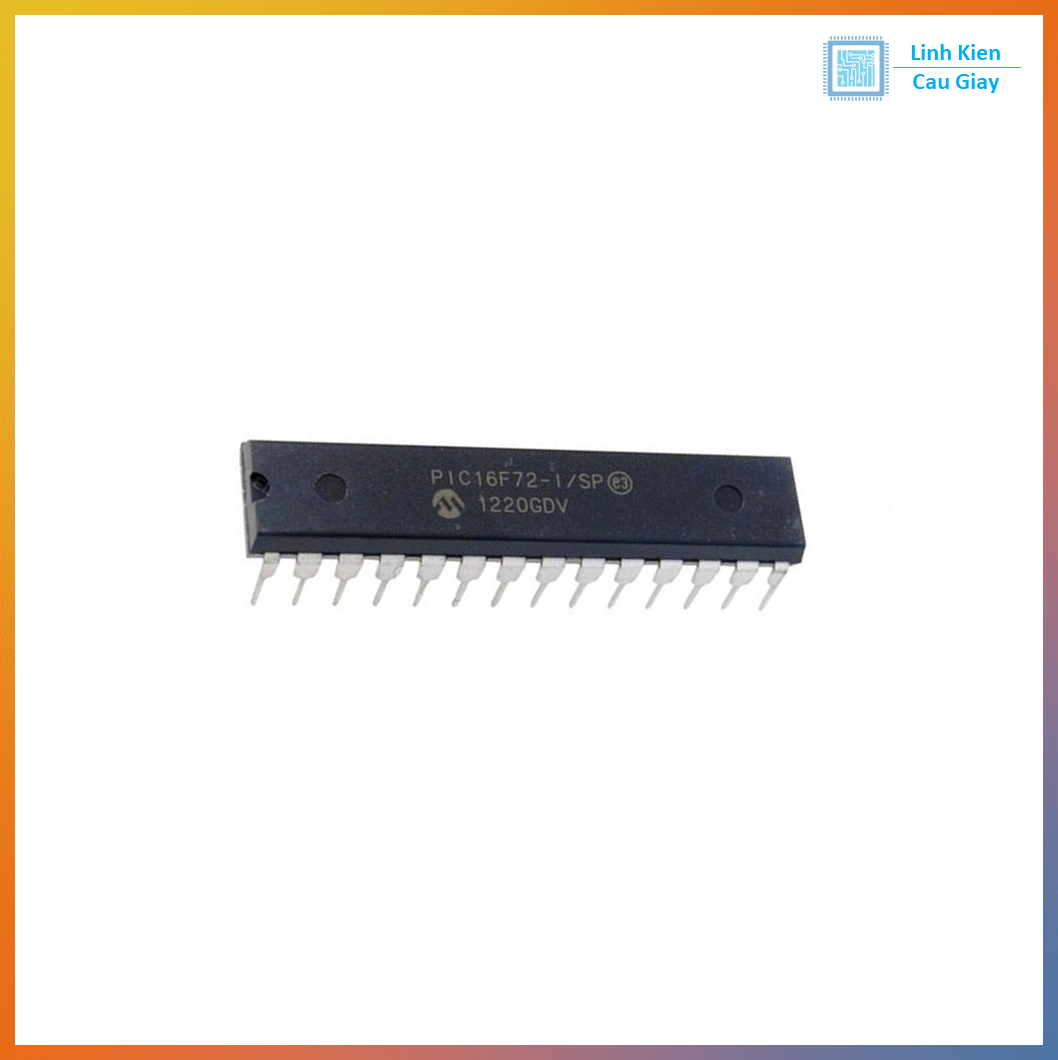

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
