PIC16F886-I/SP DIP28

(Mã SP:CG001037)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

50.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Mô tả sản phẩm

PIC16F886-I/SP là vi điều khiển 8-bit kiến trúc RISC thuộc họ PIC16 Enhanced Mid-Range của Microchip, đóng gói DIP-28 tiện lợi, dễ sử dụng trên breadboard và KIT đào tạo.

Chip được trang bị 14KB Flash, 368B SRAM, 256B EEPROM, tốc độ xử lý tối đa 20MHz. Ngoại vi tích hợp phong phú: 24 chân I/O, 14 kênh ADC 10-bit, 2 CCP (PWM/Capture/Compare), EUSART, SPI, I²C, 3 Timer, Watchdog, cùng khả năng hoạt động ổn định, tiết kiệm năng lượng (nanoWatt).

Đây là dòng vi điều khiển rất phổ biến, cân bằng giữa hiệu năng và chi phí, thích hợp cho cả học tập, nghiên cứu và ứng dụng thực tế.

Ứng dụng

  • Điện tử công nghiệp: bộ điều khiển máy, giám sát tín hiệu, hệ thống tự động.

  • Thiết bị dân dụng & IoT: công tắc thông minh, hệ thống chiếu sáng, cảm biến.

  • Robot & DIY: điều khiển động cơ DC/servo/stepper.

  • Học tập & đào tạo: sử dụng trong KIT PIC nâng cao.

  • Ứng dụng đo lường: đồng hồ điện tử, mạch đọc cảm biến analog.

Sơ đồ chân

  • PORTA (RA0 – RA7): I/O, ADC, Comparator.

  • PORTB (RB0 – RB7): I/O, ngắt ngoài, lập trình ICSP.

  • PORTC (RC0 – RC7): I/O, EUSART, SPI, I²C, PWM.

  • VDD, VSS: cấp nguồn.

  • MCLR/Vpp: Reset / nạp chương trình.

  • OSC1/OSC2: dao động thạch anh (tối đa 20MHz).

Thông số kĩ thuật

  • Kiến trúc: 8-bit PIC RISC (Enhanced Mid-Range).

  • Bộ nhớ:

    • 14KB Flash.

    • 368B SRAM.

    • 256B EEPROM.

  • Tốc độ hoạt động: tối đa 20MHz.

  • Ngoại vi tích hợp:

    • 14 kênh ADC 10-bit.

    • 2 CCP (PWM/Capture/Compare).

    • 1 × EUSART (UART).

    • 1 × SPI.

    • 1 × I²C (MSSP).

    • 3 Timer (TMR0 8-bit, TMR1 16-bit, TMR2 8-bit).

    • Watchdog Timer.

  • Số chân I/O: 24 chân khả trình.

  • Điện áp hoạt động: 2.0V – 5.5V.

  • Package: DIP-28 (thích hợp KIT và breadboard).

  • Tiết kiệm năng lượng: công nghệ nanoWatt.

Hướng dẫn sử dụng

  • Phần cứng

    • Cấp nguồn 3.3V hoặc 5V cho VDD.

    • Reset MCLR kéo lên VDD bằng điện trở 10kΩ.

    • Dùng dao động nội (INTOSC) hoặc thạch anh ngoài 4–20MHz.

    • Nạp chương trình bằng ICSP (In-Circuit Serial Programming).

  • Phần mềm

    • Lập trình với MPLAB X IDE + XC8 Compiler.

    • Ngôn ngữ hỗ trợ: Assembly, C.

    • MCC (MPLAB Code Configurator) giúp cấu hình nhanh ngoại vi.

  • Ứng dụng nâng cao

    • Điều khiển servo, động cơ DC bằng PWM.

    • Giao tiếp UART với module GSM/Bluetooth.

    • Kết nối cảm biến qua I²C hoặc SPI.

    • Thu thập dữ liệu analog từ nhiều cảm biến.

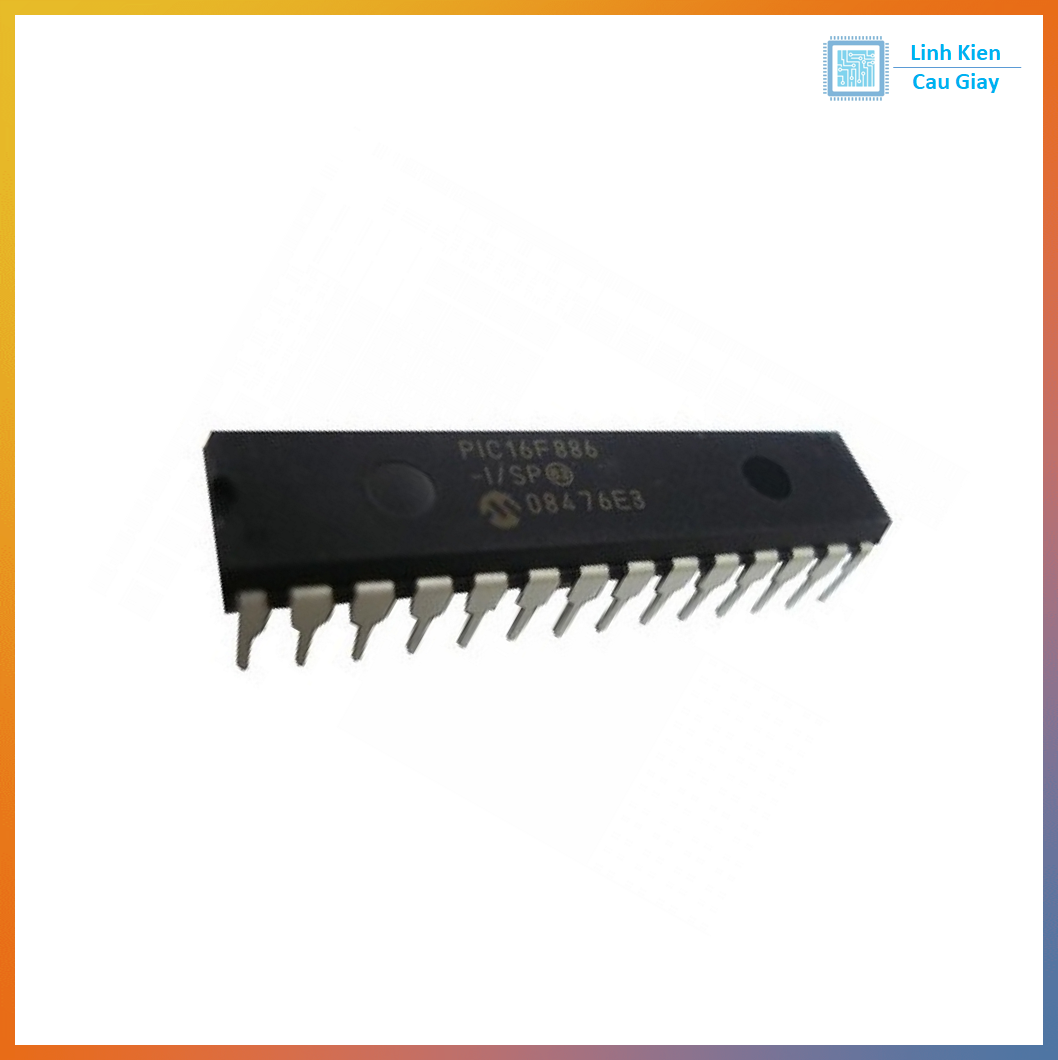

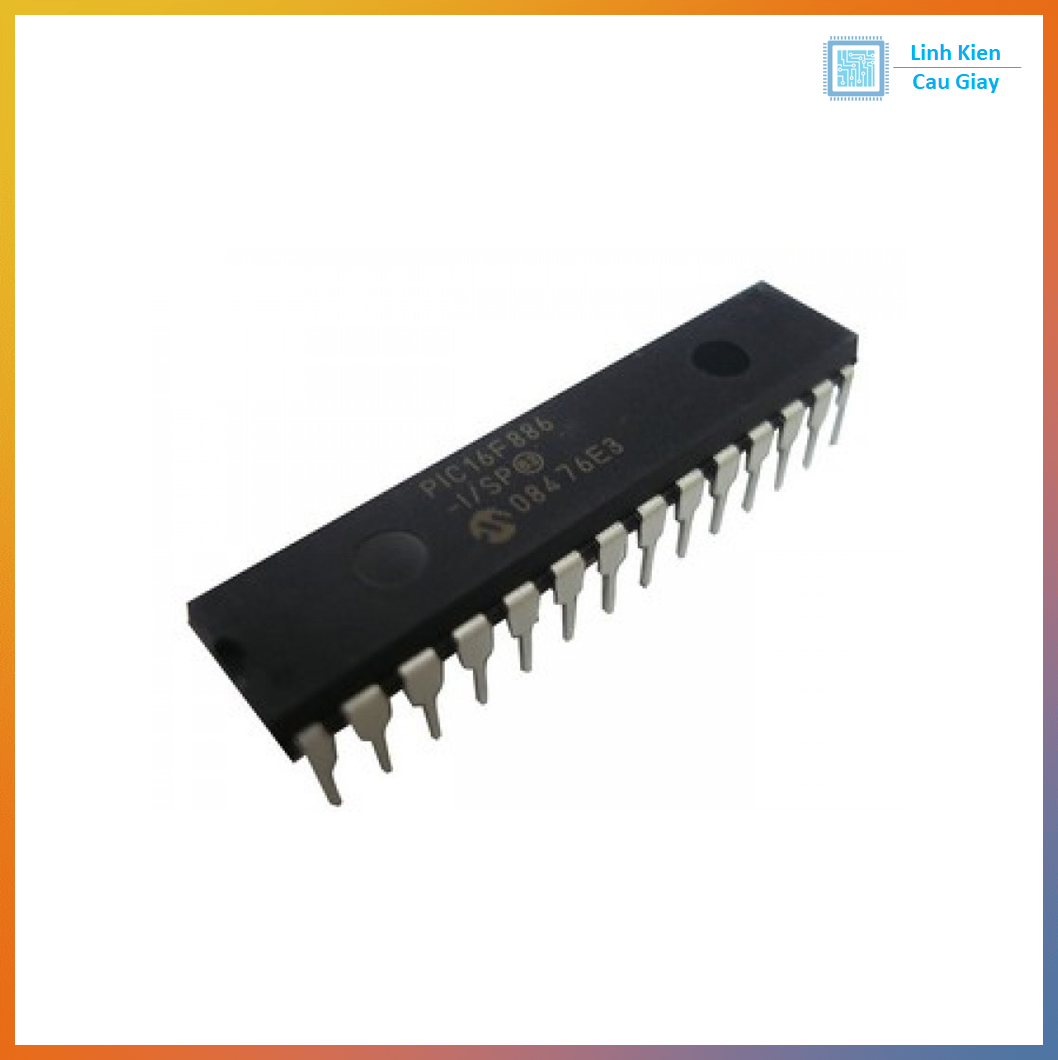

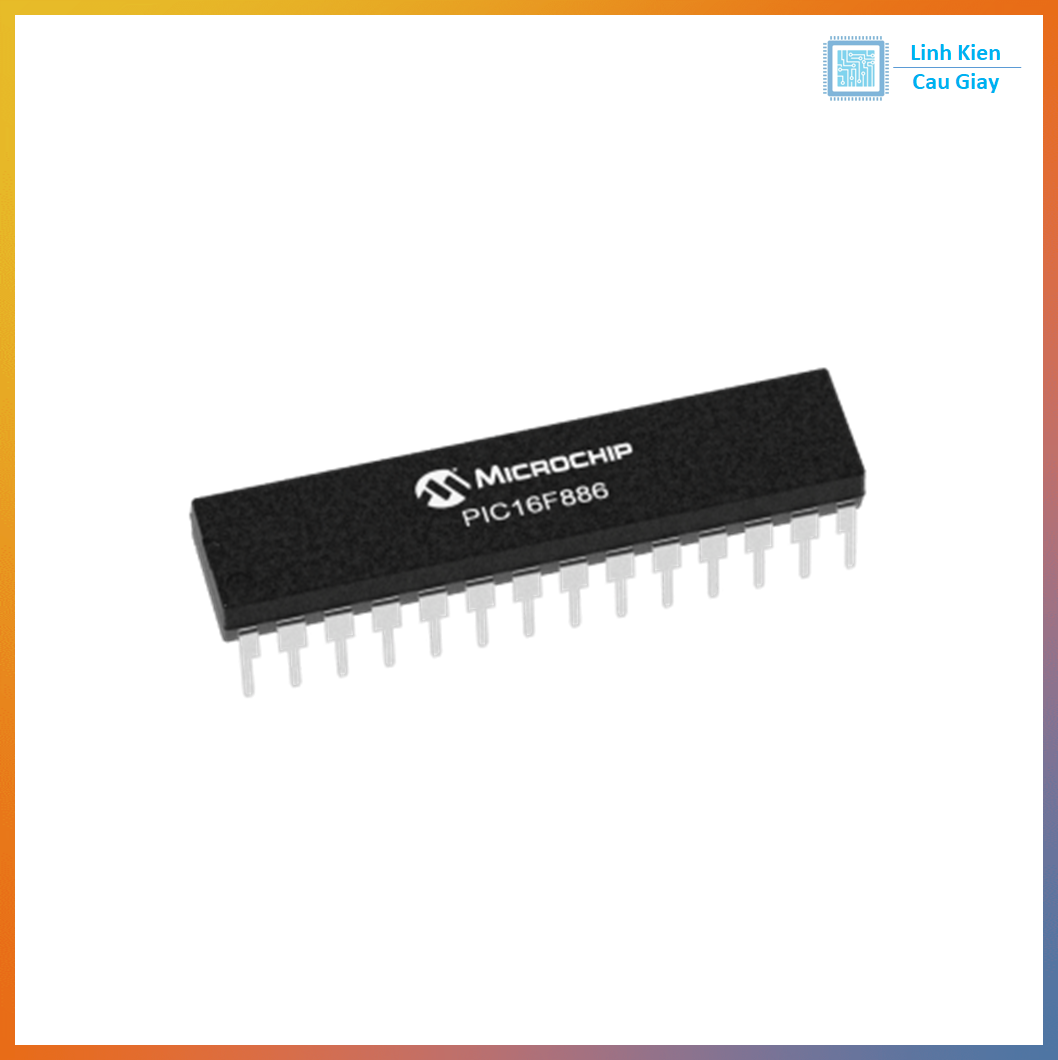

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
