Module Màn Hình LCD5110

(Mã SP:CG000136)

Thương hiệu: Chưa cập nhật | LCD5110, Màn Hình, lcd,

Đánh giá

Giá

47.000₫

Mô tả :

LCD5110 là module màn hình đơn sắc 84x48 pixel, thường được sử dụng trong các điện thoại Nokia 5110 cũ, nay rất phổ biến trong các dự án Arduino, ESP32, STM32 để hiển thị văn bản, số liệu, đồ họa cơ bản nhờ tiêu thụ điện năng thấp và dễ lập trình.

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

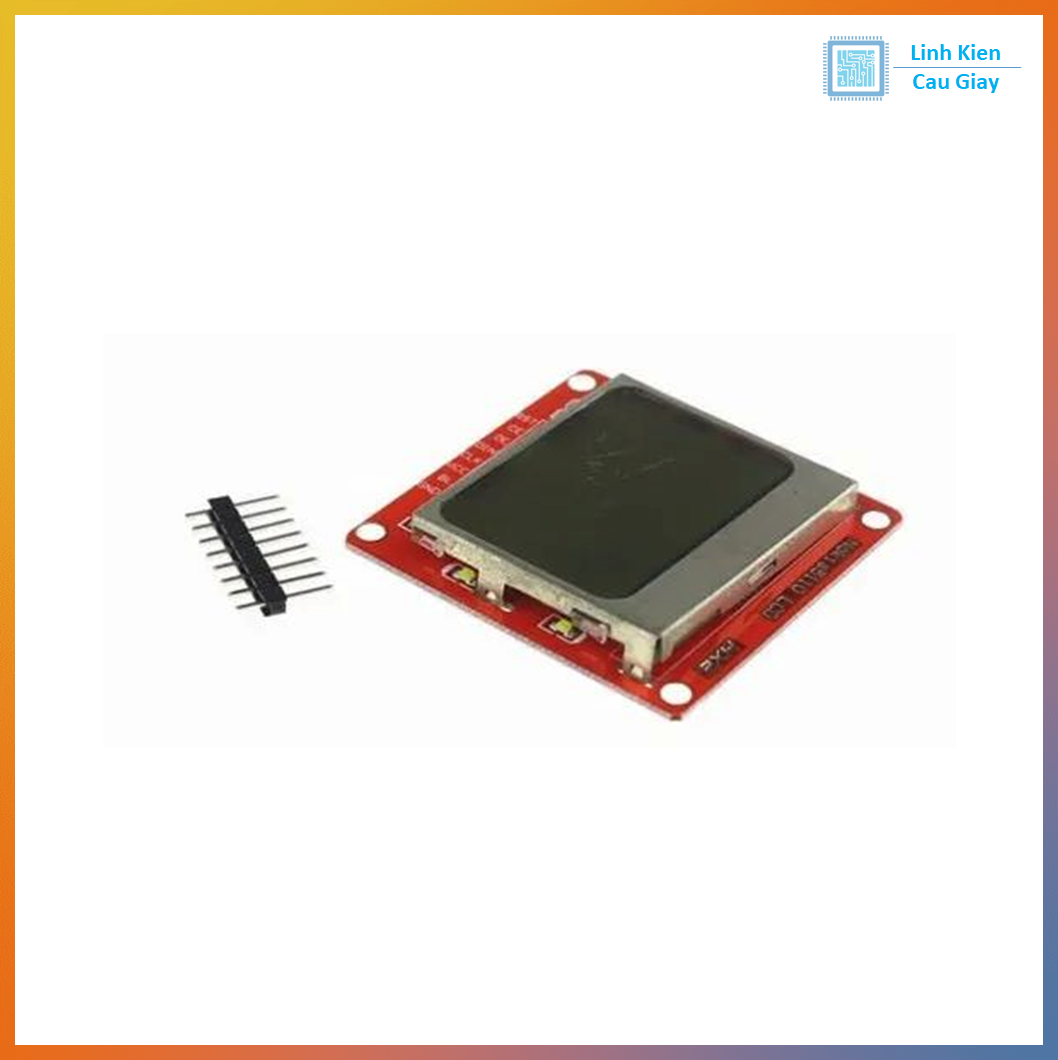

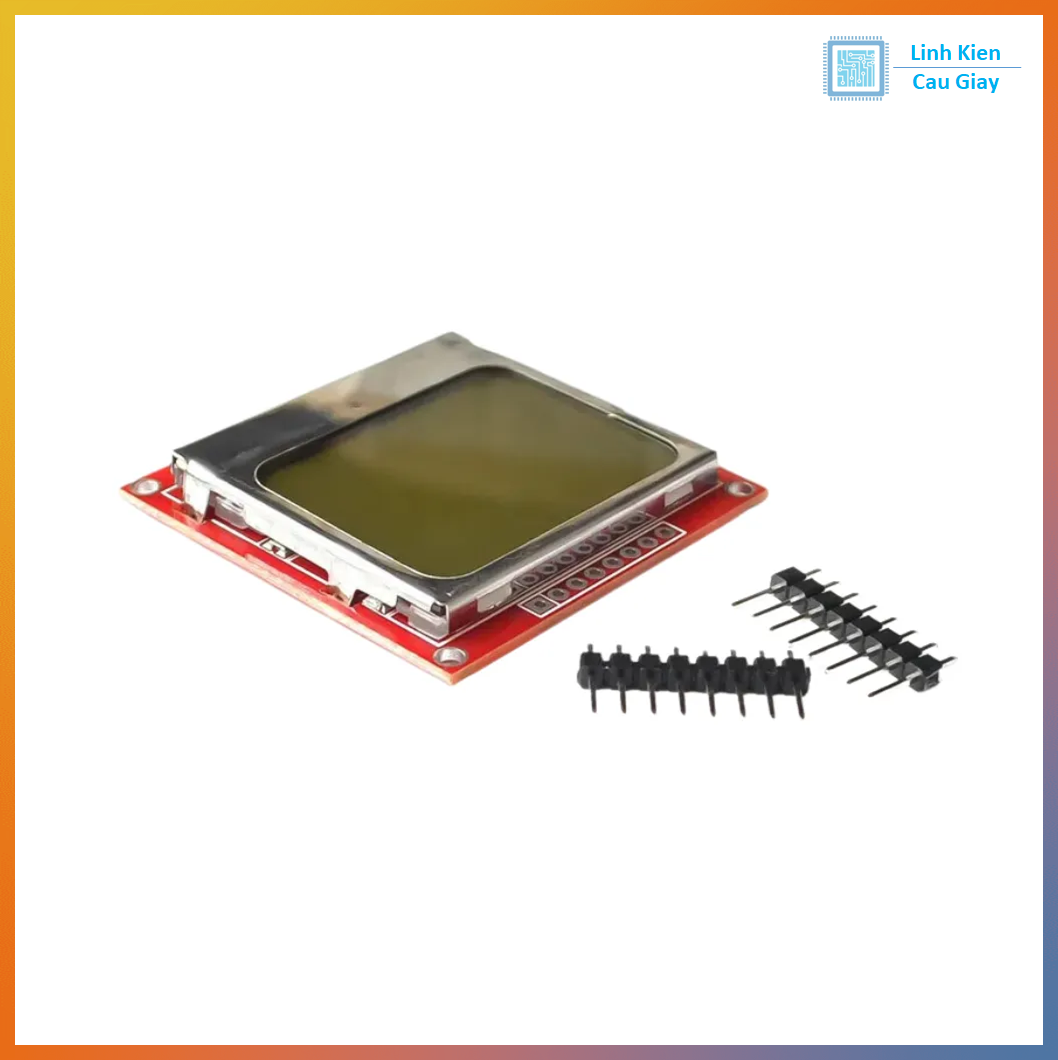

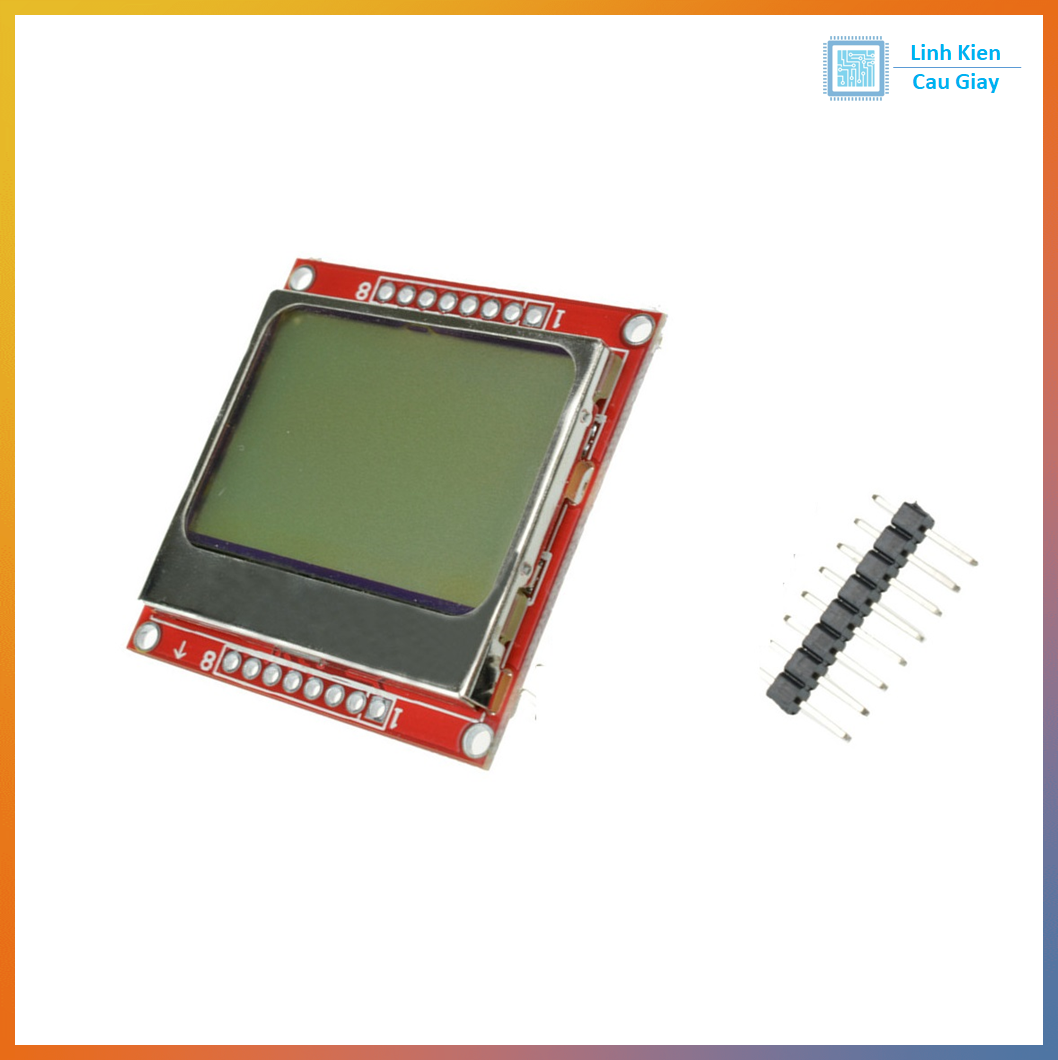

Module màn hình LCD5110 – Nokia 5110 Graphic Display (84x48 pixels) cho Arduino, ESP32, STM32

Mô tả sản phẩm

Màn hình LCD5110 có độ phân giải 84x48 pixel, hỗ trợ hiển thị chữ, số, ký tự và hình ảnh đơn sắc cơ bản. Sản phẩm sử dụng driver PCD8544, giao tiếp SPI, dễ dàng kết nối với các vi điều khiển phổ biến như Arduino, ESP8266, ESP32, STM32, Raspberry Pi.
Ưu điểm của LCD5110 là giá rẻ, tiết kiệm điện năng, hiển thị rõ ràng, thích hợp cho các dự án DIY, hiển thị thông số cảm biến, thời gian, menu điều khiển.

Ứng dụng

Hiển thị thông số cảm biến trong dự án Arduino/ESP32.
Màn hình cho robot, máy đo, đồng hồ DIY.
Hiển thị text, đồ họa cơ bản, menu điều khiển.
Thiết bị IoT giá rẻ, hệ thống nhúng, giáo dục.

Sơ đồ chân

RST: Reset màn hình.
CE (CS): Chip Enable (chọn màn hình).
DC: Data/Command chọn chế độ.
DIN (MOSI): Dữ liệu đầu vào.
CLK (SCLK): Xung clock SPI.
VCC: Nguồn cấp 3.3V (tối đa 3.6V).
BL: Đèn nền (có thể nối qua điện trở).
GND: Mass.

Thông số kĩ thuật

Độ phân giải: 84 x 48 pixel.
Driver: PCD8544.
Điện áp hoạt động: 2.7V – 3.6V (khuyến nghị 3.3V).
Giao tiếp: SPI (4 dây).
Màu hiển thị: đơn sắc (đen/trắng).
Kích thước màn hình: ~ 45mm x 35mm.
Dòng tiêu thụ: < 200 µA (tiết kiệm điện năng).
Có đèn nền LED hỗ trợ.

Hướng dẫn sử dụng

Kết nối LCD5110 với Arduino/ESP32 qua giao tiếp SPI (chú ý mức điện áp 3.3V, cần dùng điện trở chia áp khi giao tiếp với 5V).
Cài đặt thư viện hỗ trợ: Adafruit PCD8544 hoặc LCD5110_Graph.
Nạp code ví dụ để hiển thị chữ, số, cảm biến.
Có thể điều khiển bật/tắt đèn nền qua chân BL.
