IC CD4001 – IC Cổng NOR 4 Cổng (NOR 2 Ngõ Vào)

Mô tả sản phẩm

IC CD4001 là IC logic CMOS họ 4000 gồm 4 cổng NOR 2 ngõ vào (Quad 2-Input NOR Gate). CD4001 được dùng rất nhiều trong mạch logic số cơ bản, tạo chốt RS latch, tạo dao động RC đơn giản, đảo tín hiệu (nối chung 2 ngõ vào), mạch điều khiển liên động và kit học tập. Ưu điểm: chạy điện áp rộng, tiêu thụ thấp, dễ dùng, phù hợp DIY và sửa chữa mạch điện tử.

CD4001 tích hợp 4 cổng NOR độc lập. Cổng NOR cho ra mức “1” chỉ khi cả hai đầu vào đều “0”; chỉ cần một đầu vào lên “1” thì đầu ra sẽ về “0”. Đây là một cổng logic “cơ bản” có thể dùng để tạo nhiều hàm logic khác nhau khi ghép mạch. CD4001 đặc biệt hay dùng làm mạch chốt RS (RS latch) để nhớ trạng thái, hoặc làm cổng NOT bằng cách nối chung 2 đầu vào.

Ứng dụng

Mạch logic số cơ bản: NOR, NOT, OR (ghép cổng), các mạch điều kiện
Mạch chốt RS latch (nhớ trạng thái), mạch chống dội nút nhấn
Mạch tạo dao động RC đơn giản, mạch nhấp nháy LED (tùy cấu hình)
Mạch điều khiển liên động: khóa/mở theo điều kiện logic
Mạch học tập: thực hành bảng chân trị, cổng logic CMOS

Sơ đồ chân

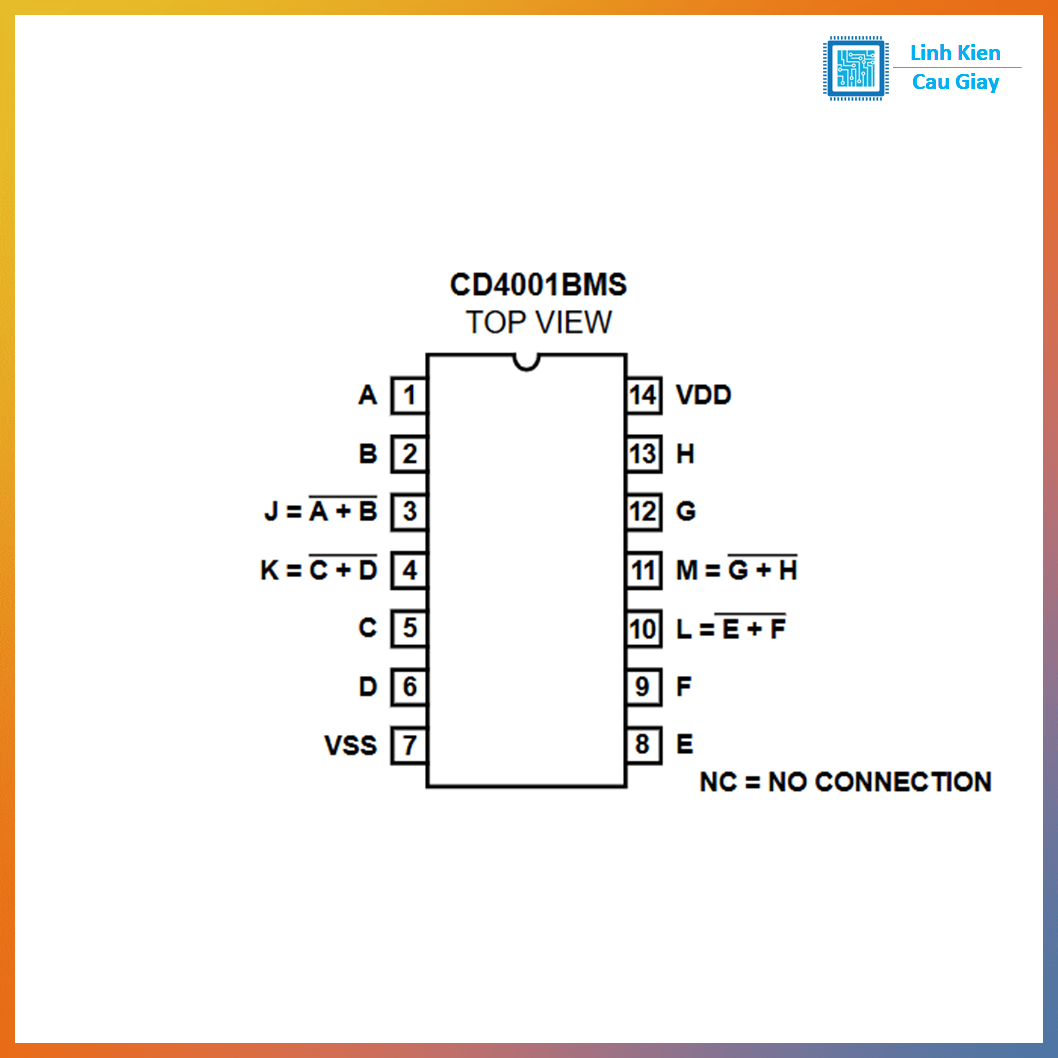

 (Pinout – tổng quan, DIP14/SOP14 phổ biến)
CD4001 thường dạng 14 chân gồm:
4 cổng NOR: mỗi cổng có 2 chân IN và 1 chân OUT
VDD: nguồn dương
VSS: GND

Quad NOR” = 4 cổng giống nhau, dùng độc lập.

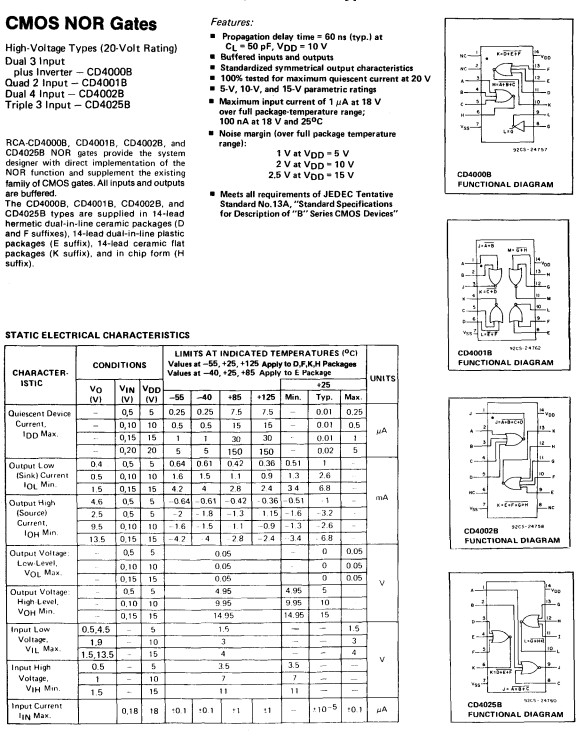

Thông số kĩ thuật

Chức năng: Quad 2-input NOR gate
Công nghệ: CMOS 4000 series
Điện áp hoạt động (VDD): thường 3V–15V (tùy hãng/biến thể)
Số cổng: 4 cổng NOR, mỗi cổng 2 input
Tiêu thụ: thấp (CMOS)

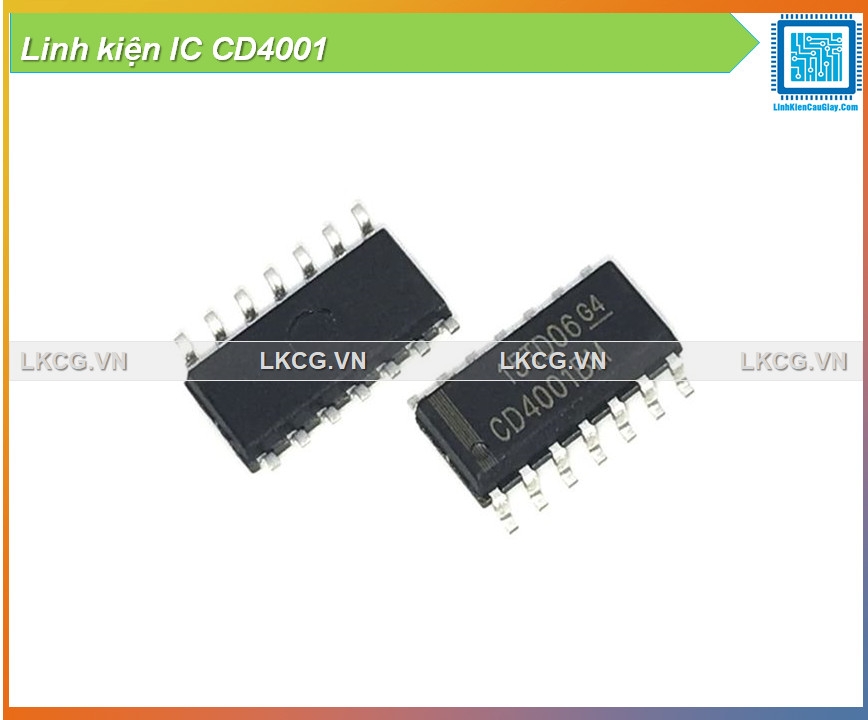

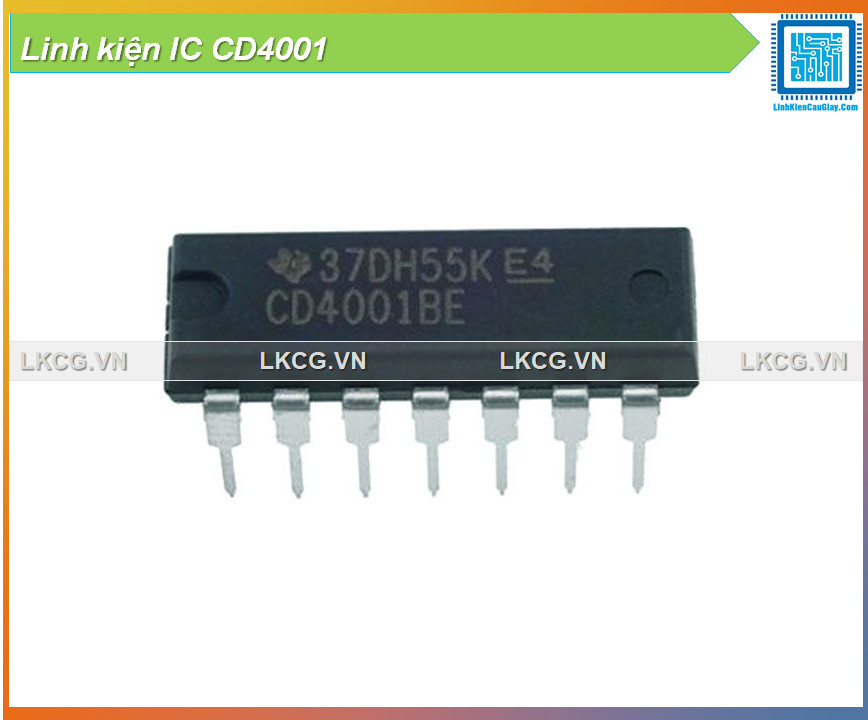

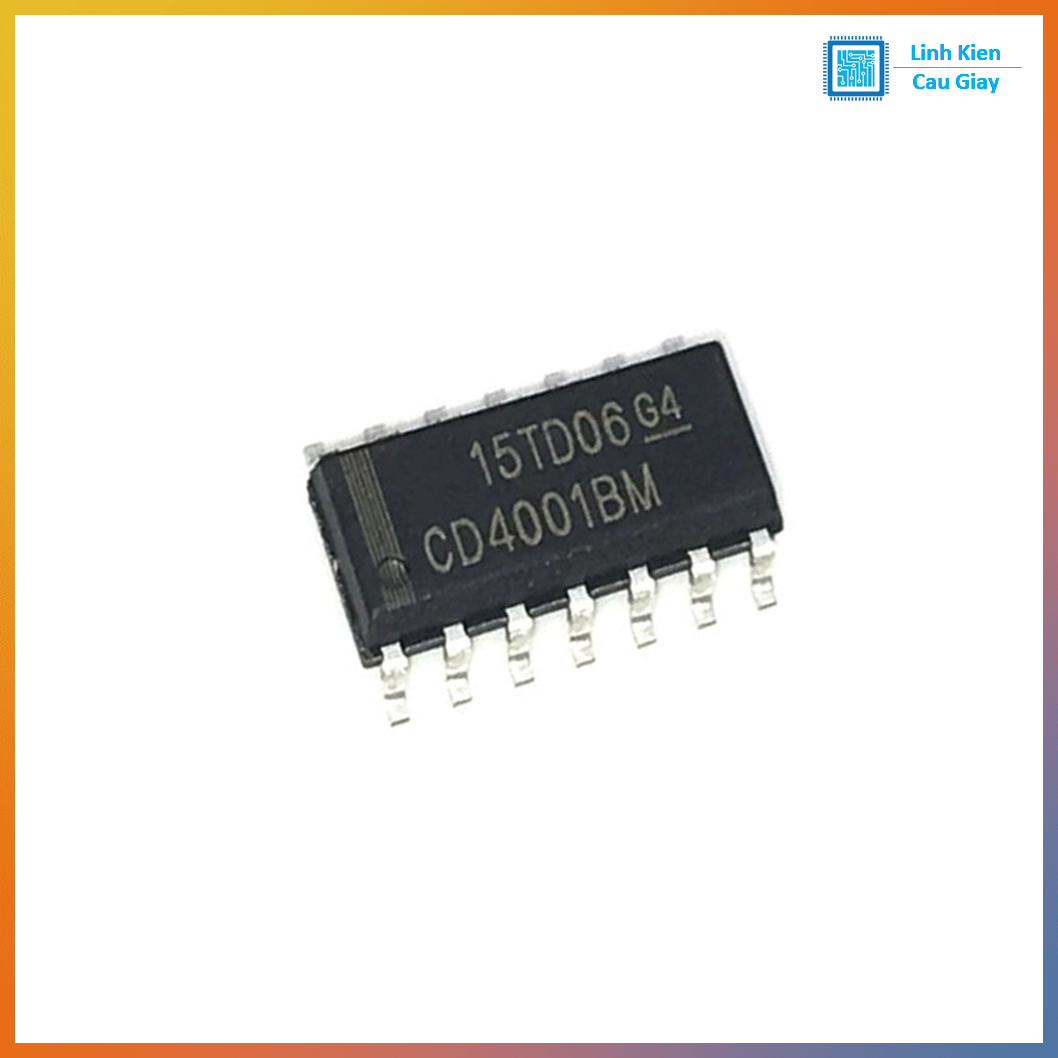

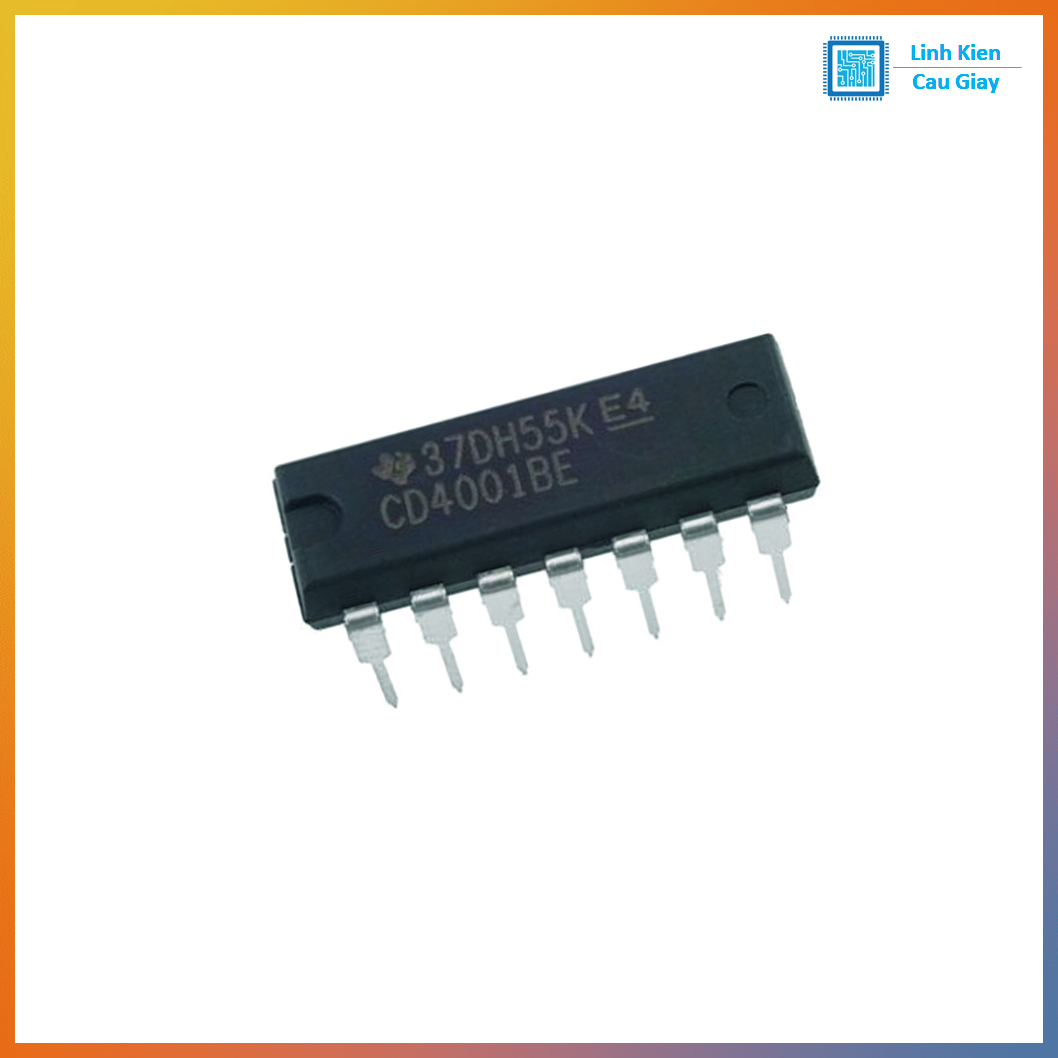

Đóng gói phổ biến: DIP-14 (chân cắm), SOP-14 (chân dán)

Hướng dẫn sử dụng

Bước 1: Cấp nguồn
VDD → 5V hoặc 3.3V (tùy hệ)
VSS → GND
Gắn tụ 100nF sát VDD–GND để lọc nhiễu

Bước 2: Đưa tín hiệu vào 2 chân IN của 1 cổng
Lấy OUT tương ứng sang mạch sau (LED qua điện trở, logic, MCU…)

Bảng logic NOR (1 cổng)
IN1 IN2 → OUT
0 0 → 1
0 1 → 0
1 0 → 0
1 1 → 0

Mẹo dùng nhanh
Làm cổng NOT: nối IN1 = IN2 = tín hiệu vào → OUT sẽ bị đảo
Không để chân IN bị treo: nên kéo lên/kéo xuống bằng điện trở nếu tín hiệu hở
