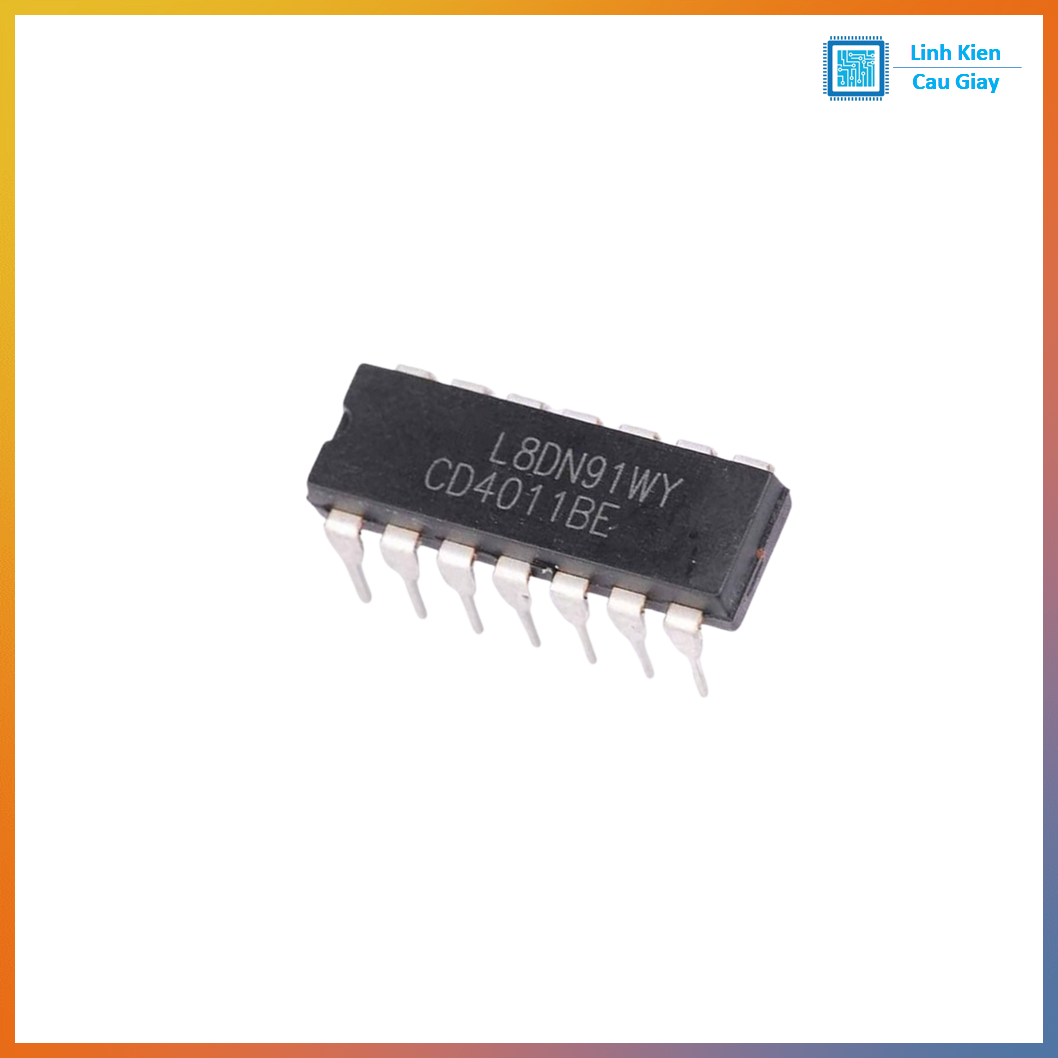

IC CD4011 – IC Cổng NAND 4 Cổng (NAND 2 Ngõ Vào)

Mô tả sản phẩm

IC CD4011 là IC logic CMOS họ 4000, gồm 4 cổng NAND 2 ngõ vào (Quad 2-Input NAND Gate). CD4011 được dùng cực phổ biến trong mạch logic cơ bản, tạo dao động RC đơn giản, mạch chốt/nhớ (latch), tạo xung, đảo tín hiệu (bằng cách nối chung 2 ngõ vào), mạch điều khiển và học tập điện tử số. IC chạy dải điện áp rộng, tiêu thụ thấp, dễ lắp cho DIY, sửa chữa và giảng dạy.

CD4011 tích hợp 4 cổng NAND độc lập, mỗi cổng có 2 đầu vào. Cổng NAND cho ra mức “0” chỉ khi cả hai đầu vào đều “1”, còn lại sẽ ra mức “1”. Nhờ tính “đa dụng”, NAND có thể ghép thành hầu hết các hàm logic (NOT/AND/OR/XOR…), tạo mạch chốt RS latch, tạo mạch dao động RC, tạo xung trễ… CD4011 là lựa chọn kinh điển cho các mạch logic dùng pin/nguồn thấp vì đặc tính CMOS tiêu thụ dòng nhỏ.

Ứng dụng

Mạch logic số cơ bản: NAND, NOT, AND/OR (ghép cổng)
Tạo mạch đảo (NOT): nối chung 2 ngõ vào của 1 cổng NAND
Mạch chốt RS latch, mạch nhớ trạng thái, chống dội nút nhấn (debounce)
Mạch tạo xung/dao động RC đơn giản, mạch nhấp nháy LED (tùy cấu hình)
Mạch điều khiển tín hiệu: khóa/mở, tạo điều kiện, logic liên động

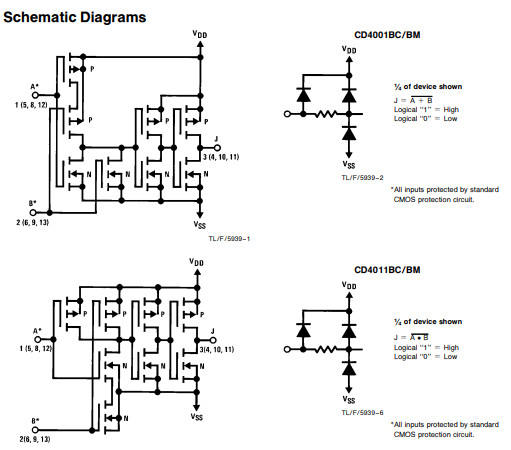

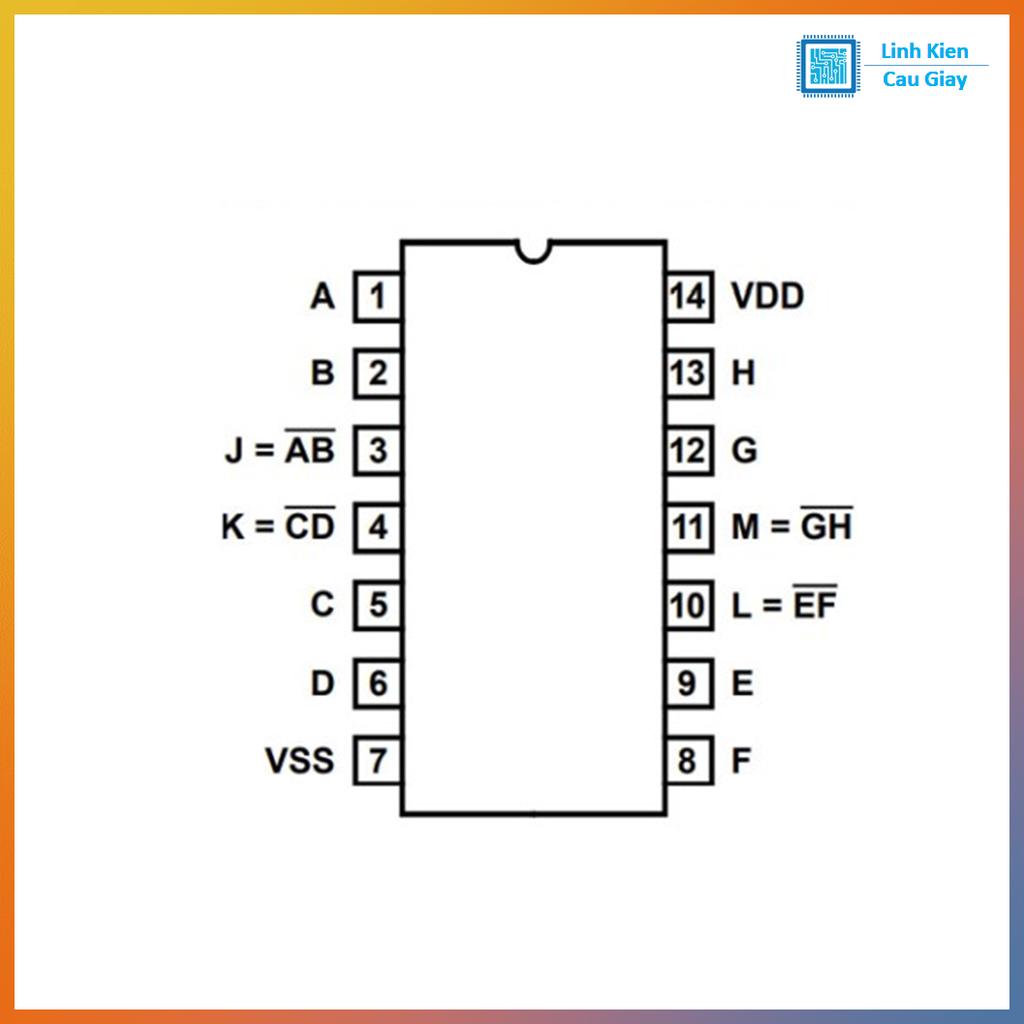

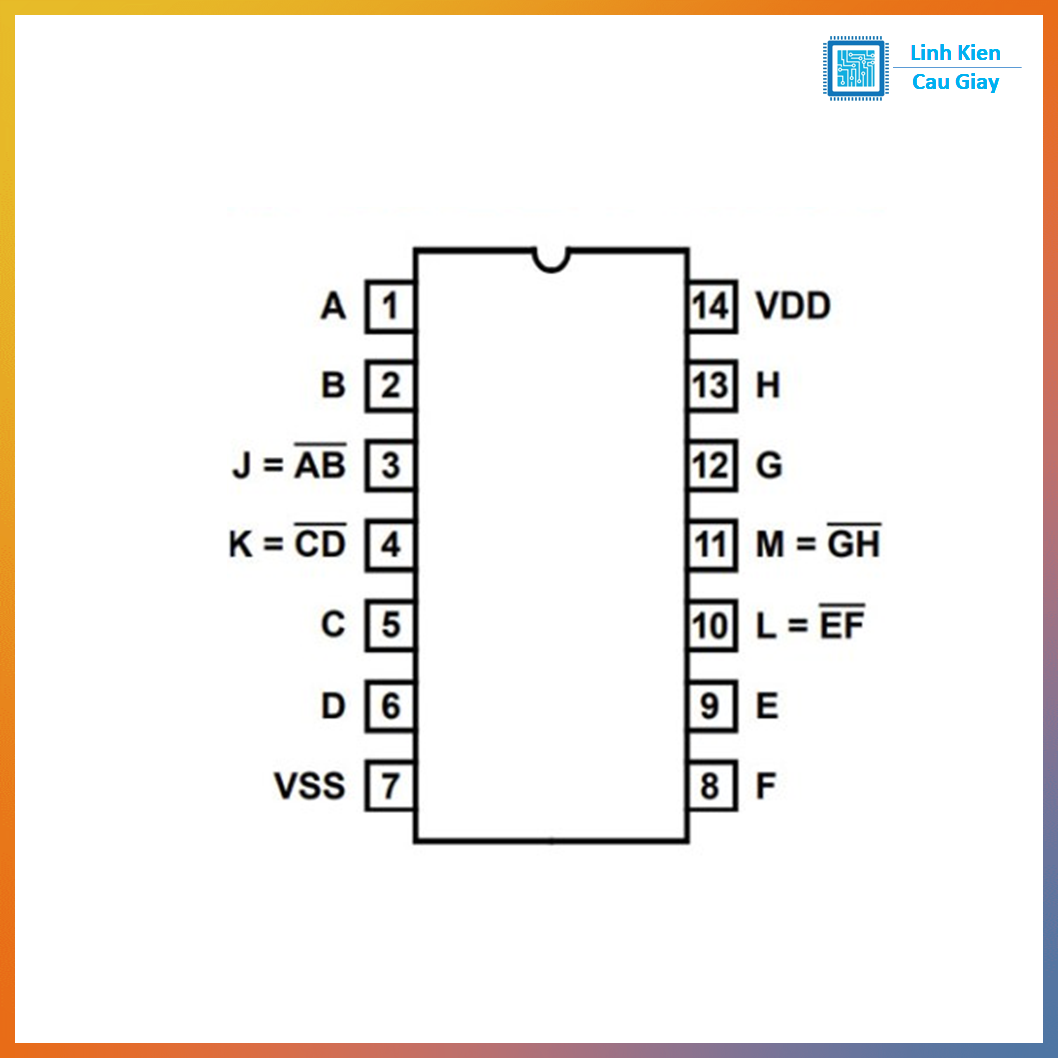

Sơ đồ chân

CD4011 thường ở dạng 14 chân gồm:
4 cổng NAND: mỗi cổng có 2 chân IN và 1 chân OUT
VDD: nguồn dương
VSS: GND

 “Quad NAND” = 4 cổng giống nhau, dùng độc lập.

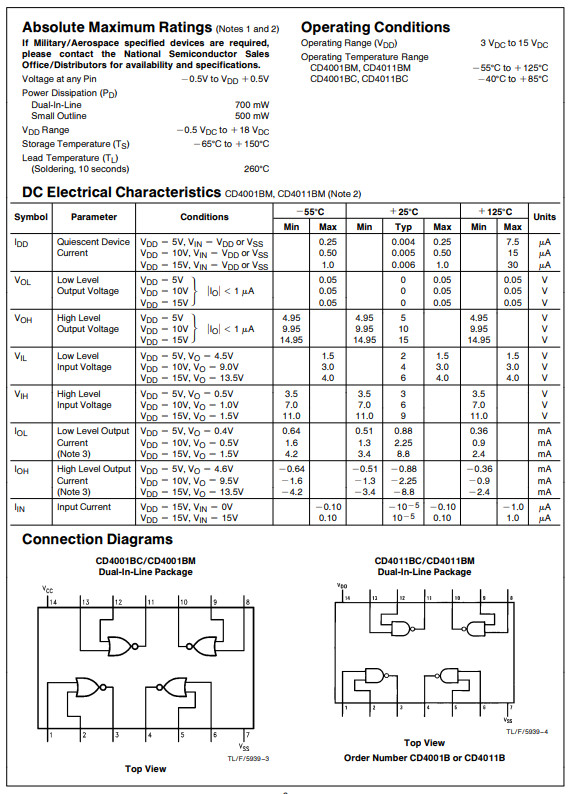

Thông số kĩ thuật

Chức năng: Quad 2-input NAND gate
Công nghệ: CMOS 4000 series
Điện áp hoạt động (VDD): thường 3V–15V (tùy hãng/biến thể)
Số cổng: 4 cổng NAND, mỗi cổng 2 input
Tiêu thụ: thấp (CMOS)

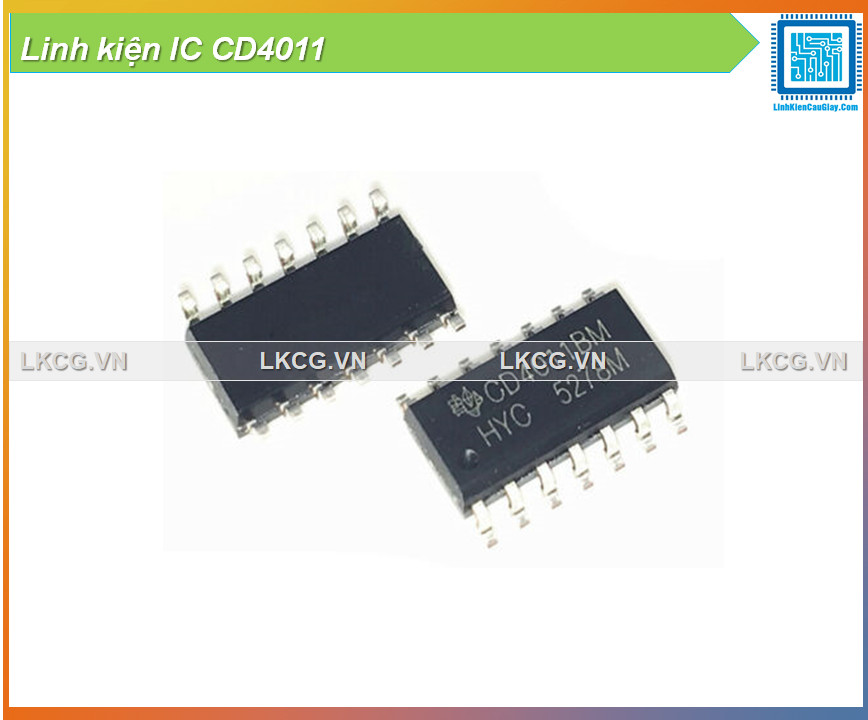

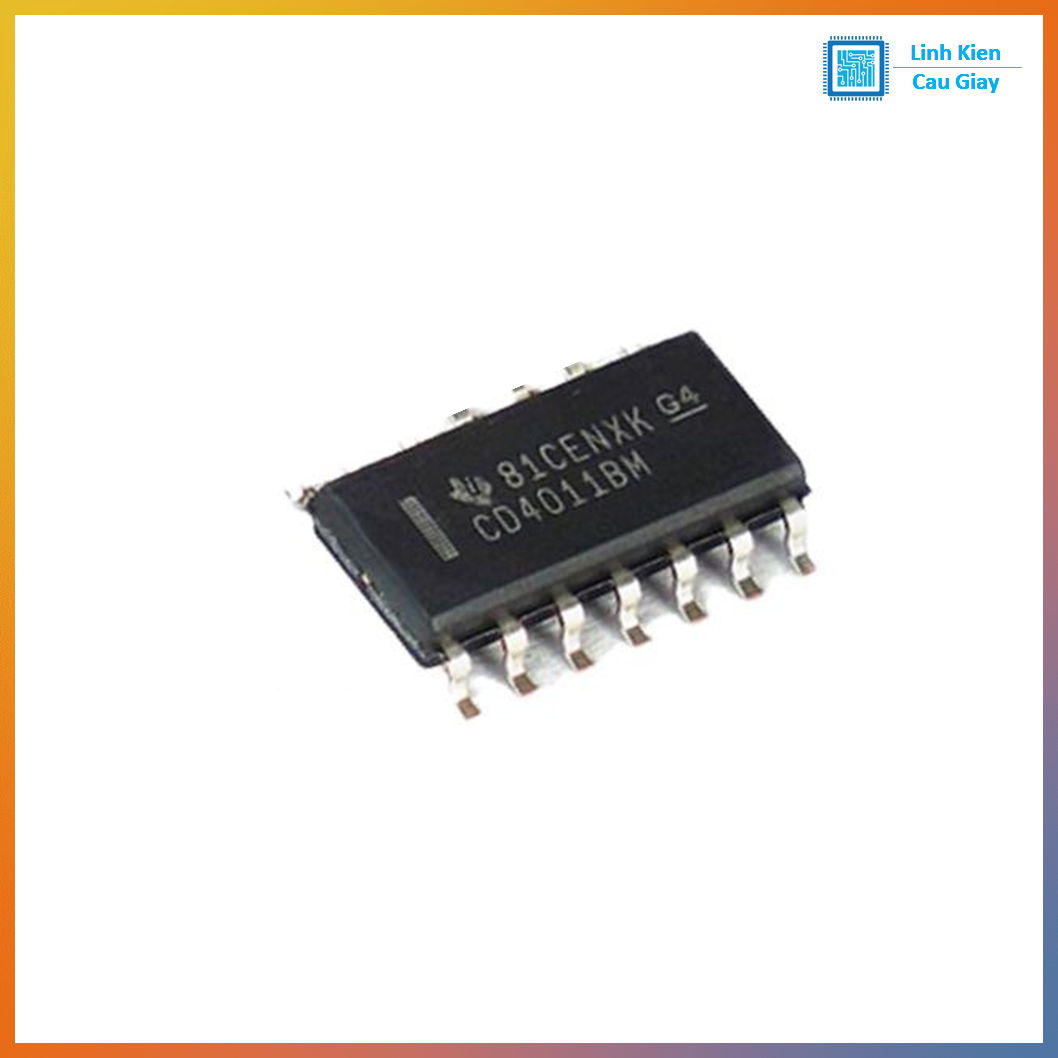

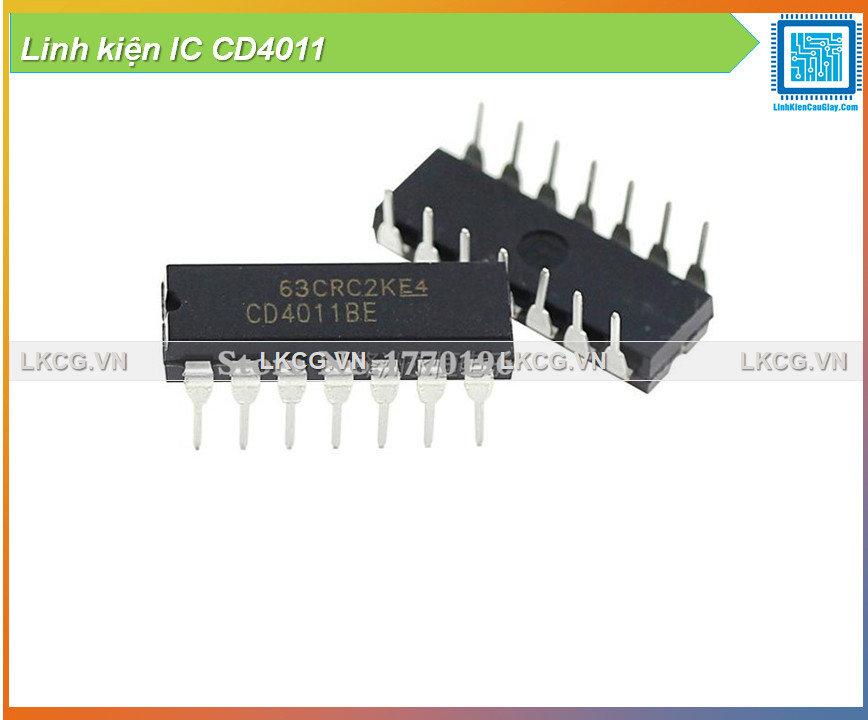

Đóng gói phổ biến: DIP-14 (chân cắm), SOP-14 (chân dán)

Hướng dẫn sử dụng

Bước 1: Cấp nguồn
VDD → 5V hoặc 3.3V (tùy hệ)
VSS → GND
Gắn tụ 100nF sát VDD–GND để lọc nhiễu

Bước 2: Đưa tín hiệu vào 2 chân IN của một cổng
Lấy OUT tương ứng đưa sang mạch sau (LED qua điện trở, sang IC khác, vào MCU…)

Bảng logic NAND (1 cổng)
IN1 IN2 → OUT
0     0 → 1
0     1 → 1
1     0 → 1
1     1 → 0

Mẹo dùng nhanh
Làm cổng NOT: nối IN1 = IN2 = tín hiệu vào → OUT sẽ bị đảo
Không để chân IN bị treo: nên kéo lên/kéo xuống bằng điện trở nếu tín hiệu hở

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
