IC CD4050 – IC Đệm 6 Kênh / IC Chuyển Mức Logic 5V sang 3.3V (Hex Buffer)

Mô tả sản phẩm

IC CD4050 (CD4050B) là IC đệm tín hiệu 6 kênh (Hex Buffer) thuộc họ CMOS 4000, nổi bật với khả năng chuyển mức logic (level shifting) và đặc biệt hay dùng để chuyển tín hiệu 5V xuống 3.3V khi giao tiếp với ESP32/ESP8266, STM32, Raspberry Pi… CD4050 hoạt động dải điện áp rộng, chống nhiễu tốt, tiêu thụ thấp, phù hợp làm mạch đệm/bảo vệ tín hiệu, khuếch đại dòng điều khiển, tách tải cho các đường tín hiệu như SPI, I2C (theo hướng phù hợp), UART, tín hiệu điều khiển LED, relay qua tầng sau.

CD4050 là IC gồm 6 cổng đệm không đảo (non-inverting). Nhiệm vụ chính: nhận tín hiệu vào và xuất ra tín hiệu tương tự nhưng “khỏe” hơn (đệm/tách tải), đồng thời có thể dùng để chuyển mức logic khi điện áp ngõ vào cao hơn mức điện áp nuôi IC (thường dùng kiểu: cấp VDD = 3.3V, đưa tín hiệu 5V vào → ngõ ra sẽ theo mức 3.3V an toàn cho MCU 3.3V). Nhờ vậy CD4050 rất hữu ích khi cần bảo vệ GPIO và tăng độ ổn định đường tín hiệu.

Ứng dụng

Chuyển mức 5V → 3.3V cho ESP32/ESP8266/STM32/Raspberry Pi (SPI, UART, tín hiệu điều khiển)
Đệm tín hiệu: tách tải, giảm nhiễu, tăng ổn định khi dây dài hoặc nhiều tải treo chung
Bảo vệ chân MCU: hạn chế ảnh hưởng khi tín hiệu từ thiết bị ngoài không “sạch”
Tạo 6 kênh buffer song song: clock, data, CS, reset, enable…
Mạch giao tiếp module: LCD/OLED, SD card (một chiều), cảm biến digital

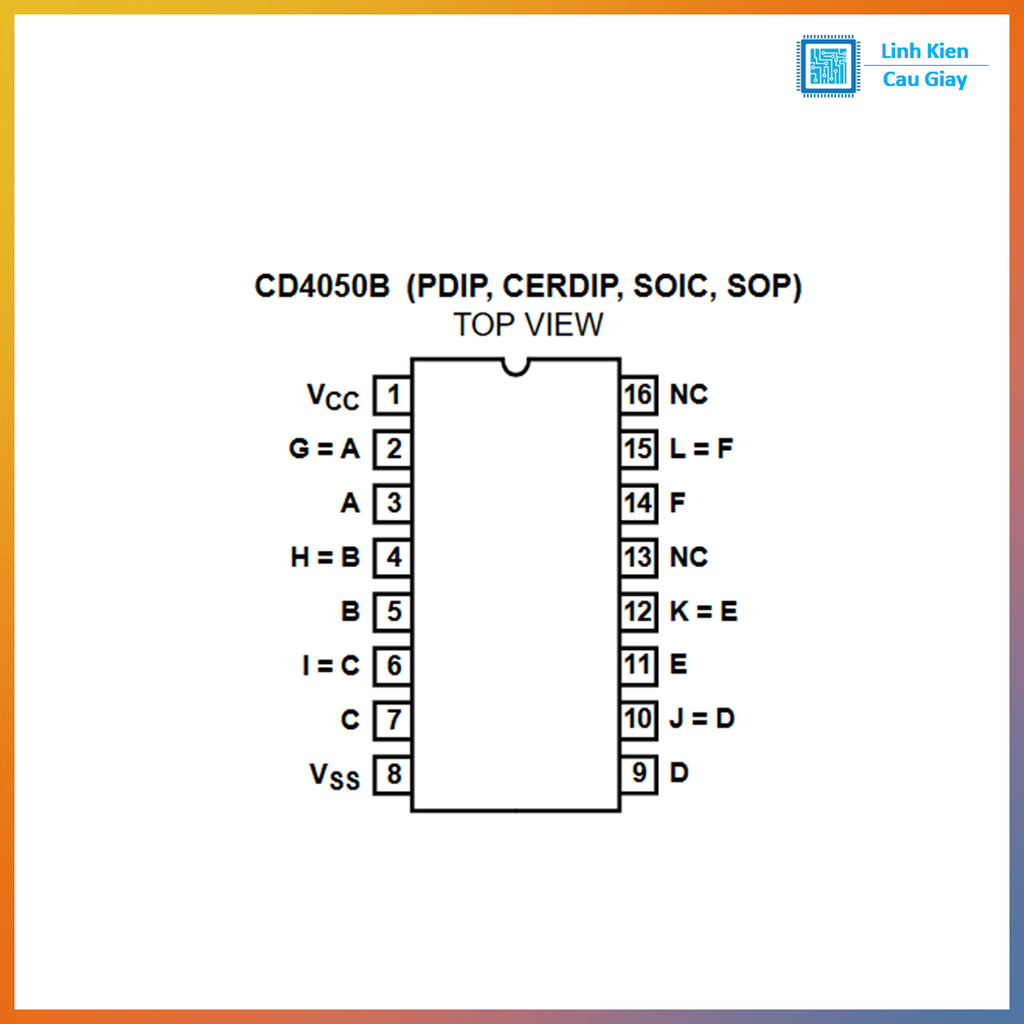

Sơ đồ chân

CD4050 có 6 cặp chân IN/OUT (A→Y) và chân nguồn. Tùy hãng sẽ ký hiệu:
1A/1Y, 2A/2Y, 3A/3Y, 4A/4Y, 5A/5Y, 6A/6Y
VDD: Nguồn dương
VSS: GND

Gợi ý dùng thực tế
Cấp VDD = 3.3V, VSS = GND
Tín hiệu 5V vào các chân A (IN)
Lấy tín hiệu 3.3V ra các chân Y (OUT)

Thông số kĩ thuật

Loại IC: Hex non-inverting buffer (6 kênh đệm không đảo)
Công nghệ: CMOS 4000 series
Điện áp hoạt động (VDD): thường 3V–15V (tùy hãng/biến thể)
Số kênh: 6 buffer độc lập
Tính năng: đệm tín hiệu, chuyển mức logic theo VDD (dùng phổ biến 5V→3.3V)

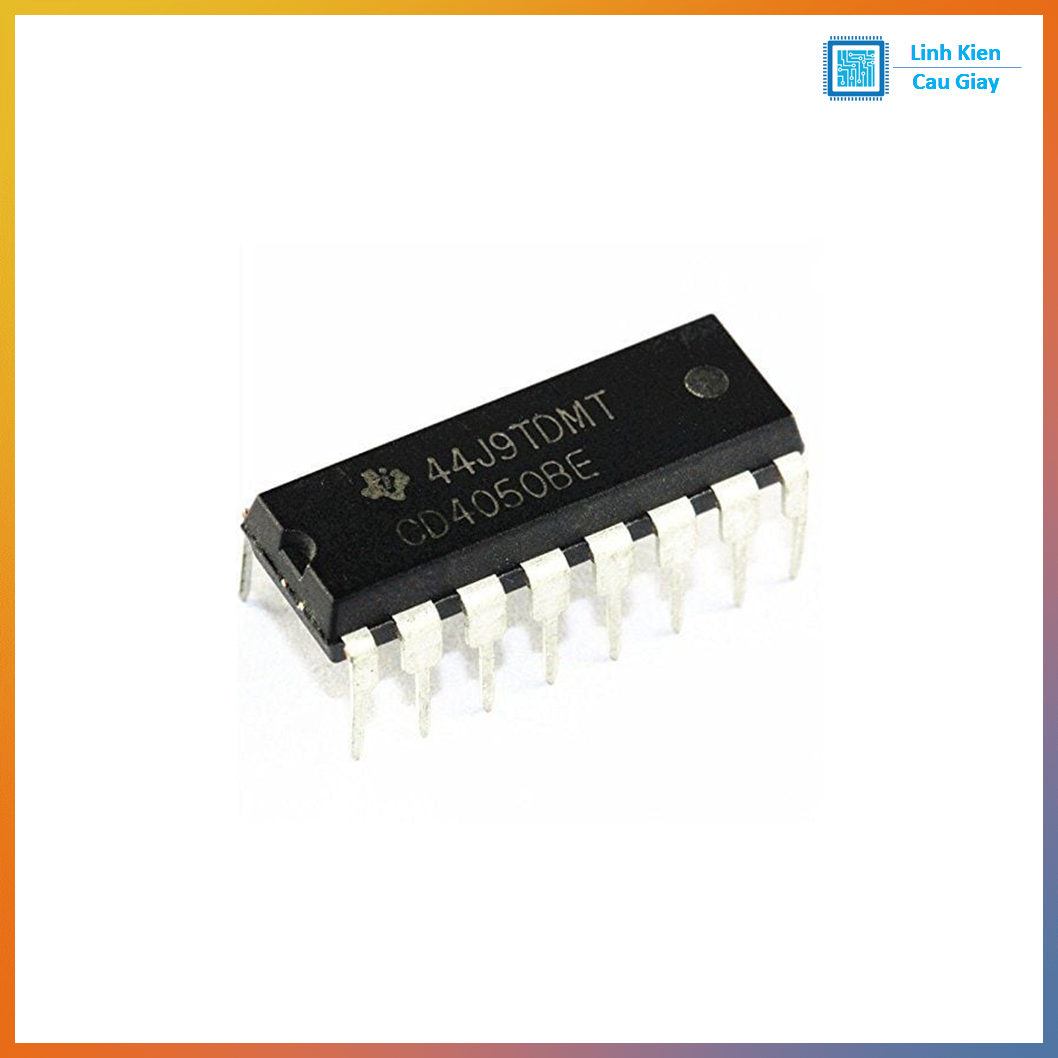

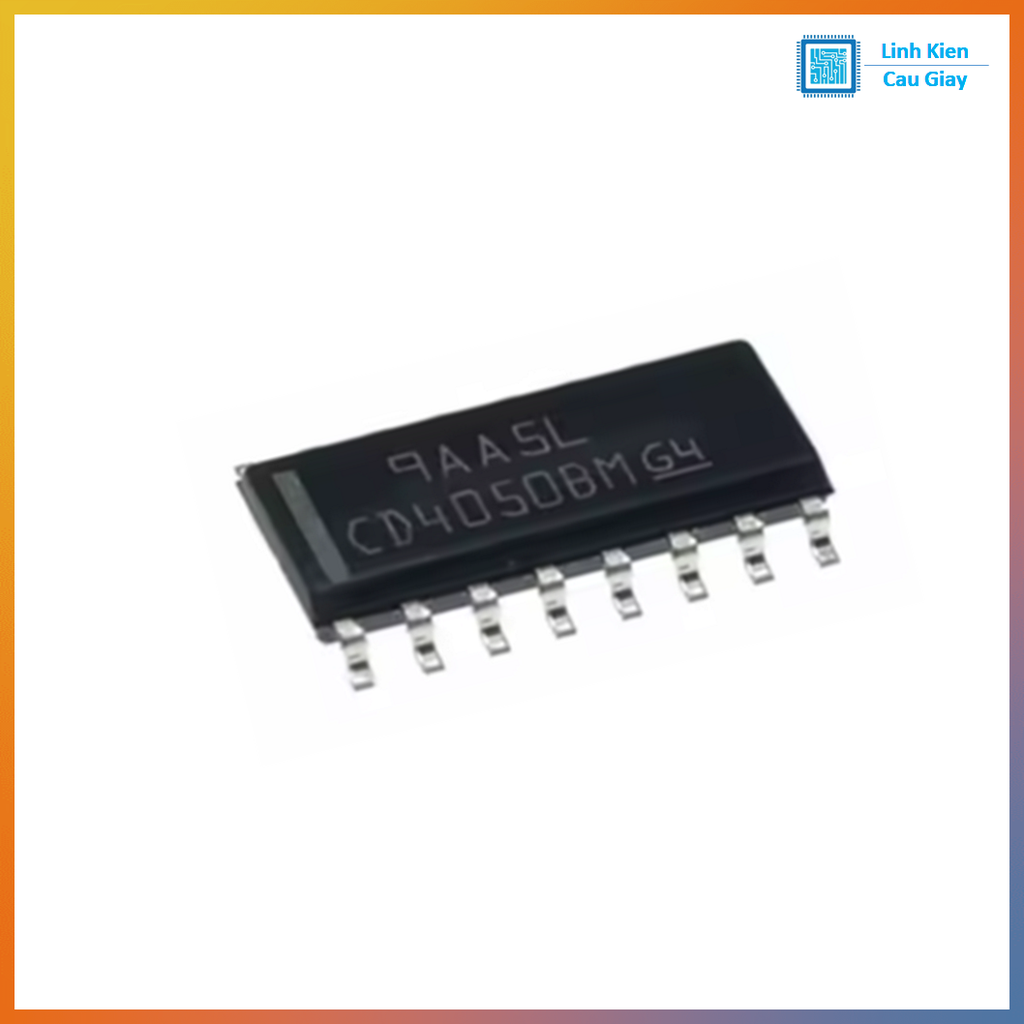

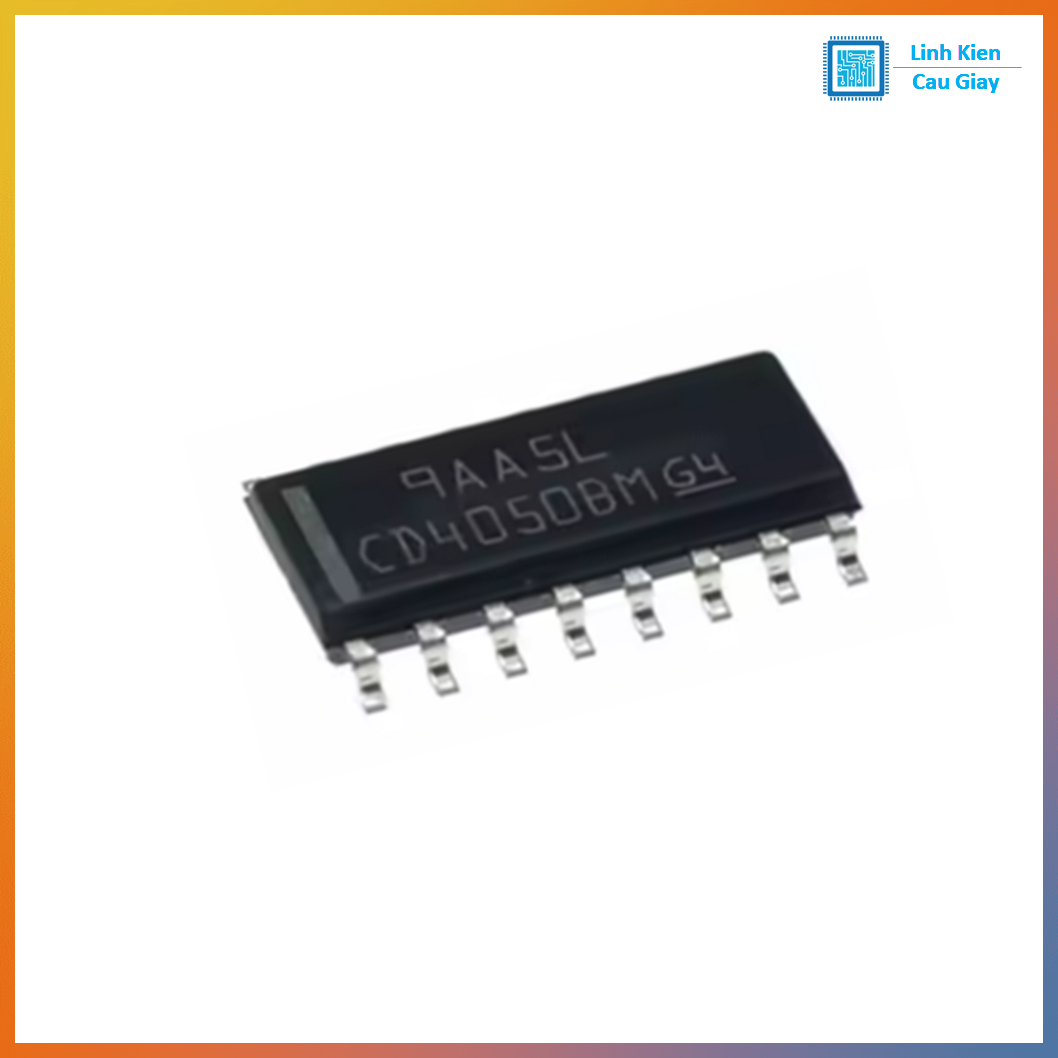

Đóng gói: DIP-16 (chân cắm), SOP-16/SSOP-16 (chân dán)
Tiêu thụ: thấp

Datasheeet

Hướng dẫn sử dụng

Cách 1: Chuyển mức 5V → 3.3V (phổ biến nhất)
B1: Cấp VDD = 3.3V, VSS = GND
B2: Đưa tín hiệu 5V (TX Arduino, SCK/MOSI…) vào chân IN (A)
B3: Lấy tín hiệu OUT (Y) đưa vào chân MCU 3.3V (RX ESP32, SCK/MOSI…)
B4: Gắn tụ 100nF sát VDD–GND để chống nhiễu

Cách 2: Làm bộ đệm tín hiệu cùng mức điện áp
Cấp VDD bằng đúng mức logic hệ thống (5V hoặc 3.3V) rồi đi qua buffer để tín hiệu khỏe và ổn định hơn

Lưu ý
CD4050 không đảo mức (0 vẫn là 0, 1 vẫn là 1)
Dùng cho tín hiệu tốc độ vừa phải là ổn; để dây gọn và có tụ decoupling sẽ chắc chắn hơn

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
