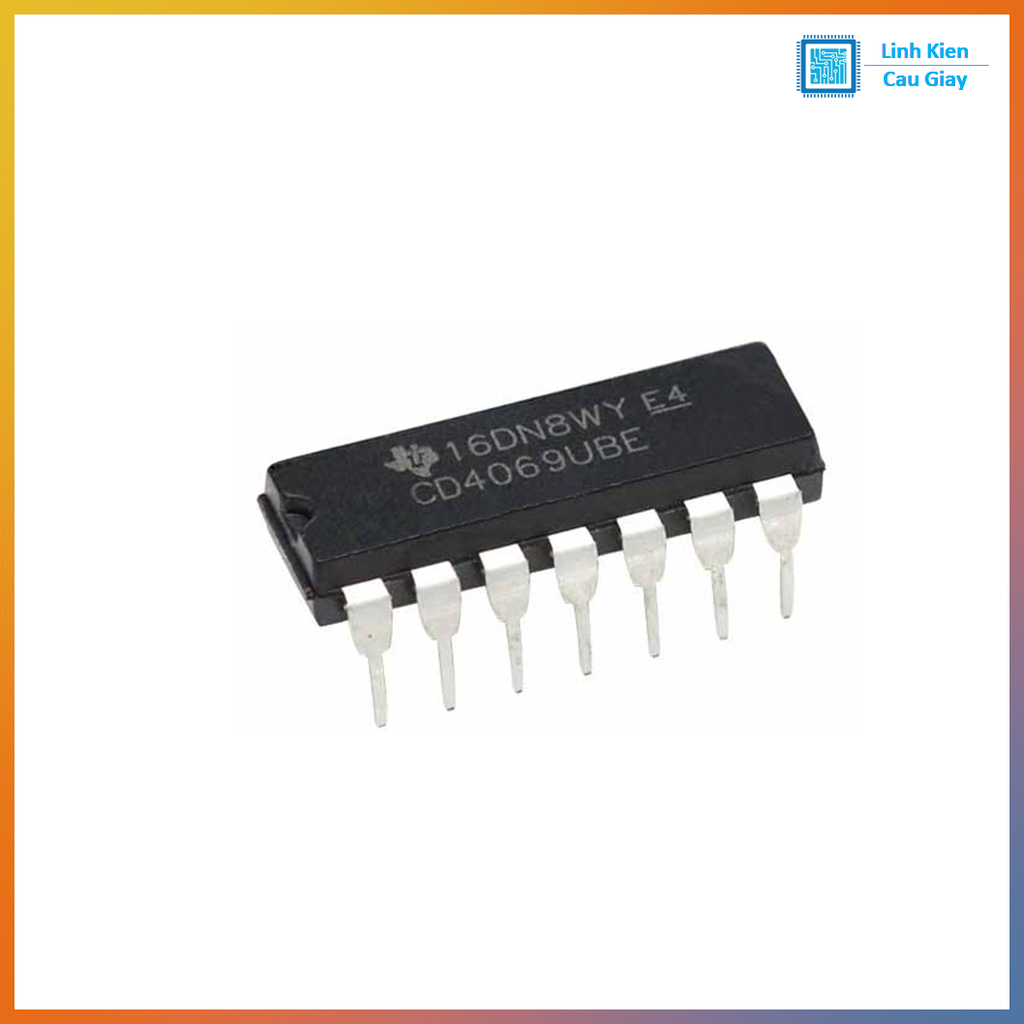

IC CD4069 – IC 6 cổng đảo NOT (Inverter)

Mô tả sản phẩm

IC CD4069 (CD4069UB) là IC gồm 6 cổng NOT (Inverter) thuộc họ CMOS 4000, dùng để đảo mức logic (0→1, 1→0), tạo mạch dao động RC, tạo xung clock, tạo tín hiệu vuông, đệm tín hiệu và xử lý tín hiệu số cơ bản. CD4069 rất phổ biến trong DIY vì mạch đơn giản, tiêu thụ thấp, chạy dải điện áp rộng. Lưu ý: bản CD4069UB (Unbuffered) thường được dùng nhiều để tạo dao động RC/âm thanh tốt hơn so với bản buffered.

CD4069 tích hợp 6 cổng NOT độc lập. Mỗi cổng nhận 1 tín hiệu vào và cho ra tín hiệu đảo. Ngoài việc đảo logic, CD4069 (đặc biệt bản UB) còn hay được dùng để tạo dao động bằng mạch RC, tạo tiếng “bíp”, bộ tạo xung đơn giản, hoặc làm tầng đệm/định dạng tín hiệu.

Ứng dụng

Đảo mức logic cho mạch số (0↔1)
Tạo mạch dao động RC (clock), nháy LED
Tạo xung vuông, định dạng tín hiệu vào
Mạch tạo âm đơn giản (buzzer/oscillator) với CD4069UB
Ghép mạch điều khiển, mạch báo hiệu, logic liên động

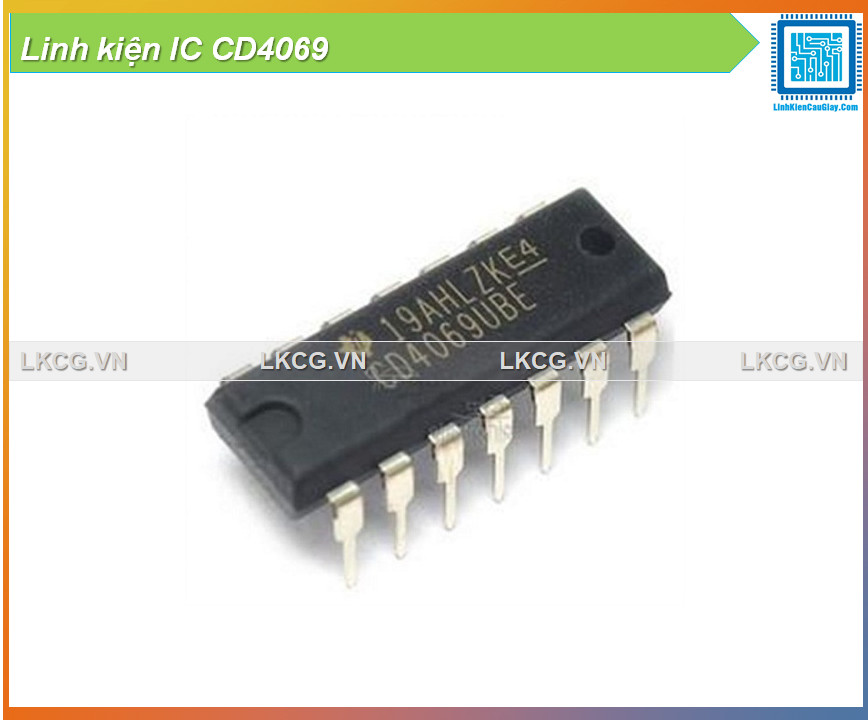

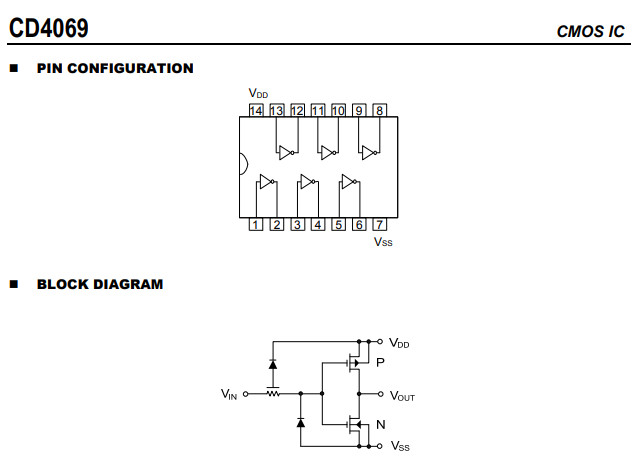

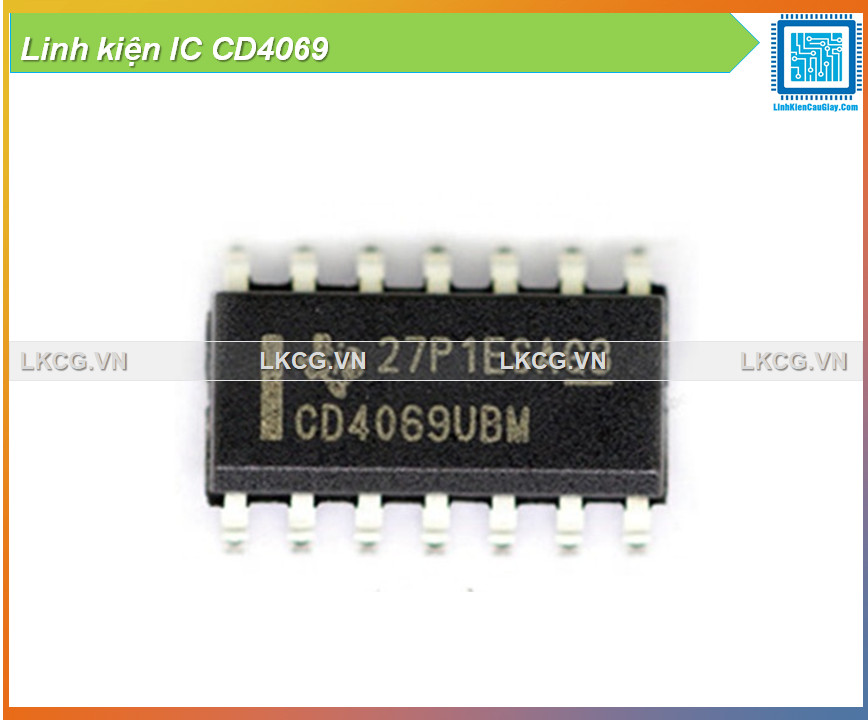

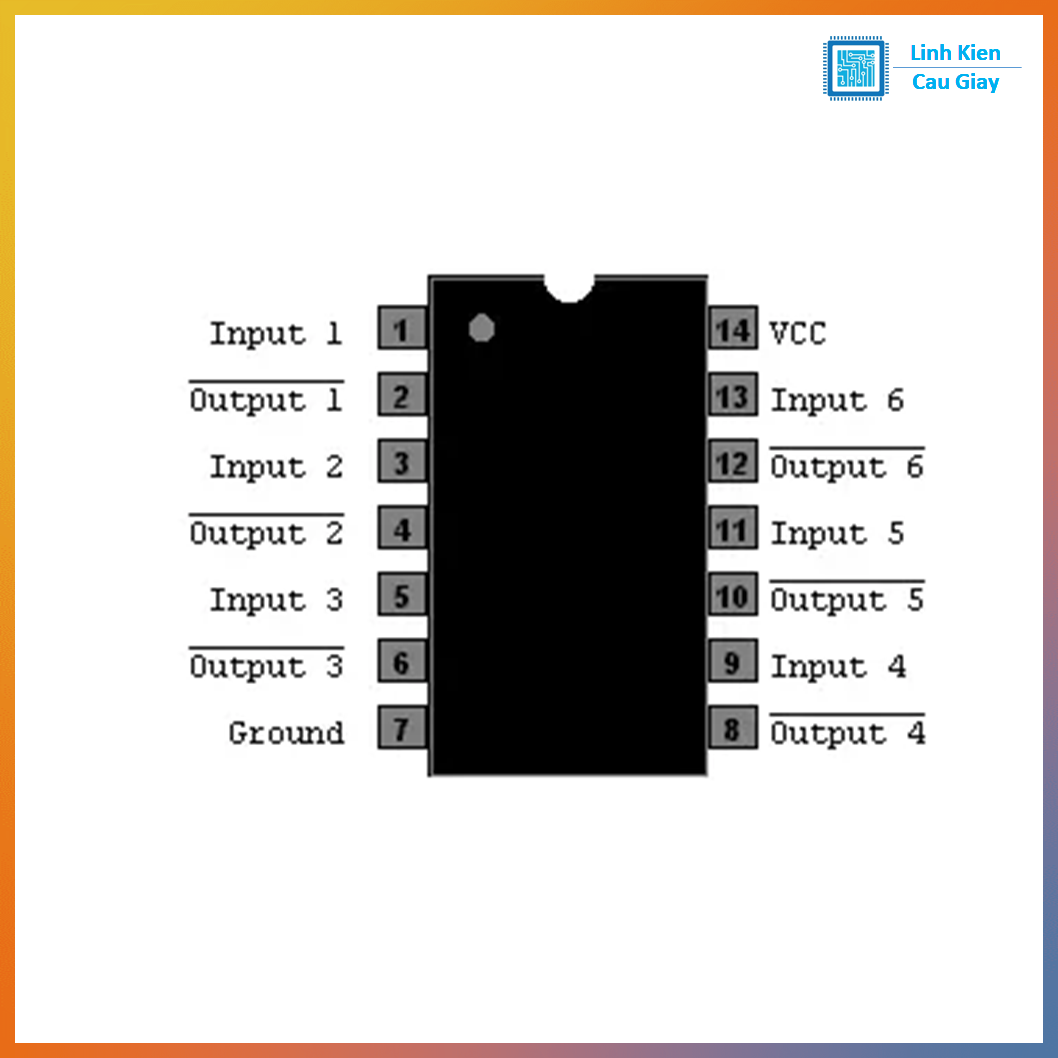

Sơ đồ chân

Pin 1: 1A (In)
Pin 2: 1Y (Out)
Pin 3: 2A (In)
Pin 4: 2Y (Out)
Pin 5: 3A (In)
Pin 6: 3Y (Out)
Pin 7: VSS (GND)
Pin 8: 4Y (Out)
Pin 9: 4A (In)
Pin 10: 5Y (Out)
Pin 11: 5A (In)
Pin 12: 6Y (Out)
Pin 13: 6A (In)
Pin 14: VDD (+Nguồn)

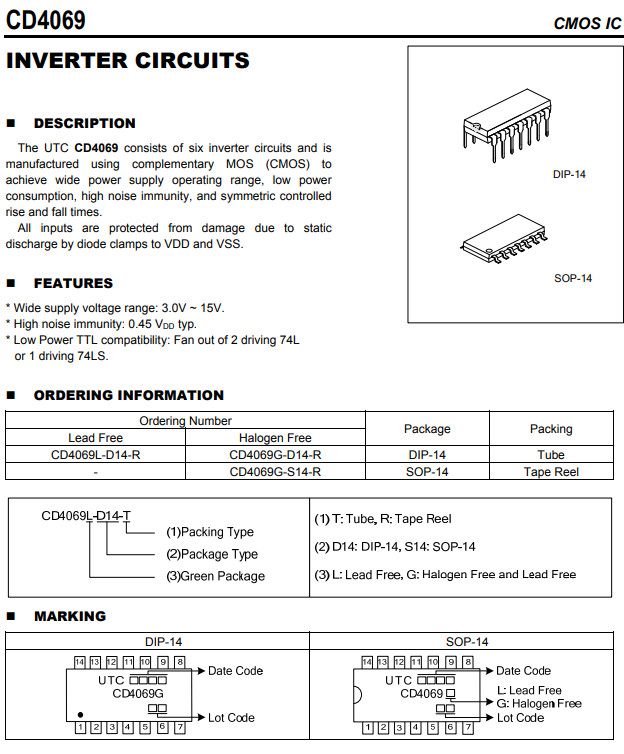

Thông số kĩ thuật

Loại IC: Hex Inverter (6 cổng NOT) – CMOS 4000
Số cổng: 6 cổng
Số chân: 14 chân
Nguồn hoạt động: dải rộng kiểu CMOS 4000 (thường dùng 5V–12V; tùy datasheet có thể cao hơn)
Đóng gói phổ biến: DIP14 (chân cắm), SOP14 (chân dán)
Biến thể: CD4069UB (unbuffered) thường phù hợp tạo dao động RC hơn

Hướng dẫn sử dụng

B1: Cấp nguồn VDD (pin14) và GND VSS (pin7)
B2: Đưa tín hiệu vào chân A, lấy ra tại chân Y tương ứng (ra đảo)
B3: Không để input “trôi” (floating) → kéo lên/kéo xuống bằng điện trở nếu cần
B4: Tạo dao động RC: dùng 1 cổng NOT + R hồi tiếp + tụ C xuống GND (tùy công thức/giá trị R,C để ra tần số mong muốn)
B5: Nếu kéo tải LED/relay → qua transistor/driver, tránh kéo tải lớn trực tiếp từ chân IC

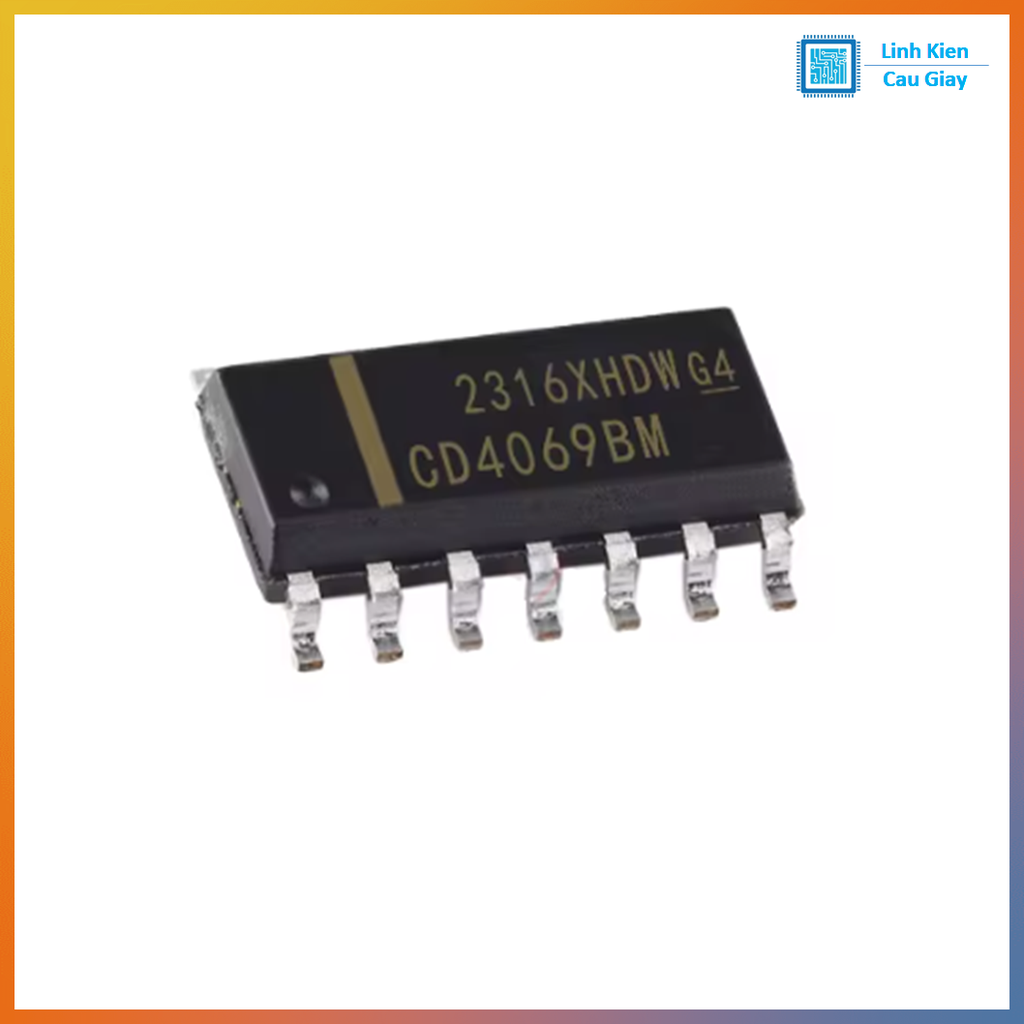

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
