IC CD4541 – IC tạo trễ thời gian / IC hẹn giờ lập trình (DIP14/SOP14)

Mô tả sản phẩm

IC CD4541 là IC CMOS Programmable Timer / IC tạo trễ thời gian phổ biến, hỗ trợ tạo delay bật/tắt, hẹn giờ, nháy LED theo chu kỳ, tạo xung clock chậm / chia tần với mạch RC đơn giản. Sản phẩm có 2 phân loại chân: DIP14 (chân cắm – dễ lắp breadboard) và SOP14 (chân dán SMD – gọn, phù hợp PCB). CD4541 phù hợp DIY, mạch điều khiển relay, trễ khởi động, mạch báo hiệu, thiết bị dân dụng và các bài thực hành điện tử.

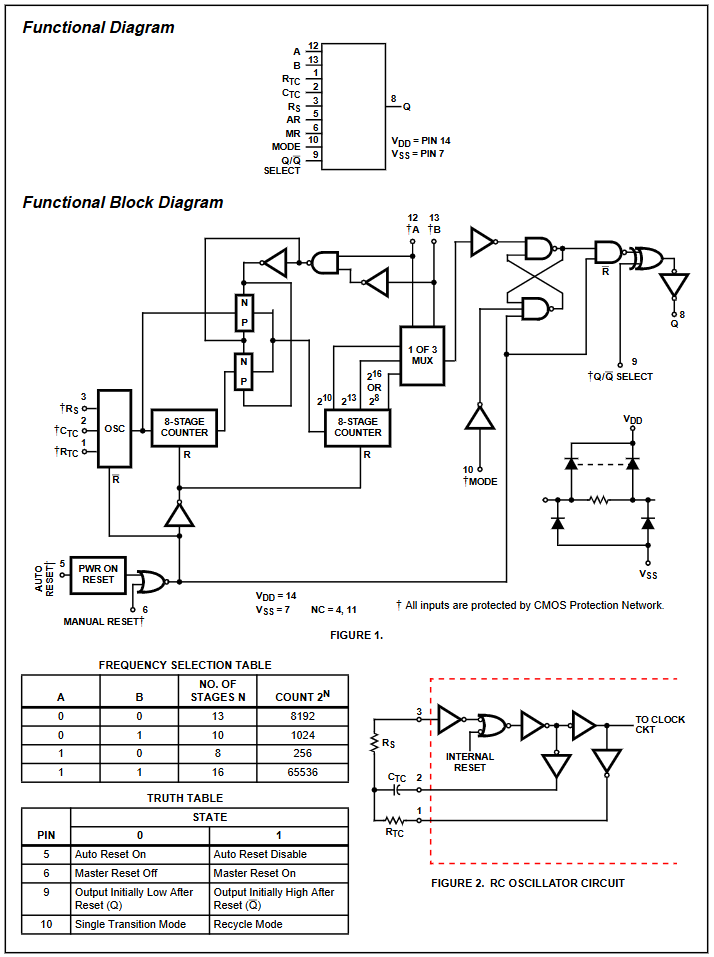

CD4541 là IC timer CMOS họ 4000, tích hợp bộ dao động (RC oscillator) và khối đếm/chia tần để tạo khoảng trễ thời gian. Người dùng cấu hình bằng linh kiện RC và chân chọn chế độ để có xung trễ hoặc chu kỳ nhấp nháy theo nhu cầu.
Phân loại:

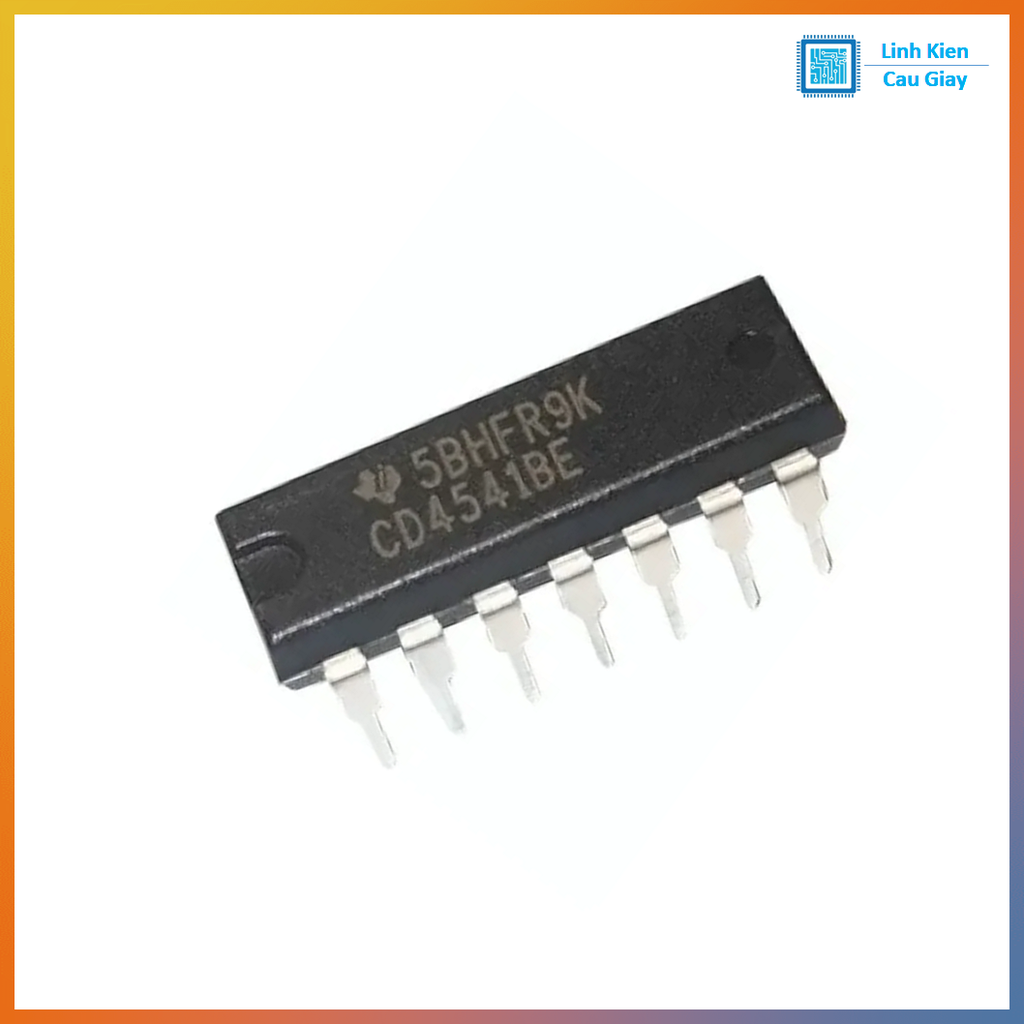

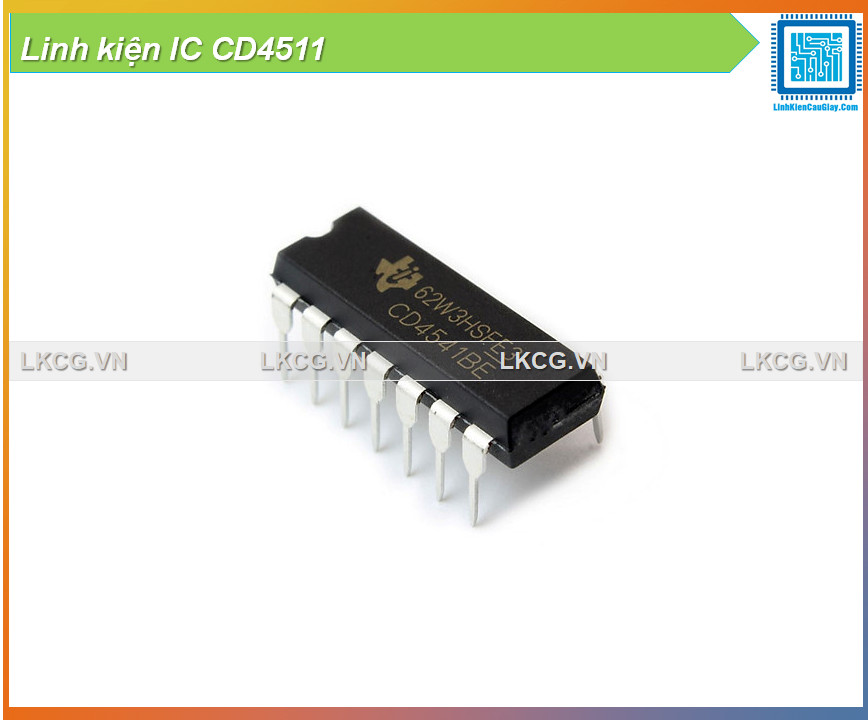

DIP14: chân cắm xuyên lỗ, dễ test và thay thế

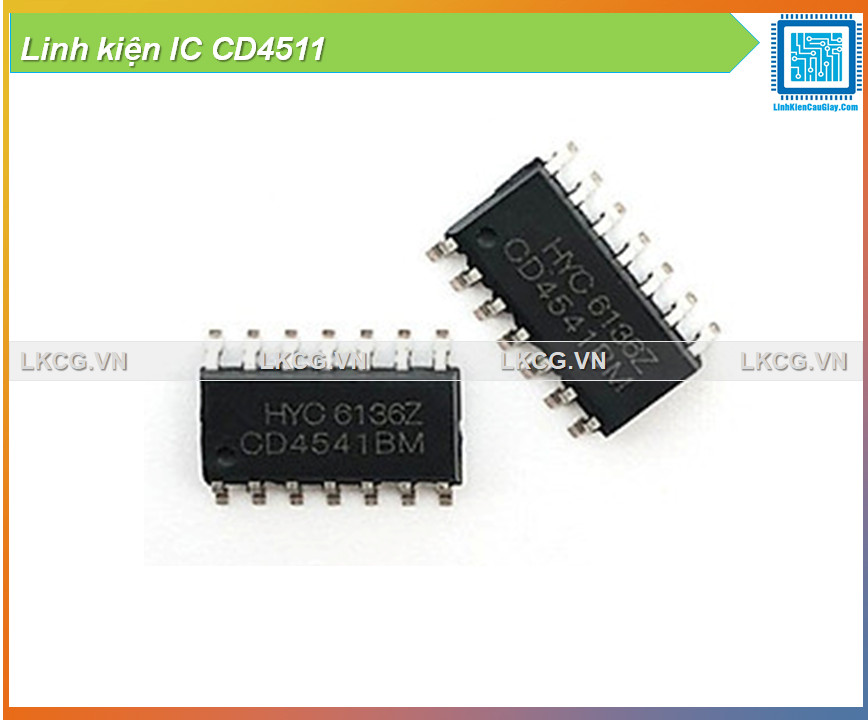

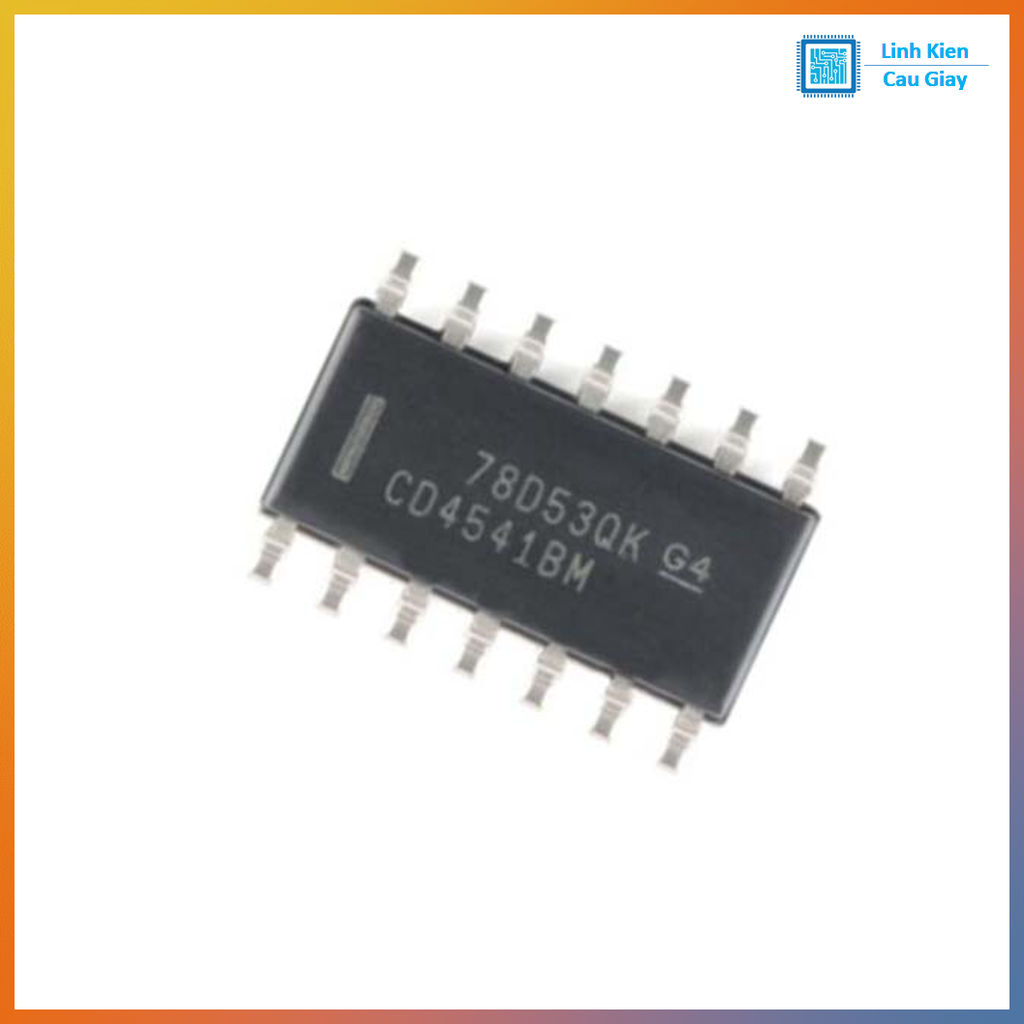

SOP14: chân dán SMD, nhỏ gọn, lắp PCB tối ưu diện tích

Ứng dụng

Mạch trễ bật/tắt relay (delay ON/OFF)
Mạch hẹn giờ đèn/còi/bơm mini
Mạch trễ khởi động nguồn, chống sốc khi bật thiết bị
Mạch nháy LED định kỳ, tạo xung clock chậm
Bộ tạo xung định thời cho các mạch logic/điều khiển

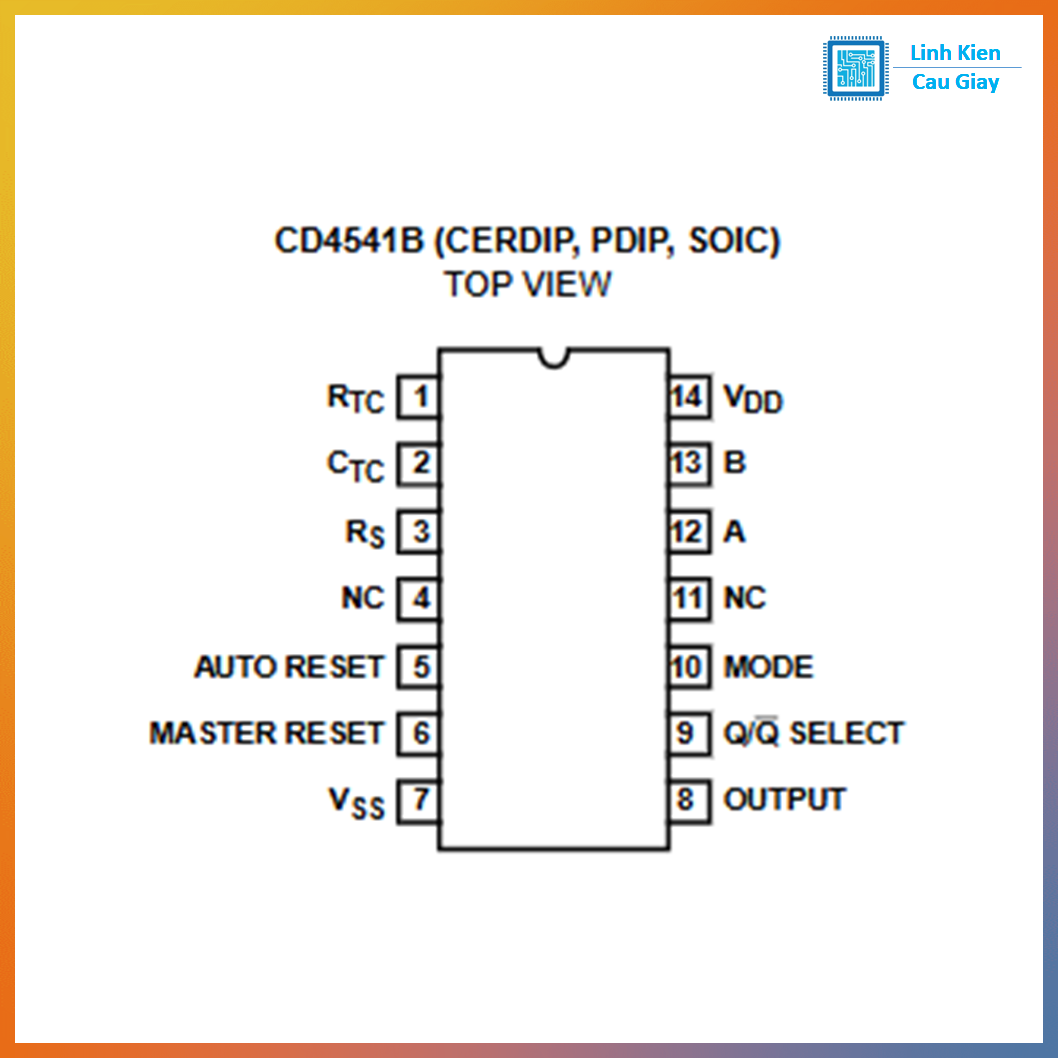

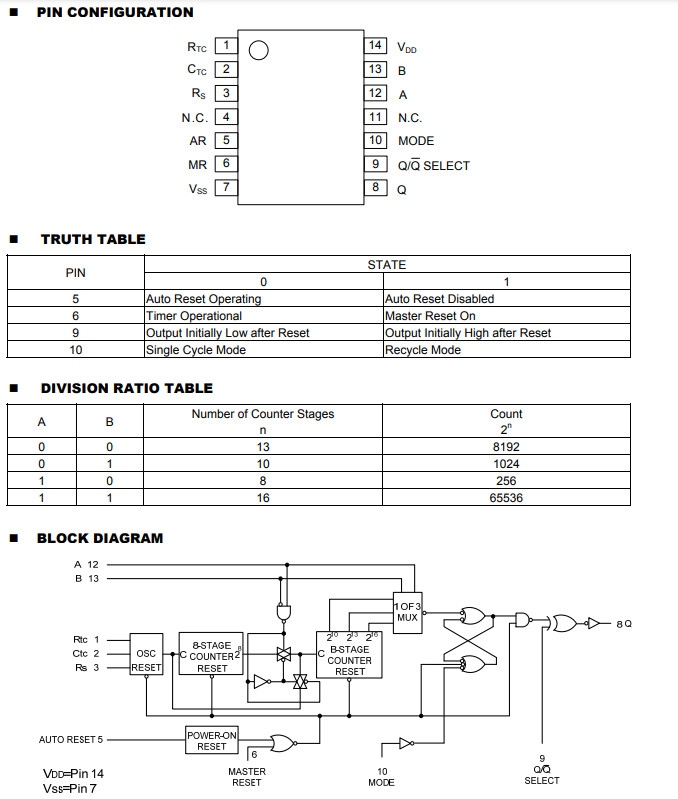

Sơ đồ chân

Nhóm chân chức năng thường gặp:
VDD: cấp nguồn dương
VSS/GND: mass
OSC (RC): chân dao động (mắc R-C tạo tần số)
RESET: reset bộ đếm
MODE/CONTROL: chọn chế độ hoạt động timer
A/B/C (Select): chọn hệ số chia/tốc độ đếm (tùy phiên bản ký hiệu)
Q / Q̅: ngõ ra timer (xung/tín hiệu trễ)

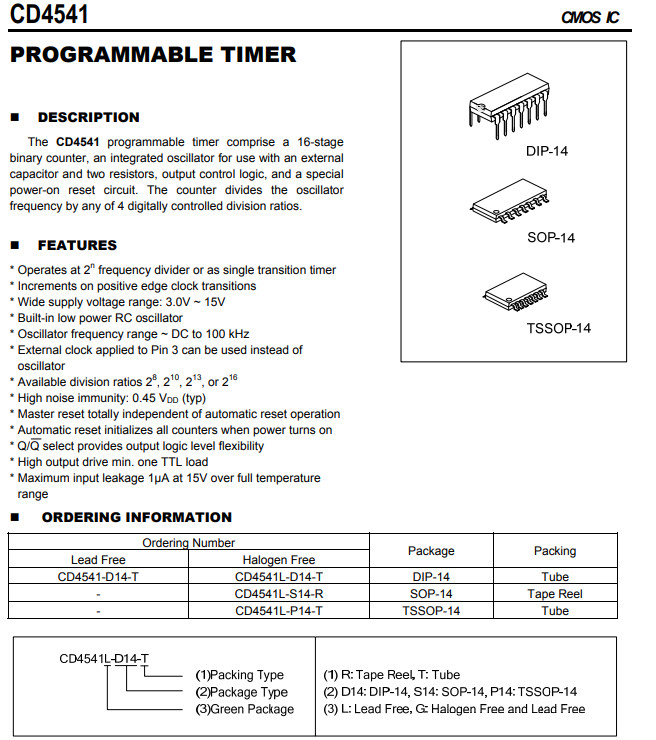

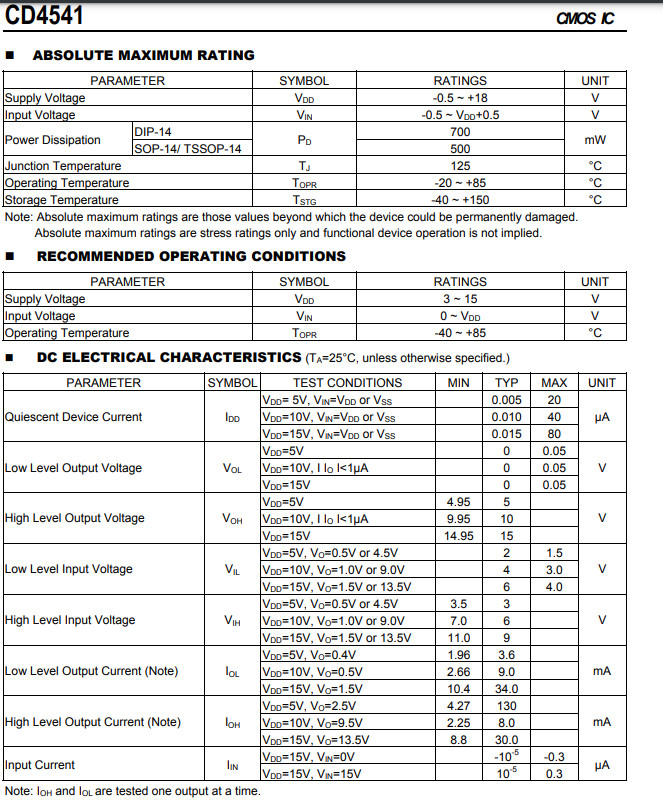

Thông số kĩ thuật

Loại IC: CMOS Programmable Timer / Counter
Số chân: 14 chân
Đóng gói: DIP-14 (chân cắm), SOP-14 (chân dán)
Nguồn hoạt động: dải rộng theo họ CMOS 4000 (phổ biến 3V–15V hoặc 5V–15V, tùy datasheet)
Tạo thời gian: phụ thuộc R-C và hệ số chia (tạo trễ từ ngắn đến dài)
Tiêu thụ: thấp (đặc trưng CMOS)

Hướng dẫn sử dụng

Bước 1: Cấp nguồn đúng VDD/VSS (ưu tiên 5V hoặc 12V tùy mạch)
Bước 2: Mắc R-C vào chân OSC để tạo tần số dao động (R lớn + C lớn → thời gian dài hơn)
Bước 3: Chọn chân select/mode để đặt hệ số chia và kiểu xung ra
Bước 4: Dùng chân RESET để khởi tạo/đặt lại khi cần
Bước 5: Lấy tín hiệu Q để điều khiển transistor → relay/LED/còi (khuyến nghị có diode dập xung nếu kéo relay)

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
