IC CD4053 – IC chuyển mạch analog 3 kênh 2:1 / IC MUX DEMUX analog 3 kênh

Mô tả sản phẩm

IC CD4053 (CD4053B) là IC chuyển mạch analog 3 kênh dạng 2:1 (Triple 2-Channel Analog Multiplexer/Demultiplexer), thường gọi nhanh là IC analog switch 3 kênh. Mỗi kênh có thể chọn 1 trong 2 đường tín hiệu nhờ chân điều khiển (select), rất phù hợp để chọn đường audio L/R, chọn kênh cảm biến, đảo/chuyển tín hiệu analog, hoặc làm mạch MUX/DEMUX đơn giản. CD4053 thuộc họ CMOS 4000 nên tiêu thụ thấp, chạy dải điện áp rộng, dễ dùng cho DIY và mạch điều khiển.

CD4053 gồm 3 công tắc analog độc lập (thường ký hiệu X, Y, Z).
Mỗi kênh có 1 chân chung (COM) và 2 chân chọn (A/B).
Chân điều khiển sẽ quyết định COM nối với A hay nối với B.
Có thêm chân INH (Inhibit) để “ngắt toàn bộ” (disable) các kênh khi cần. IC cho phép chuyển cả tín hiệu analog hoặc digital, miễn tín hiệu nằm trong dải nguồn cấp của IC.

Ứng dụng

Chuyển đường tín hiệu audio: chọn nguồn nhạc, chọn line-in, chuyển kênh
Chọn kênh cảm biến/đo lường (analog mux) cho ADC
Mạch chuyển tín hiệu điều khiển, chọn chế độ mạch
Mạch đảo/đổi đường tín hiệu trong DIY synth, effect, mixer đơn giản
MUX/DEMUX 2:1 cho 3 đường độc lập

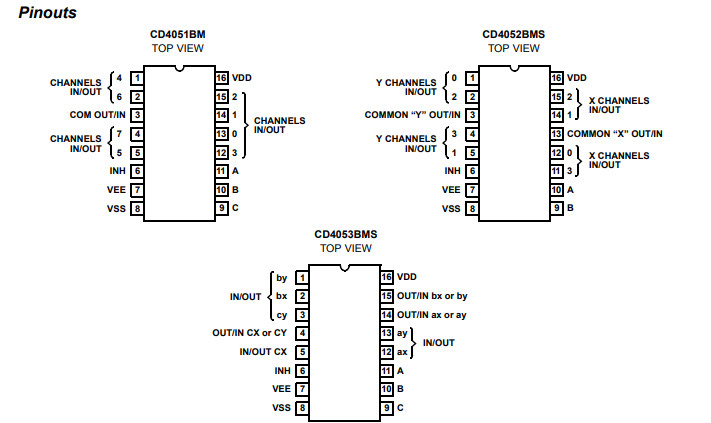

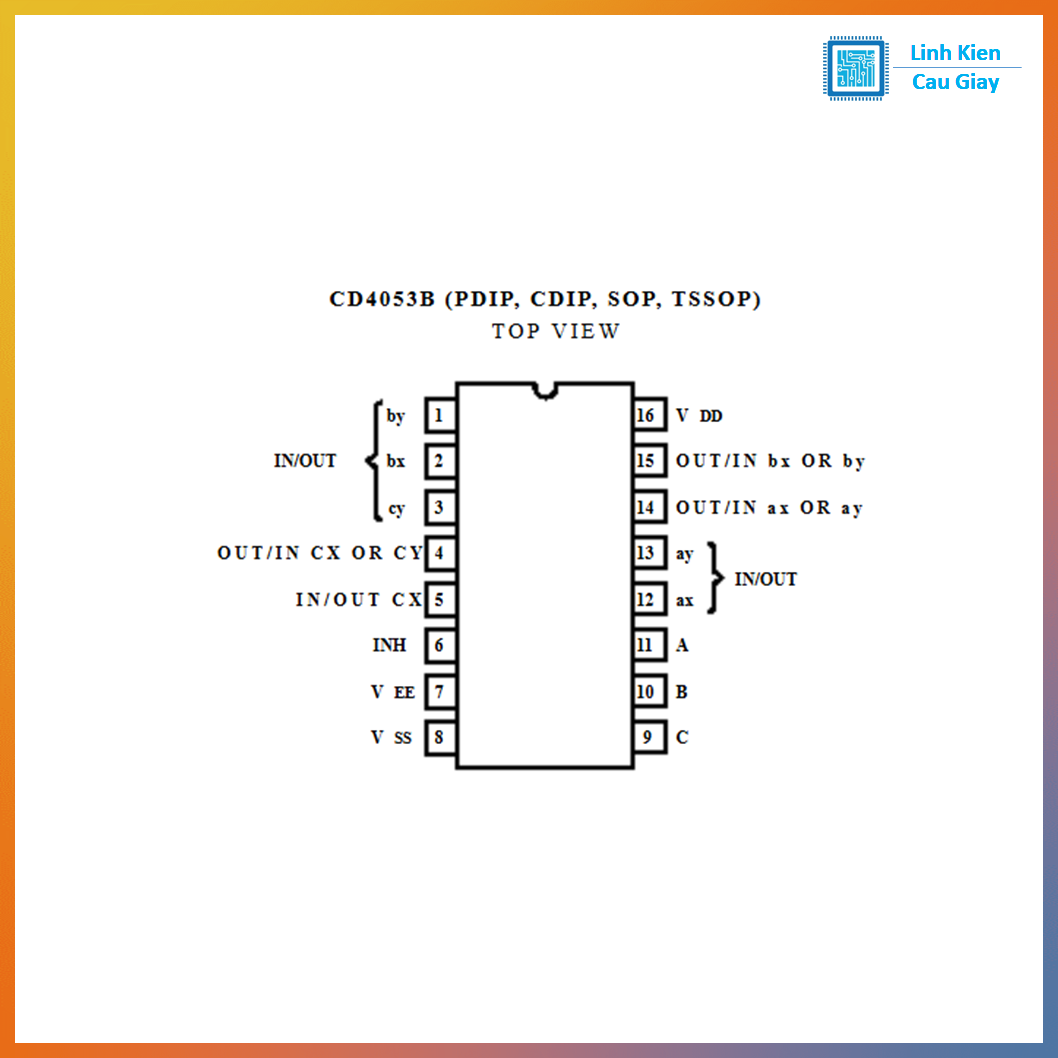

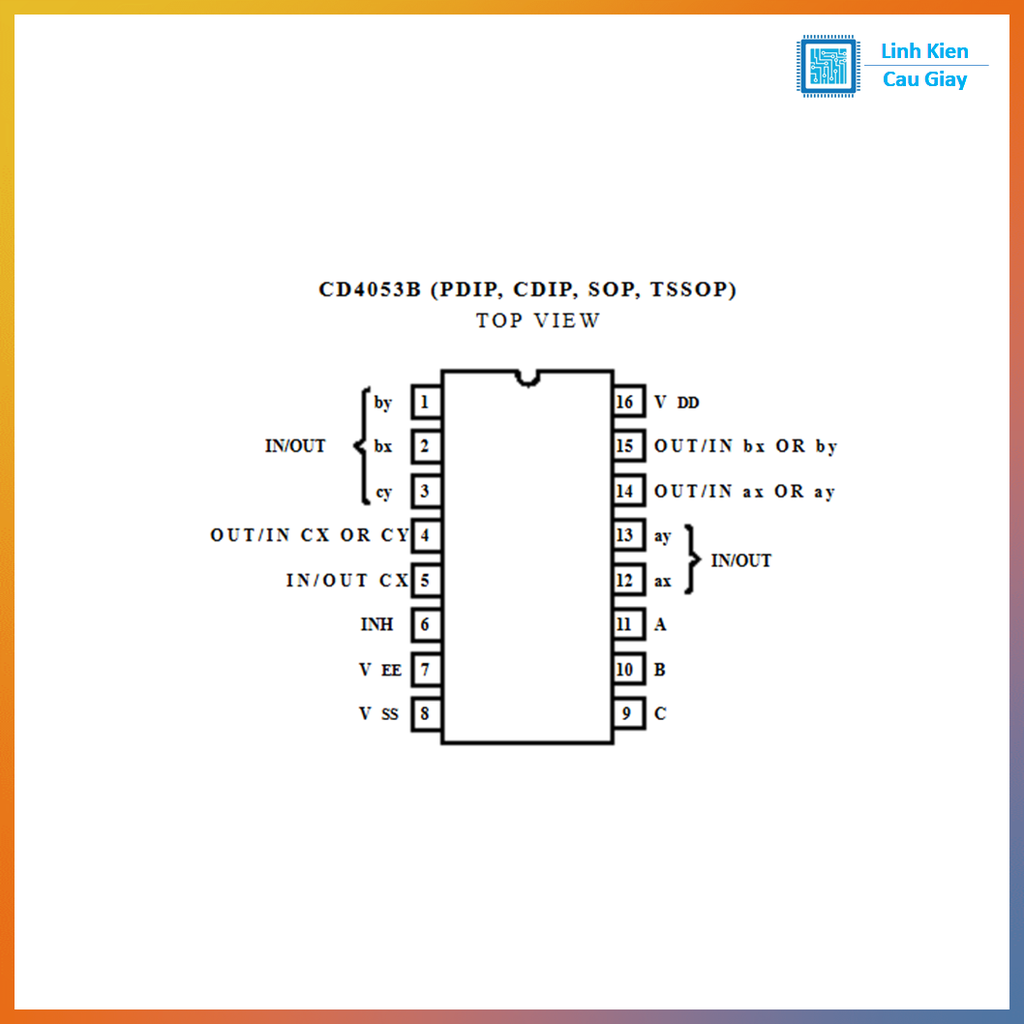

Sơ đồ chân

VDD (nguồn dương), VSS (GND)
VEE (nguồn âm cho tín hiệu analog đối xứng – có thể nối GND nếu dùng nguồn đơn)
INH (Inhibit – ngắt toàn bộ kênh)
Select A, B, C (điều khiển chọn cho 3 kênh X/Y/Z)
Các chân tín hiệu: X, Y, Z (COM) và X0/X1, Y0/Y1, Z0/Z1 (2 đường chọn mỗi kênh)

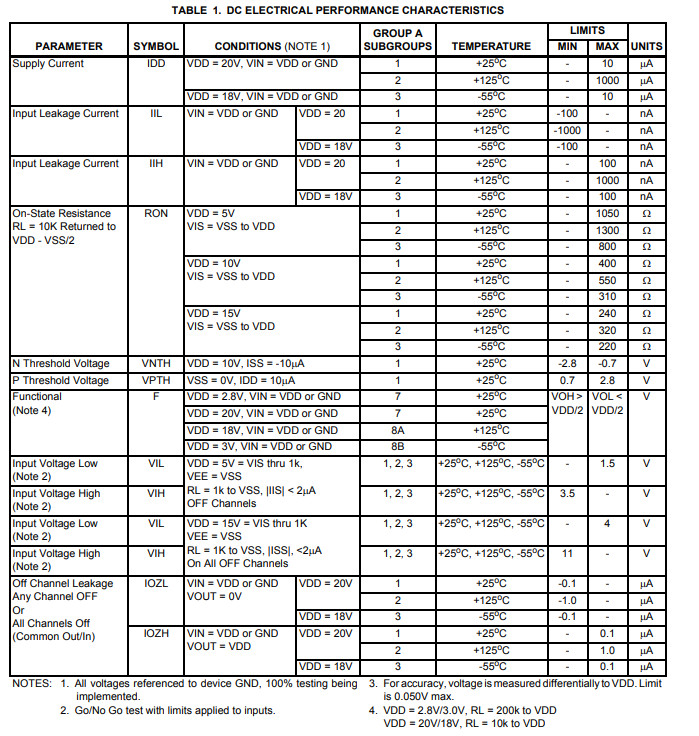

Thông số kĩ thuật

Loại IC: Triple 2:1 analog multiplexer/demultiplexer
Số kênh: 3 kênh, mỗi kênh chọn 1 trong 2 tín hiệu
Số chân: 16 chân
Nguồn hoạt động: dải rộng kiểu CMOS 4000 (thường dùng 5V–12V; tùy datasheet có thể cao hơn)
Hỗ trợ nguồn đơn hoặc nguồn đối xứng (nhờ chân VEE)
Đặc trưng: có điện trở dẫn (RON) khi ON; tín hiệu phải nằm trong khoảng VEE…VDD

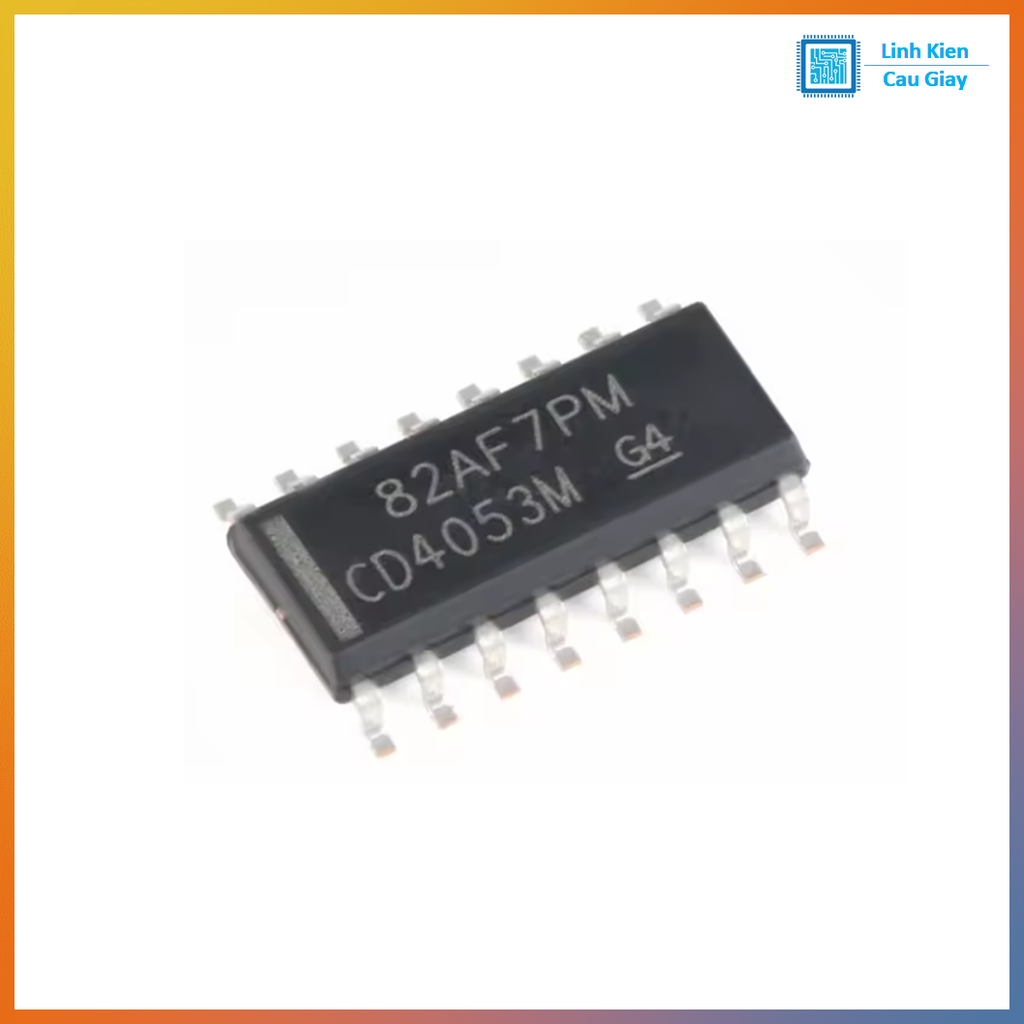

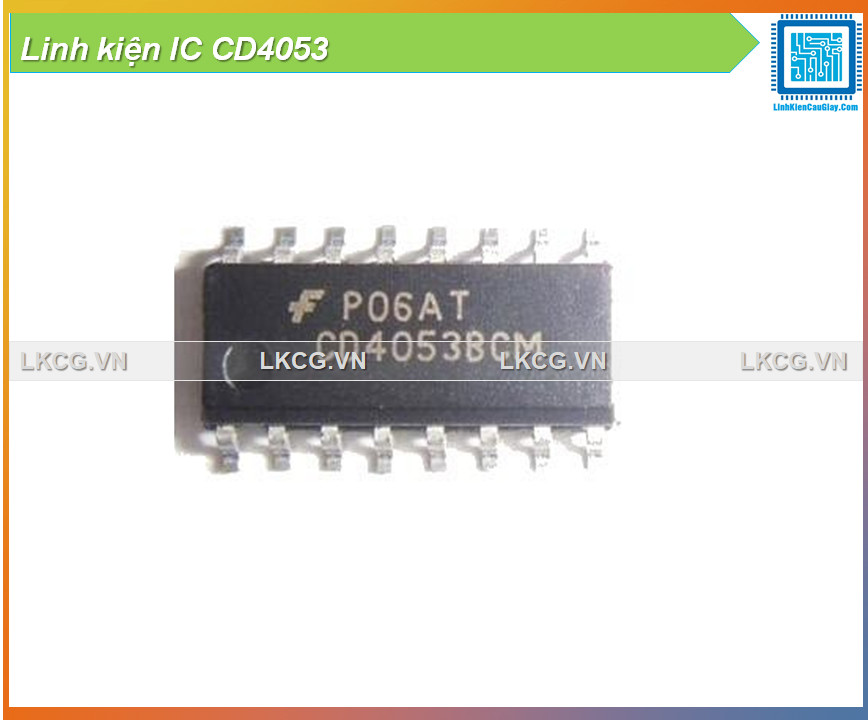

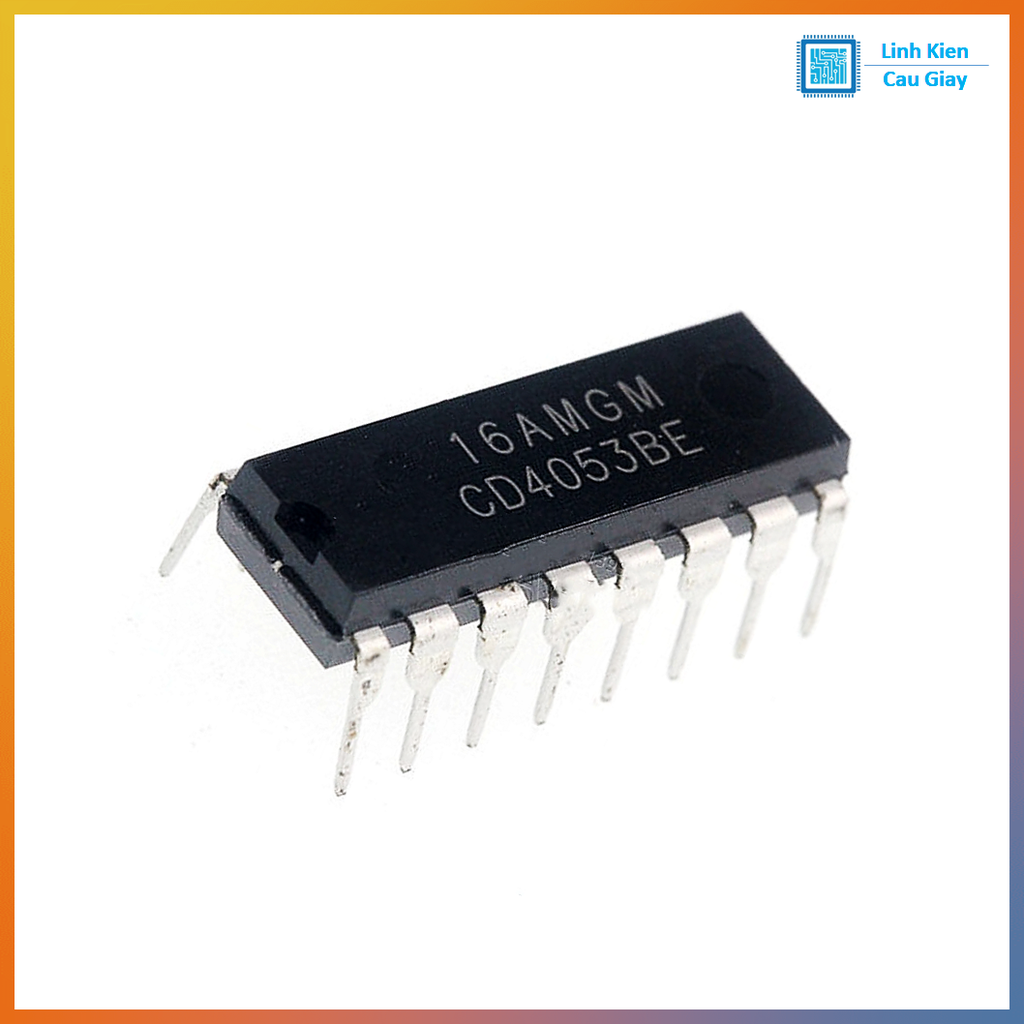

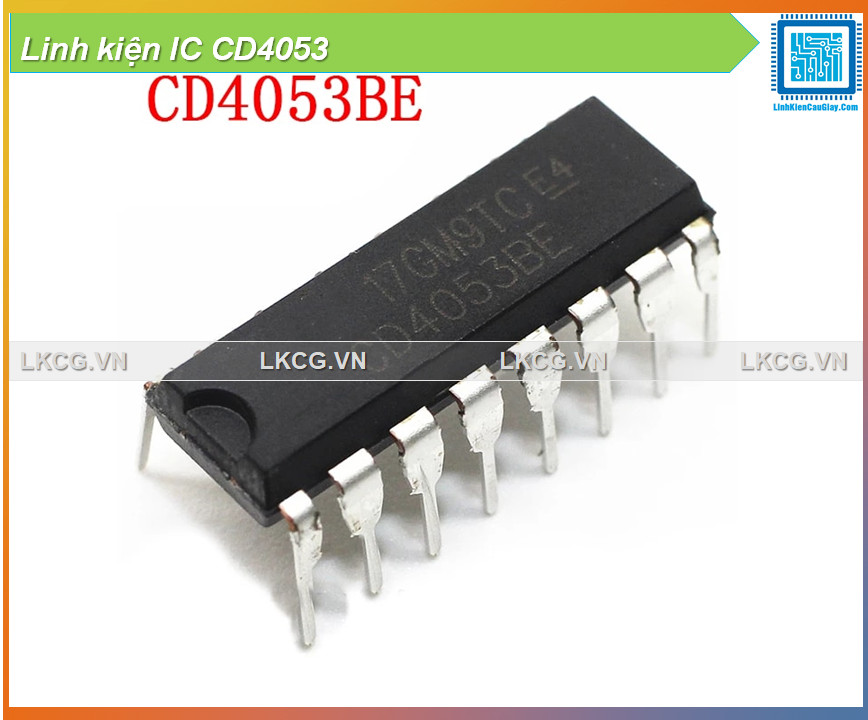

Đóng gói phổ biến: DIP16 (chân cắm), SOP16 (chân dán)

Hướng dẫn sử dụng

B1: Cấp nguồn VDD và VSS; nếu dùng nguồn đơn thì nối VEE = GND
B2: Nối tín hiệu vào các chân X0/X1 (hoặc Y0/Y1, Z0/Z1) và lấy ra ở chân COM tương ứng (X/Y/Z), hoặc làm ngược lại (demux)
B3: Điều khiển chân select tương ứng để chọn “0” hoặc “1”
B4: Nếu cần ngắt toàn bộ, kích INH để disable
B5: Với audio/cảm biến: đi dây ngắn, mass tốt; lưu ý RON gây suy hao nhẹ
