IC CD4013 – IC Flip-Flop D Kép (2 D Flip-Flop) / IC Chốt Nhớ Trạng Thái

Mô tả sản phẩm

IC CD4013 là IC gồm 2 flip-flop D độc lập (Dual D-Type Flip-Flop) thuộc họ CMOS 4000, dùng để chốt/nhớ trạng thái, chia tần 2, tạo mạch bật/tắt (toggle), chống dội nút nhấn, đồng bộ tín hiệu và tạo mạch điều khiển logic ổn định. CD4013 rất phổ biến trong mạch số, DIY Arduino/ESP32, mạch điều khiển, mạch tạo xung và học tập vì dễ dùng, tiêu thụ thấp, chạy điện áp rộng.

CD4013 tích hợp 2 khối D flip-flop độc lập, mỗi khối có ngõ vào D, xung CLK, SET và RESET, cùng 2 ngõ ra Q và /Q. Khi có cạnh xung clock (thường là cạnh lên), flip-flop sẽ “chốt” giá trị tại chân D và xuất ra Q tương ứng. Chân SET/RESET giúp đặt trạng thái 1 hoặc 0 trực tiếp, rất hữu ích để khởi tạo hoặc điều khiển ưu tiên. CD4013 có thể cấu hình thành mạch toggle (bật/tắt) bằng cách nối /Q về D để mỗi xung clock đổi trạng thái một lần.

Ứng dụng

Mạch bật/tắt 1 nút nhấn (toggle ON/OFF) cho LED/relay (qua tầng đệm)
Chia tần 2 (frequency divider /2) – tạo xung 50% duty từ xung vào
Chống dội nút nhấn (debounce) và chốt trạng thái ổn định
Đồng bộ tín hiệu, tạo mạch nhớ trạng thái, mạch điều khiển liên động
Mạch học tập logic số: flip-flop, latch, counter đơn giản (ghép tầng)

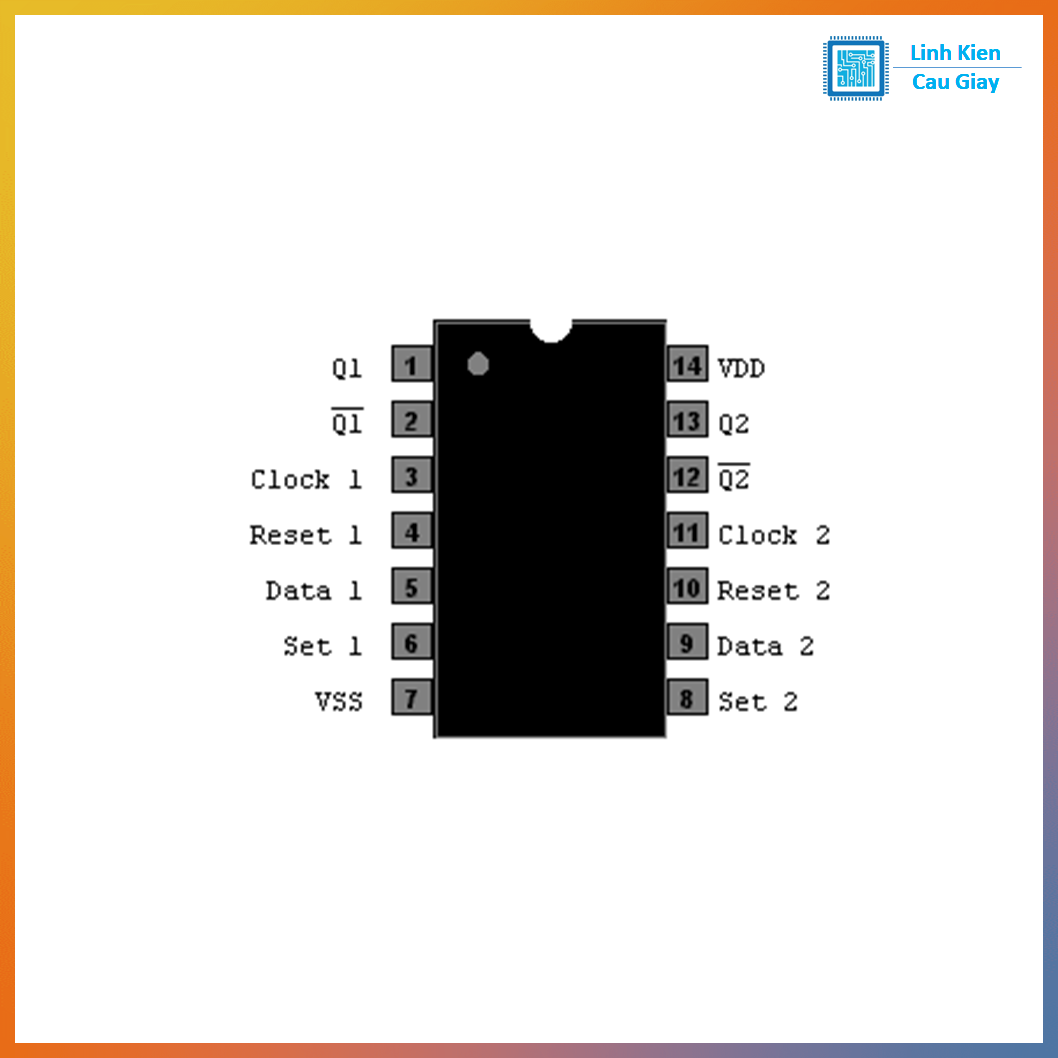

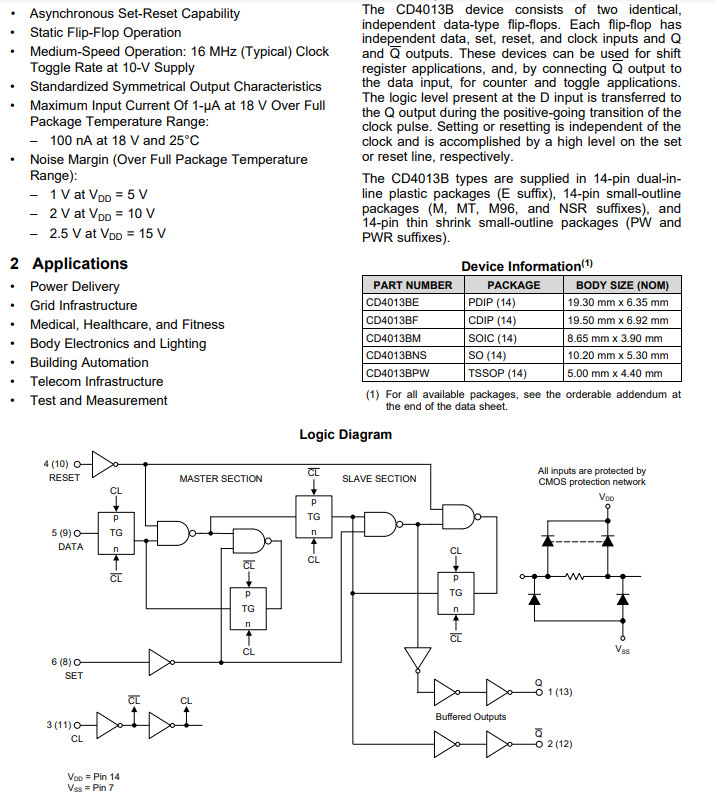

Sơ đồ chân

Mỗi flip-flop (có 2 cái trong IC) gồm:
D: Data input (dữ liệu vào)
CLK: Clock (xung chốt)
SET (PRESET): đặt Q = 1
RESET (CLEAR): đặt Q = 0
Q và /Q: ngõ ra thuận và ngõ ra đảo

Nguồn
VDD: nguồn dương
VSS: GND

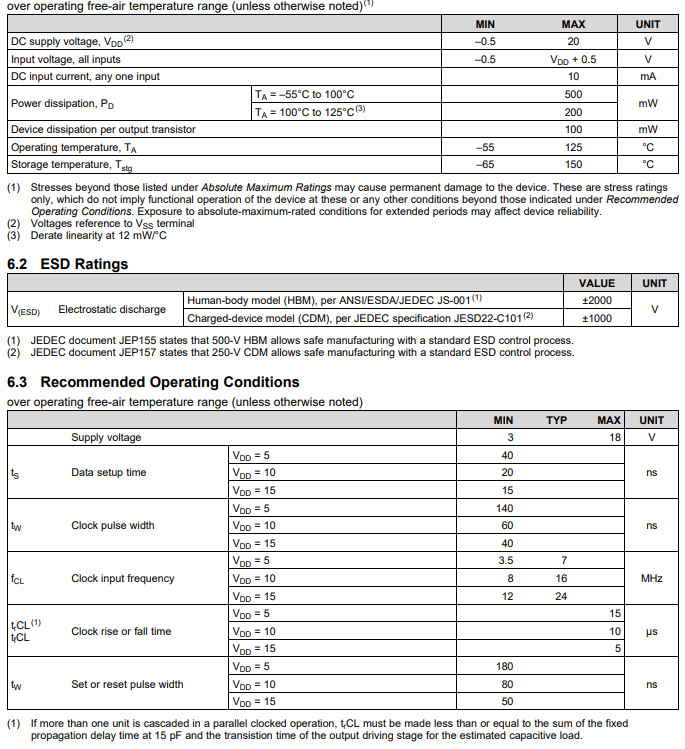

Thông số kĩ thuật

Chức năng: Dual D-type flip-flop (2 kênh)
Công nghệ: CMOS 4000 series
Điện áp hoạt động (VDD): thường 3V–15V (tùy hãng/biến thể)
Ngõ ra: Q và /Q cho mỗi flip-flop
Có SET/RESET độc lập từng kênh
Tiêu thụ: thấp (CMOS)
Đóng gói phổ biến: DIP-14 (chân cắm), SOP-14 (chân dán)

Hướng dẫn sử dụng

Cách 1: Mạch toggle bật/tắt (1 nút nhấn đổi trạng thái)
B1: Cấp nguồn VDD, GND; gắn tụ 100nF sát IC
B2: Nối /Q → D (để tạo toggle)
B3: Đưa xung nút nhấn (đã chống dội hoặc qua mạch RC) vào CLK
B4: Lấy Q làm tín hiệu ON/OFF (điều khiển LED/relay qua transistor)

Cách 2: Chia tần 2
B1: Nối /Q → D
B2: Đưa xung vào CLK
B3: Q sẽ ra xung có tần số bằng 1/2, duty gần 50%

Lưu ý quan trọng
Không để chân SET/RESET “treo” → kéo về mức không kích hoạt bằng điện trở hoặc nối mức logic ổn định
Nếu dùng nút nhấn trực tiếp, nên thêm chống dội (RC hoặc Schmitt trigger) để tránh nhấp nháy trạng thái

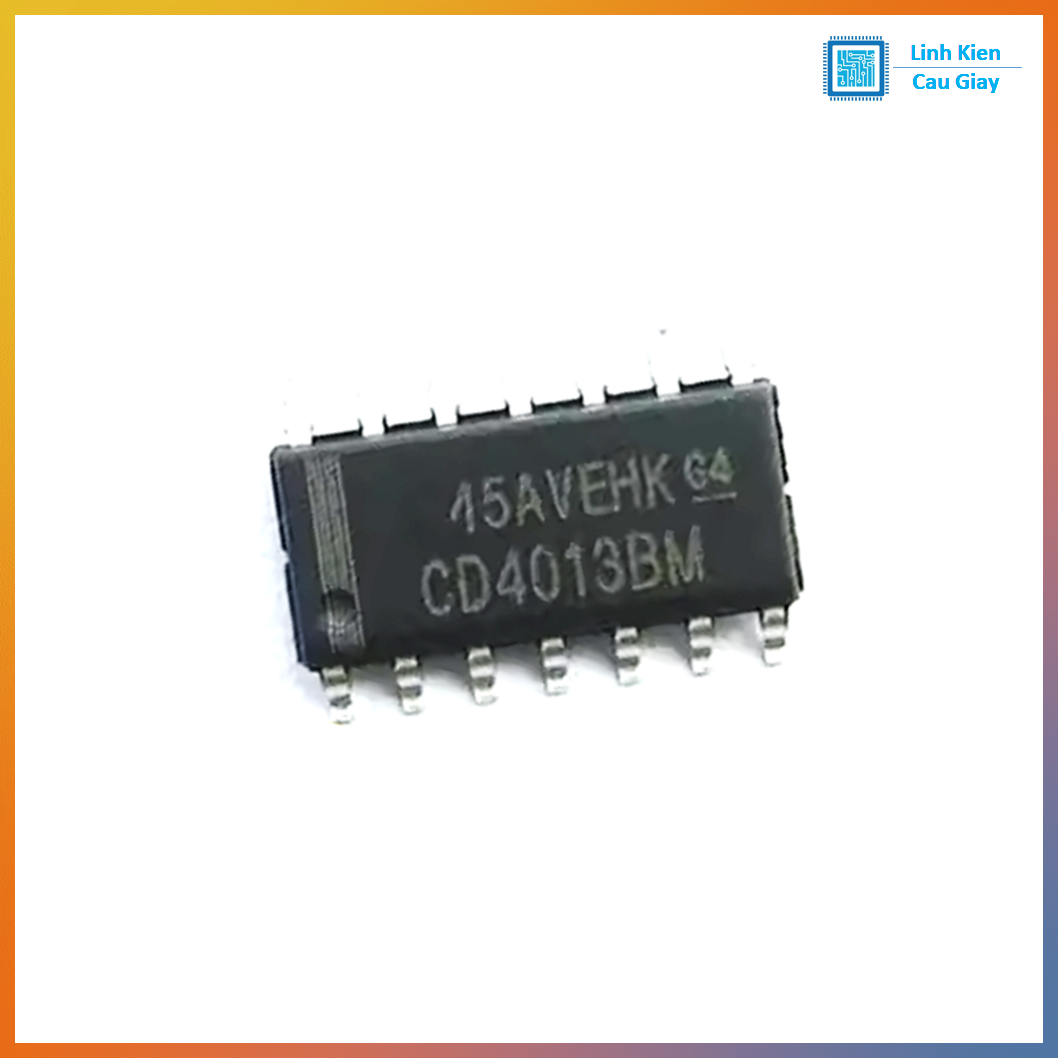

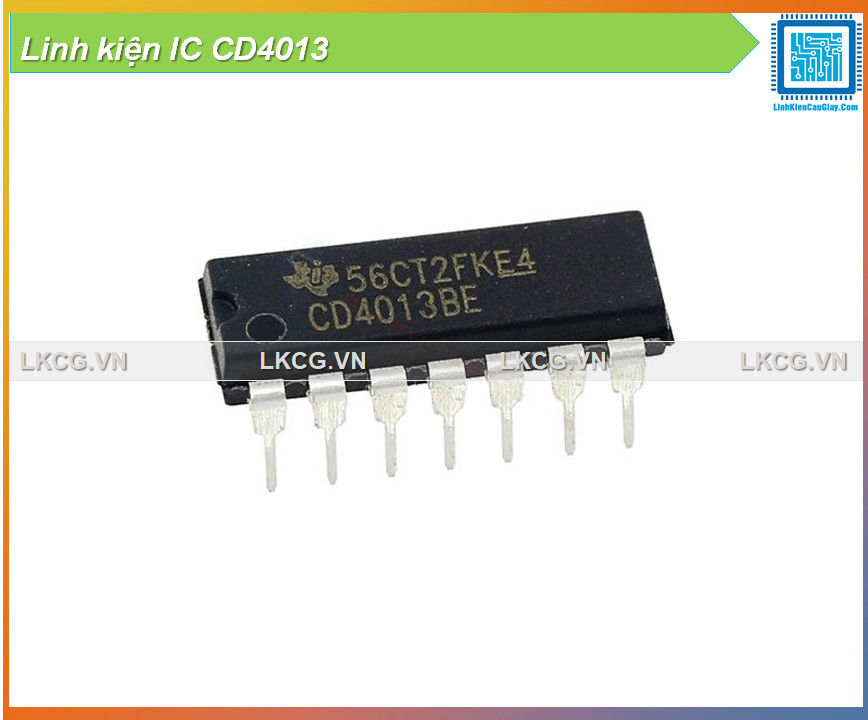

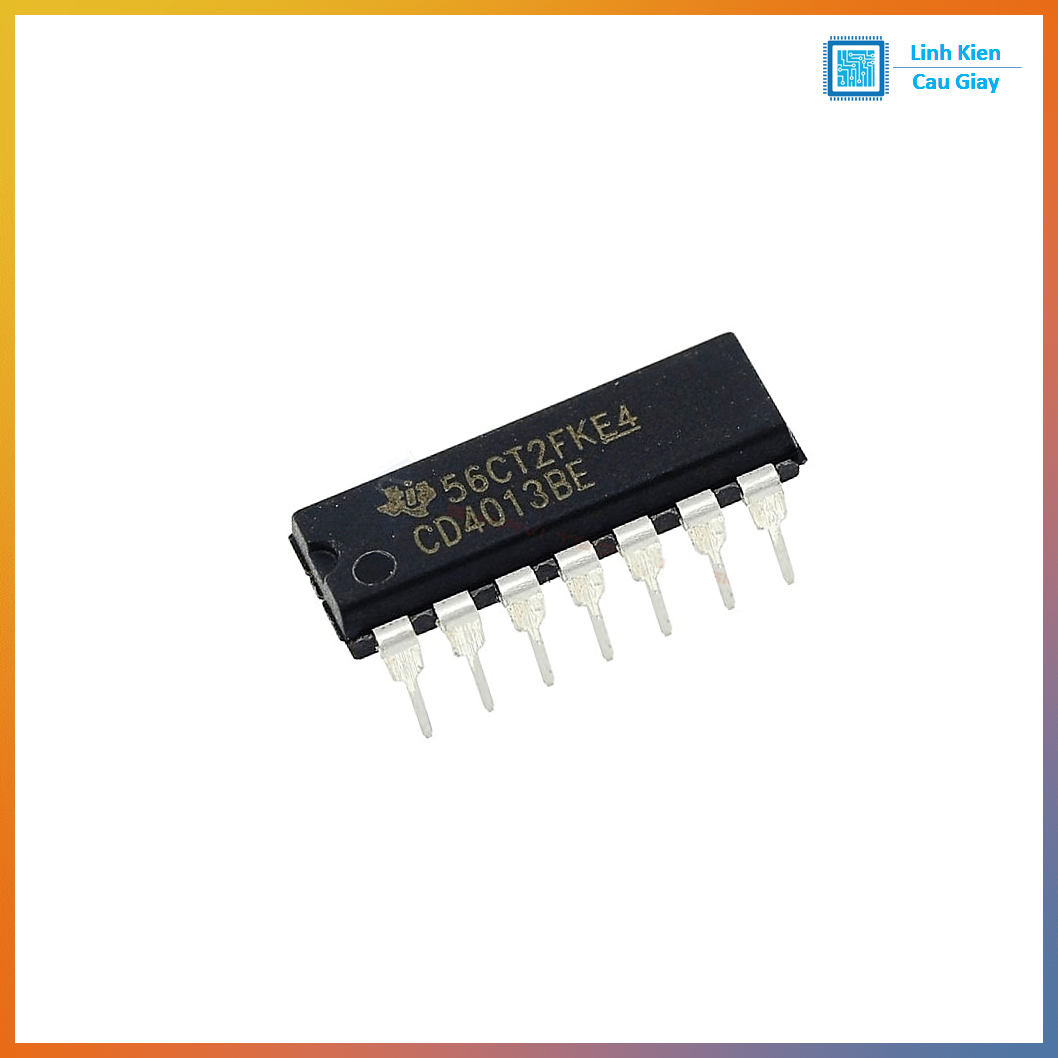

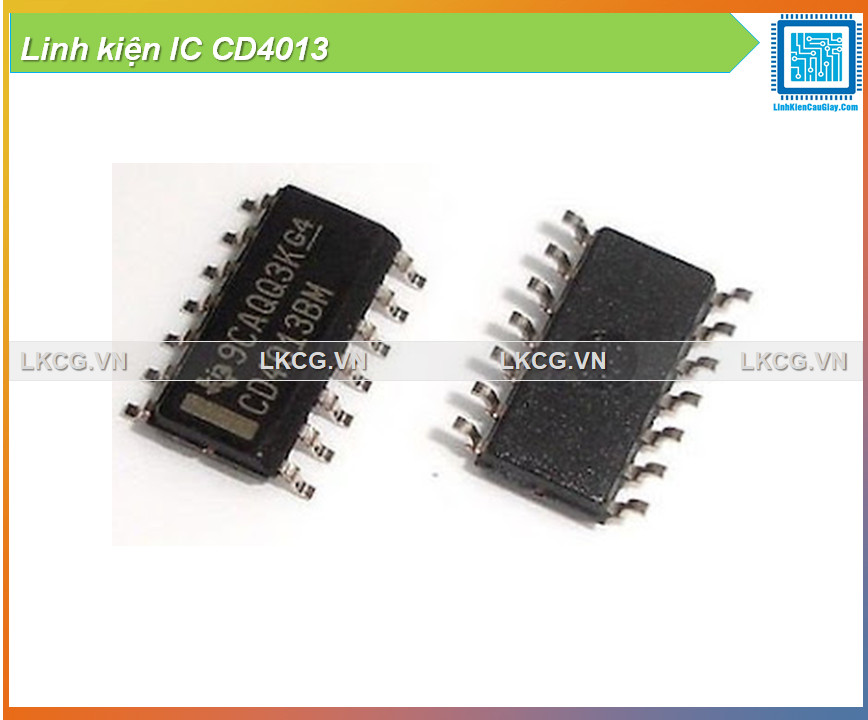

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
