IC CD4017 – IC Đếm 10 (Đèn Chạy 10 Kênh) / Decade Counter 10 Output

Mô tả sản phẩm

IC CD4017 là IC đếm thập phân Johnson 10 ngõ ra (Decade Counter/Divider) thuộc họ CMOS 4000, nhận xung clock và lần lượt kích hoạt 10 ngõ ra Q0–Q9 theo thứ tự. CD4017 cực kỳ phổ biến trong mạch đèn chạy LED, mạch chia xung, mạch điều khiển tuần tự 10 bước, mạch tạo hiệu ứng, mạch quét kênh và học tập điện tử. IC tiêu thụ thấp, chạy điện áp rộng, dễ dùng cho DIY, kit học tập và các mạch tạo trình tự đơn giản.

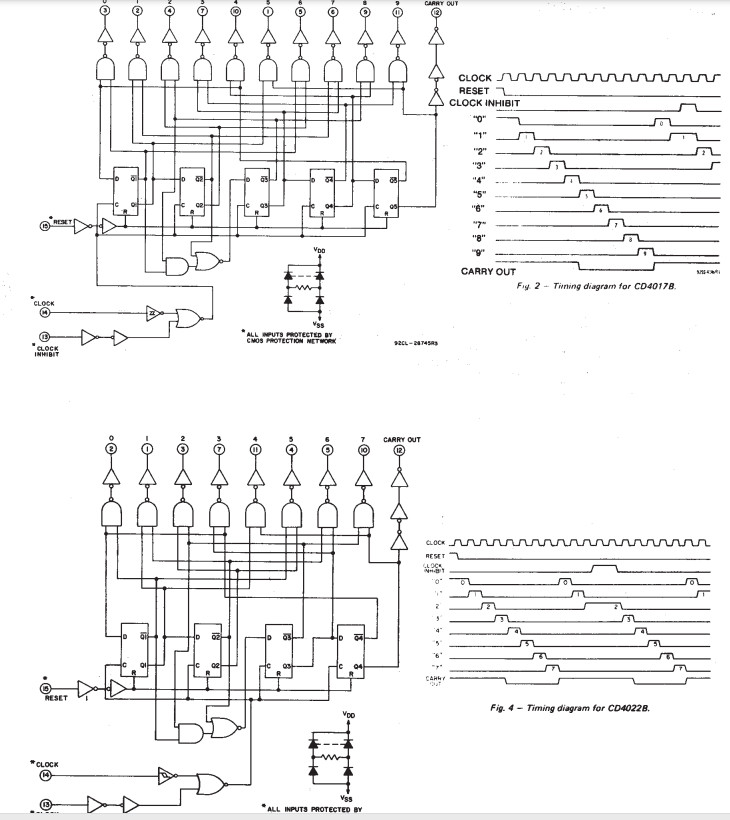

CD4017 hoạt động như một “bộ chọn tuần tự”: mỗi xung clock đến sẽ làm mức “1” dịch từ Q0 sang Q1, rồi Q2… đến Q9, sau đó quay lại Q0. IC có chân RESET để đưa về trạng thái Q0, có chân CLOCK INHIBIT (Enable/Disable clock) để tạm dừng đếm, và có chân CARRY OUT để ghép tầng hoặc chia tần. Nhờ cấu trúc đơn giản, CD4017 rất phù hợp làm mạch đèn chạy LED chỉ với vài linh kiện (thường kết hợp NE555/CD4060 làm nguồn xung).

Ứng dụng

Mạch đèn chạy LED 10 kênh, đèn trang trí, hiệu ứng sân khấu (mức cơ bản)
Mạch điều khiển tuần tự 10 bước: quét kênh, chọn ngõ ra theo nhịp
Chia tần/đếm xung: tạo chu kỳ lặp, chia 10 (tùy cách lấy ngõ)
Mạch điều khiển relay/solenoid theo trình tự (qua transistor/MOSFET đệm)
Mạch học tập: thực hành counter, clock, reset, enable

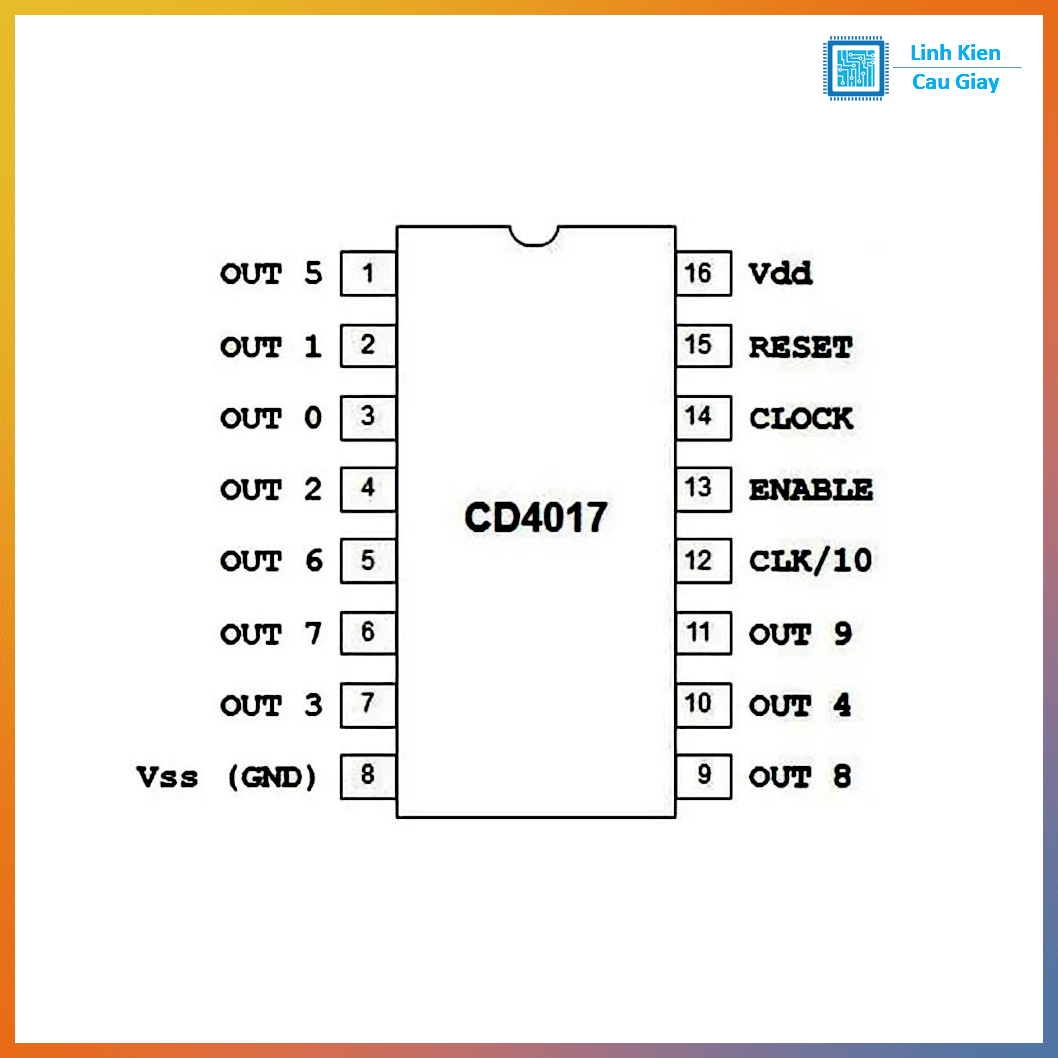

Sơ đồ chân

Nhóm ngõ ra
Q0…Q9: 10 ngõ ra lần lượt kích hoạt theo xung clock

Nhóm điều khiển
CLK (Clock): xung vào để đếm
RESET: đưa về Q0
CLOCK INHIBIT / EN: khóa clock (dừng đếm)
CARRY OUT: xung mang để ghép tầng/chia tần

Nguồn
VDD: nguồn dương
VSS: GND

Thông số kĩ thuật

Chức năng: Decade counter / 10-output Johnson counter
Công nghệ: CMOS 4000 series
Điện áp hoạt động (VDD): thường 3V–15V (tùy hãng/biến thể)
Số ngõ ra: 10 (Q0–Q9)
Điều khiển: Clock, Reset, Clock inhibit, Carry out
Tiêu thụ: thấp (CMOS)

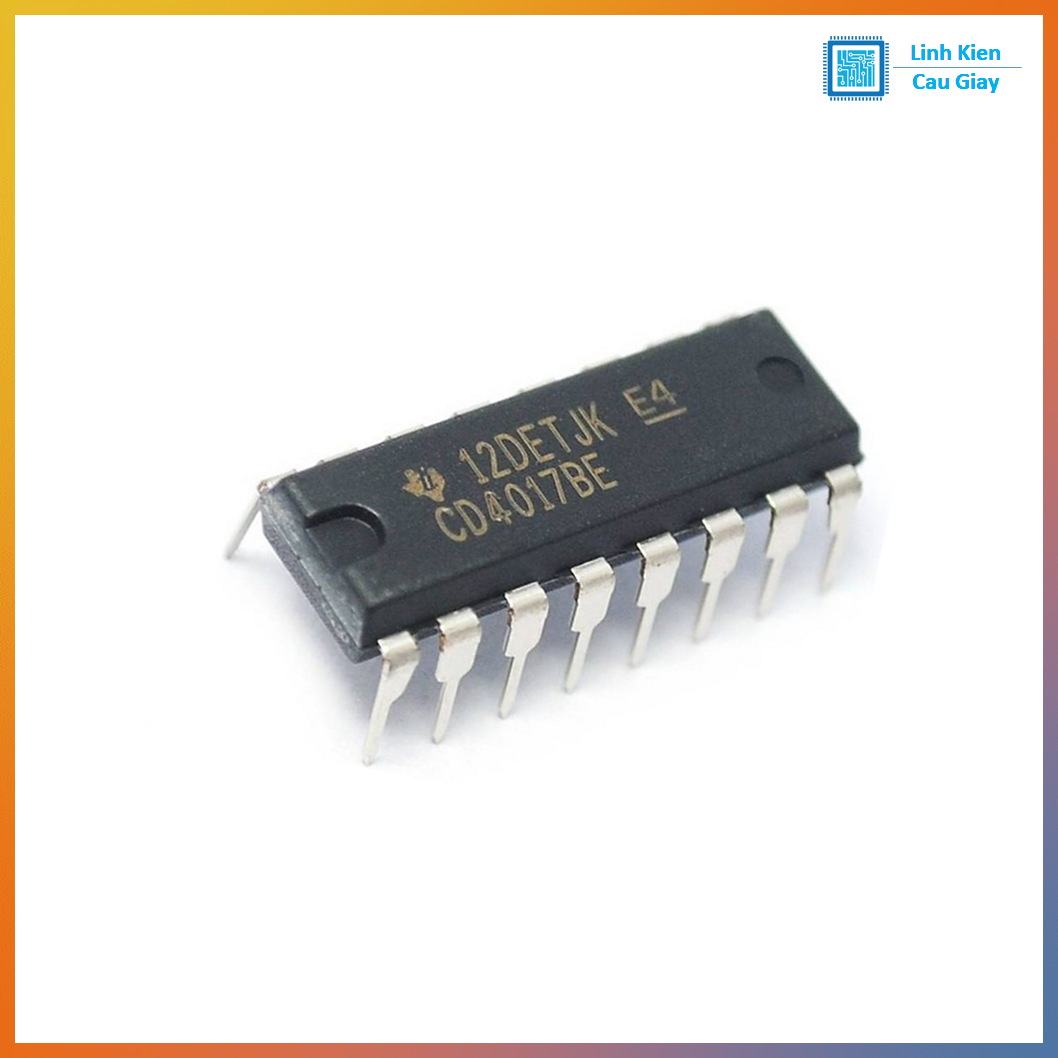

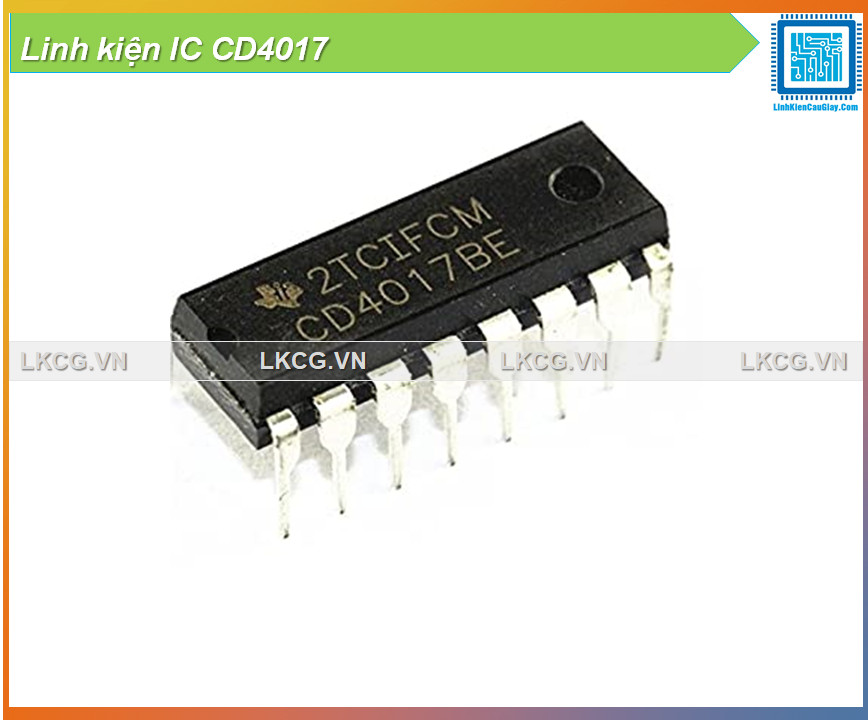

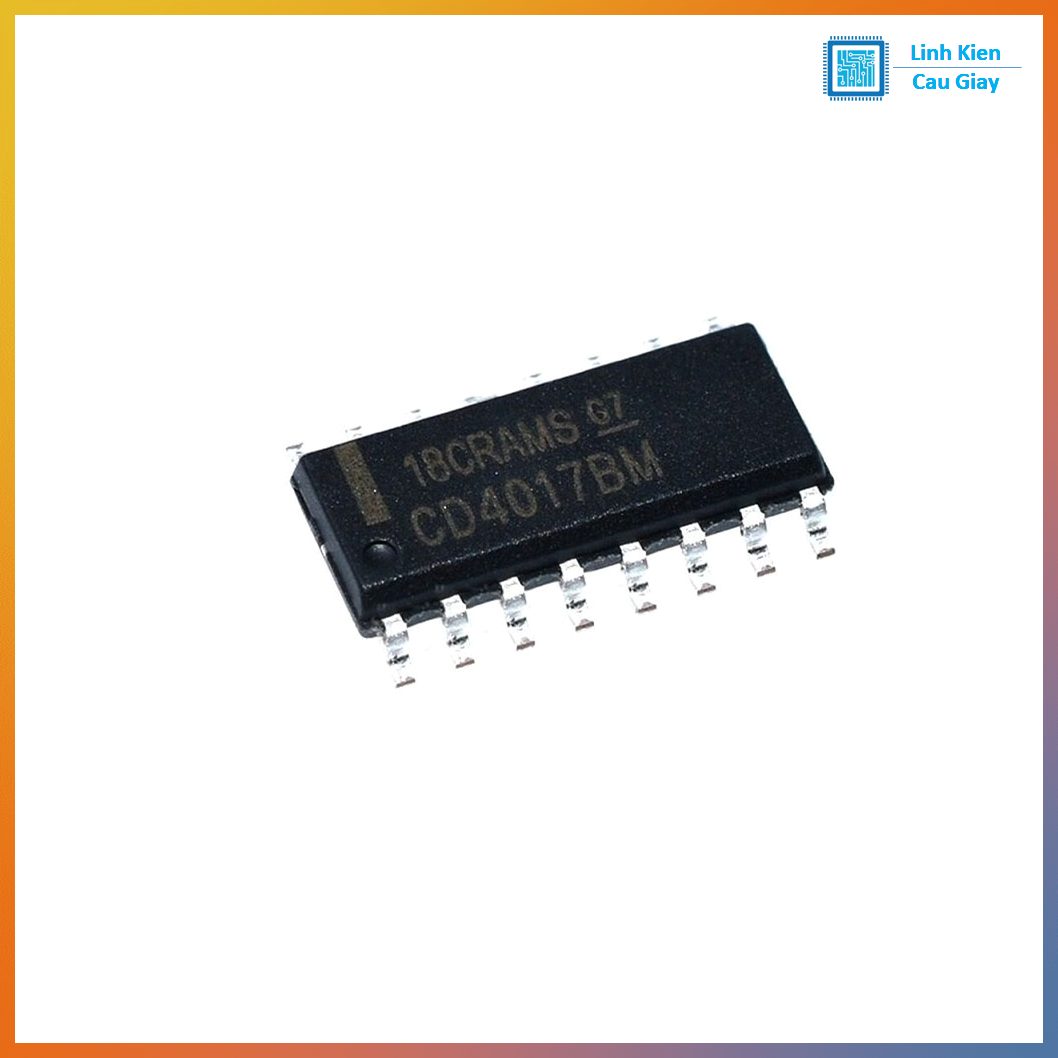

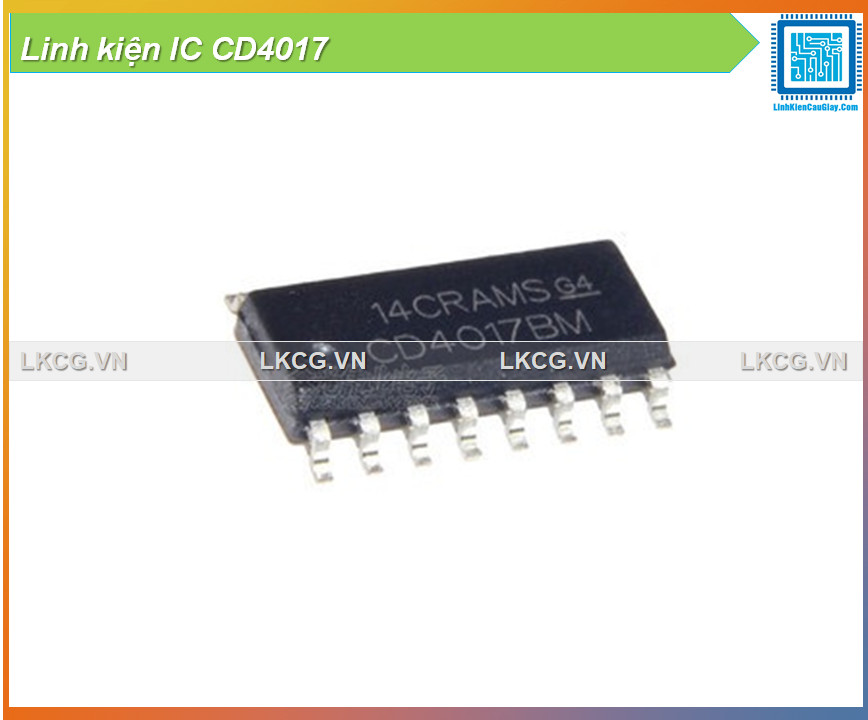

Đóng gói phổ biến: DIP-16 (chân cắm), SOP-16 (chân dán)

Hướng dẫn sử dụng

Bước 1: Cấp nguồn
VDD → 5V hoặc 12V (tùy mạch)
VSS → GND
Gắn tụ 100nF sát VDD–GND

Bước 2: Cấp xung clock vào chân CLK

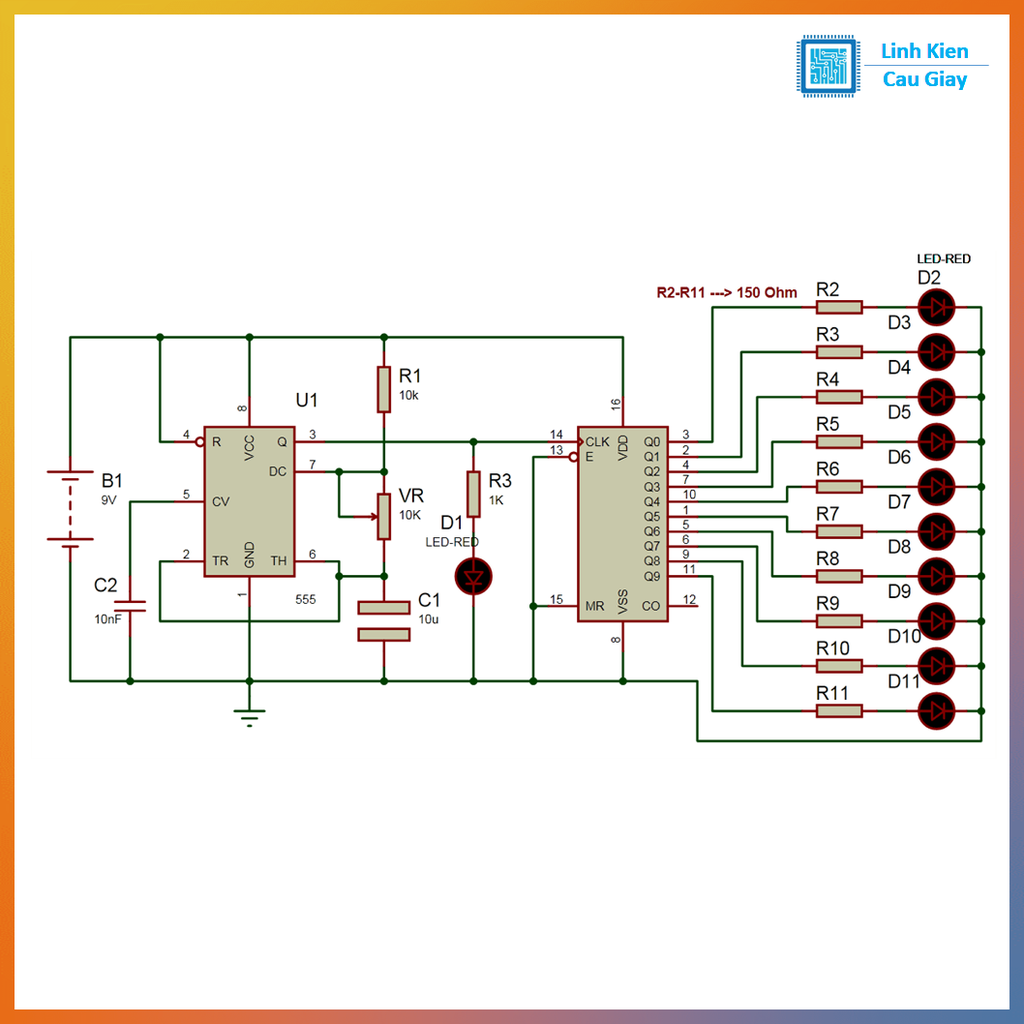

Nguồn xung thường dùng: NE555 astable, CD4060, CD4047, hoặc xung từ MCU

Bước 3: Kết nối tải ra Q0–Q9
LED: mỗi ngõ Q → điện trở hạn dòng → LED → GND (hoặc đảo tùy cách mắc)
Relay/tải lớn: mỗi ngõ Q → transistor/MOSFET đệm + diode chống ngược cho relay

Bước 4: Reset & dừng đếm
RESET: đưa lên mức reset (theo datasheet) để về Q0
CLOCK INHIBIT: kích để dừng đếm khi cần

Mẹo hay cho “đèn chạy quay vòng ít kênh”
Muốn chạy 6 LED rồi quay lại: nối Q6 về RESET (tùy mạch) để giới hạn số bước.

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
