IC CD4052 – IC Chọn Kênh / IC Mux-Demux 2 kênh 4-1 (Dual 4:1 Analog Multiplexer)

Mô tả sản phẩm

IC CD4052 là IC chuyển mạch tương tự 2 kênh (Dual 4-Channel Analog Multiplexer/Demultiplexer) thuộc họ CMOS 4000, chuyên dùng để chọn 1 trong 4 tín hiệu analog/digital cho mỗi kênh hoặc tách 1 tín hiệu ra 4 nhánh. CD4052 hoạt động ổn định với dải điện áp rộng, dòng rò thấp, tiêu thụ điện nhỏ, phù hợp cho mạch chọn tín hiệu cảm biến, mạch audio, mạch đo lường, mạch điều khiển nhiều ngõ vào/ra bằng ít chân điều khiển. Sản phẩm CD4052 thường có bản chân cắm DIP-16 hoặc chân dán SOP-16, dễ lắp ráp cho cả DIY và sản xuất.

CD4052 là IC “công tắc analog” dạng 2 bộ chọn kênh độc lập (X và Y). Mỗi bộ có 4 cổng vào/ra, dùng chung 2 chân địa chỉ (A, B) để chọn kênh, kèm 1 chân Enable/Inhibit để bật/tắt chuyển mạch. IC có thể truyền tín hiệu analog hai chiều (bidirectional) hoặc tín hiệu số trong giới hạn điện áp nguồn, phù hợp để giảm số chân MCU khi cần đọc nhiều cảm biến, chọn nhiều nguồn tín hiệu audio, hoặc chuyển tuyến tín hiệu trong hệ thống đo lường.

Ứng dụng

Chọn 1 trong nhiều tín hiệu cảm biến đưa vào ADC của Arduino/ESP32 (mở rộng kênh đọc analog)
Chuyển mạch tín hiệu audio L/R, chọn nguồn nhạc, chọn đường micro/line (mức tín hiệu nhỏ)
Mạch đo lường: chọn thang đo, chọn điểm đo, quét nhiều kênh (scanner)
Mạch giao tiếp: chọn đường tín hiệu trong hệ thống test, jig kiểm tra, routing tín hiệu
Mạch điều khiển: demux tín hiệu điều khiển ra 4 nhánh theo lựa chọn

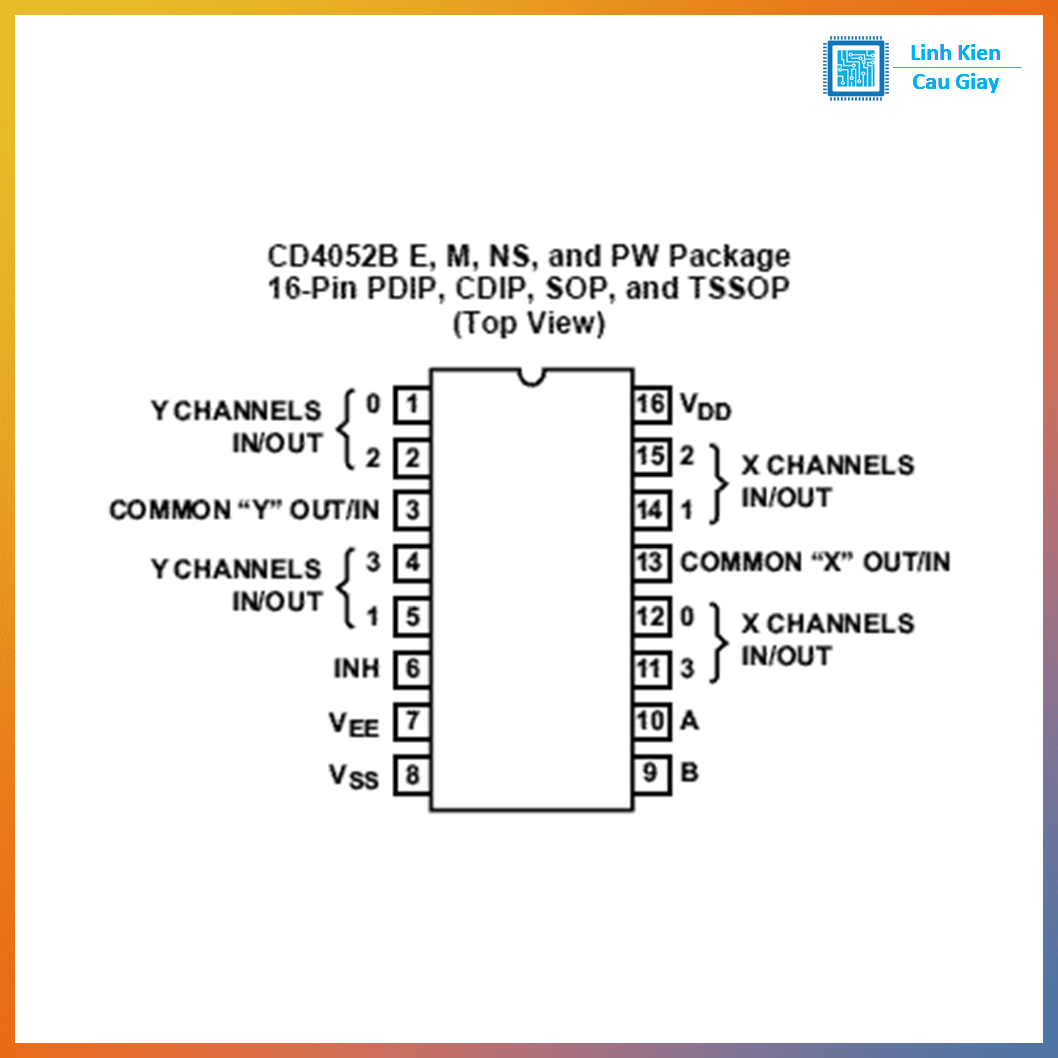

Sơ đồ chân

Nhóm chân điều khiển
A, B: Chân chọn địa chỉ (00/01/10/11)
INH (Enable/Inhibit): Cho phép chuyển mạch (thường INH = 0 hoạt động, INH = 1 ngắt hết kênh)

Nguồn
VDD: Nguồn dương
VSS: GND
VEE: Nguồn âm (tùy chọn) dùng khi cần tín hiệu analog có phần âm; nếu không dùng thường nối VEE = GND

Kênh tín hiệu
COM X (X): Chân chung kênh X
X0, X1, X2, X3: 4 cổng của kênh X
COM Y (Y): Chân chung kênh Y
Y0, Y1, Y2, Y3: 4 cổng của kênh Y

Gợi ý cách hiểu nhanh
CD4052 = 2 cái “4-1” dùng chung A, B (chọn kênh đồng thời cho cả X và Y)

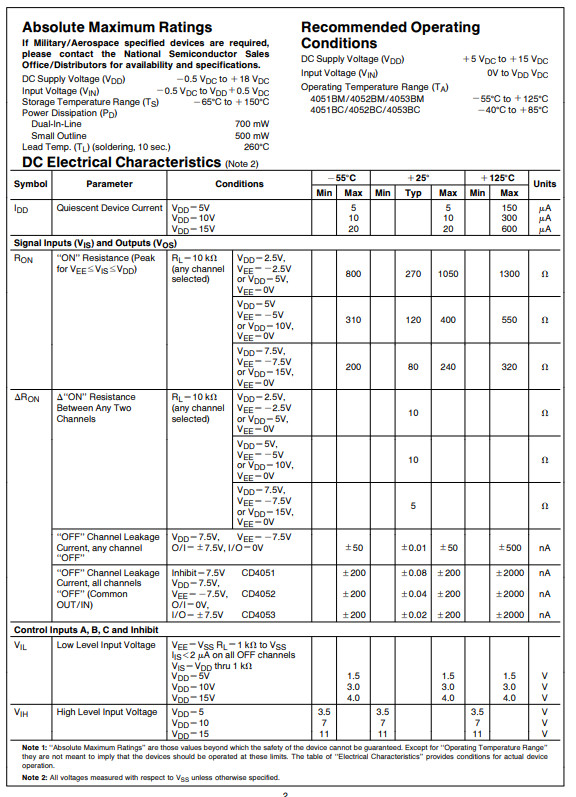

Thông số kĩ thuật

Loại IC: Dual 4-channel analog multiplexer/demultiplexer (2x 4:1)
Công nghệ: CMOS 4000 series
Điện áp hoạt động (VDD): thường 3V đến 15V (tùy hãng/biến thể)
Tín hiệu truyền qua: analog hoặc digital, 2 chiều (bidirectional)
Chân VEE: hỗ trợ nguồn âm để truyền tín hiệu dưới 0V (nếu cấp)
Dòng tiêu thụ: thấp (đặc trưng CMOS)
Đóng gói phổ biến: DIP-16 (chân cắm), SOP-16/SSOP-16 (chân dán)
Nhiệt độ làm việc: tùy phiên bản (thường -40°C đến +85°C với loại công nghiệp)

Hướng dẫn sử dụng

Bước 1: Cấp nguồn đúng
VDD → 5V (hoặc 3.3V tùy hệ)
VSS → GND
VEE → GND (nếu chỉ dùng tín hiệu 0 → VDD)

Bước 2: Nối chân điều khiển
A, B nối về GPIO của MCU để chọn kênh
INH kéo xuống GND để IC hoạt động (hoặc nối GPIO để bật/tắt)

Bước 3: Nối tín hiệu
Chân COM X là “cổng chung” của kênh X, sẽ nối về ADC/đầu vào cần đọc
Các chân X0–X3 nối tới 4 tín hiệu cần chọn
Tương tự cho kênh Y với COM Y và Y0–Y3

Bảng chọn kênh (theo A, B)
A B = 0 0 → chọn kênh 0 (X0/Y0)
A B = 1 0 → chọn kênh 1 (X1/Y1)
A B = 0 1 → chọn kênh 2 (X2/Y2)
A B = 1 1 → chọn kênh 3 (X3/Y3)

Lưu ý quan trọng khi dùng cho analog
Tín hiệu không vượt ngoài khoảng VEE đến VDD
Tín hiệu audio/ADC nên đi dây ngắn, thêm tụ lọc nguồn 100nF sát IC
Không phù hợp cho tín hiệu công suất lớn; chủ yếu là tín hiệu mức nhỏ

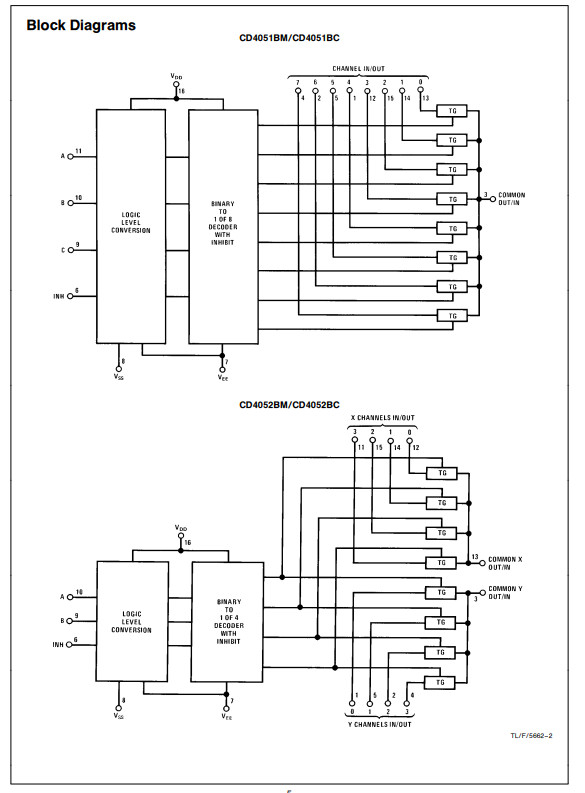

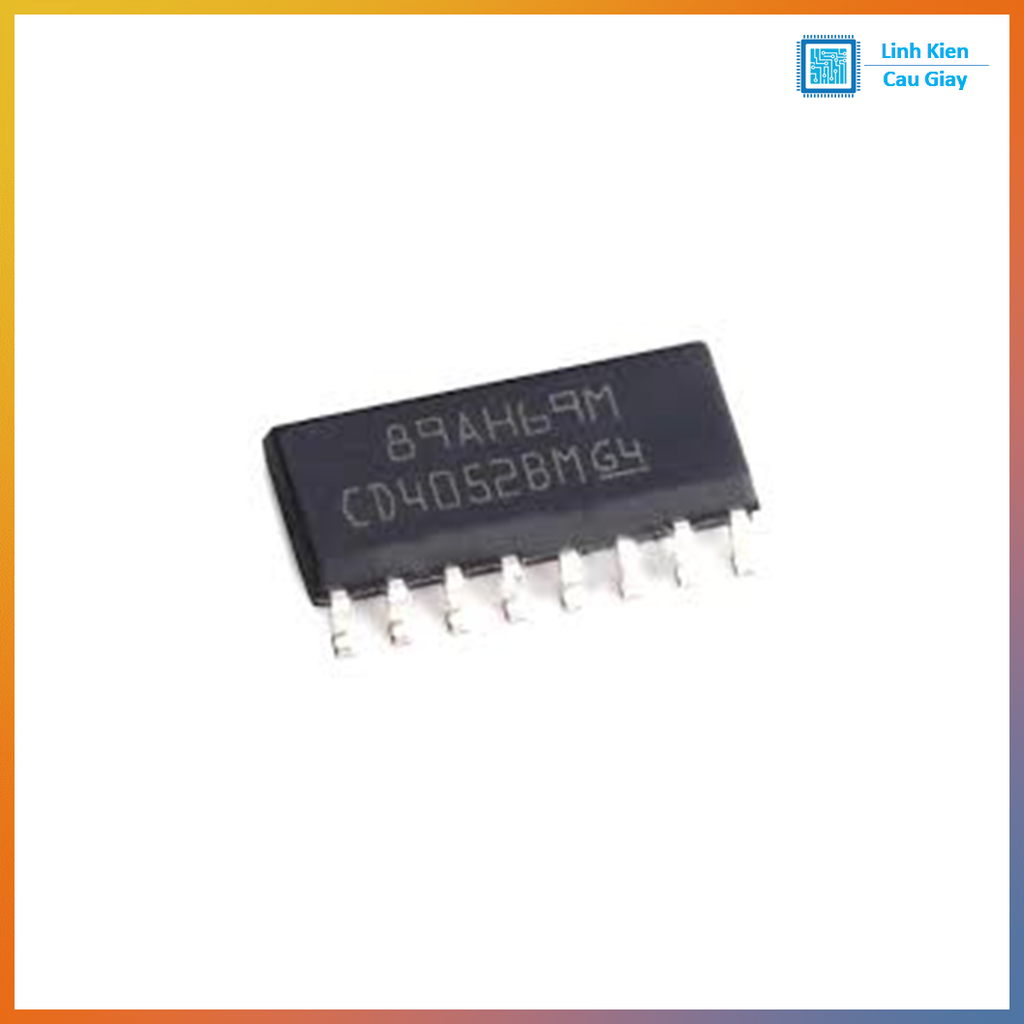

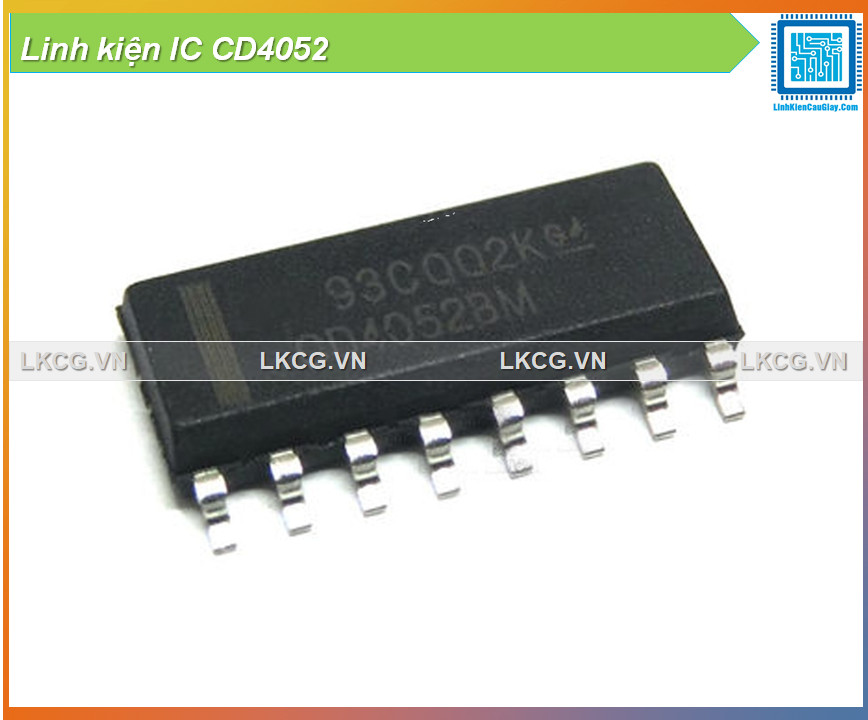

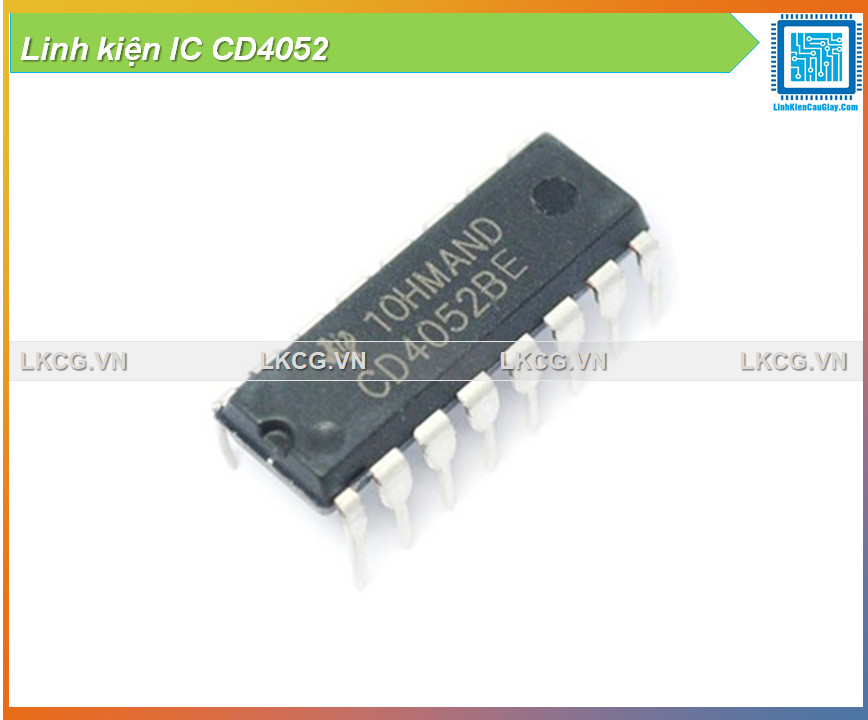

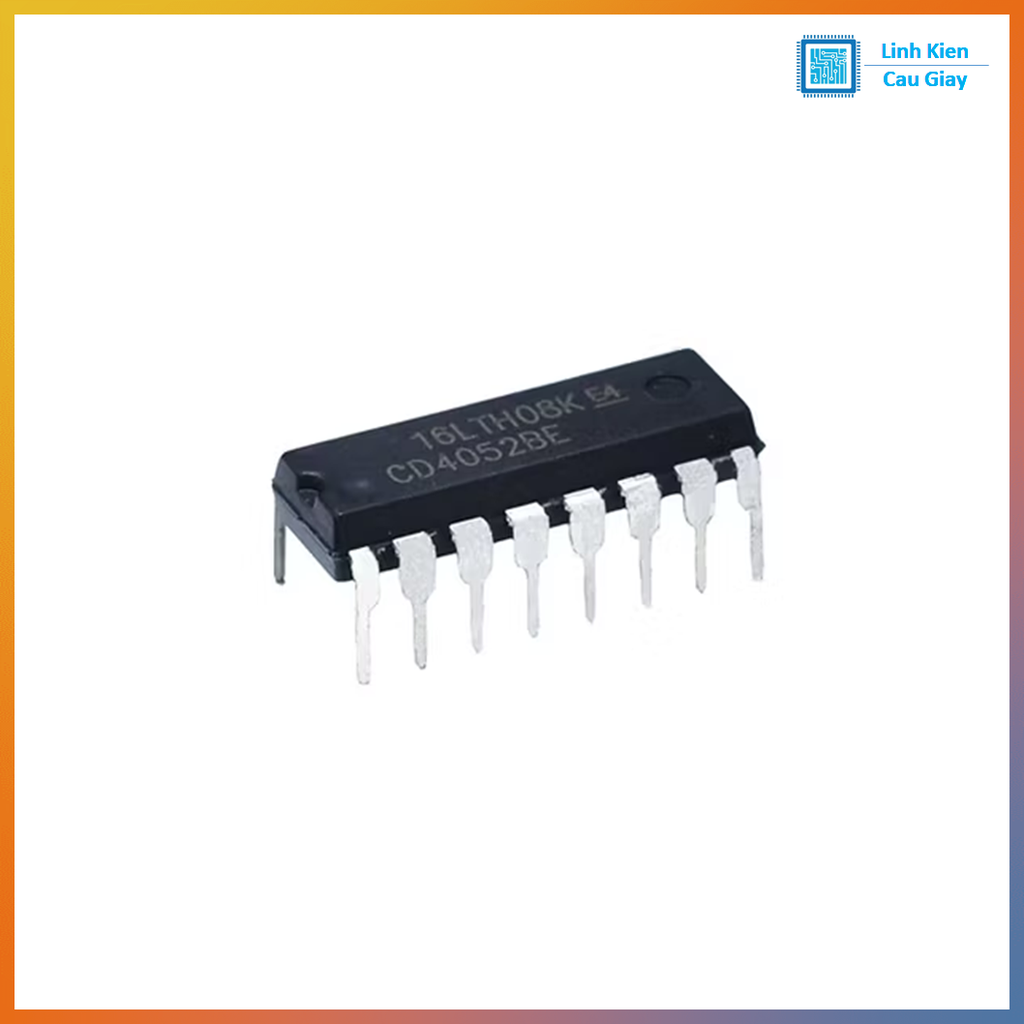

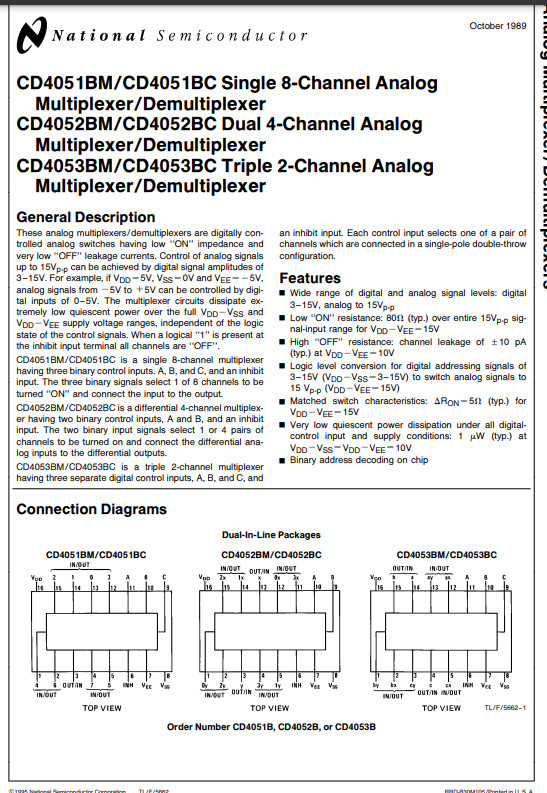

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
