IC CD4094 – IC shift register 8 bit có chốt (thanh ghi dịch)

Mô tả sản phẩm

IC CD4094 là IC thanh ghi dịch 8 bit (8-bit shift register) có chốt lưu (latch) và ngõ ra 3 trạng thái (tri-state), giúp mở rộng số chân điều khiển từ vi điều khiển chỉ với vài dây (DATA/CLOCK/LATCH). CD4094 rất phù hợp để điều khiển LED, LED 7 đoạn, relay qua transistor, ma trận LED, hoặc làm mạch mở rộng I/O cho Arduino/STM32/ESP32. Ưu điểm: mạch đơn giản, dễ ghép nối nhiều IC (daisy-chain) để tăng số ngõ ra, hoạt động dải điện áp rộng kiểu CMOS 4000.

CD4094 nhận dữ liệu nối tiếp (serial) vào, dịch theo xung clock và lưu ra 8 ngõ ra song song. IC có latch để “chốt” dữ liệu ra, giúp đầu ra ổn định khi đang shift dữ liệu mới. Ngoài ra có Output Enable / tri-state để có thể tắt toàn bộ ngõ ra (phục vụ ghép bus hoặc điều khiển theo nhóm). Có chân serial out để nối tiếp nhiều con CD4094 thành 16/24/32… ngõ ra.

Ứng dụng

Mở rộng chân điều khiển cho Arduino/ESP32/STM32
Chạy dãy LED/đèn báo, bảng LED đơn giản
Điều khiển LED 7 đoạn (kết hợp quét)
Điều khiển relay/solenoid (qua transistor + diode dập xung)
Tạo mạch điều khiển nhiều kênh với ít dây tín hiệu

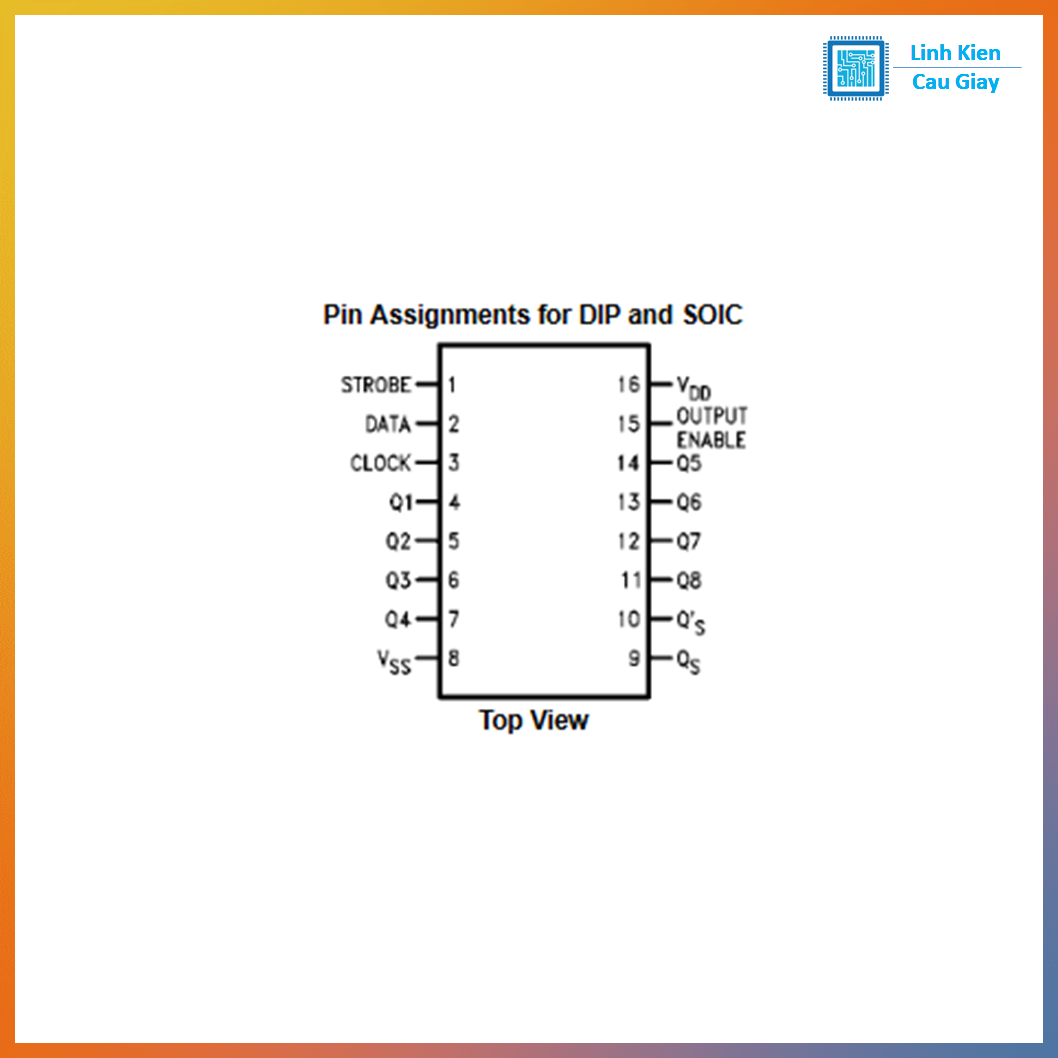

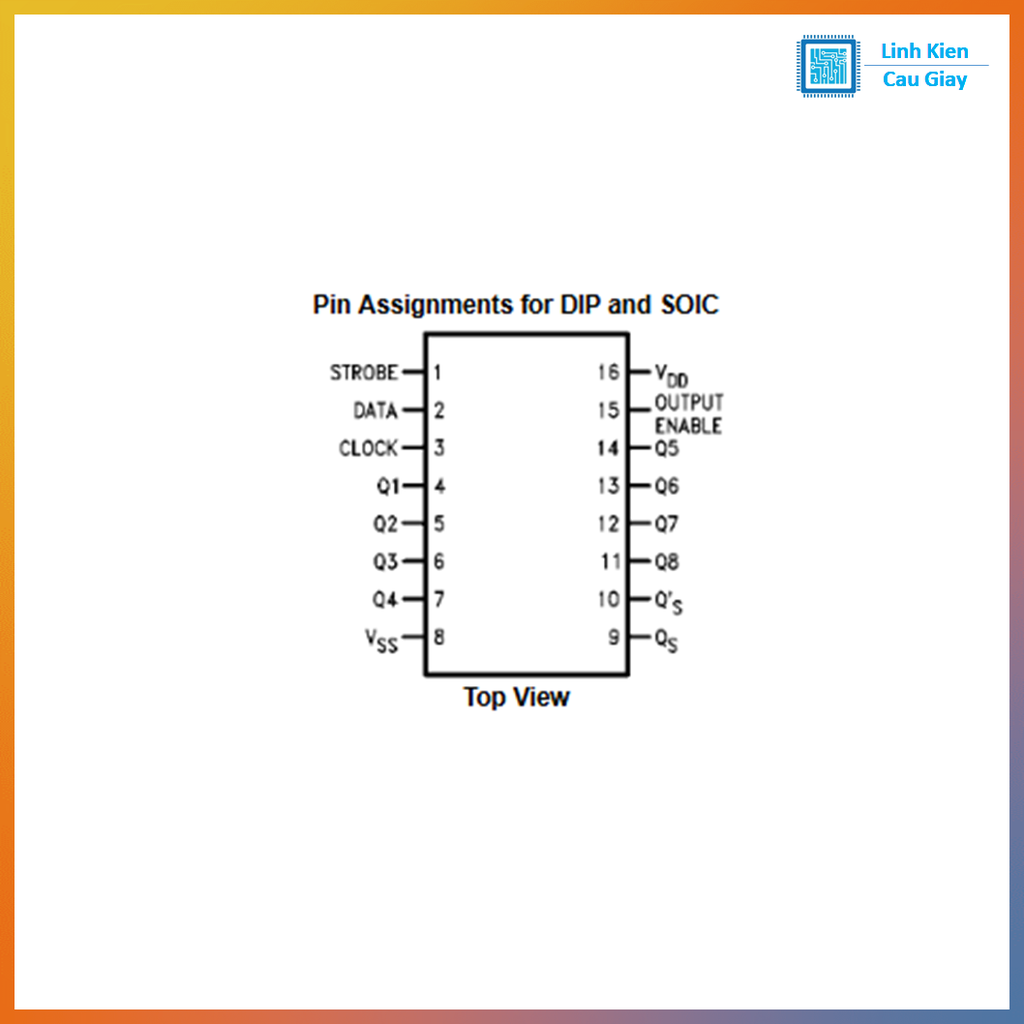

Sơ đồ chân

Nhóm chân thường có:
VDD, VSS (nguồn)
DATA (Serial In)
CLOCK (Shift Clock)
LATCH / STROBE (Store Clock)
OE (Output Enable / Tri-state)
Q1…Q8 (8 ngõ ra song song)
QS / Serial Out (nối tầng)
RESET

Thông số kĩ thuật

Loại IC: CMOS 8-bit shift register + latch
Số ngõ ra: 8 kênh song song
Giao tiếp: Serial In → Parallel Out
Khả năng nối tầng: có serial out để cascade nhiều IC
Nguồn hoạt động: dải rộng kiểu CMOS 4000 thường  5V–15V

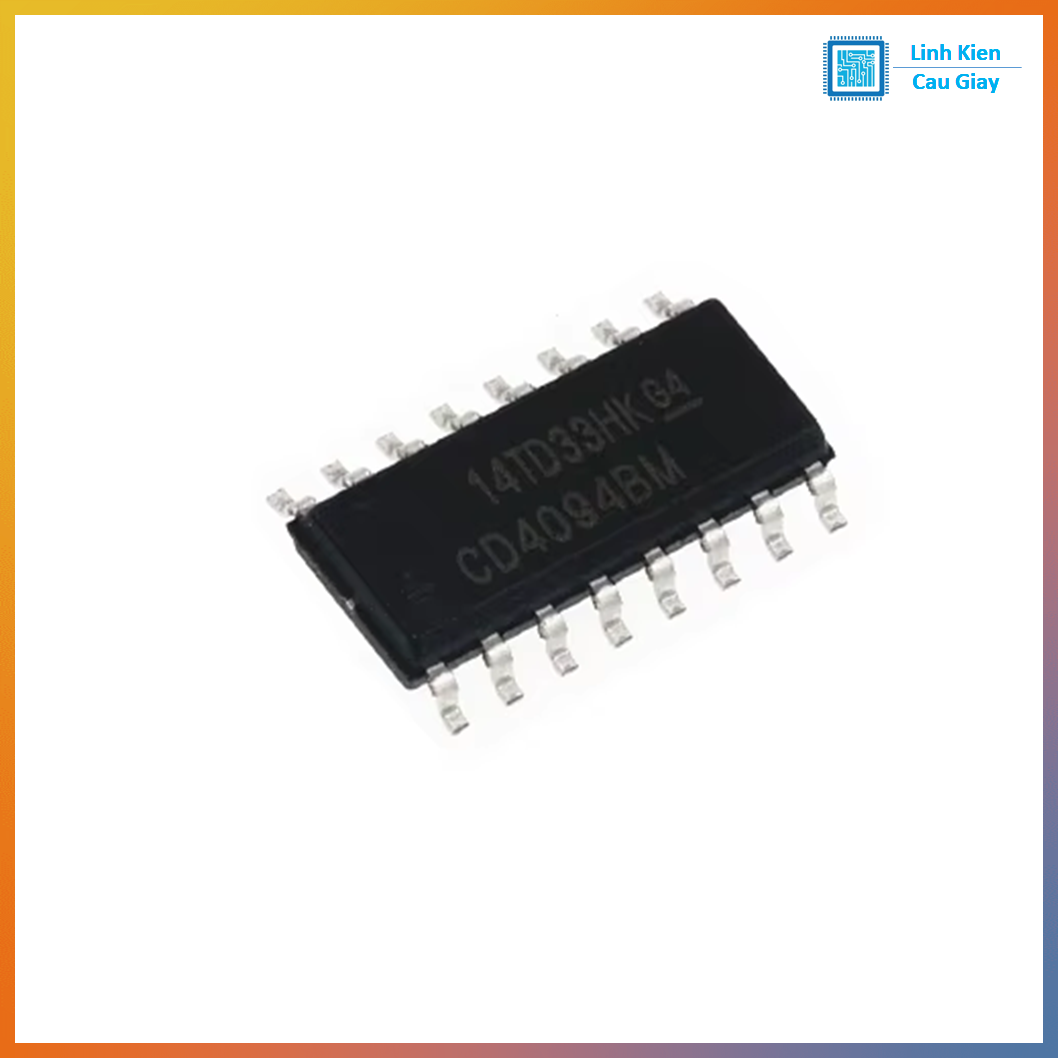

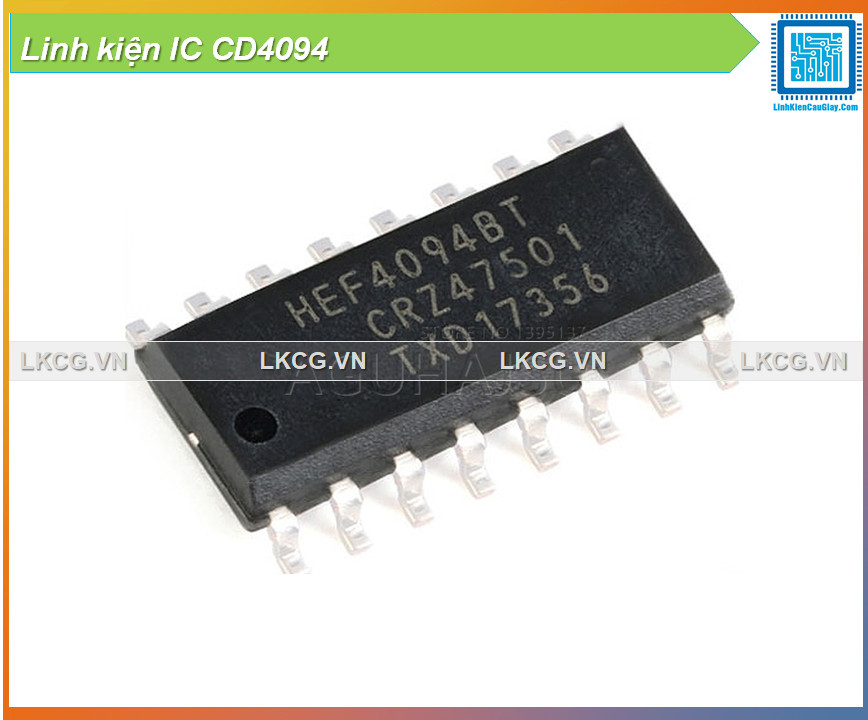

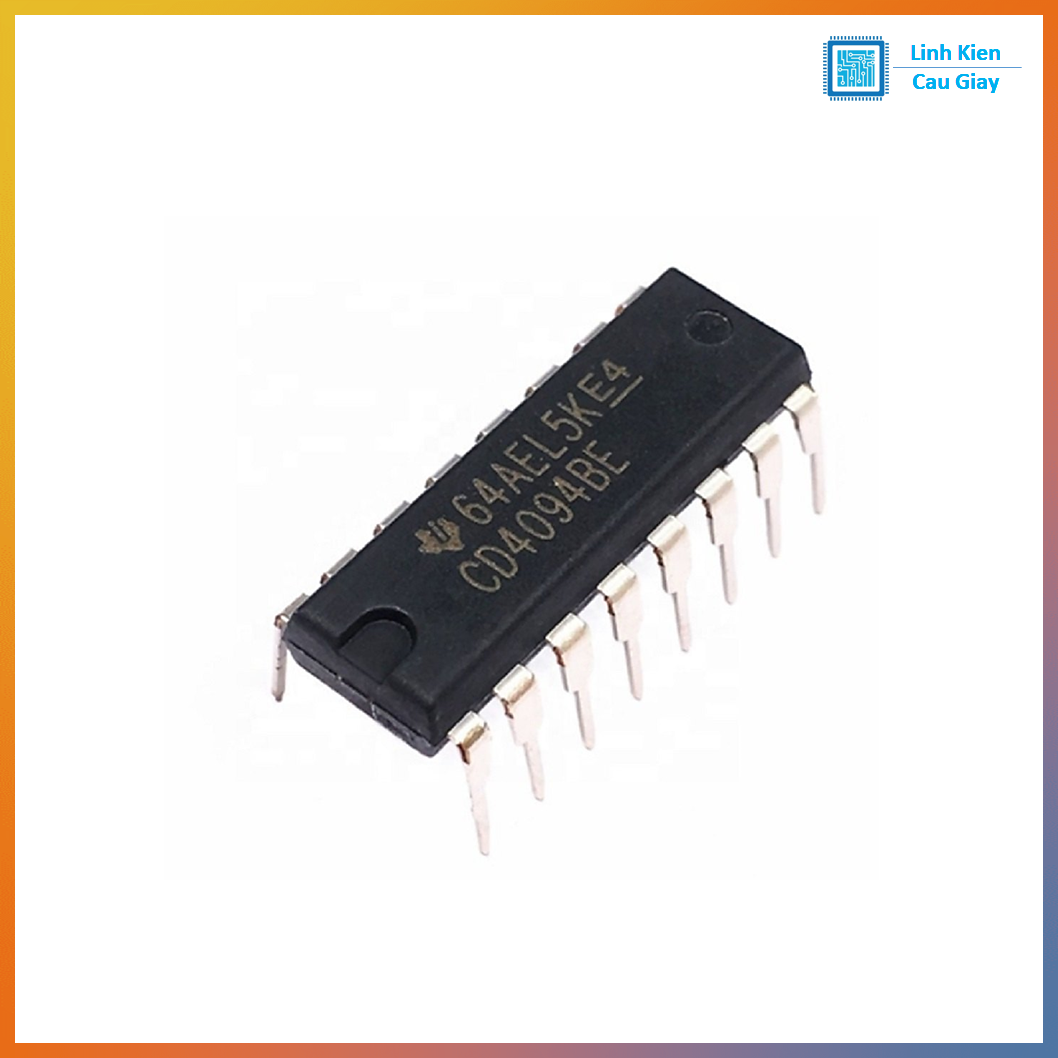

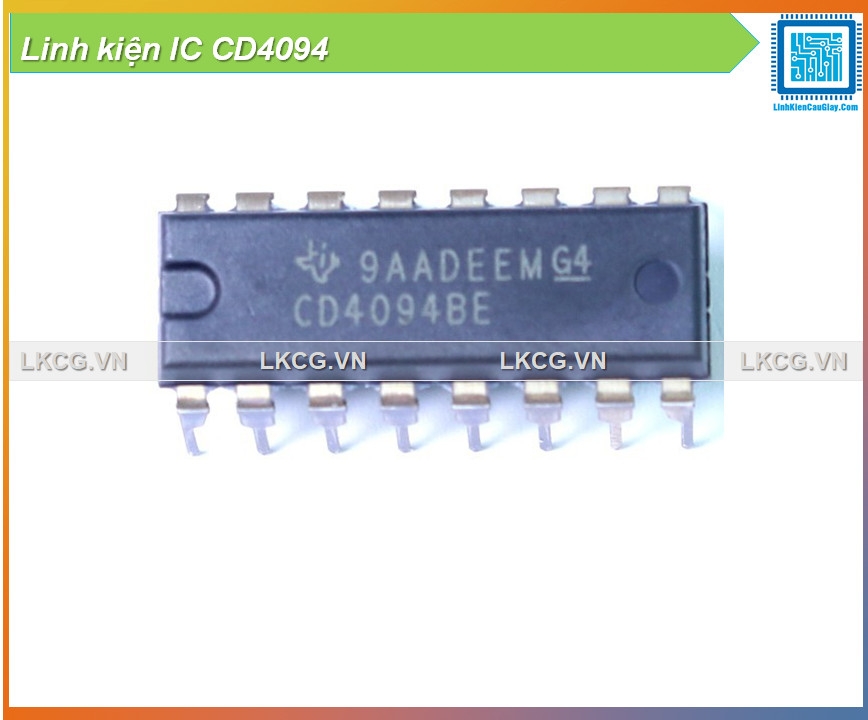

Đóng gói phổ biến: DIP16 (chân cắm), SOP16 (chân dán)

Hướng dẫn sử dụng

Kết nối cơ bản 3 dây điều khiển:
DATA → chân Serial In
CLK → Shift Clock (mỗi xung dịch 1 bit)
LATCH → Store/ Strobe (chốt 8 bit ra Q1…Q8)

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
