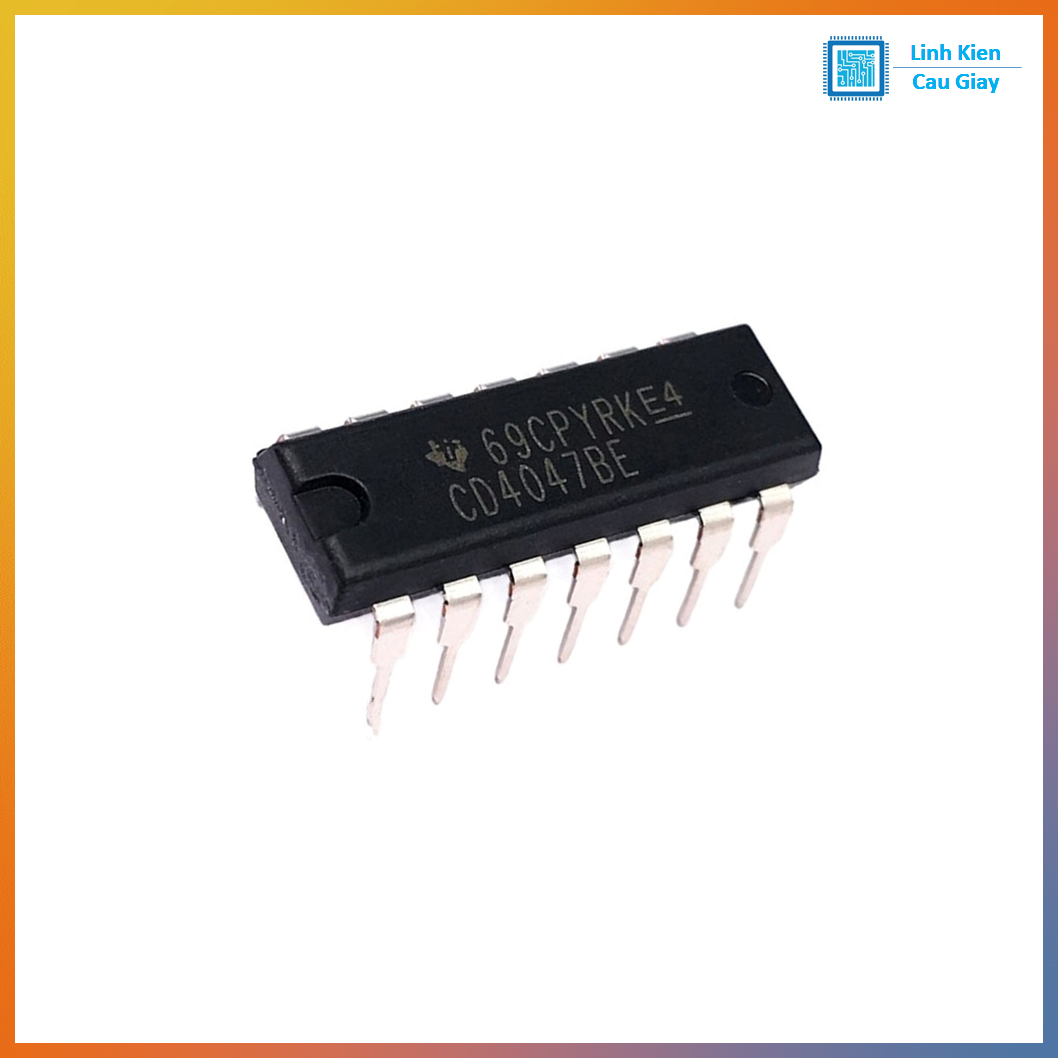

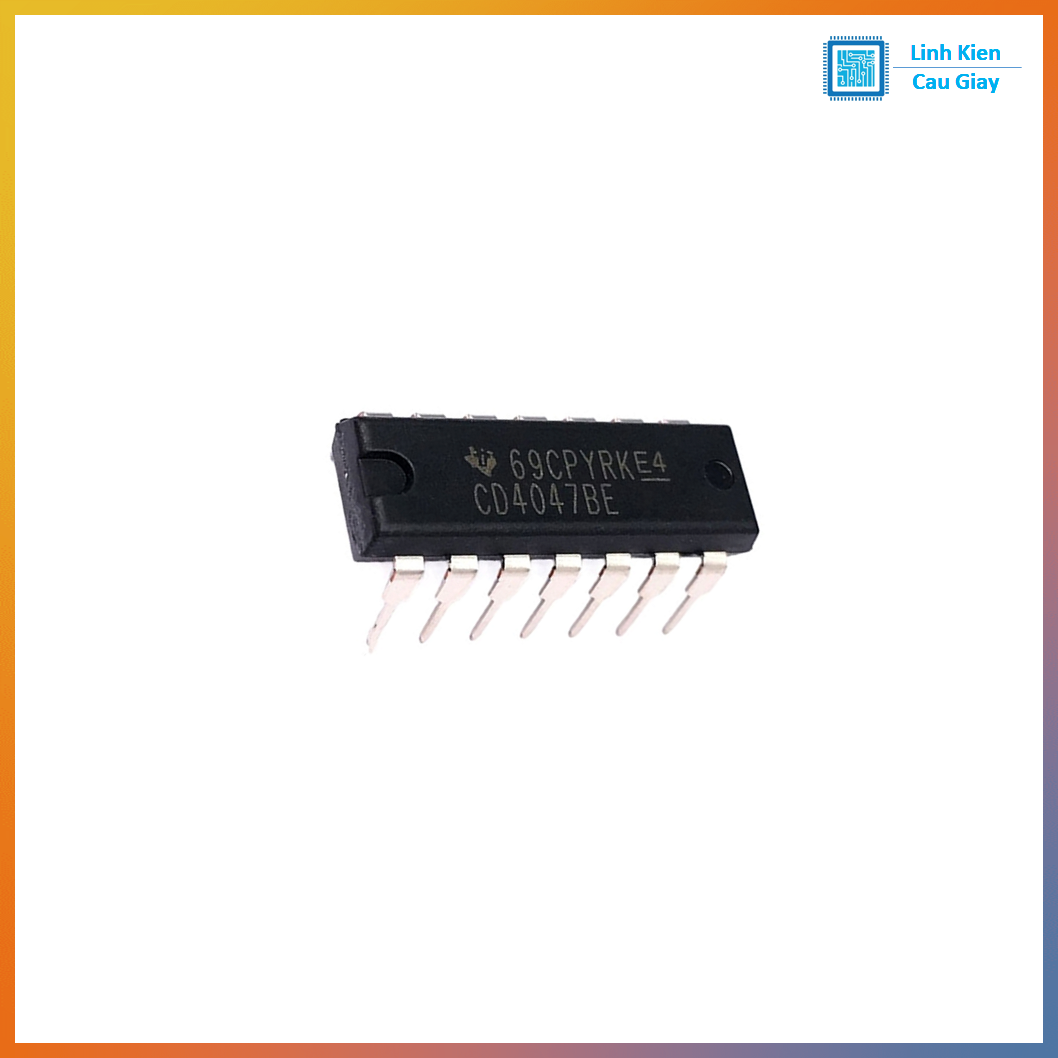

IC CD4047 DIP14 – IC Tạo Xung Dao Động / Đa Hài Ổn Định (Monostable/Astable)

Mô tả sản phẩm

IC CD4047 chân cắm DIP14 là IC đa hài (multivibrator) CMOS họ 4000, chuyên tạo xung dao động ổn định ở 2 chế độ: đơn ổn (Monostable – tạo xung 1 lần theo kích) và tự dao động (Astable – tạo xung liên tục). CD4047 nổi bật vì cho ra 2 ngõ ra Q và /Q đối pha 180° với duty cycle gần 50% (rất hợp làm mạch tạo xung vuông, mạch đảo pha, mạch kích MOSFET, mạch inverter đơn giản, mạch nhấp nháy LED, mạch tạo trễ). Bản DIP14 dễ hàn, phù hợp DIY, học tập và sửa chữa mạch điện tử.

CD4047 là IC tạo xung đa năng:
Chế độ Astable: tạo xung vuông liên tục, có 2 ngõ ra Q và /Q đối pha, duty ~50% giúp tín hiệu cân đối, dễ dùng cho mạch đảo pha/kích công suất.
Chế độ Monostable: khi có tín hiệu kích, IC tạo 1 xung có độ rộng xác định theo R-C, phù hợp tạo trễ hoặc tạo xung “1 lần”.
IC thuộc CMOS nên tiêu thụ thấp, chạy được dải điện áp rộng, ổn định khi dùng linh kiện RC chuẩn.

Ứng dụng

Mạch tạo xung vuông 50% duty: clock, test tín hiệu, tạo nhịp
Mạch đảo pha Q và /Q: điều khiển 2 nhánh đối xứng, kích H-bridge đơn giản (qua tầng driver)
Mạch nhấp nháy LED, còi báo, tạo nhịp chuông
Mạch tạo trễ, tạo xung đơn (monostable) cho reset, trigger
Mạch inverter/dao động cơ bản (phục vụ học tập, thí nghiệm)

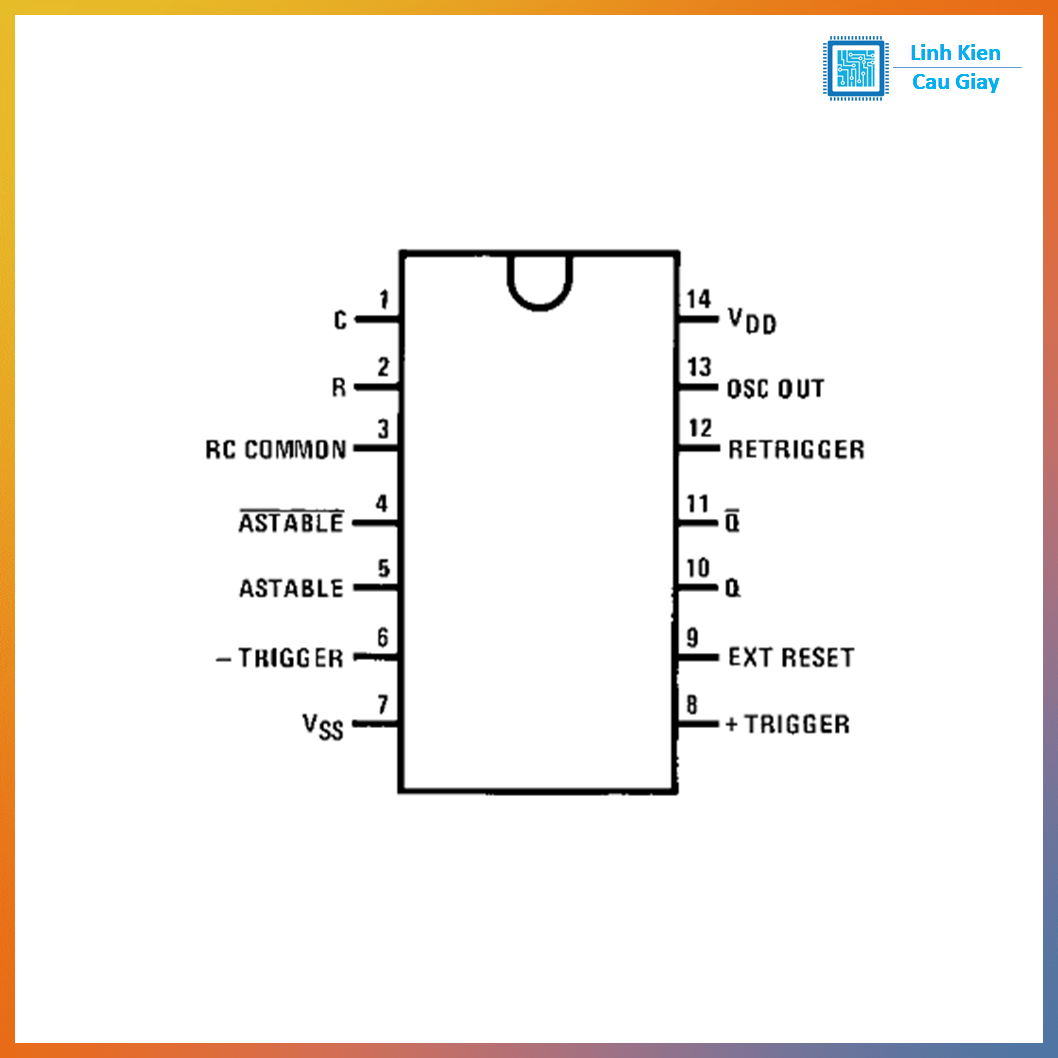

Sơ đồ chân

CD4047 DIP14 có các nhóm chân chính:
Nguồn: VDD, VSS (GND)
Ngõ ra: Q và /Q (complement)
Chọn chế độ & kích: chân chọn Astable/Monostable, Trigger/Reset (tùy cách cấu hình)
RC timing: chân nối R và C để đặt tần số/độ rộng xung

Gợi ý sử dụng nhanh
Astable: mắc R-C theo datasheet → lấy xung tại Q và /Q
Monostable: đưa xung kích vào chân Trigger → lấy xung đơn tại Q (và /Q ngược lại)

Thông số kĩ thuật

Loại IC: Monostable/Astable multivibrator
Công nghệ: CMOS 4000 series
Nguồn hoạt động (VDD): thường 3V–15V (tùy hãng/phiên bản)
Ngõ ra: 2 ngõ Q và /Q đối pha 180°, duty cycle gần 50% ở chế độ astable
Thiết lập thời gian/tần số: bằng điện trở R và tụ C ngoài
Đóng gói: DIP-14 (chân cắm)

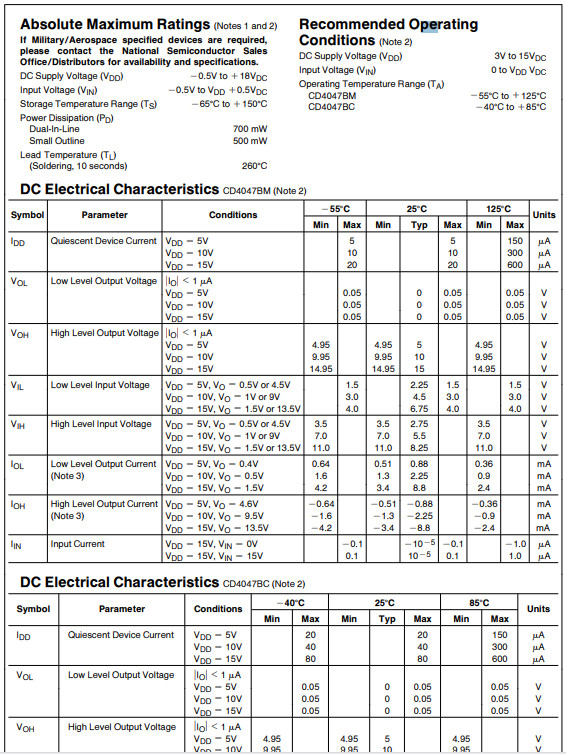

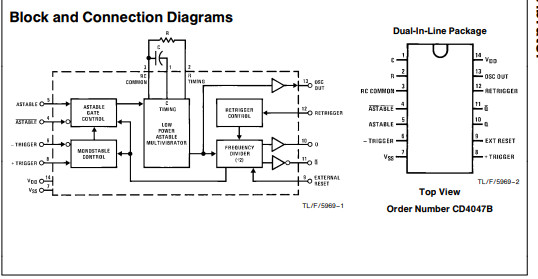

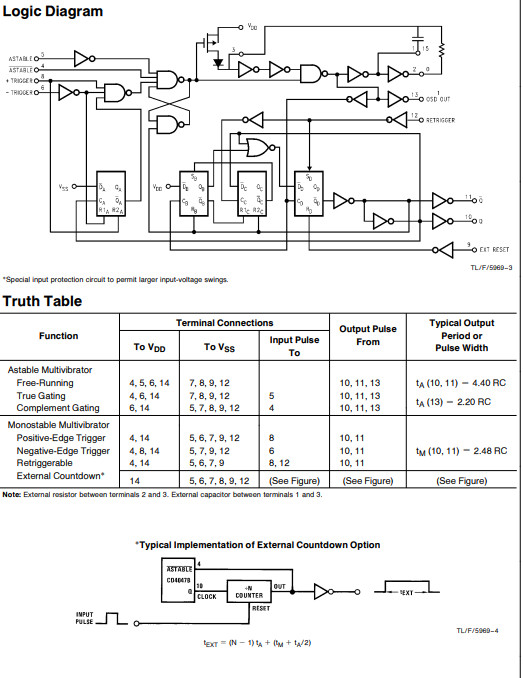

Datasheet

Hướng dẫn sử dụng

A) Chế độ Astable (tạo xung liên tục)
B1: Cấp nguồn VDD và GND
B2: Mắc R và C theo chân timing của IC (R-C càng lớn → tần số càng thấp)
B3: Lấy xung vuông ở Q; lấy xung đối pha ở /Q
B4: Nếu kéo tải công suất (MOSFET/relay), nên thêm tầng driver/đệm (transistor/driver IC) để ổn định

B) Chế độ Monostable (xung 1 lần)
B1: Cấp nguồn
B2: Mắc R-C đặt độ rộng xung mong muốn
B3: Đưa xung kích vào Trigger (nhấn nút/cảm biến)
B4: Lấy xung tại Q (hoặc /Q)

Mẹo chống nhiễu
Gắn tụ 100nF sát VDD–GND của IC
Dây R-C timing ngắn, tránh chạy sát đường nguồn nhiễu

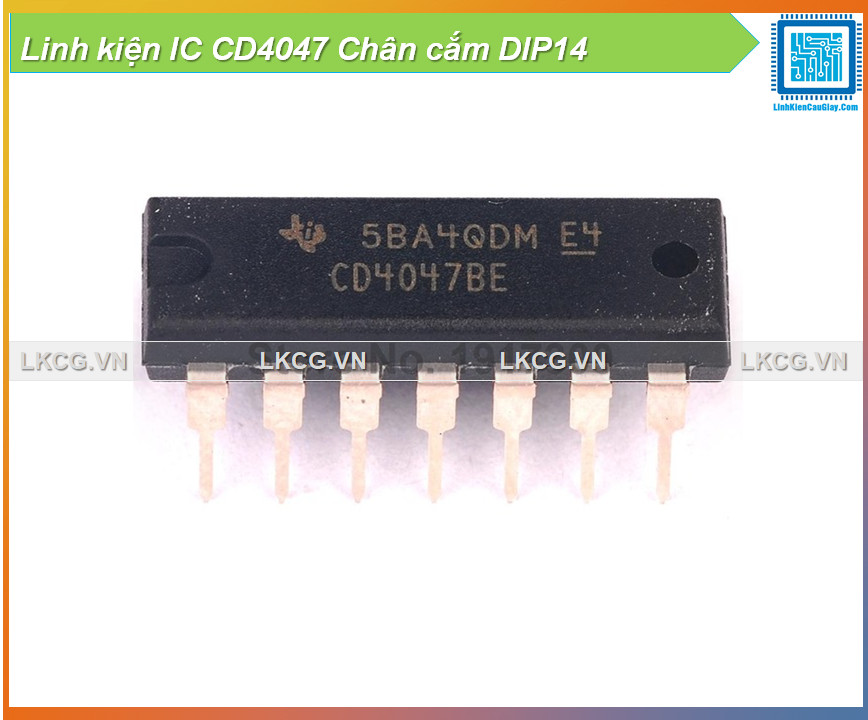

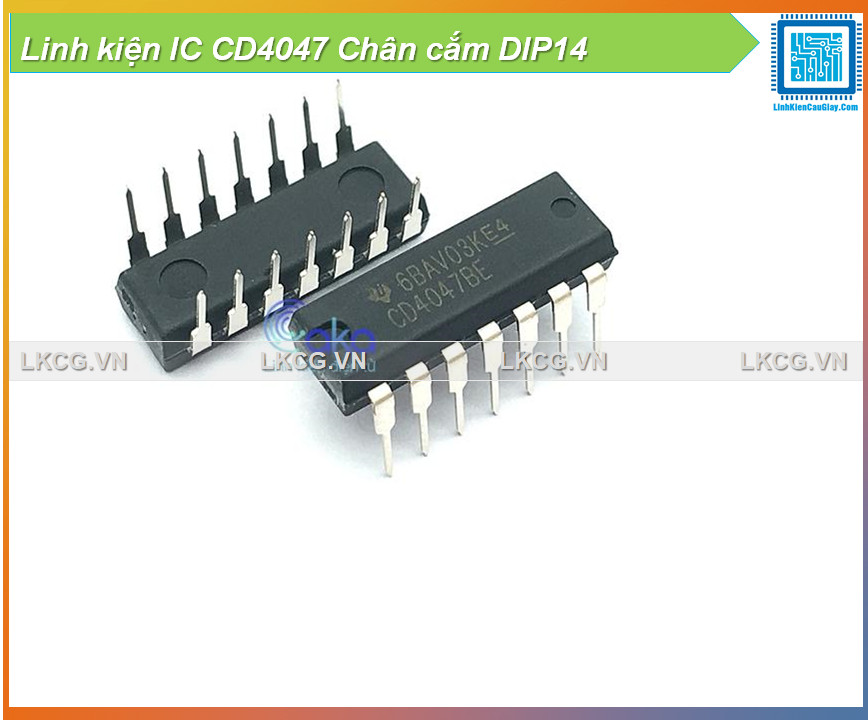

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
