IC CD4071 – IC cổng OR 2 ngõ vào (4 cổng)

Mô tả sản phẩm

IC CD4071 (CD4071B) là IC logic CMOS gồm 4 cổng OR 2 ngõ vào (Quad 2-Input OR Gate). IC dùng để thực hiện phép OR: chỉ cần một trong hai tín hiệu vào mức 1 thì ngõ ra lên 1. CD4071 thuộc họ CMOS 4000 nên có ưu điểm tiêu thụ thấp, chạy dải điện áp rộng, dễ dùng cho mạch DIY, học tập, sửa chữa và các mạch điều khiển liên động. Rất phù hợp để gộp tín hiệu, tạo điều kiện kích hoạt, mạch báo động, mạch chọn chế độ…

CD4071 tích hợp 4 cổng OR độc lập, mỗi cổng có 2 input (A, B) và 1 output (Y). Có thể dùng để gộp 2 tín hiệu điều khiển thành 1 tín hiệu chung (ví dụ: nút A hoặc nút B đều kích hoạt), hoặc ghép nhiều điều kiện bằng cách nối tiếp các cổng.

Ứng dụng

Gộp tín hiệu điều khiển: A OR B → kích hoạt 1 đầu ra
Mạch báo động: cảm biến 1 hoặc cảm biến 2 kích hoạt còi/đèn
Mạch chọn chế độ, liên động điều khiển
Học tập thực hành cổng logic OR
Kết hợp với các IC CMOS 4000 khác để tạo mạch điều khiển số

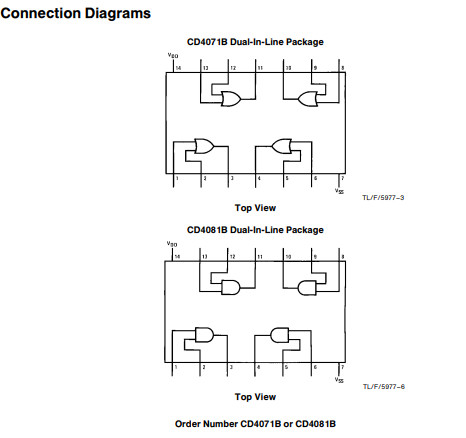

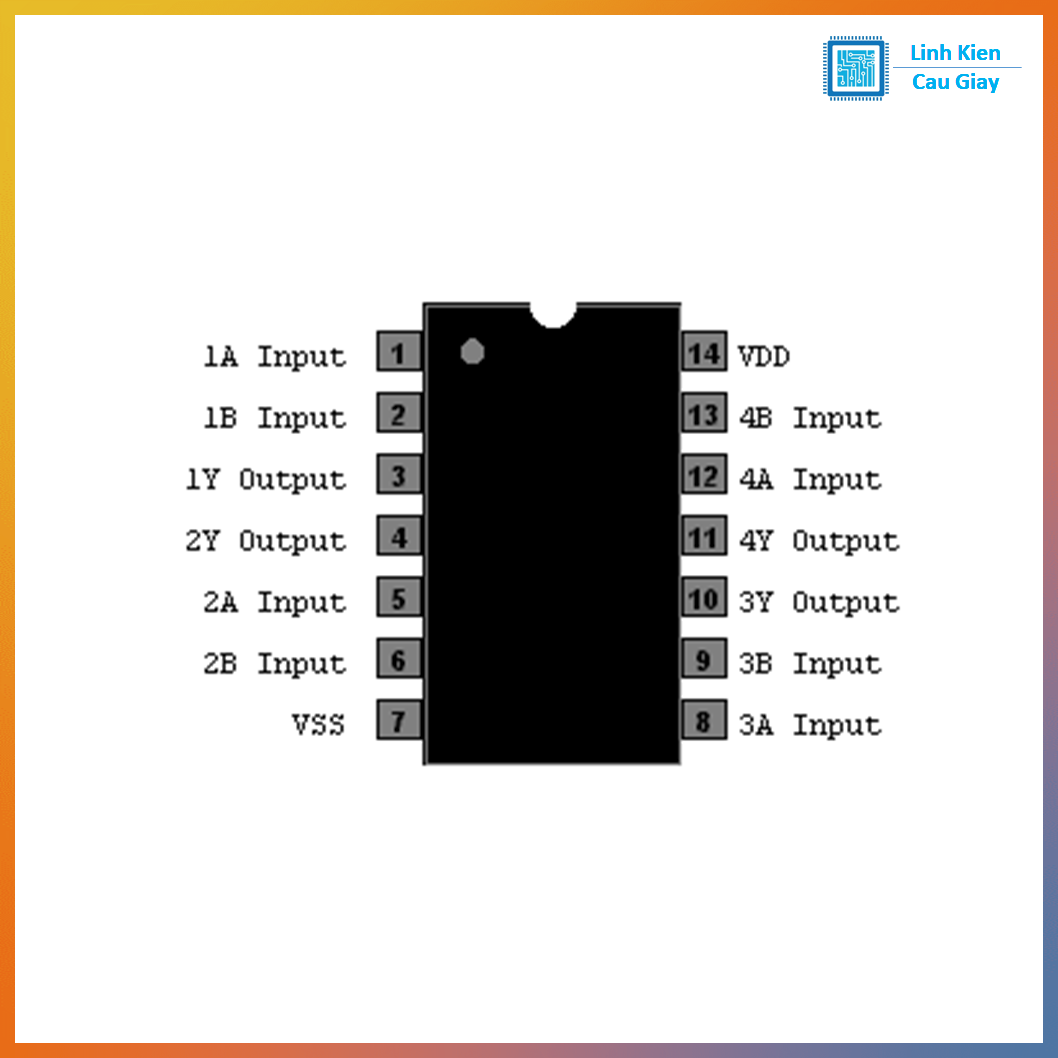

Sơ đồ chân

Pin 1: 1A
Pin 2: 1B
Pin 3: 1Y

Pin 4: 2A
Pin 5: 2B
Pin 6: 2Y

Pin 7: VSS (GND)

Pin 8: 3Y
Pin 9: 3A
Pin 10: 3B

Pin 11: 4Y
Pin 12: 4A
Pin 13: 4B

Pin 14: VDD (+Nguồn)

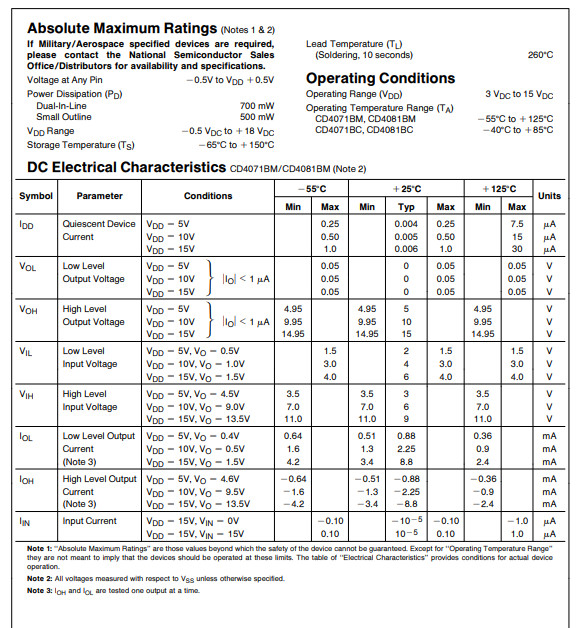

Thông số kĩ thuật

Loại IC: Quad 2-Input OR Gate (CMOS 4000)
Số cổng: 4 cổng OR
Số chân: 14 chân
Nguồn hoạt động: dải rộng kiểu CMOS 4000 (thường dùng 5V–12V; tùy datasheet có thể cao hơn)

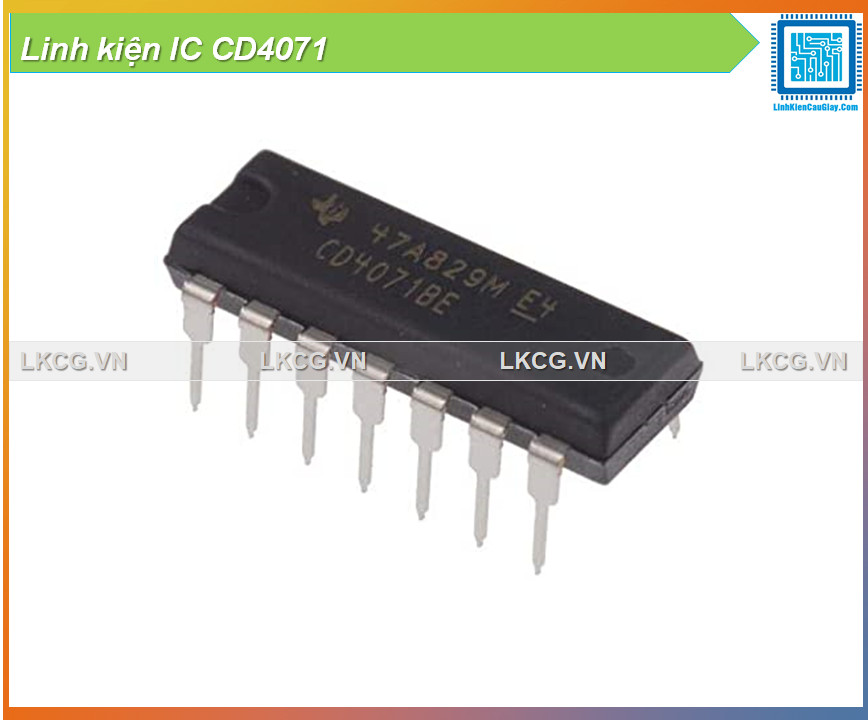

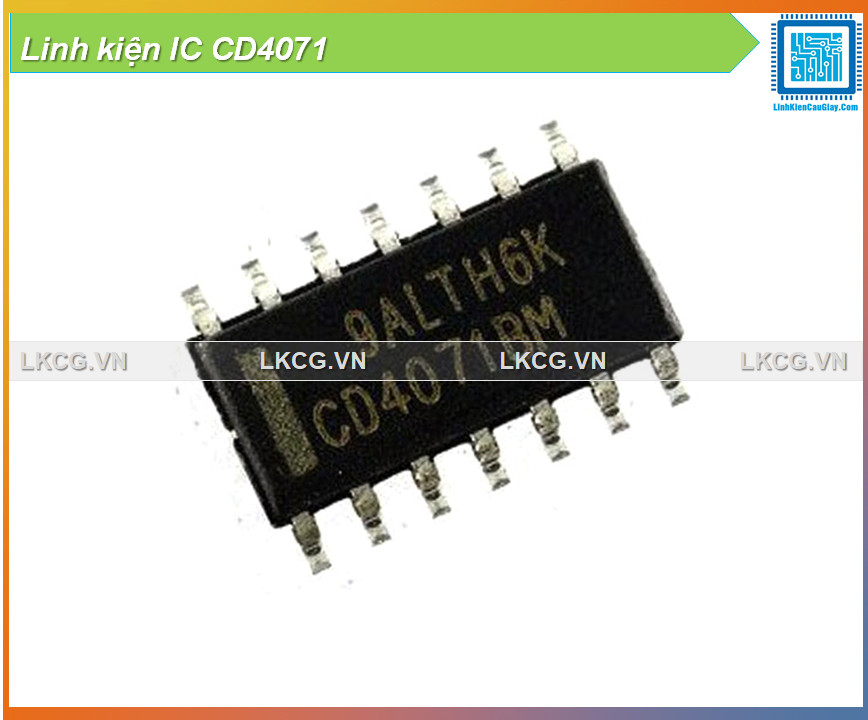

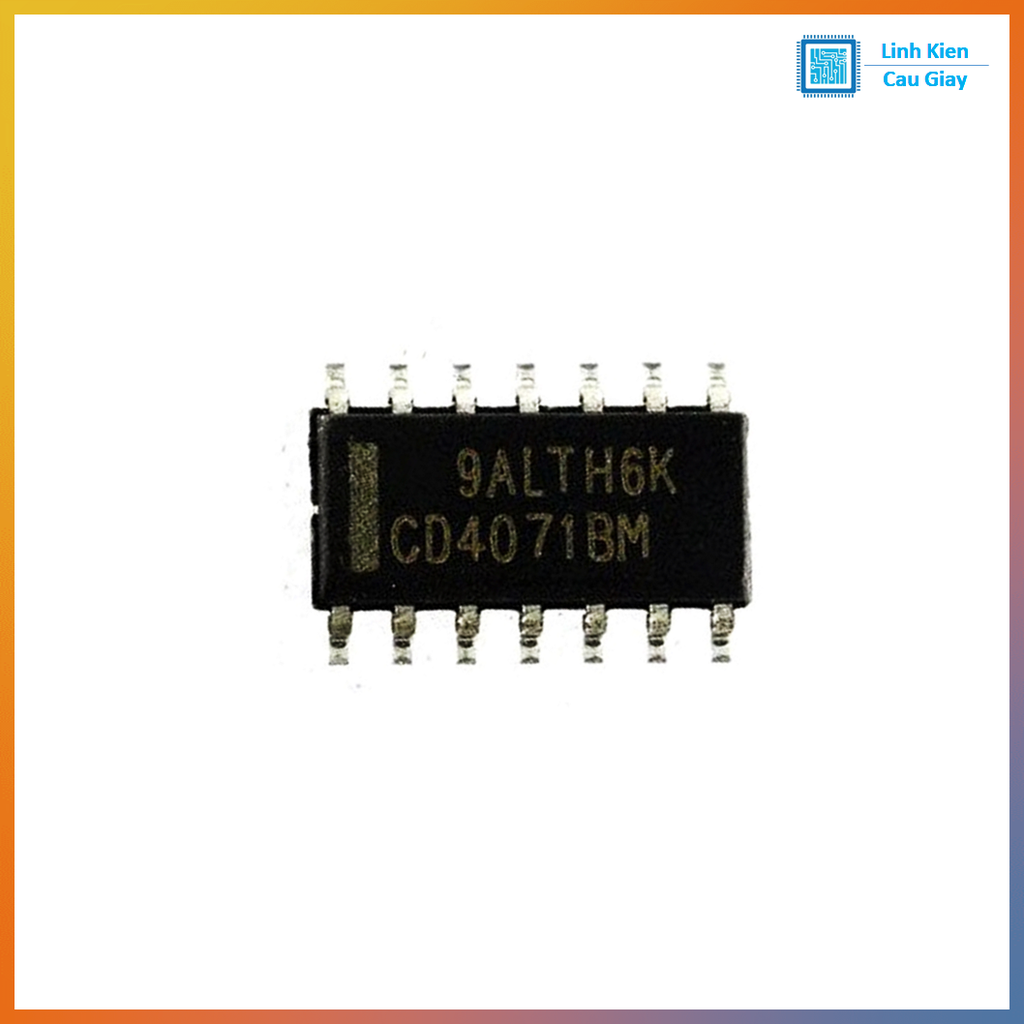

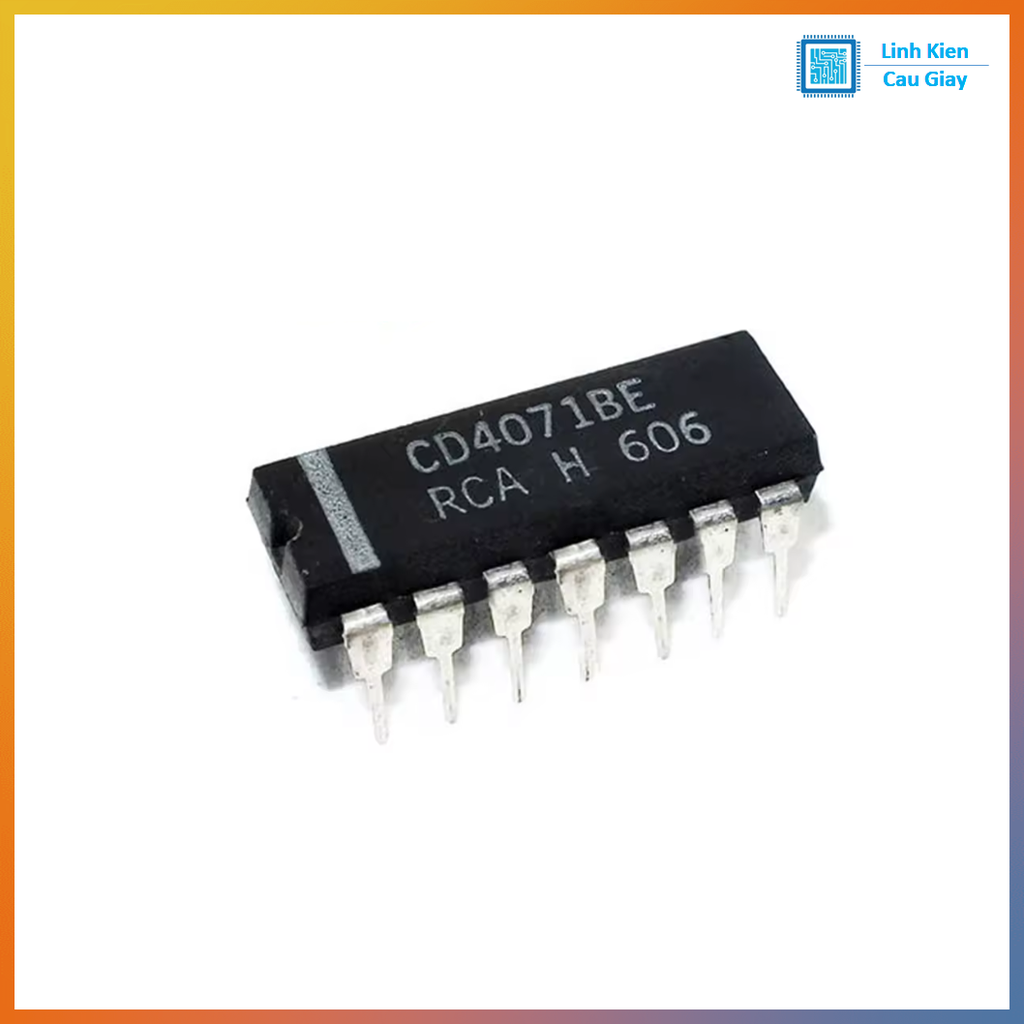

Đóng gói phổ biến: DIP14 (chân cắm), SOP14 (chân dán)

Hướng dẫn sử dụng

B1: Cấp nguồn VDD (pin14) và GND VSS (pin7)
B2: Đưa tín hiệu vào A/B của từng cổng, lấy ra tại Y
B3: Logic OR: Output = 1 khi A = 1 hoặc B = 1 (hoặc cả hai = 1)
B4: Tránh để chân input bị “trôi” (floating) → kéo lên/kéo xuống bằng điện trở nếu cần
B5: Nếu điều khiển tải (LED/relay) → qua transistor/driver, không kéo tải lớn trực tiếp

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
