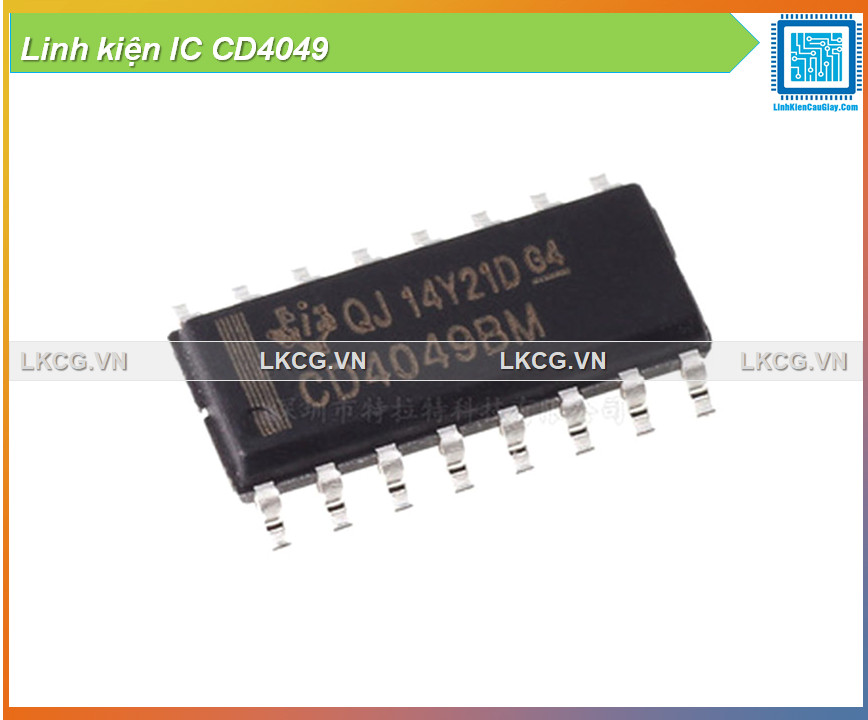

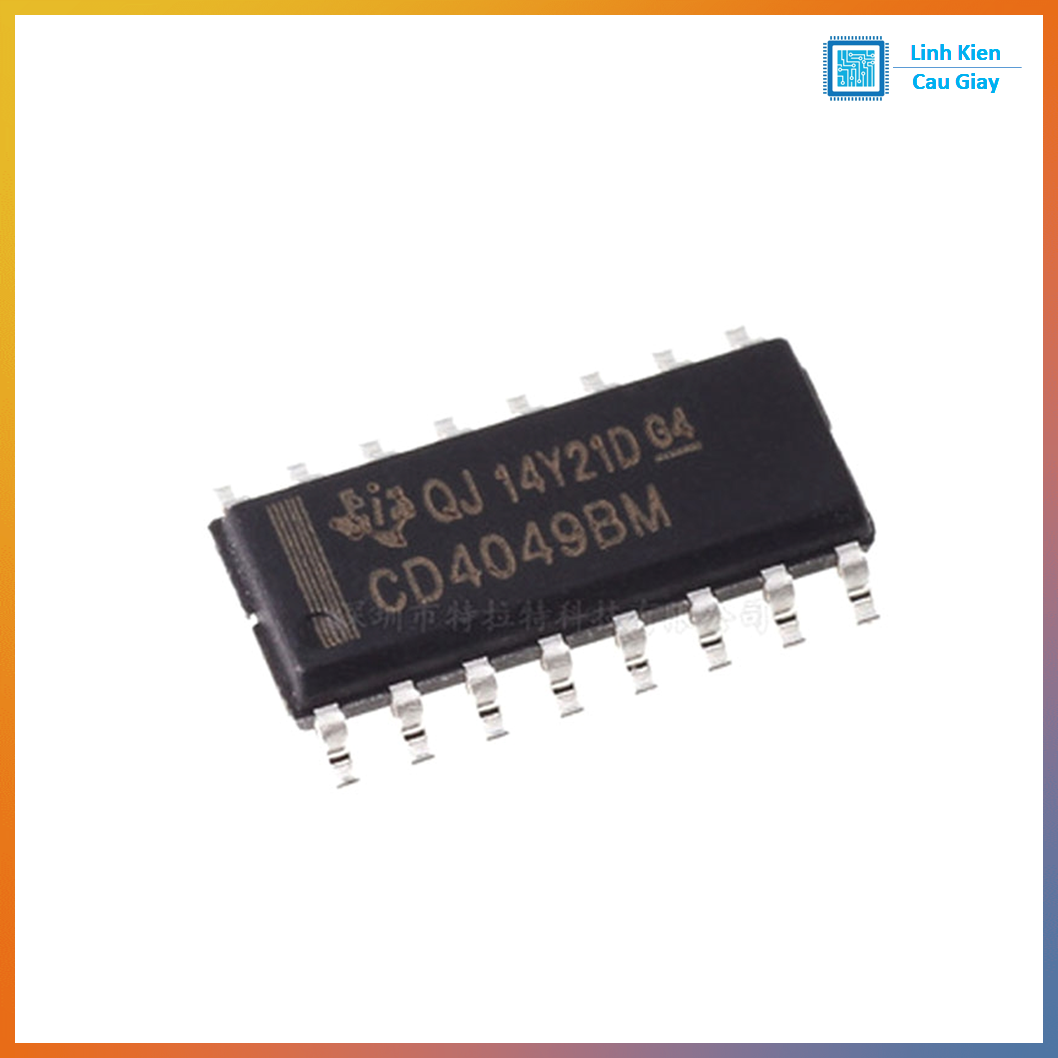

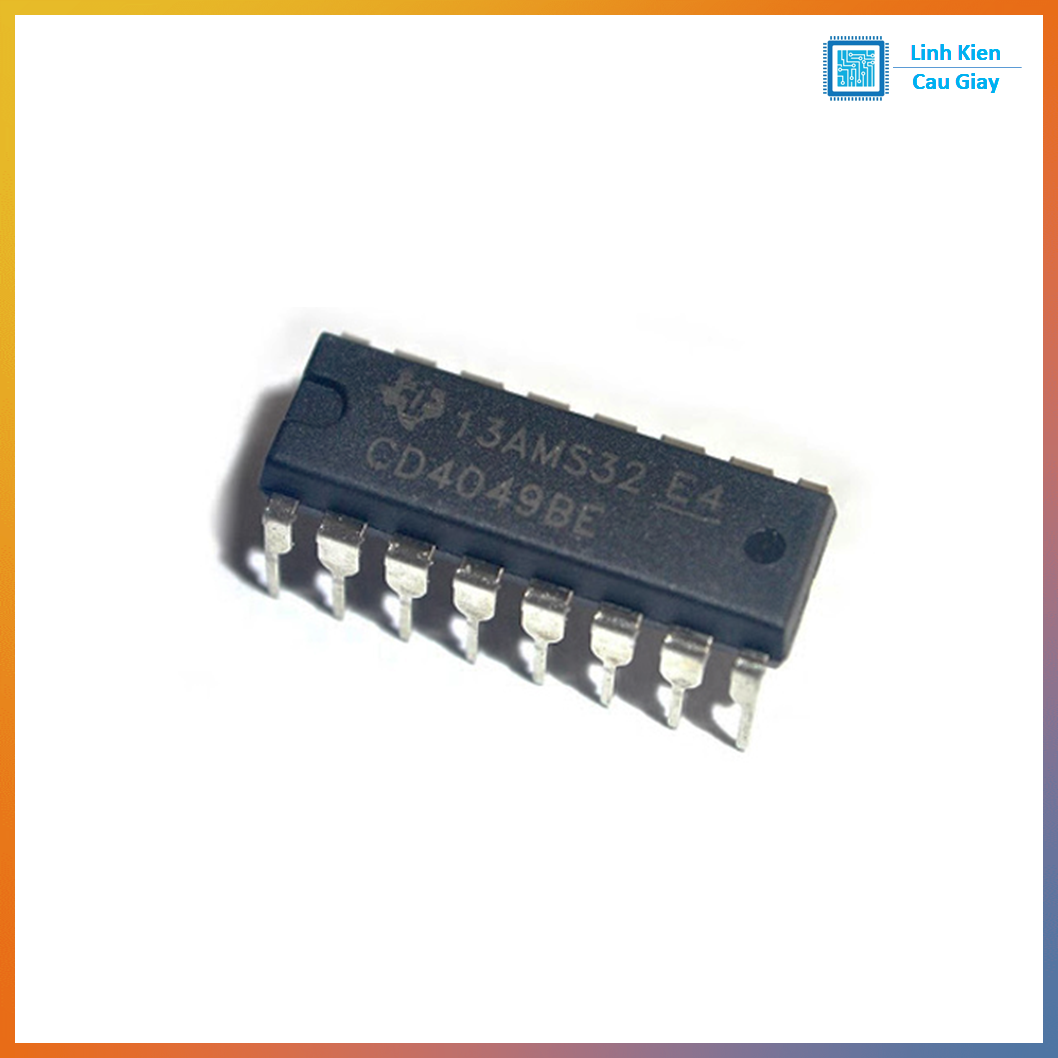

IC CD4049 – IC Đảo 6 Cổng (Hex Inverter) – Chân cắm DIP16 / Chân dán SOP16

Mô tả sản phẩm

IC CD4049 (CD4049UB) là IC gồm 6 cổng đảo (Hex Inverter/Hex Buffer Inverter) thuộc họ CMOS 4000, thường dùng để đảo mức logic, đệm tín hiệu, tạo dao động RC đơn giản và xử lý tín hiệu mức nhỏ. CD4049 có 2 dạng phổ biến: chân cắm DIP-16 dễ hàn cho DIY/học tập và chân dán SOP-16 gọn nhẹ cho sản xuất. IC hoạt động dải điện áp rộng, tiêu thụ thấp, phù hợp làm mạch đảo tín hiệu, tách tải cho GPIO, tạo xung, tạo Schmitt giả (tùy cấu hình), và làm tầng khuếch đại/đệm cho tín hiệu digital.

CD4049 là IC gồm 6 cổng đảo độc lập: tín hiệu vào mức 1 sẽ ra mức 0 và ngược lại. Dòng “UB” (Unbuffered) thường được dùng nhiều vì có thể linh hoạt trong một số mạch RC/dao động, tạo dạng sóng đơn giản. Nhờ đặc tính CMOS, CD4049 có dòng tiêu thụ thấp, nhiễu ít, chạy được nhiều mức nguồn, dùng tốt trong các mạch logic cơ bản, đảo xung, đệm tách tải cho chân vi điều khiển, hoặc làm tầng trung gian cho điều khiển transistor/MOSFET (tùy dòng tải).

Ứng dụng

Đảo mức logic: đảo tín hiệu điều khiển, tạo tín hiệu /EN, /CS, đảo xung PWM
Đệm tín hiệu: tách tải cho GPIO, hạn chế ảnh hưởng khi tín hiệu đi xa hoặc nhiều ngõ vào treo chung
Tạo dao động RC đơn giản: tạo xung clock mức cơ bản cho mạch test, nhấp nháy LED (tùy cấu hình)
Tạo mạch logic cơ bản: NOT, kết hợp làm NAND/NOR đơn giản (mạch học tập)
Xử lý tín hiệu số mức nhỏ: tín hiệu cảm biến digital, mạch điều khiển

Sơ đồ chân

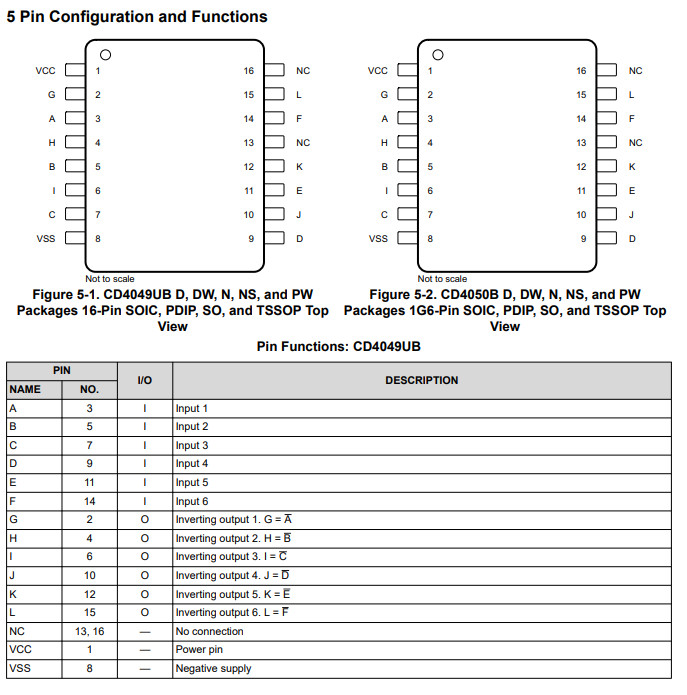

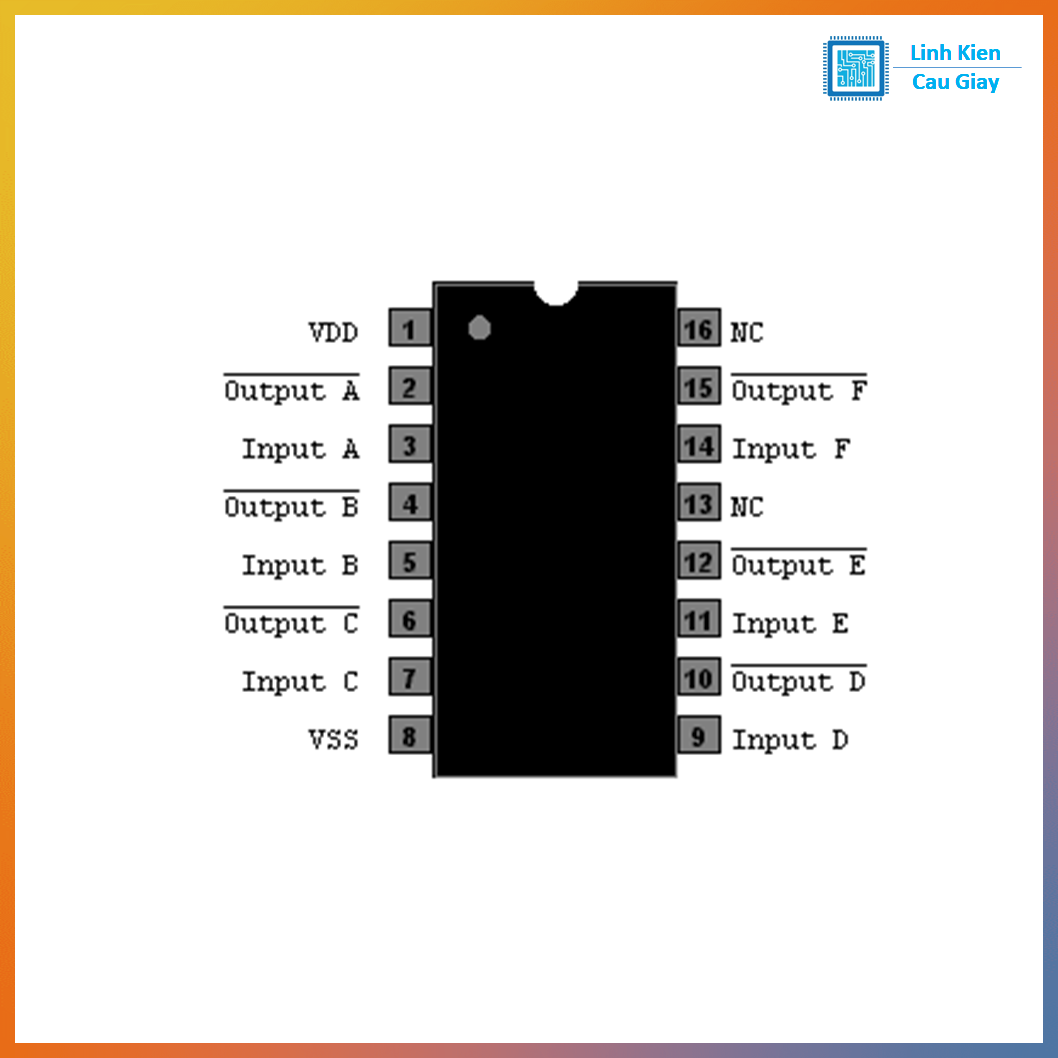

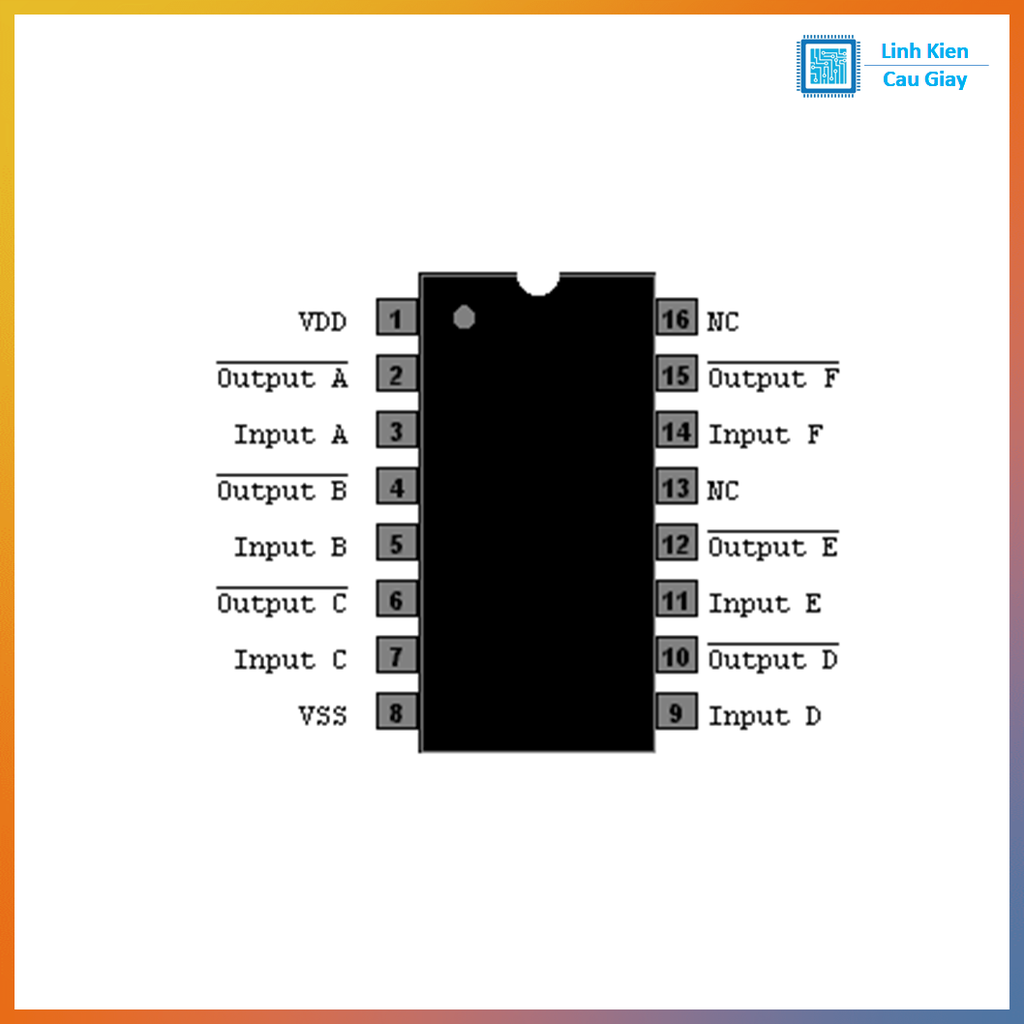

Sơ đồ chân (Pinout – DIP16/SOP16)
CD4049 có 6 cặp chân IN/OUT (A → Y) và chân nguồn:
1A/1Y, 2A/2Y, 3A/3Y, 4A/4Y, 5A/5Y, 6A/6Y
VDD: Nguồn dương
VSS: GND

 CD4049 = 6 cổng NOT độc lập, mỗi cổng 1 vào – 1 ra.

Thông số kĩ thuật

Loại IC: Hex Inverter (6 cổng đảo)
Công nghệ: CMOS 4000 series
Điện áp hoạt động (VDD): thường 3V–15V (tùy hãng/biến thể)
Số cổng: 6 inverter độc lập
Tiêu thụ: thấp (CMOS)
Đóng gói: DIP-16 (chân cắm), SOP-16/SSOP-16 (chân dán)

Datasheet

Hướng dẫn sử dụng

Cách 1: Đảo tín hiệu cơ bản
B1: Cấp nguồn VDD và VSS (GND)
B2: Đưa tín hiệu vào chân A (IN) của một cổng
B3: Lấy tín hiệu đảo tại chân Y (OUT) tương ứng
Ví dụ: IN = 1 → OUT = 0, IN = 0 → OUT = 1

Cách 2: Đệm + đảo để tách tải
Dùng CD4049 làm tầng trung gian giữa MCU và mạch ngoài (transistor/driver), giúp tín hiệu ổn định hơn

Lưu ý khi dùng thực tế
Không để ngõ vào “treo” (floating) → nên kéo lên/kéo xuống bằng điện trở nếu tín hiệu hở
Nên gắn tụ 100nF sát VDD–GND để chống nhiễu
Nếu cần tạo xung/RC oscillator, nên chọn linh kiện R-C ổn định và đi dây ngắn

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
