IC CD4066 – IC công tắc analog 4 kênh / IC switch analog 4 kênh

Mô tả sản phẩm

IC CD4066 (CD4066B) là IC công tắc analog 4 kênh (Quad Bilateral Switch), cho phép “đóng/ngắt” tín hiệu analog hoặc digital bằng tín hiệu điều khiển logic. Mỗi kênh giống như một công tắc điện tử hai chiều: khi chân điều khiển ON thì tín hiệu đi qua, khi OFF thì cách ly. CD4066 rất hay dùng để chọn đường tín hiệu audio, chọn kênh cảm biến, mạch multiplex thủ công, đóng/ngắt tín hiệu đo, DIY synth/audio, và các mạch điều khiển cần công tắc không cơ khí. IC thuộc họ CMOS 4000 nên tiêu thụ thấp, chạy dải điện áp rộng.

CD4066 gồm 4 công tắc analog độc lập, mỗi công tắc có 2 chân I/O (hai chiều) và 1 chân điều khiển (CTRL).
CTRL = ON → 2 chân I/O thông nhau (tín hiệu qua được)
CTRL = OFF → ngắt (cách ly)
Có thể dùng cho tín hiệu AC/DC, analog nhỏ (audio, cảm biến) hoặc digital mức logic, miễn là tín hiệu nằm trong dải nguồn cấp của IC.

Ứng dụng

Chọn nguồn/đường tín hiệu audio (line in, lọc, effect DIY)
Chọn kênh cảm biến/đo lường (đóng ngắt đường đo)
Mạch chuyển mạch tín hiệu điều khiển, multiplex đơn giản
Mạch “phím bấm điện tử”, đóng/ngắt đường tín hiệu thay rơ-le nhỏ
DIY nhạc cụ điện tử/synth, mạch trộn/chọn kênh

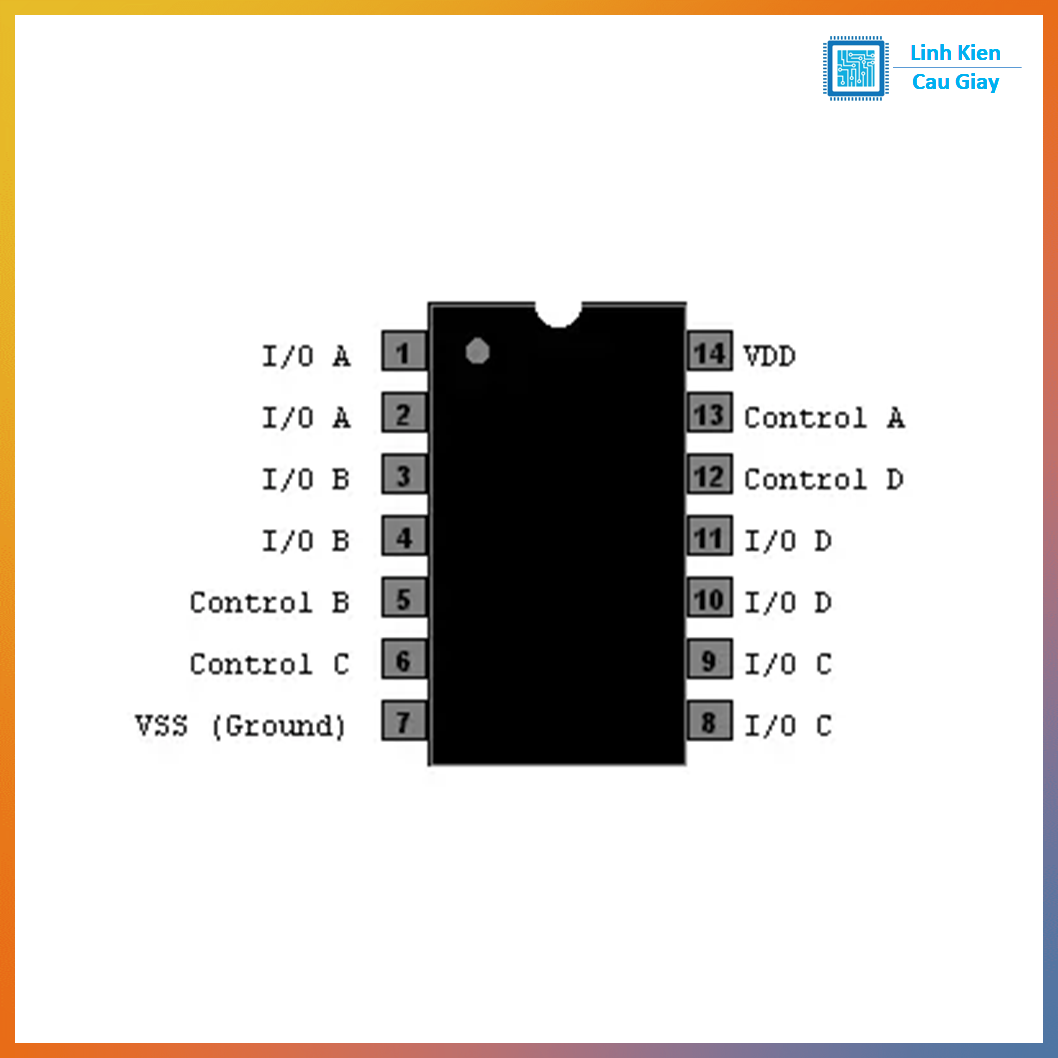

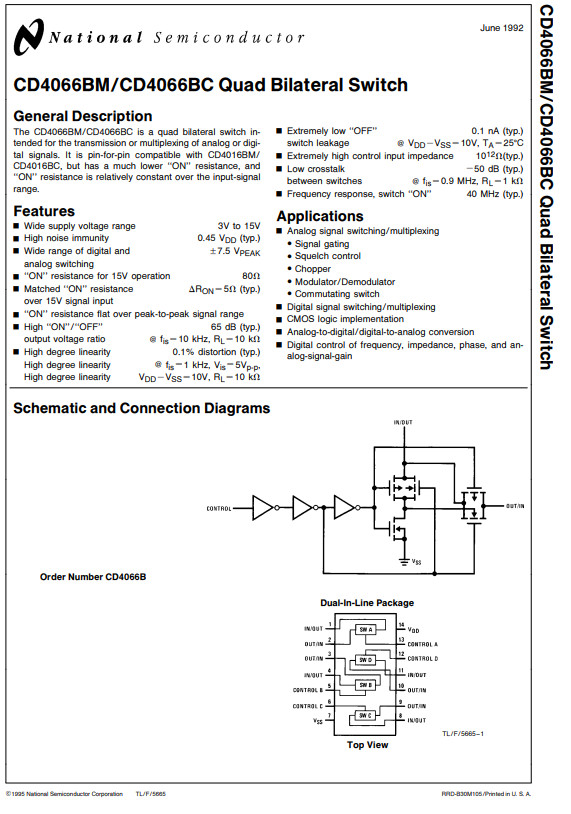

Sơ đồ chân

CD4066 có 4 kênh: (Switch 1…4). Mỗi kênh có 2 chân I/O và 1 chân Control.

Pin 1: 1 Control
Pin 2: 1 I/O
Pin 3: 1 I/O

Pin 4: 2 I/O
Pin 5: 2 I/O
Pin 6: 2 Control

Pin 7: VSS (GND)

Pin 8: 3 Control
Pin 9: 3 I/O
Pin 10: 3 I/O

Pin 11: 4 I/O
Pin 12: 4 I/O
Pin 13: 4 Control

Pin 14: VDD (+Nguồn)

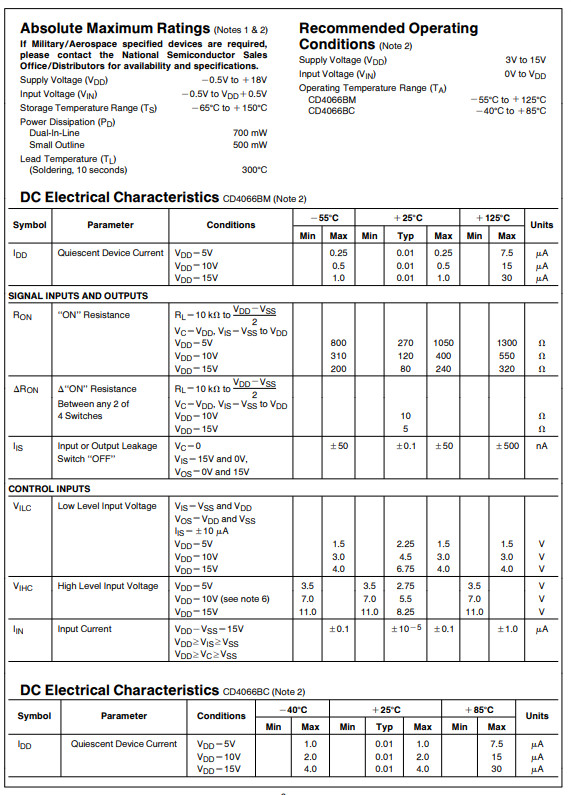

Thông số kĩ thuật

Loại IC: Quad bilateral analog switch (4 công tắc 2 chiều)
Số kênh: 4 kênh
Số chân: 14 chân
Nguồn hoạt động: dải rộng kiểu CMOS 4000 (thường dùng 5V–12V; tùy datasheet có thể cao hơn)
Đặc trưng: có điện trở dẫn (RON) khi ON; tín hiệu qua phải nằm trong khoảng VSS…VDD

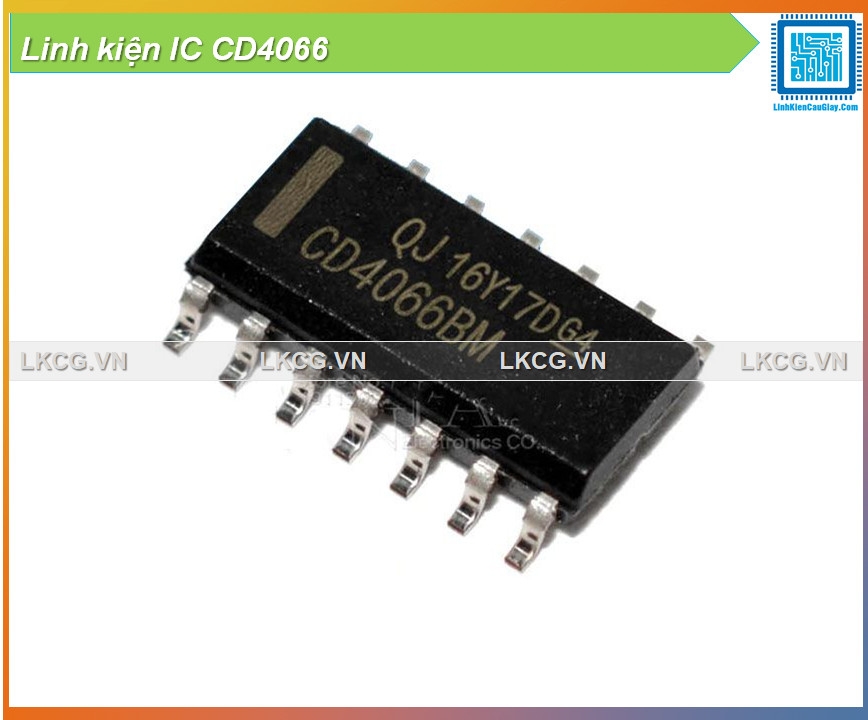

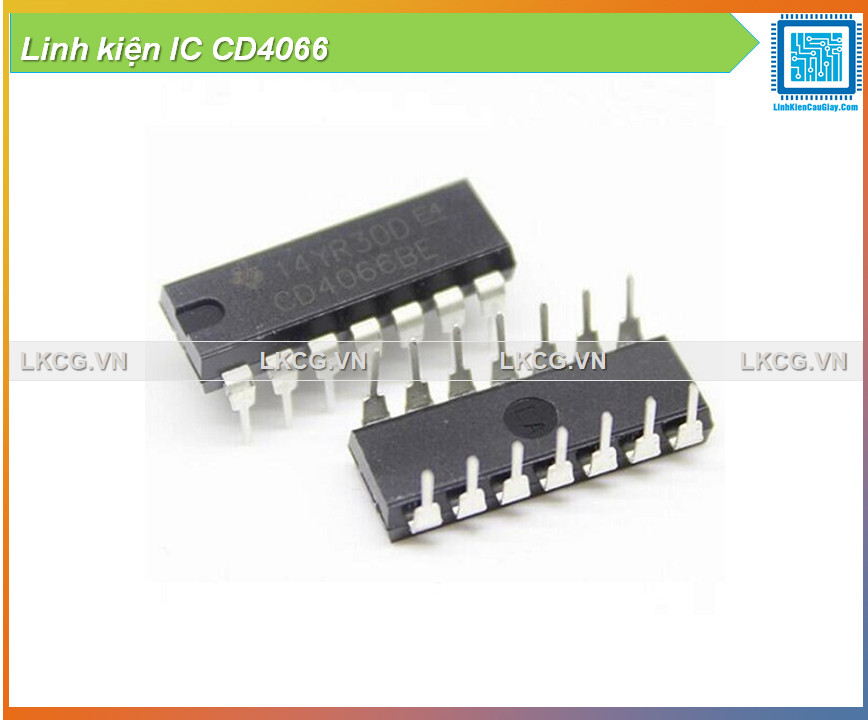

Đóng gói phổ biến: DIP14 (chân cắm), SOP14 (chân dán)

Hướng dẫn sử dụng

B1: Cấp nguồn VDD (pin14) và GND VSS (pin7)
B2: Nối tín hiệu cần đóng/ngắt vào cặp I/O của kênh (ví dụ pin2–3 cho kênh 1)
B3: Đưa tín hiệu điều khiển vào chân Control của kênh đó (ví dụ pin1)
B4: Khi Control = mức 1 → công tắc ON (tín hiệu thông). Control = mức 0 → OFF (ngắt)
B5: Với audio/cảm biến: nên bố trí mass tốt, dây ngắn; chú ý RON gây suy hao nhẹ
B6: Nếu tín hiệu vượt dải nguồn IC → không dùng trực tiếp (cần giải pháp khác)

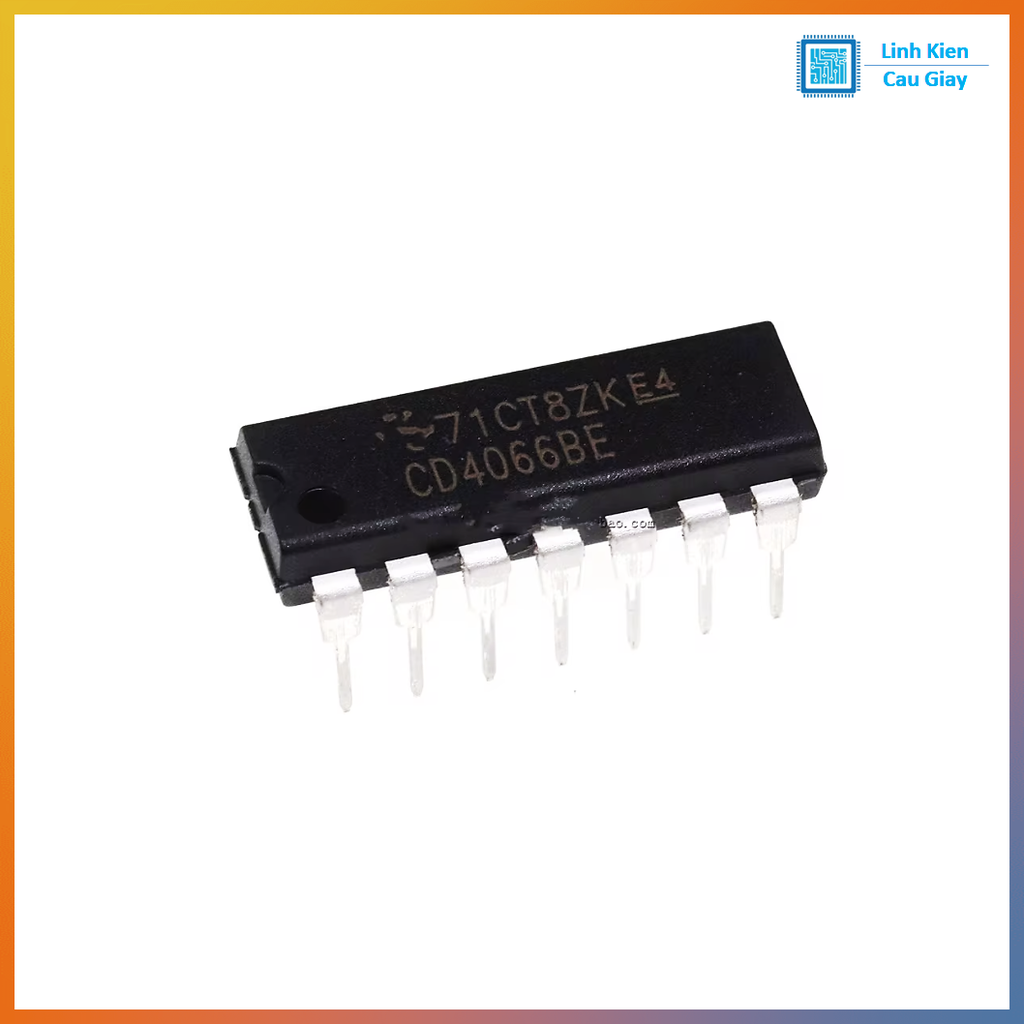

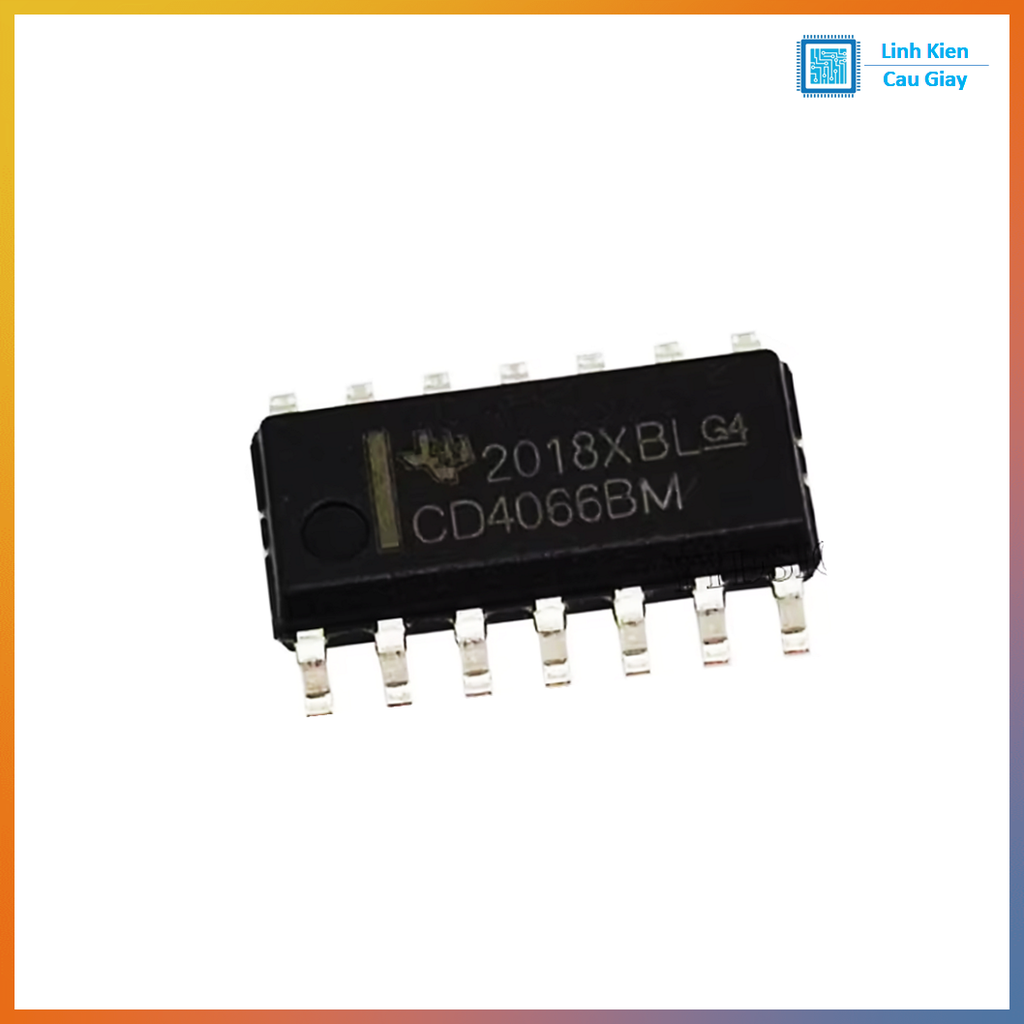

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
