IC CD4024 – IC Bộ Đếm Nhị Phân 7 Tầng / IC Chia Tần (Binary Ripple Counter)

Mô tả sản phẩm

IC CD4024 là IC bộ đếm nhị phân 7 tầng (7-stage Binary Ripple Counter) thuộc họ CMOS 4000, dùng để chia tần số xung clock theo các mức 2, 4, 8, 16, 32, 64, 128 (tùy ngõ ra Q). CD4024 rất phổ biến trong mạch chia tần, tạo nhịp, tạo xung chậm, mạch đếm sự kiện, mạch nhấp nháy LED, tạo clock cho hệ thống điều khiển đơn giản. IC tiêu thụ thấp, chạy điện áp rộng, phù hợp cả DIY lẫn học tập mạch số.

CD4024 nhận xung clock ở đầu vào và tạo ra các ngõ ra Q với tần số giảm dần theo lũy thừa của 2. Mỗi tầng đếm sẽ chia đôi tần số so với tầng trước, giúp bạn dễ dàng lấy các mức xung chậm hơn từ một nguồn xung nhanh. IC có chân Reset để đưa bộ đếm về 0 khi cần. Vì là ripple counter nên các bit thay đổi theo kiểu “dồn” (không đồng thời tuyệt đối), phù hợp chia tần/nhấp nháy/đếm cơ bản, còn nếu cần đồng bộ chính xác cao có thể chọn counter synchronous khác.

Ứng dụng

Chia tần xung clock: tạo 1Hz/2Hz/… từ nguồn xung cao hơn (kết hợp mạch tạo xung)
Mạch nhấp nháy LED, đèn chạy, hiệu ứng tuần tự theo bit nhị phân
Mạch đếm sự kiện: đếm xung từ cảm biến, công tắc, encoder (tốc độ vừa)
Tạo nhịp cho mạch điều khiển: timer đơn giản, tạo xung chậm cho logic
Mạch học tập: thực hành bộ đếm nhị phân, quan sát các bit Q thay đổi

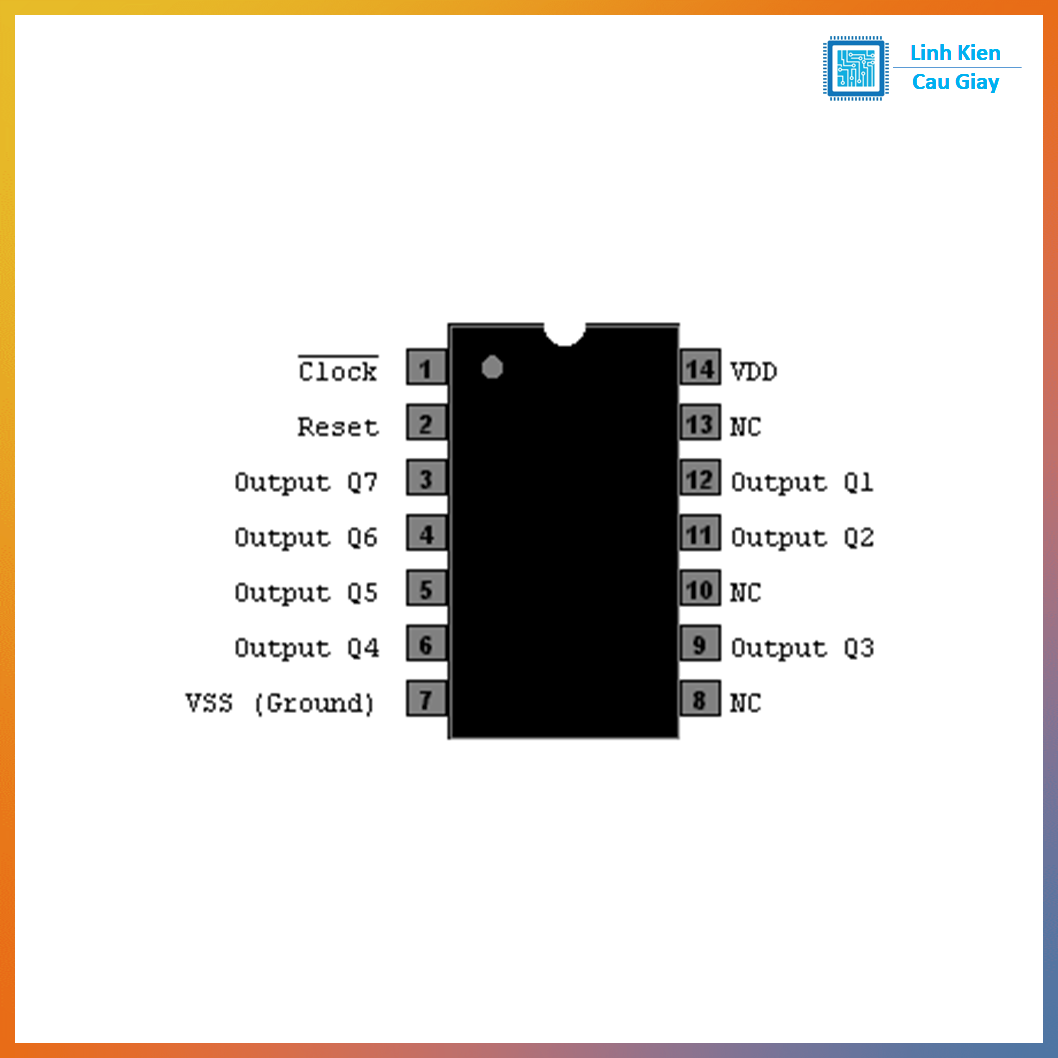

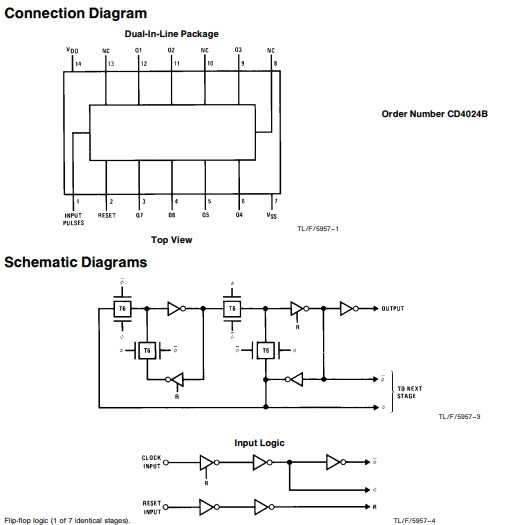

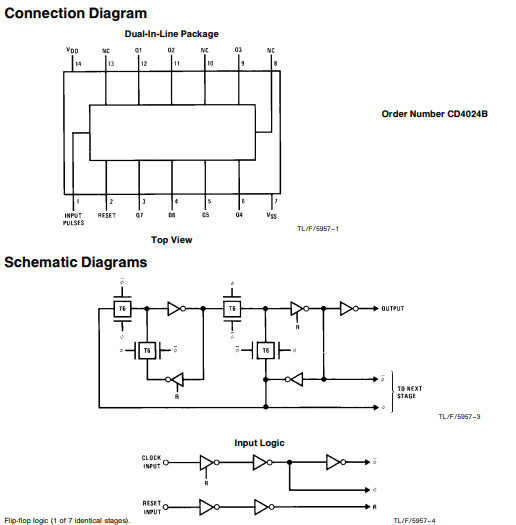

Sơ đồ chân

Nhóm chân chính
CLK (Clock): chân nhận xung đếm
RESET: đưa bộ đếm về 0
Q1…Qn: các ngõ ra đếm (mỗi Q chia tần theo 2^n)

Nguồn
VDD: nguồn dương
VSS: GND

Mỗi ngõ Q là “xung đã chia tần” → Q càng cao thì nhấp nháy càng chậm.

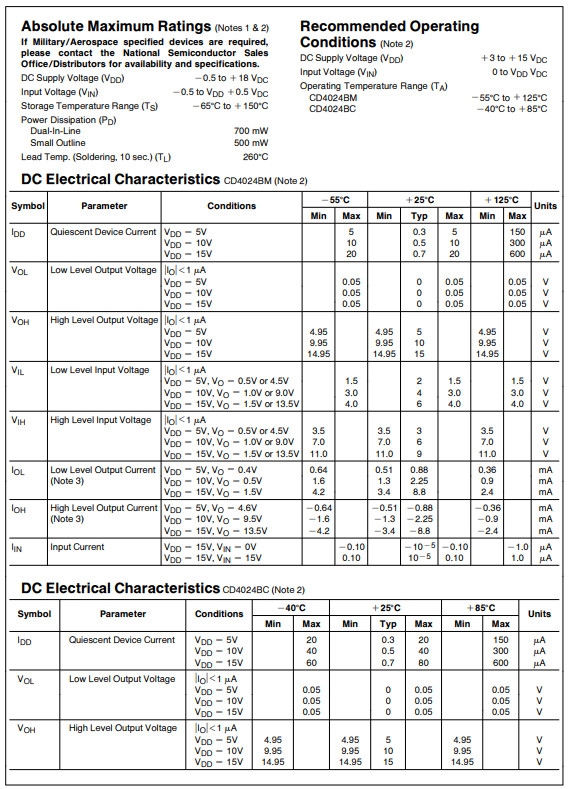

Thông số kĩ thuật

Chức năng: 7-stage binary ripple counter / frequency divider
Công nghệ: CMOS 4000 series
Điện áp hoạt động (VDD): thường 3V–15V (tùy hãng/biến thể)
Số tầng đếm: 7 (lấy nhiều mức chia tần)
Chân Reset: có
Đóng gói phổ biến: DIP-14 (nhiều phiên bản), đôi khi có SMD tùy nhà sản xuất
Tiêu thụ: thấp (CMOS)

Hướng dẫn sử dụng

Bước 1: Cấp nguồn
VDD → 5V (hoặc 3.3V)
VSS → GND
Gắn tụ 100nF sát VDD–GND

Bước 2: Cấp xung clock vào CLK
Có thể dùng: NE555, CD4060, CD4047, thạch anh + mạch tạo xung, hoặc xung từ MCU

Bước 3: Dùng các ngõ ra Q để lấy xung đã chia
Ví dụ: nếu CLK = 128Hz
Lấy ngõ Q tương ứng chia /2, /4, /8… để ra 64Hz, 32Hz… đến 1Hz (tùy tầng có sẵn)

Bước 4: Reset khi cần
Kéo RESET lên mức kích hoạt (theo datasheet) để đưa bộ đếm về 0, sau đó thả về mức bình thường

Lưu ý
Ripple counter có độ trễ lan truyền giữa các bit → dùng cho chia tần/nhấp nháy rất ổn, nhưng không lý tưởng cho giải mã tốc độ cao cần đồng bộ tuyệt đối.
Không để chân Reset/Clock bị nhiễu: nên kéo điện trở và đi dây gọn.
