IC CD4028 – IC Giải Mã BCD Sang Thập Phân 0–9 (BCD Decoder 4 to 10)

Mô tả sản phẩm

IC CD4028 là IC giải mã BCD sang thập phân (BCD to Decimal Decoder) thuộc họ CMOS 4000, nhận 4 bit BCD (A, B, C, D) và xuất ra 10 ngõ ra tương ứng các số 0–9 (one-hot). CD4028 thường dùng trong mạch hiển thị số, mạch đếm, mạch chọn kênh theo số, mạch điều khiển nhiều ngõ ra theo mã BCD. IC tiêu thụ thấp, chạy điện áp rộng, dễ dùng trong các dự án Arduino/DIY, mạch học tập logic số và các ứng dụng điều khiển cơ bản.

CD4028 nhận đầu vào 4 bit BCD (0–9) và kích hoạt 1 trong 10 ngõ ra (Y0–Y9) tương ứng với chữ số đó. Khi đầu vào là mã BCD hợp lệ (0000 đến 1001), chỉ có một ngõ ra ở mức “1” (tùy cấu hình/phiên bản theo datasheet), các ngõ còn lại ở mức “0”. Khi đầu vào ngoài phạm vi BCD (1010–1111), trạng thái ngõ ra sẽ không theo chuẩn 0–9 (tùy hãng). IC phù hợp để “chuyển mã” từ dạng nhị phân BCD sang dạng chọn 1 trong 10 đường điều khiển.

Ứng dụng

Mạch đếm và điều khiển theo số 0–9: chọn 10 tải/10 đèn/10 relay theo BCD
Mạch hiển thị và logic số: kết hợp với bộ đếm BCD, mạch quét LED, mạch học tập
Mạch chọn kênh theo mã BCD: routing tín hiệu theo số
Mạch điều khiển trình tự (sequencer) 10 bước đơn giản
Hệ thống báo trạng thái theo số (0–9) dùng 10 ngõ ra trực tiếp

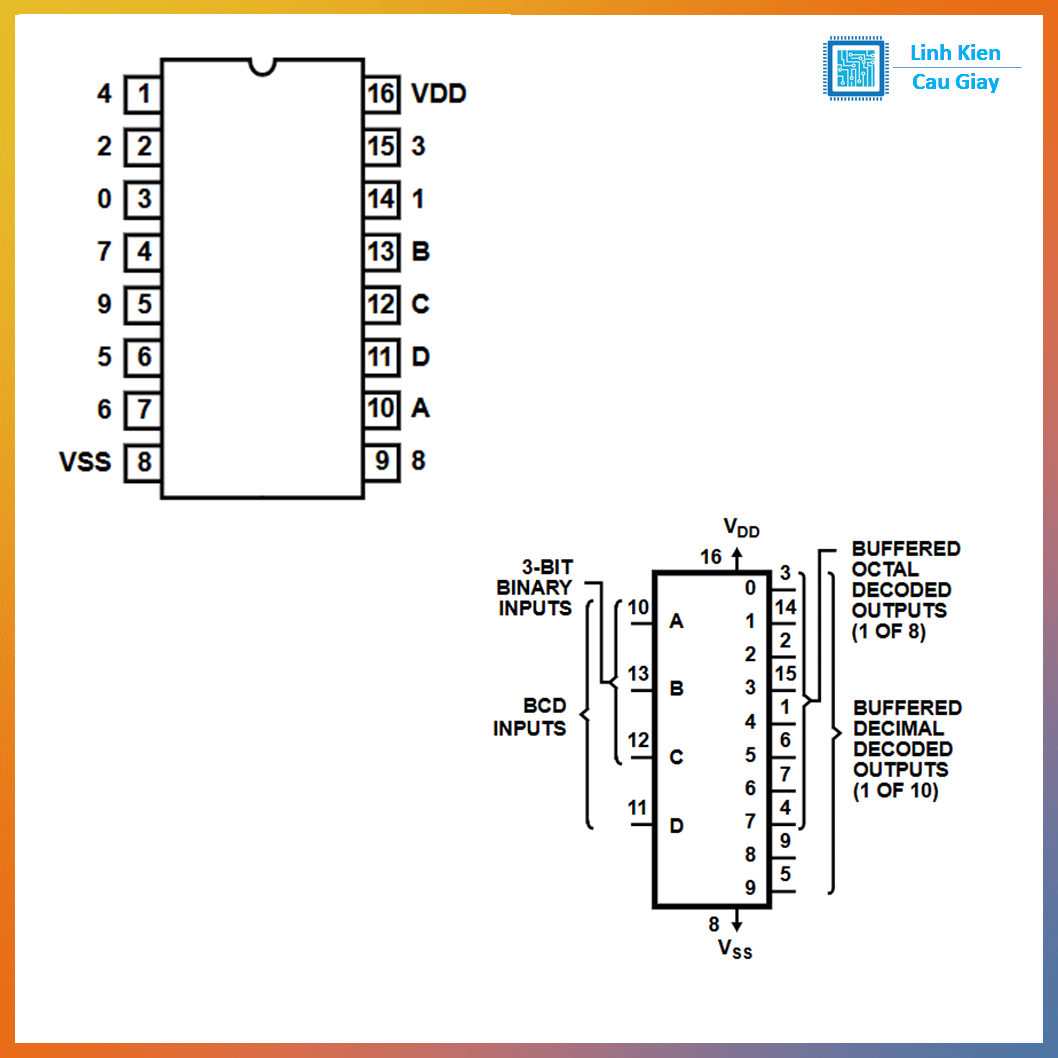

Sơ đồ chân

Nhóm đầu vào
A, B, C, D: 4 bit BCD (A thường là bit thấp nhất)

Nhóm đầu ra
Y0, Y1, …, Y9: 10 ngõ ra tương ứng số 0–9

Nguồn
VDD: Nguồn dương
VSS: GND

CD4028 = “4 bit BCD” → “10 đường chọn (0–9)”

Thông số kĩ thuật

Chức năng: BCD to Decimal Decoder (4-to-10)
Công nghệ: CMOS 4000 series
Điện áp hoạt động (VDD): thường 3V–15V (tùy hãng/biến thể)
Số đầu vào: 4 (A–D)
Số đầu ra: 10 (0–9) dạng one-hot
Tiêu thụ: thấp (CMOS)

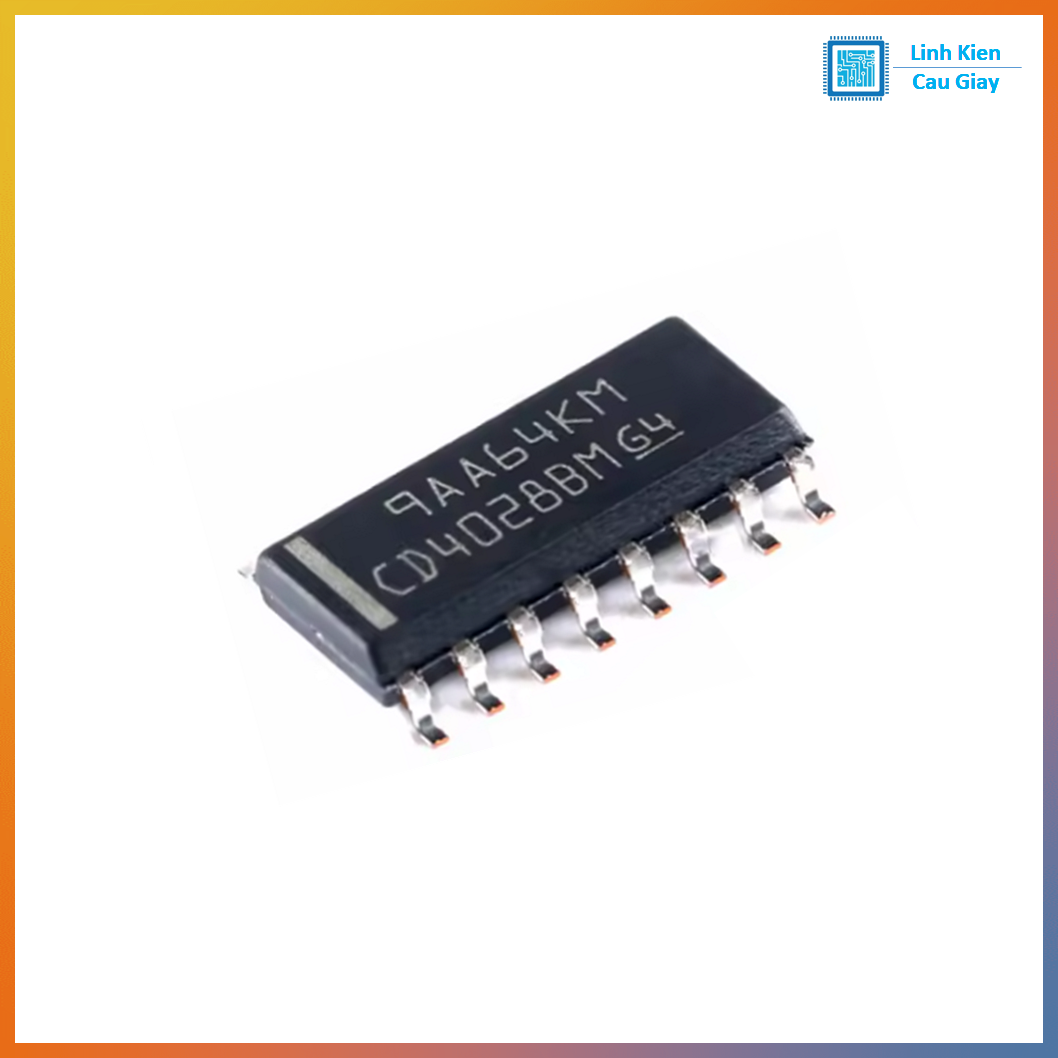

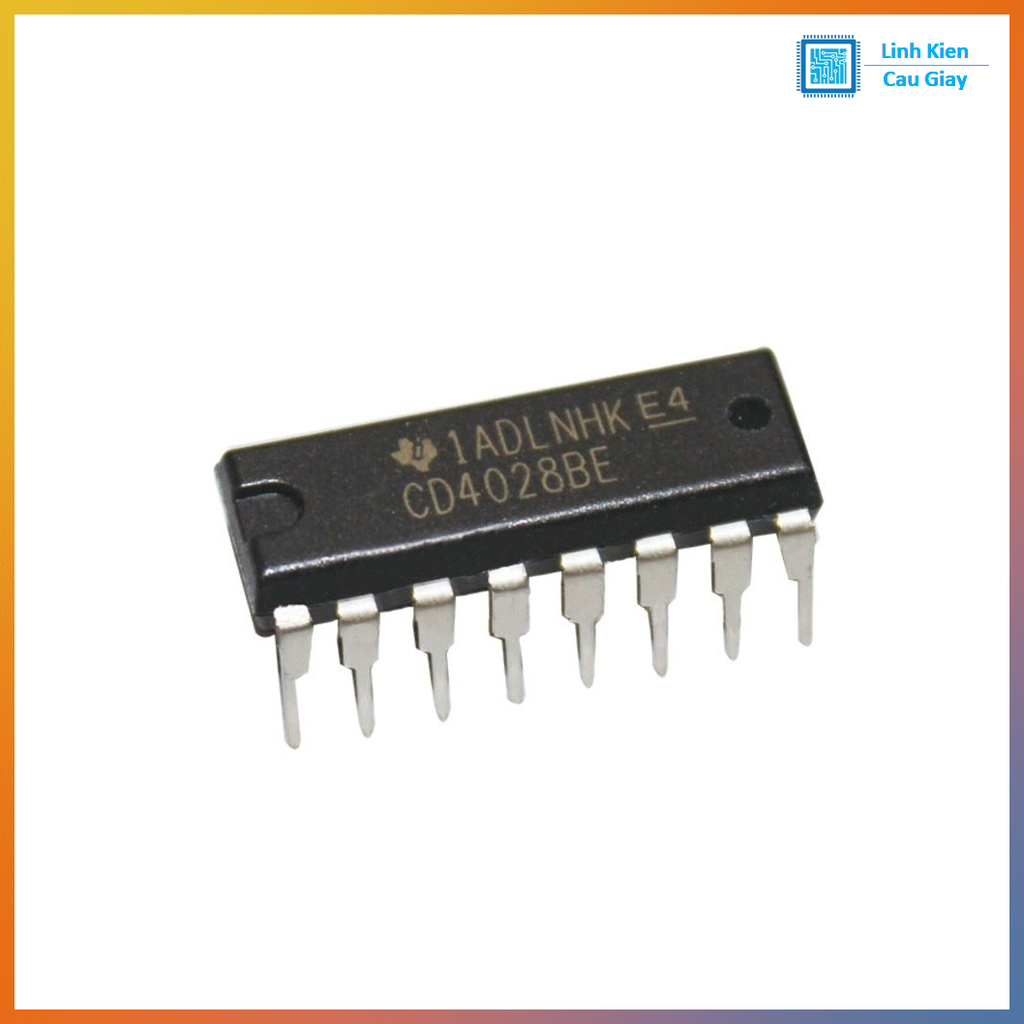

Đóng gói phổ biến: DIP-16 (chân cắm), SOP-16 (chân dán)

Datasheet

Hướng dẫn sử dụng

Bước 1: Cấp nguồn
VDD → 5V hoặc 3.3V (tùy hệ)
VSS → GND
Gắn tụ 100nF sát VDD–GND để chống nhiễu

Bước 2: Đưa mã BCD vào A/B/C/D
Ví dụ (A là LSB):
0 = 0000 → Y0 kích hoạt
1 = 0001 → Y1 kích hoạt
2 = 0010 → Y2 kích hoạt
…
9 = 1001 → Y9 kích hoạt

Bước 3: Dùng ngõ ra điều khiển tải
Ngõ ra CD4028 phù hợp điều khiển tín hiệu logic/LED nhỏ. Nếu kéo relay, motor, tải lớn → dùng transistor/MOSFET đệm.

Lưu ý
Chỉ dùng mã BCD 0–9 để ra đúng one-hot
Không để đầu vào bị treo (floating): nên kéo lên/kéo xuống nếu nguồn tín hiệu hở

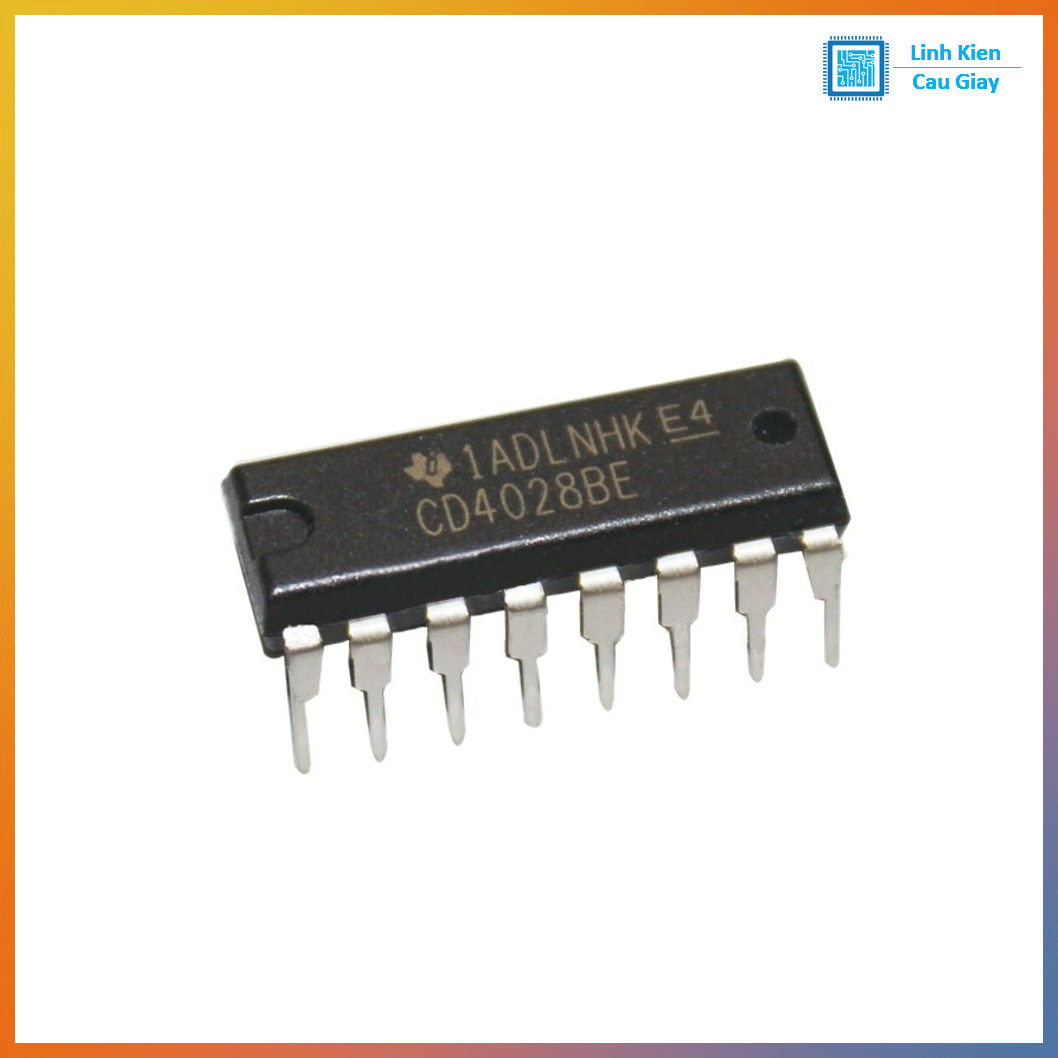

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
