IC CD4051 – IC Chọn Kênh 8-1 / IC Mux-Demux 8 Kênh (Công tắc analog 8 kênh)

Mô tả sản phẩm

IC CD4051 là IC chuyển mạch tương tự 8 kênh (8-Channel Analog Multiplexer/Demultiplexer) thuộc họ CMOS 4000, dùng để chọn 1 trong 8 tín hiệu analog/digital đưa về 1 chân chung (hoặc tách 1 tín hiệu ra 8 nhánh). CD4051 giúp mở rộng số kênh đọc cảm biến/ADC cho Arduino, ESP32… chỉ với 3 chân địa chỉ (A, B, C) và 1 chân Enable. IC hoạt động điện áp rộng, tiêu thụ thấp, phù hợp các mạch chọn tín hiệu cảm biến, mạch audio, mạch đo lường, quét nhiều kênh trong DIY và sản xuất.

CD4051 là IC “công tắc analog” dạng 8 kênh, cho phép truyền tín hiệu 2 chiều (bidirectional). Bằng cách điều khiển 3 chân địa chỉ A/B/C, bạn chọn 1 trong 8 chân I/O (X0–X7) nối với chân chung (COM). Chân INH/EN dùng để bật/tắt toàn bộ kênh (ngắt kết nối khi không cần). Có chân VEE để hỗ trợ tín hiệu âm (nếu cấp nguồn âm), còn nếu chỉ dùng 0→VDD thì nối VEE về GND.

Ứng dụng

Mở rộng kênh ADC: đọc 8 cảm biến analog chỉ bằng 1 chân ADC của Arduino/ESP32
Chọn nguồn tín hiệu: chọn 1 trong nhiều tín hiệu đưa vào mạch xử lý
Mạch quét kênh đo lường: data logger, đo nhiều điểm, mạch test/jig kiểm tra
Chuyển mạch tín hiệu audio mức nhỏ (line-level): chọn nguồn nhạc, chọn đường tín hiệu
Mở rộng I/O số (tín hiệu logic) trong giới hạn điện áp nguồn

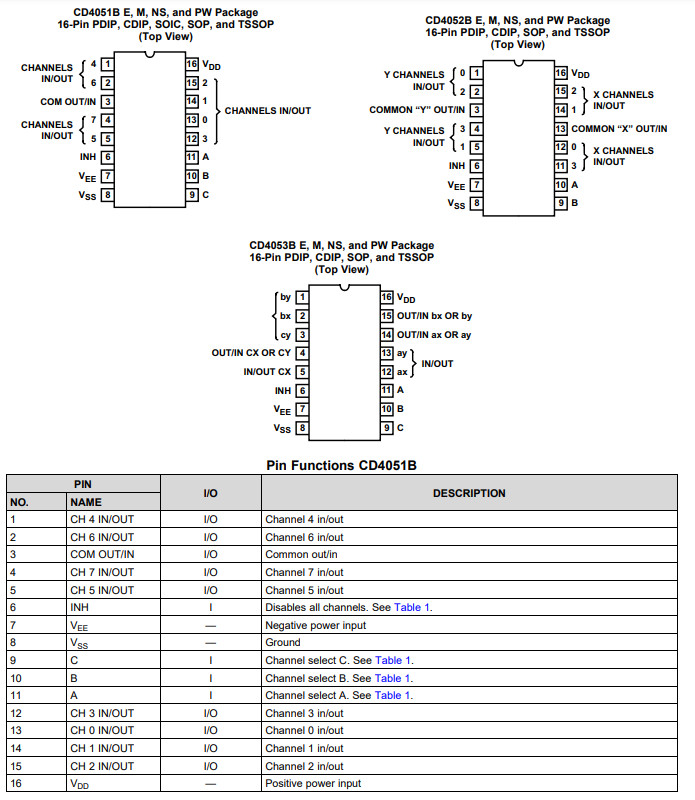

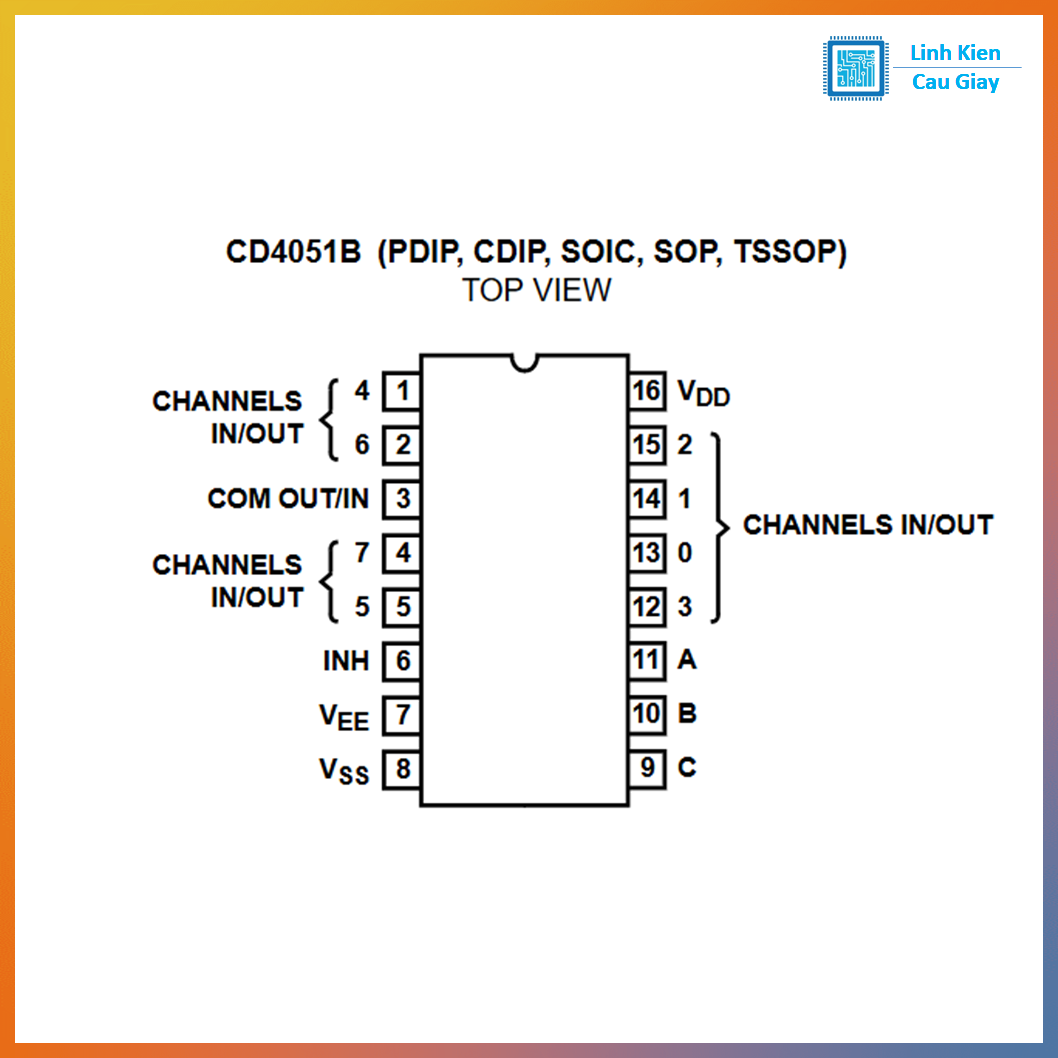

Sơ đồ chân

Nhóm chân điều khiển
A, B, C: Chân chọn địa chỉ (3 bit → 8 kênh)
INH/EN: Cho phép hoạt động (thường INH = 0 hoạt động, INH = 1 ngắt tất cả)

Nguồn
VDD: Nguồn dương
VSS: GND
VEE: Nguồn âm (tùy chọn) – nếu không dùng thường nối VEE = GND

Kênh tín hiệu
COM (Common): Chân chung
X0…X7: 8 chân kênh vào/ra (I/O)

Thông số kĩ thuật

Loại IC: 8-Channel analog multiplexer/demultiplexer (8:1)
Công nghệ: CMOS 4000 series
Điện áp hoạt động (VDD): thường 3V–15V (tùy hãng/biến thể)
Tín hiệu truyền: analog/digital, 2 chiều
Hỗ trợ VEE: truyền tín hiệu dưới 0V nếu cấp nguồn âm
Tiêu thụ điện: thấp (đặc trưng CMOS)
Đóng gói: DIP-16 (chân cắm), SOP-16/SSOP-16 (chân dán)

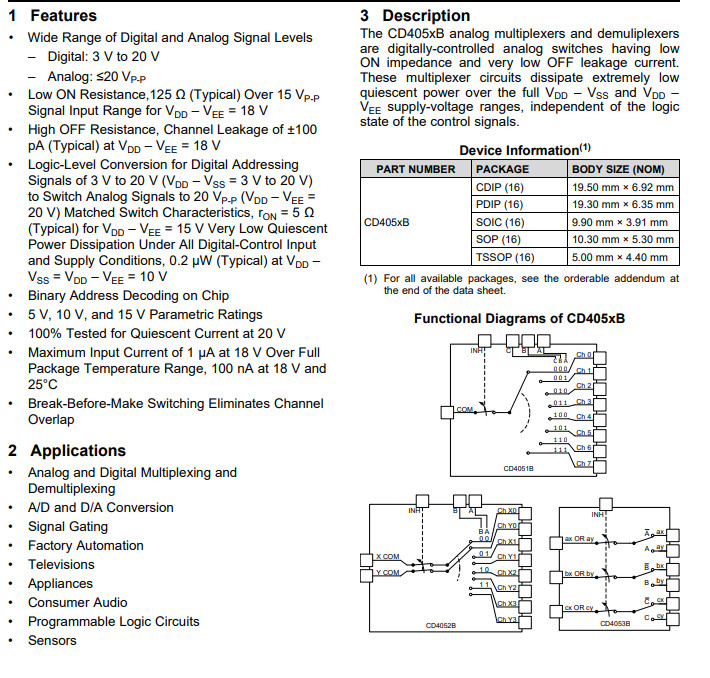

datasheet

Hướng dẫn sử dụng

Bước 1: Cấp nguồn
VDD → 5V (hoặc 3.3V)
VSS → GND
VEE → GND (nếu chỉ đo tín hiệu không âm)

Bước 2: Nối điều khiển
A/B/C → GPIO của MCU
INH → GND để luôn bật (hoặc nối GPIO để chủ động ngắt)

Bước 3: Nối tín hiệu
COM → ADC (hoặc điểm cần đưa tín hiệu vào)
X0–X7 → 8 tín hiệu cảm biến/ngõ vào cần chọn

Bảng chọn kênh (A là bit thấp, C là bit cao – cách dùng phổ biến)
C B A = 0 0 0 → X0
0 0 1 → X1
0 1 0 → X2
0 1 1 → X3
1 0 0 → X4
1 0 1 → X5
1 1 0 → X6
1 1 1 → X7

Mẹo ổn định khi đọc analog
Đặt tụ 100nF sát chân VDD–GND của IC
Sau khi đổi kênh, delay ngắn 1–5ms rồi mới analogRead để ổn định
Tín hiệu không vượt ngoài khoảng VEE đến VDD

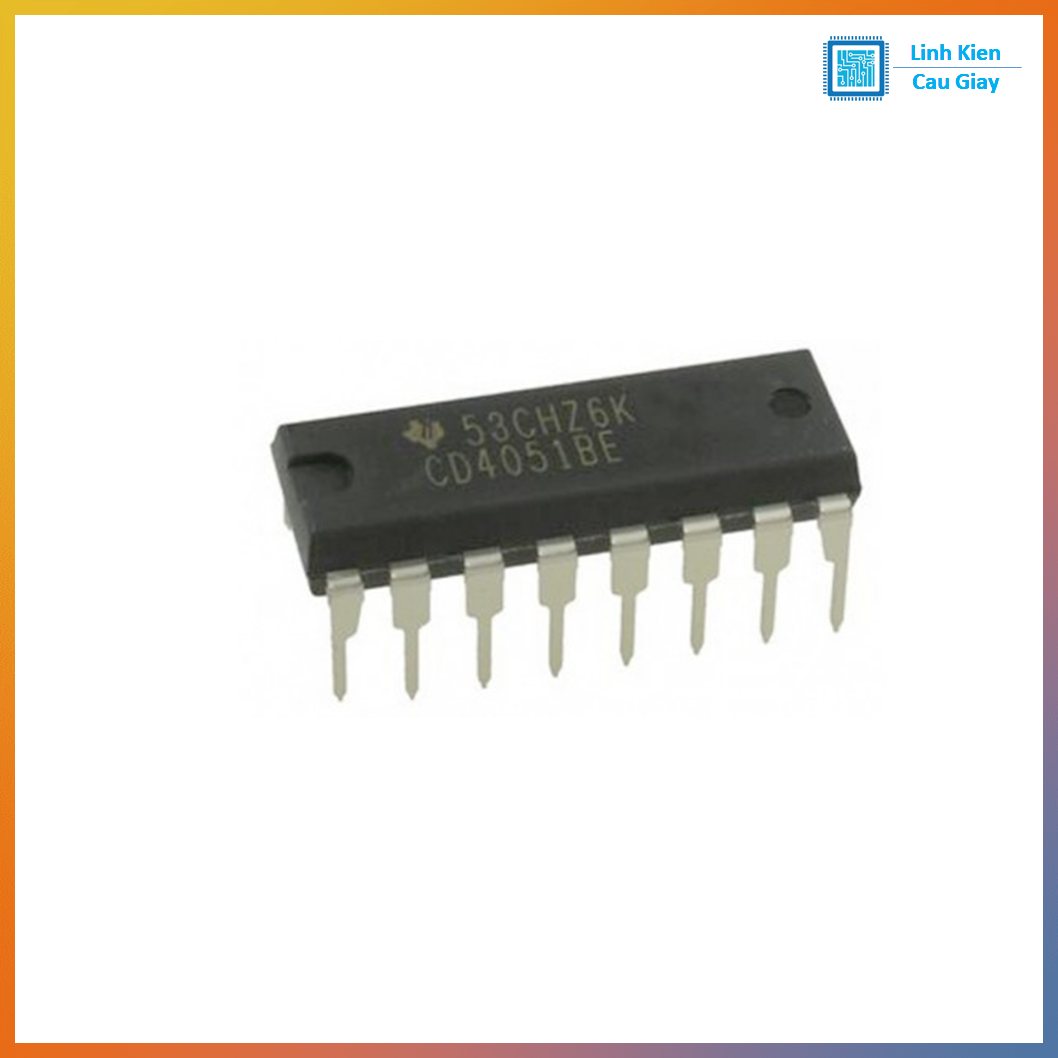

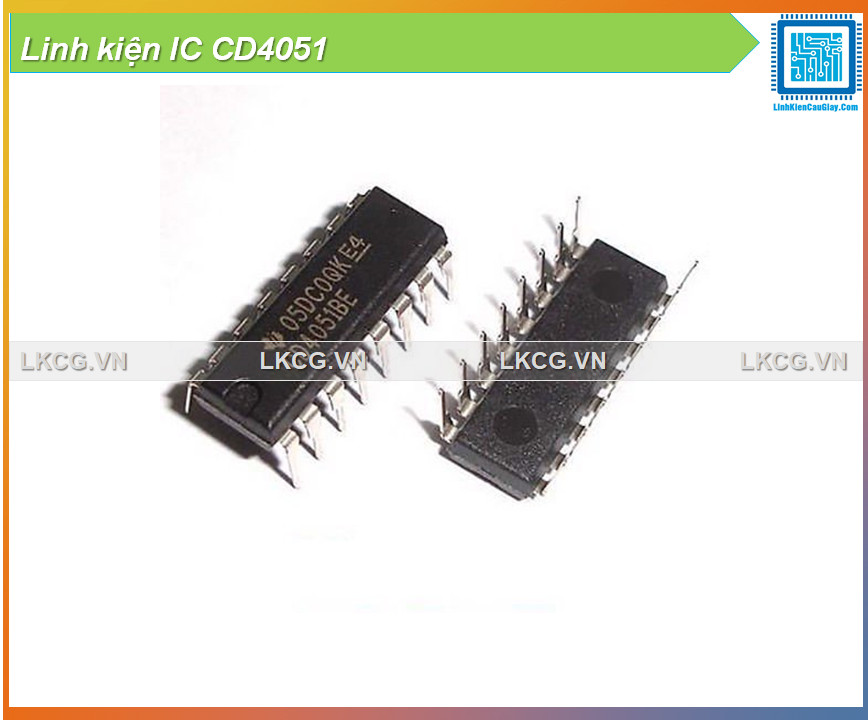

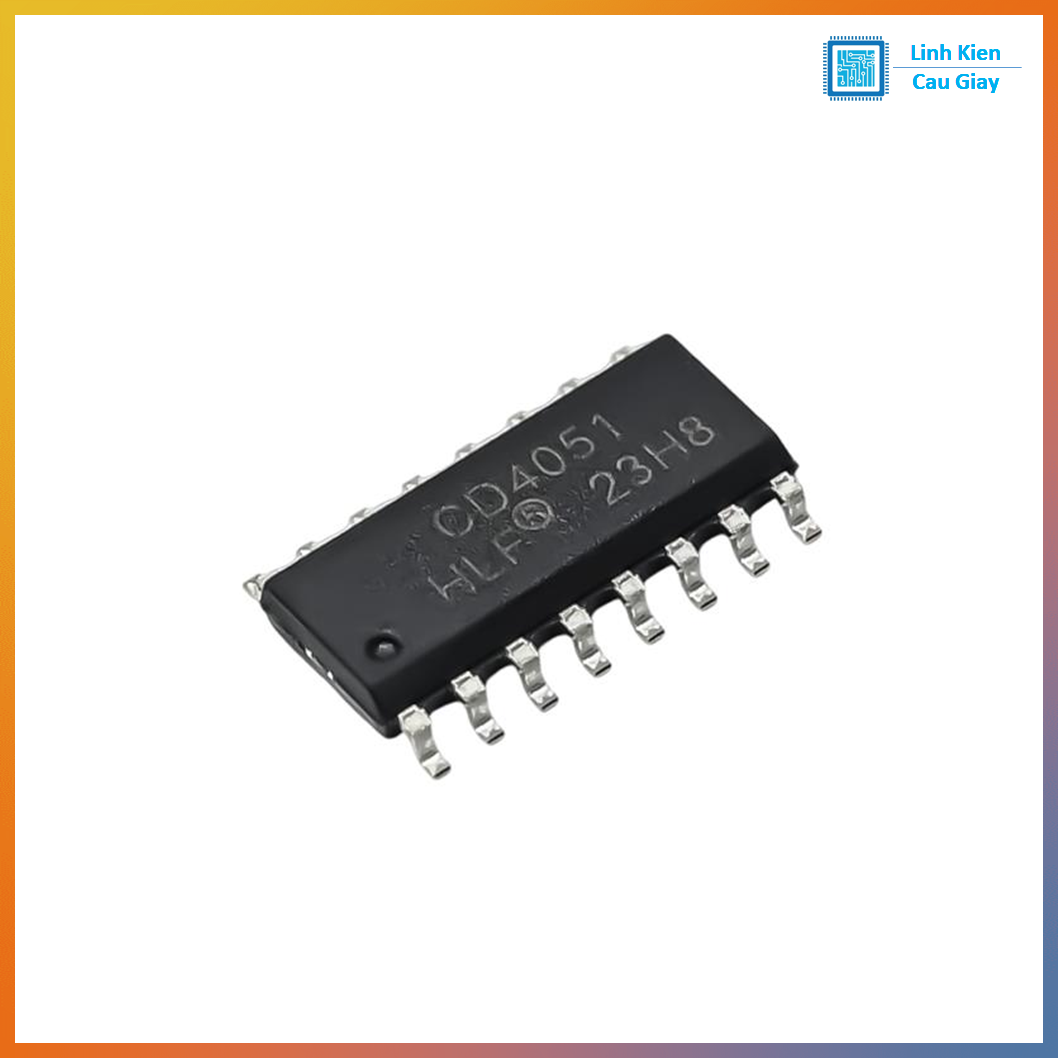

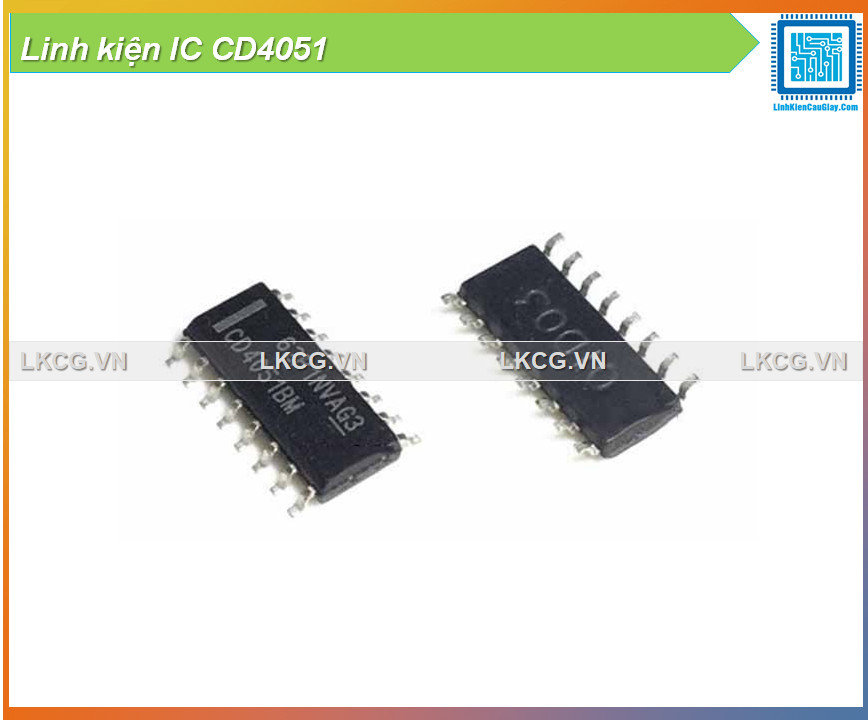

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng

Tại sao chọn mua tại Linh Kiện Cầu Giấy?

✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận

✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu

✅ Cam kết linh kiện chính hãng, đúng mô tả

✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker
