IC CD4060 – IC tạo dao động và chia tần 14 tầng / IC counter chia tần CD4060

Mô tả sản phẩm

IC CD4060 (CD4060B) là IC dao động + bộ đếm/chia tần 14 tầng (Oscillator + 14-stage binary ripple counter), rất phổ biến để tạo xung clock, chia tần, tạo thời gian trễ dài, nháy LED chậm, hoặc làm mạch hẹn giờ đơn giản. Chỉ cần mắc thêm vài linh kiện RC (hoặc thạch anh tùy cấu hình) là CD4060 vừa tạo dao động vừa chia tần ra nhiều mức tần số khác nhau ở các chân Q. Thuộc họ CMOS 4000 nên tiêu thụ thấp, chạy dải điện áp rộng, phù hợp DIY, học tập, mạch điều khiển.

CD4060 tích hợp:
Khối Oscillator: tạo xung nội với RC hoặc thạch anh (tùy cấu hình mạch)
Khối Binary Counter 14-stage: chia tần theo lũy thừa 2, xuất ra các chân Q (tần số giảm dần)
Nhờ vậy có thể lấy ra nhiều mức xung khác nhau để làm clock, nháy, trễ thời gian… mà không cần thêm IC đếm riêng.

Ứng dụng

Mạch nháy LED chậm / nhấp nháy theo chu kỳ
Mạch tạo xung clock cho mạch số, mạch quét
Mạch chia tần tạo tần số thấp từ tần số cao
Mạch hẹn giờ/trễ (delay) đơn giản cho relay/chuông (qua transistor)
Tạo xung thời gian trong các dự án DIY, đồ án học sinh

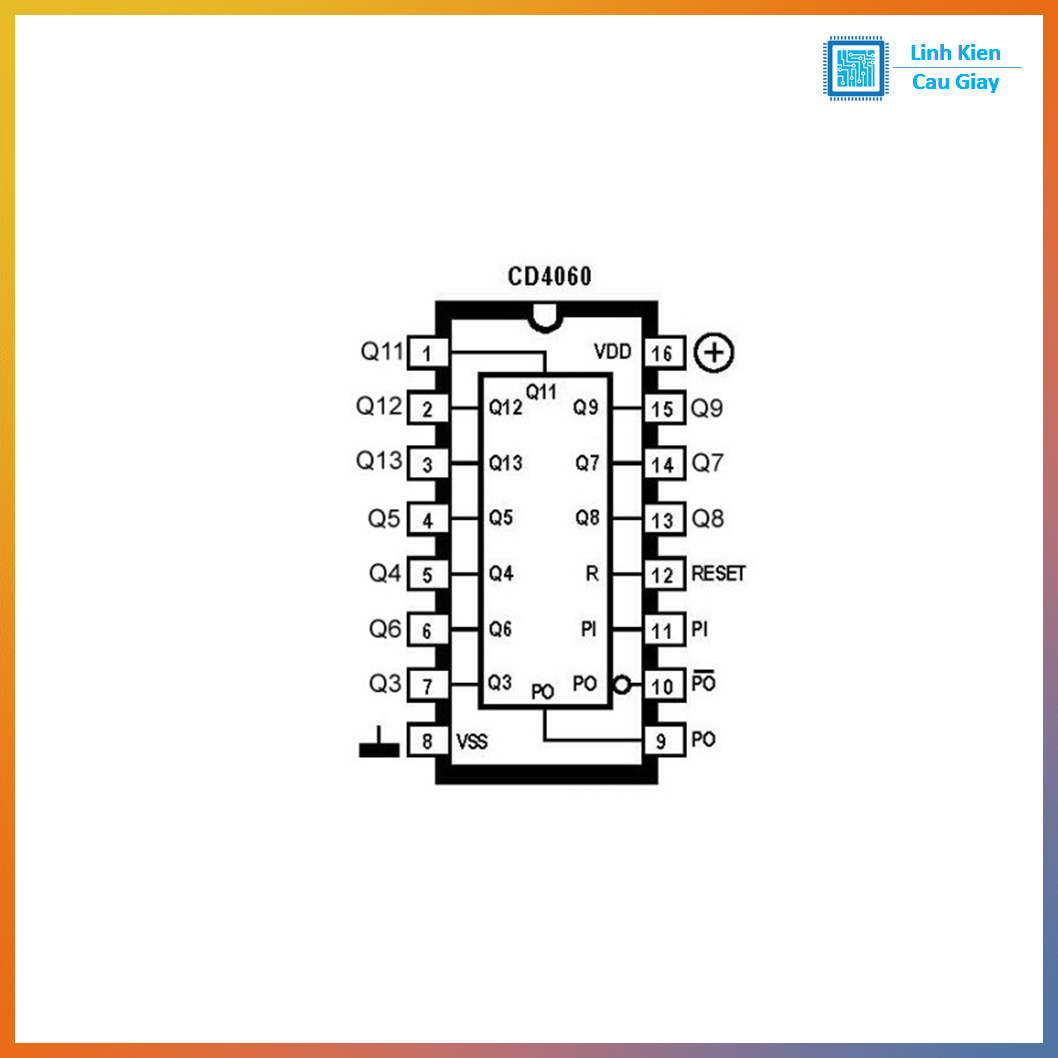

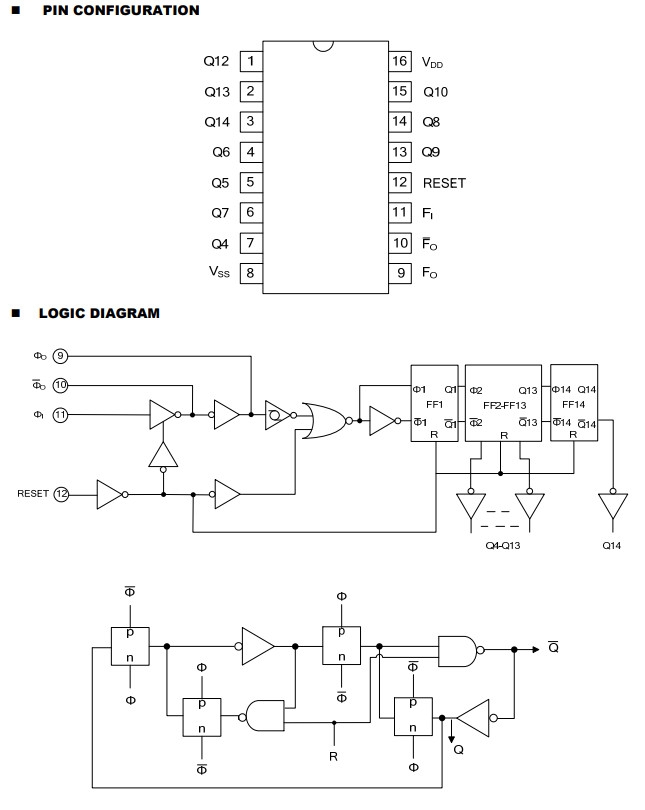

Sơ đồ chân

VDD, VSS (nguồn)
RESET (xóa bộ đếm)
OSC IN / OSC OUT (mắc R-C hoặc thạch anh)
Các chân Q (Q4…Q14 tùy IC) – xuất xung đã chia tần

Thông số kĩ thuật

Loại IC: Oscillator + 14-stage binary ripple counter
Số tầng chia: 14 tầng (chia theo 2^n)
Số chân: 16 chân
Nguồn hoạt động: dải rộng kiểu CMOS 4000 (thường dùng 5V–12V; tùy datasheet có thể cao hơn)

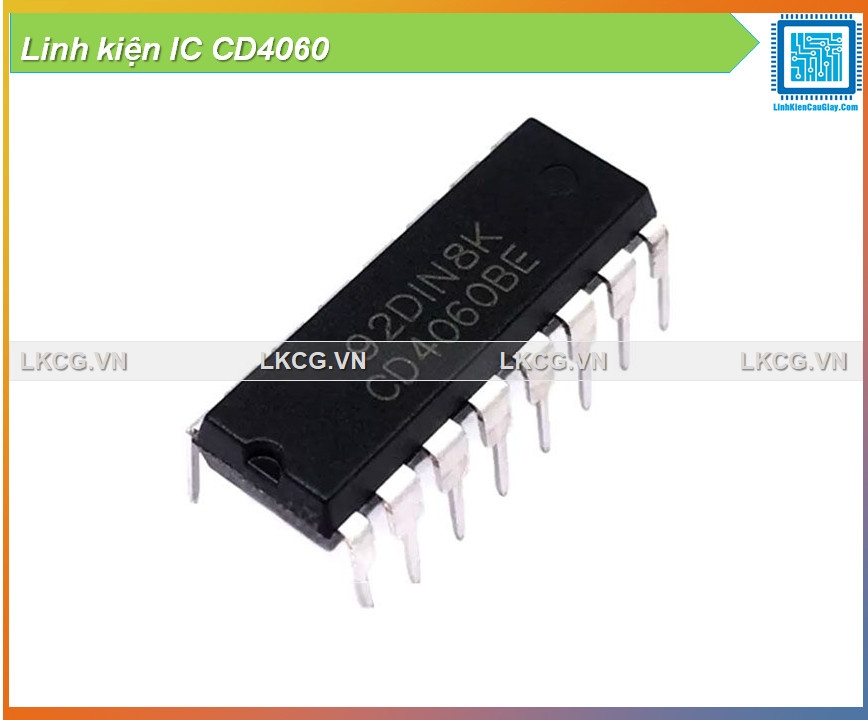

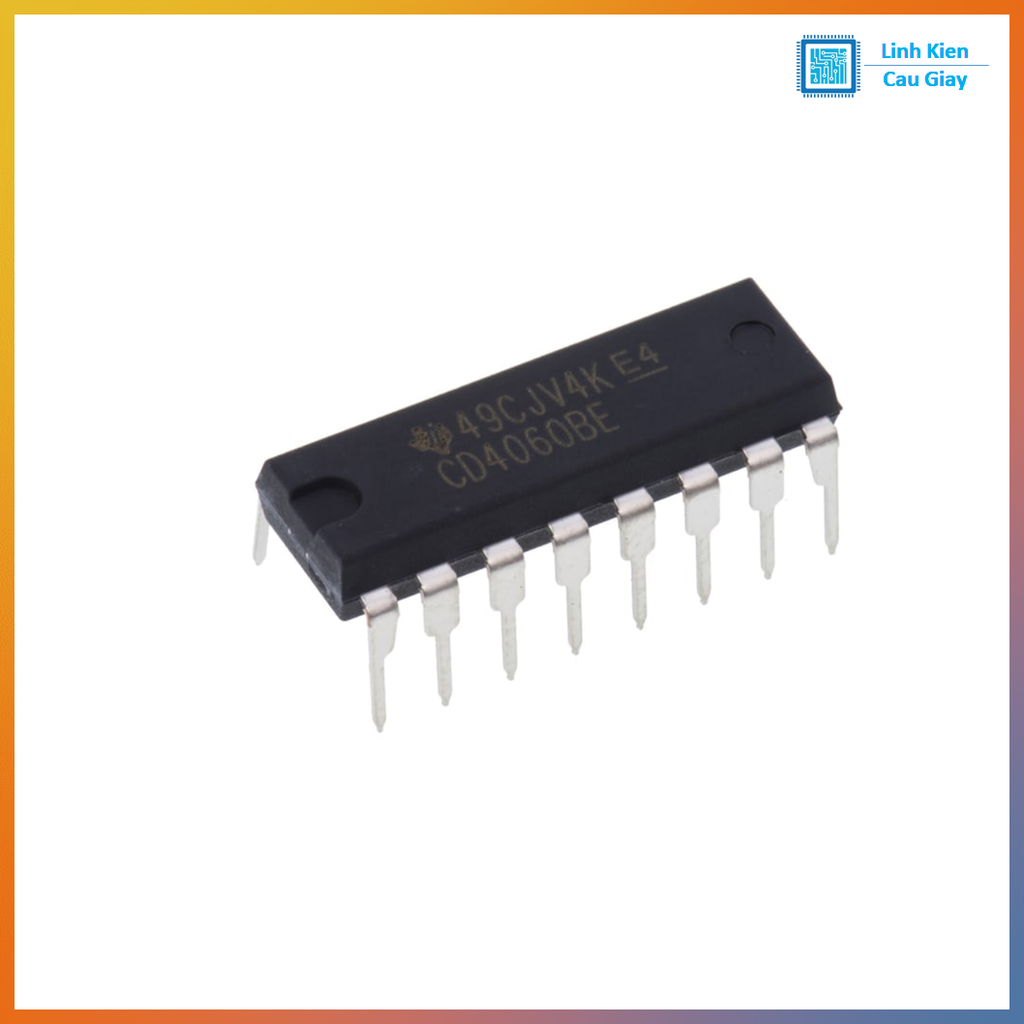

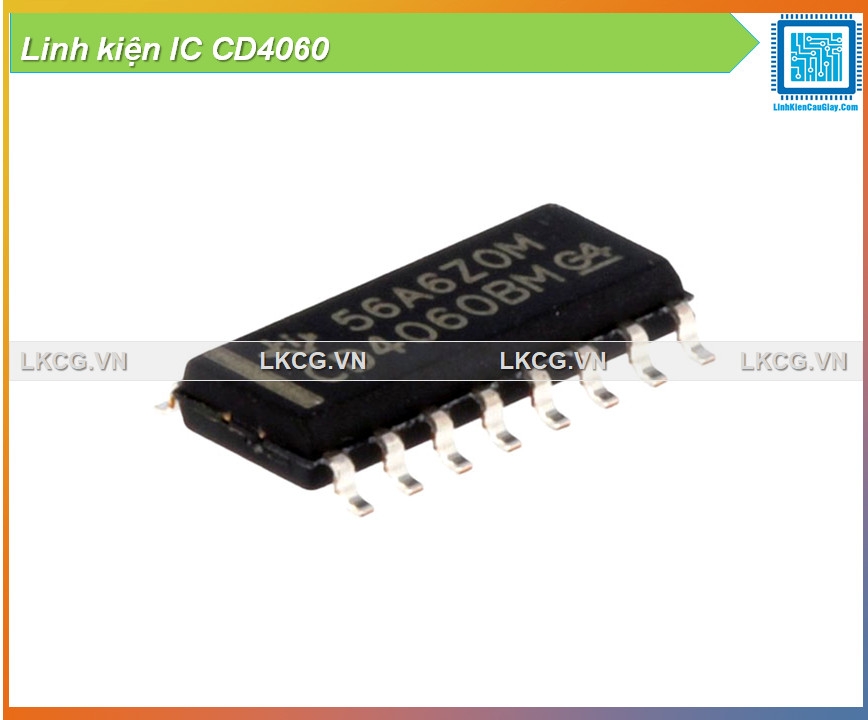

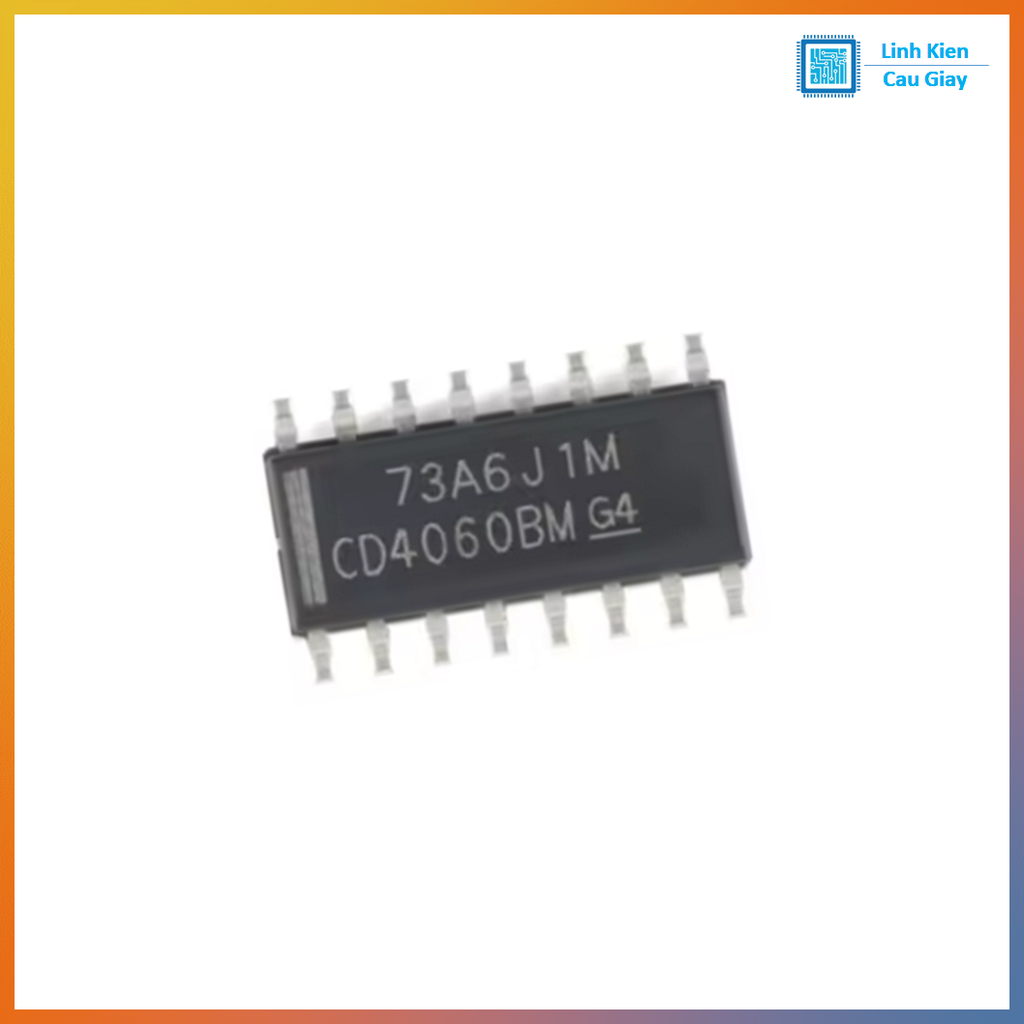

Đóng gói phổ biến: DIP16 (chân cắm), SOP16 (chân dán)

Hướng dẫn sử dụng

B1: Cấp nguồn VDD và GND VSS
B2: Mắc mạch dao động (RC hoặc thạch anh) vào cụm chân OSC
B3: Kéo RESET về mức bình thường để IC chạy đếm (khi cần reset thì kích RESET)
B4: Lấy xung tại các chân Q: Q bậc càng cao → tần số càng thấp → phù hợp nháy LED, tạo trễ
B5: Nếu điều khiển tải (LED công suất/relay) → dùng transistor/driver, có diode dập xung khi kéo relay

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
