IC CD4093 – IC 4 cổng NAND Schmitt Trigger (DIP14/SOP14)

Mô tả sản phẩm

IC CD4093 (CD4093B) là IC gồm 4 cổng NAND Schmitt Trigger (Quad 2-Input NAND Schmitt Trigger), cực kỳ phổ biến trong mạch tạo dao động, tạo xung chống dội phím (debounce), mạch trễ, mạch tạo xung vuông từ tín hiệu nhiễu, và các mạch logic DIY. Nhờ đặc tính Schmitt Trigger (có ngưỡng vào có hysteresis), CD4093 giúp tín hiệu ổn định hơn khi dùng RC, công tắc cơ, cảm biến… Sản phẩm có 2 phân loại: DIP14 chân cắm (dễ test/breadboard) và SOP14 chân dán (gọn, lắp PCB SMD).

CD4093 chứa 4 cổng NAND 2 ngõ vào, mỗi cổng có Schmitt Trigger ở đầu vào → giúp lọc nhiễu, tạo biên vuông rõ ràng. Có thể dùng như cổng NAND thường, hoặc kết hợp RC để tạo dao động/định thời rất đơn giản.
Phân loại:
Chân cắm DIP14: phù hợp học tập, sửa chữa, cắm test
Chân dán SOP14: phù hợp sản xuất, PCB nhỏ gọn

Ứng dụng

Mạch tạo dao động RC (clock), mạch nháy LED
Mạch chống dội nút nhấn (debounce) cho mạch số
Mạch trễ đơn giản (delay) bằng RC
Tạo xung vuông từ tín hiệu chậm/nhiễu (lọc rung)
Mạch điều khiển còi/buzzer, mạch báo hiệu, logic liên động

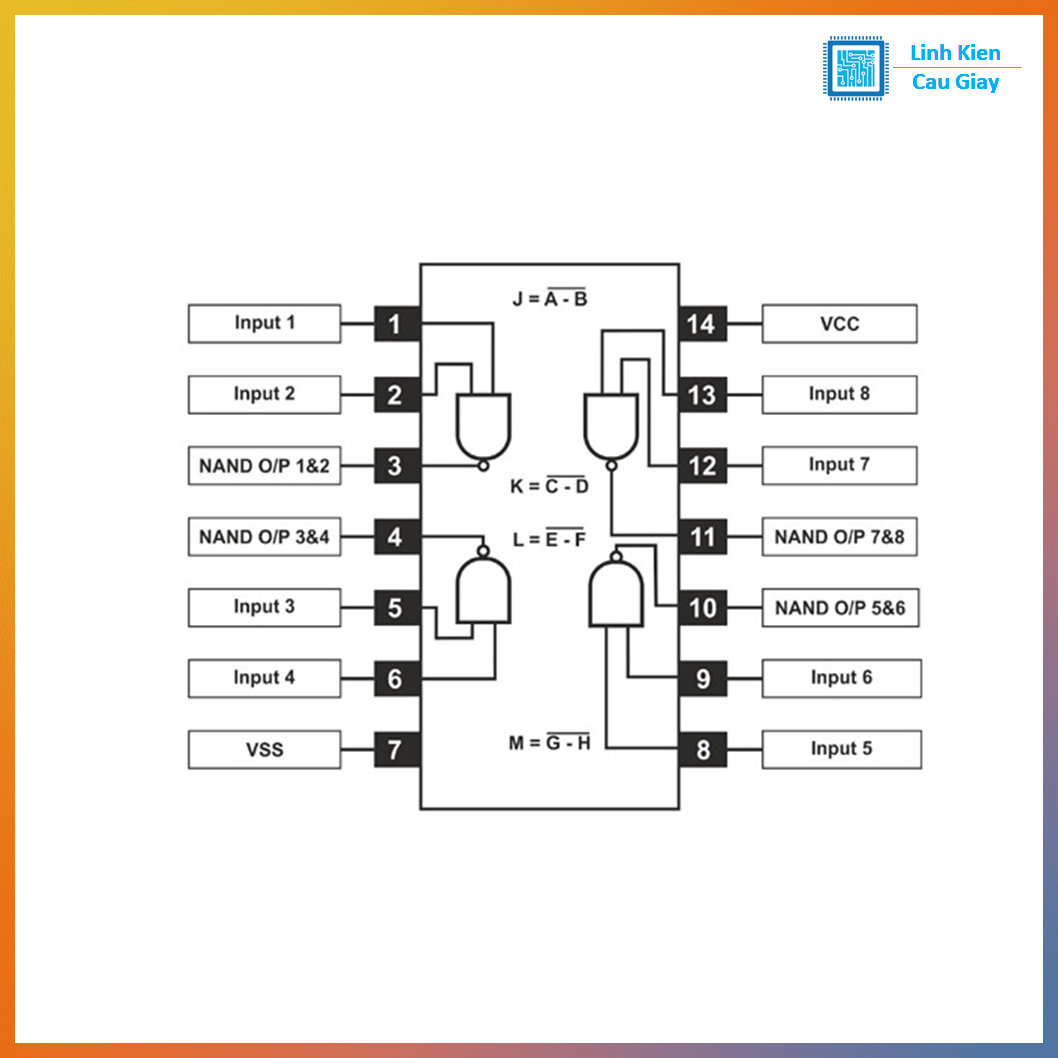

Sơ đồ chân

Pin 1: 1A (Input)
Pin 2: 1B (Input)
Pin 3: 1Y (Output)

Pin 4: 2A (Input)
Pin 5: 2B (Input)
Pin 6: 2Y (Output)

Pin 7: VSS (GND)

Pin 8: 3Y (Output)
Pin 9: 3A (Input)
Pin 10: 3B (Input)

Pin 11: 4Y (Output)
Pin 12: 4A (Input)
Pin 13: 4B (Input)

Pin 14: VDD (+Nguồn)

Thông số kĩ thuật

Loại IC: Quad 2-Input NAND Schmitt Trigger (CMOS 4000)
Số cổng: 4 cổng NAND Schmitt
Số chân: 14 chân
Nguồn hoạt động: dải rộng kiểu CMOS 4000 (thường dùng 5V–12V; tùy datasheet có thể cao hơn)

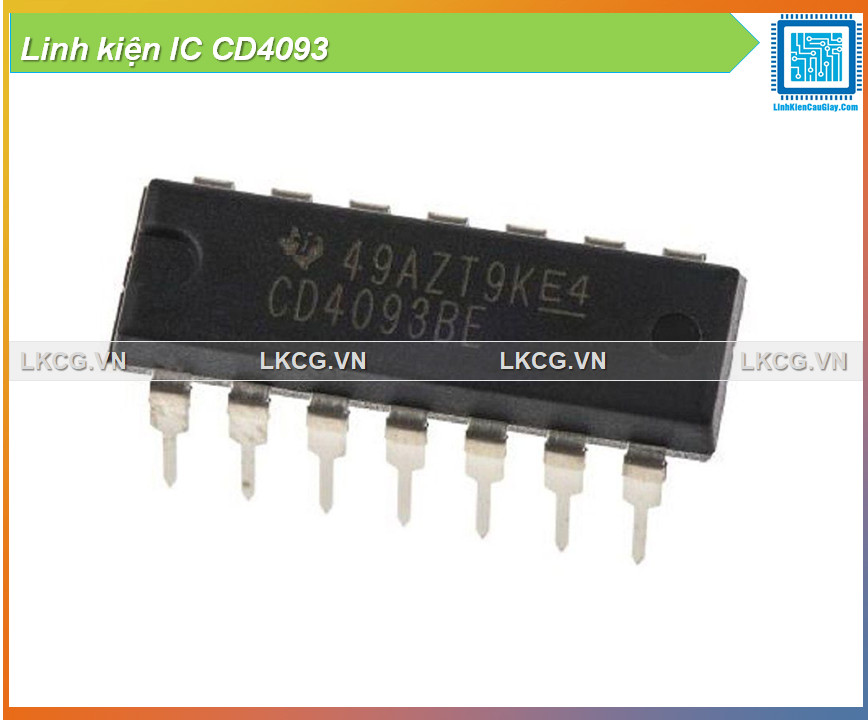

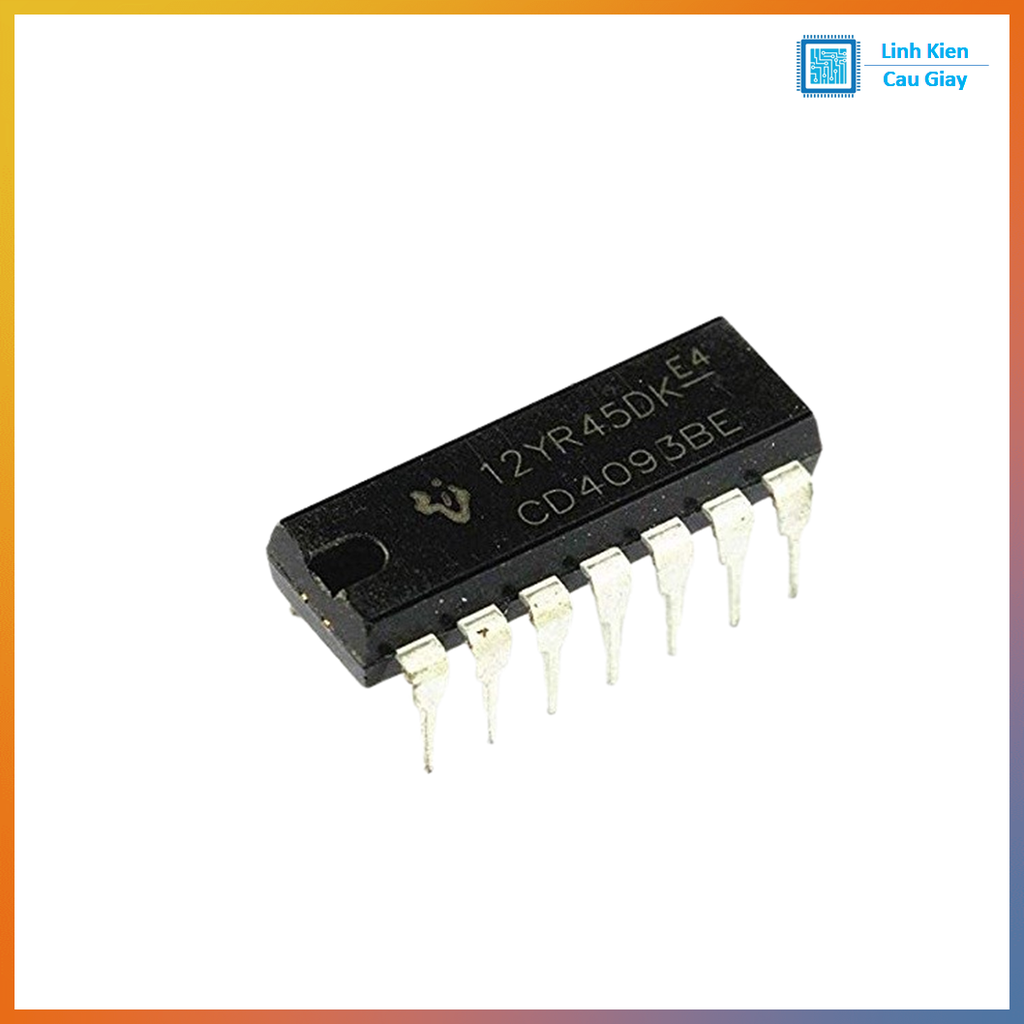

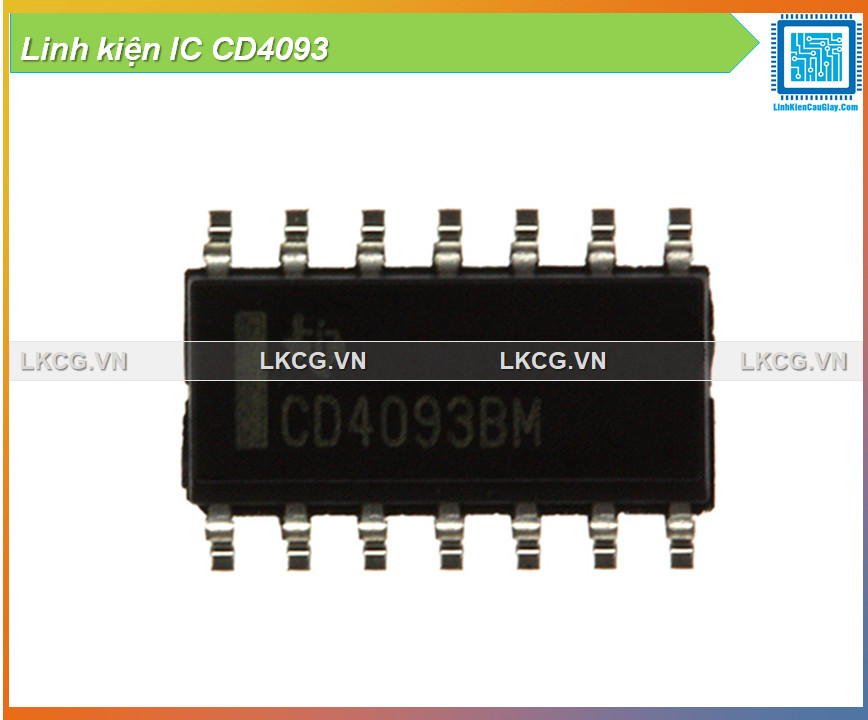

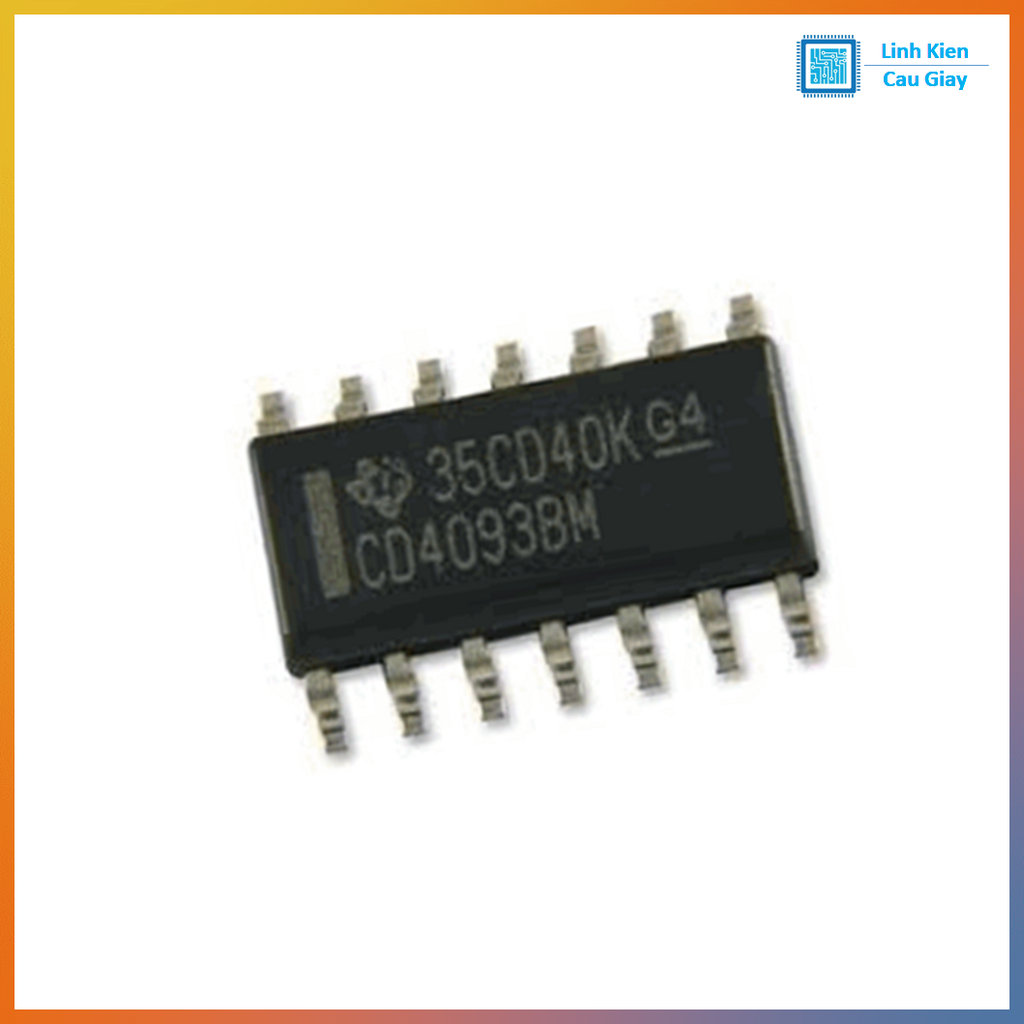

Đóng gói: DIP14 (chân cắm), SOP14 (chân dán)

Hướng dẫn sử dụng

Cấp nguồn: VDD (pin14) và GND VSS (pin7)
Dùng như cổng NAND: đưa tín hiệu vào A/B, lấy ra Y
Tạo dao động: dùng 1 cổng NAND + RC hồi tiếp (R từ output về input, C xuống GND) → tạo xung vuông ổn định nhờ Schmitt
Chống dội nút: cho nút nhấn + RC vào ngõ vào NAND Schmitt để ra tín hiệu sạch
Nếu kéo LED/buzzer/relay: nên qua transistor + điện trở hạn dòng (và diode dập xung khi kéo relay)

Hình ảnh
