IC CD4081 – IC cổng AND 2 ngõ vào (4 cổng)

Mô tả sản phẩm

IC CD4081 (CD4081B) là IC logic CMOS gồm 4 cổng AND 2 ngõ vào (Quad 2-Input AND Gate), dùng để thực hiện phép AND trong mạch số: chỉ khi cả 2 tín hiệu vào đều mức 1 thì ngõ ra mới lên 1. CD4081 nổi bật vì nguồn hoạt động dải rộng kiểu CMOS 4000, tiêu thụ thấp, dễ dùng cho DIY, học tập, sửa chữa và các mạch điều khiển liên động. Phù hợp kết hợp với Arduino/ESP32/STM32 (làm khối logic rời), mạch khóa điều kiện, mạch an toàn, mạch chống sai trạng thái.

CD4081 tích hợp 4 cổng AND độc lập, mỗi cổng có 2 input (A, B) và 1 output (Y). IC xử lý logic mức cao/thấp theo chuẩn CMOS, dùng để ghép điều kiện: ví dụ “chỉ cho phép chạy khi A=1 và B=1”, hoặc kết hợp nhiều điều kiện bằng cách mắc nối tiếp nhiều cổng.

Ứng dụng

Mạch logic điều kiện (interlock): bật thiết bị khi đủ 2 điều kiện
Mạch khóa an toàn, chống kích nhầm
Ghép tín hiệu cảm biến (2 tín hiệu cùng đúng → kích hoạt)
Học tập thực hành cổng logic AND
Kết hợp với các IC 4000 khác để tạo mạch điều khiển số

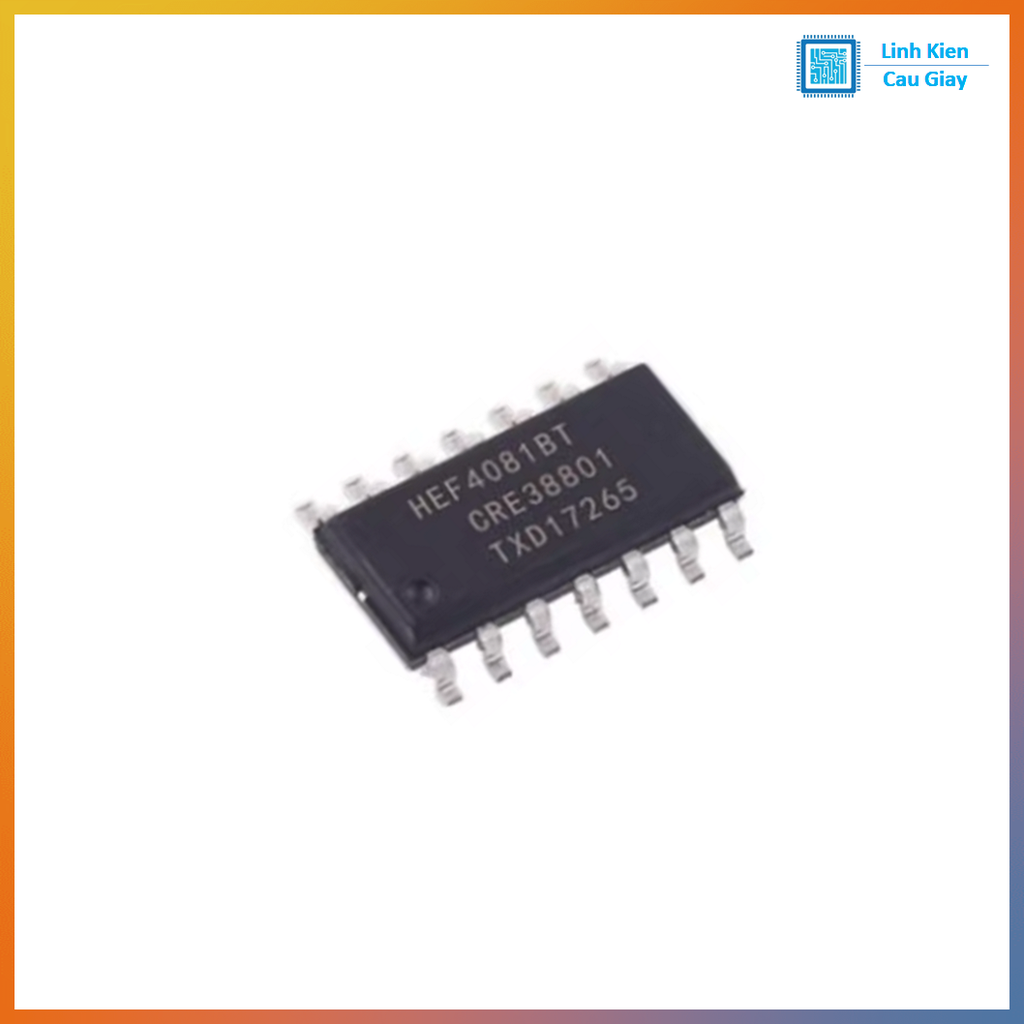

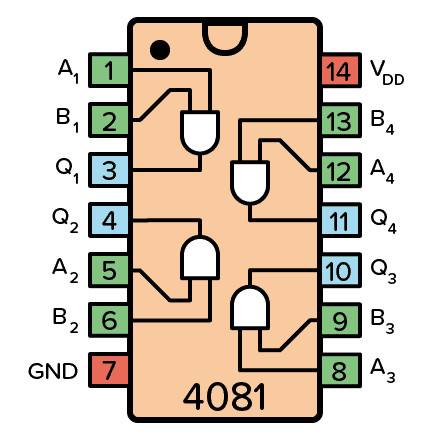

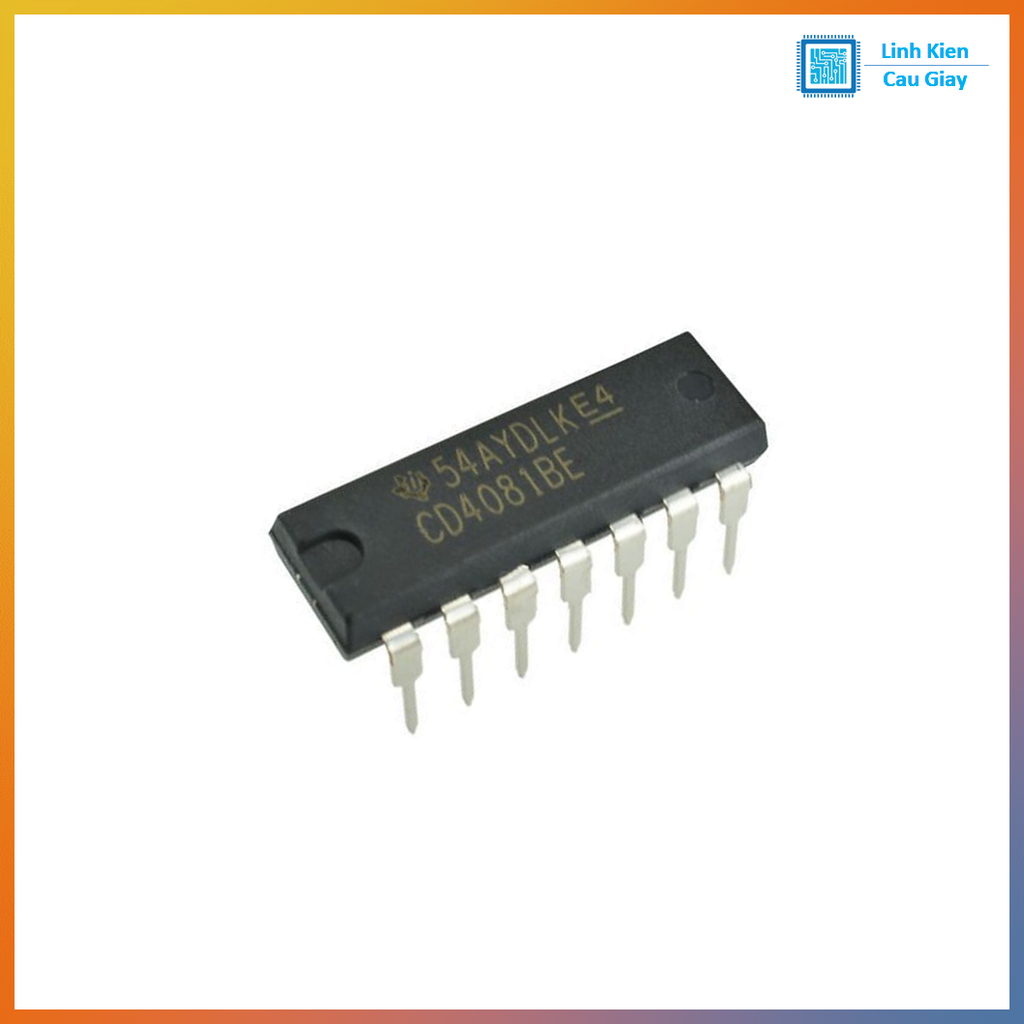

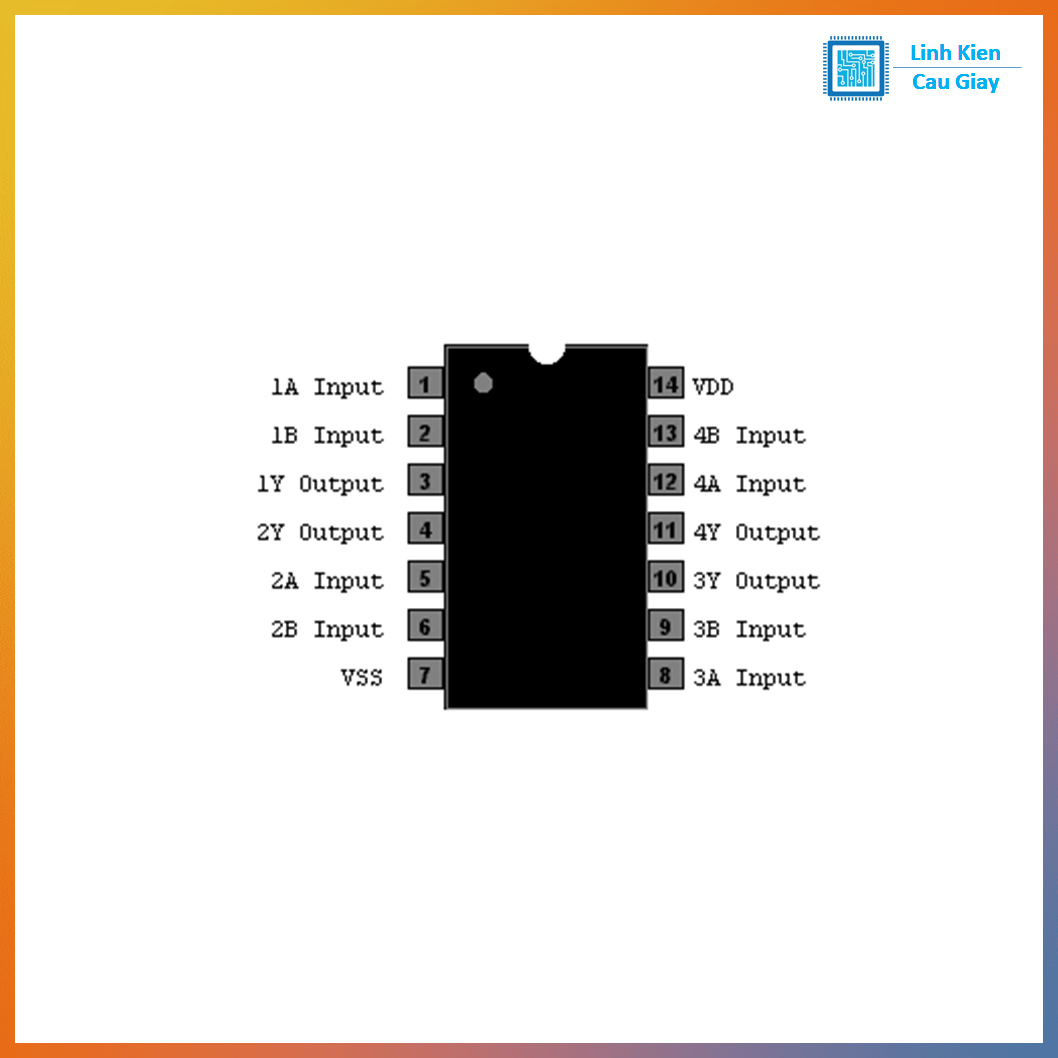

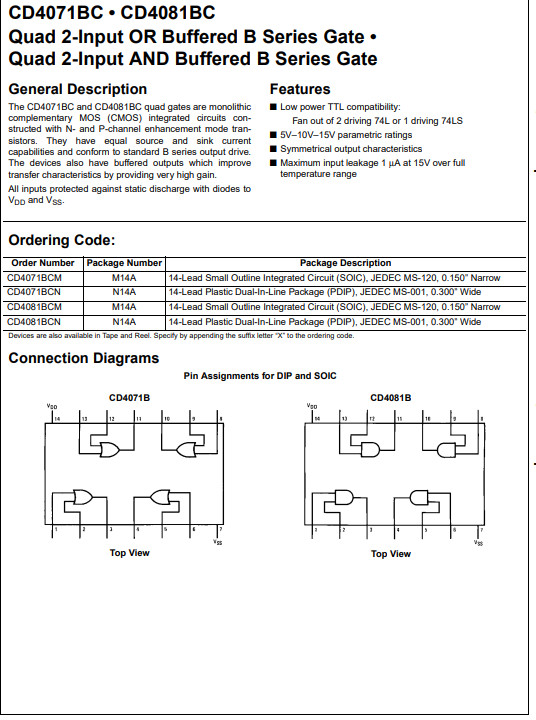

Sơ đồ chân

Pin 1: 1A
Pin 2: 1B
Pin 3: 1Y

Pin 4: 2A
Pin 5: 2B
Pin 6: 2Y

Pin 7: VSS (GND)

Pin 8: 3Y
Pin 9: 3A
Pin 10: 3B

Pin 11: 4Y
Pin 12: 4A
Pin 13: 4B

Pin 14: VDD (+Nguồn)

Thông số kĩ thuật

Loại IC: Quad 2-Input AND Gate (CMOS 4000)
Số cổng: 4 cổng AND
Số chân: 14 chân
Nguồn hoạt động: dải rộng kiểu CMOS 4000 (thường dùng 5V–12V; tùy datasheet có thể cao hơn)
Đóng gói phổ biến: DIP14 (chân cắm), SOP14 (chân dán)

Hướng dẫn sử dụng

Bước 1: Cấp nguồn VDD (pin14) và GND VSS (pin7)
Bước 2: Đưa tín hiệu vào cổng (ví dụ pin1 & pin2), lấy ra tại pin3
Bước 3: Logic AND: Output = 1 khi cả 2 Input = 1; các trường hợp còn lại Output = 0
Bước 4: Không để chân input “trôi” (floating) → kéo lên/kéo xuống bằng điện trở nếu cần
Bước 5: Nếu điều khiển tải (LED/relay) → dùng transistor/driver, không kéo trực tiếp tải lớn từ chân IC

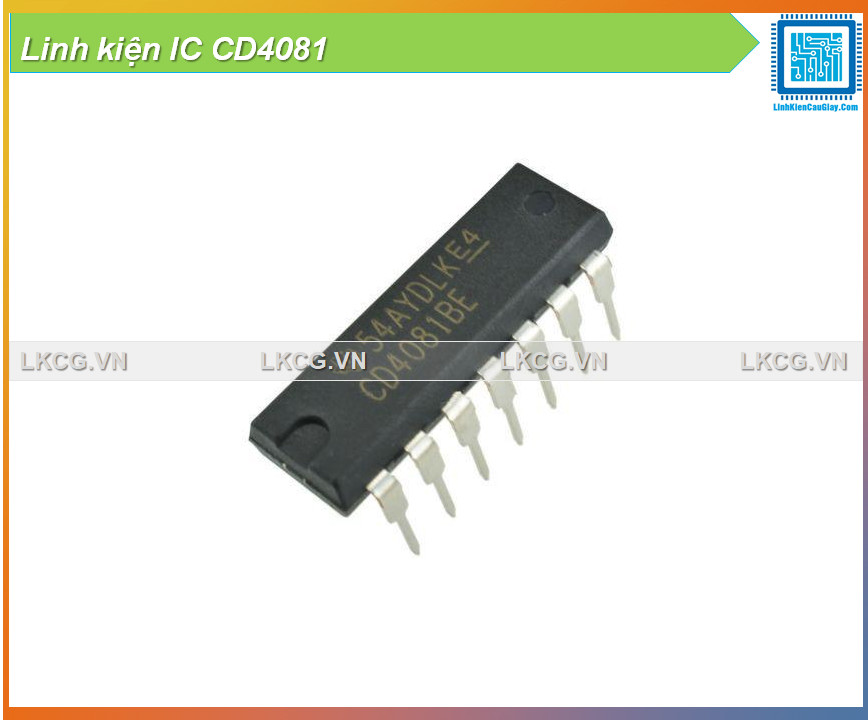

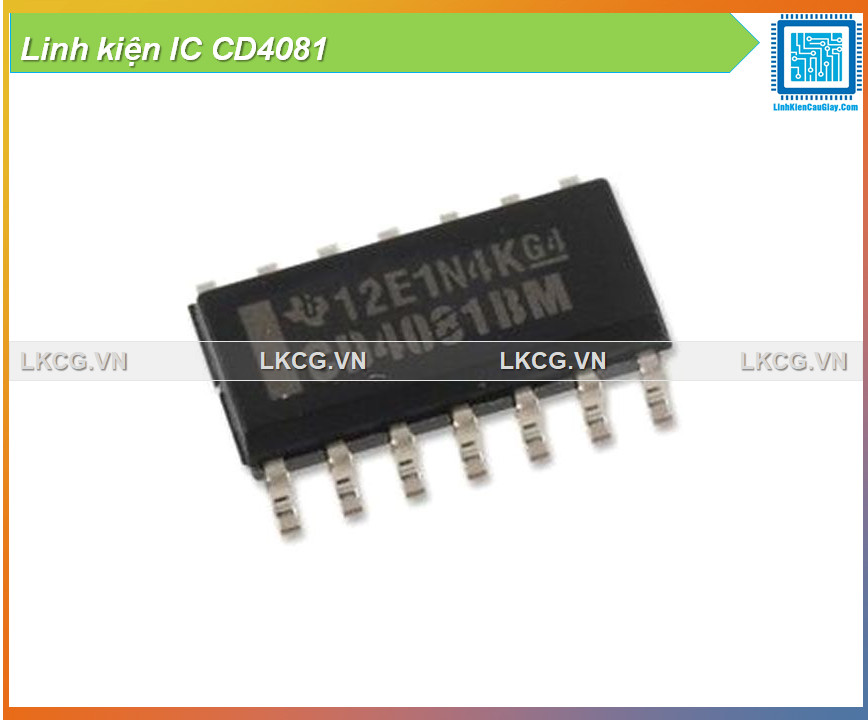

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
