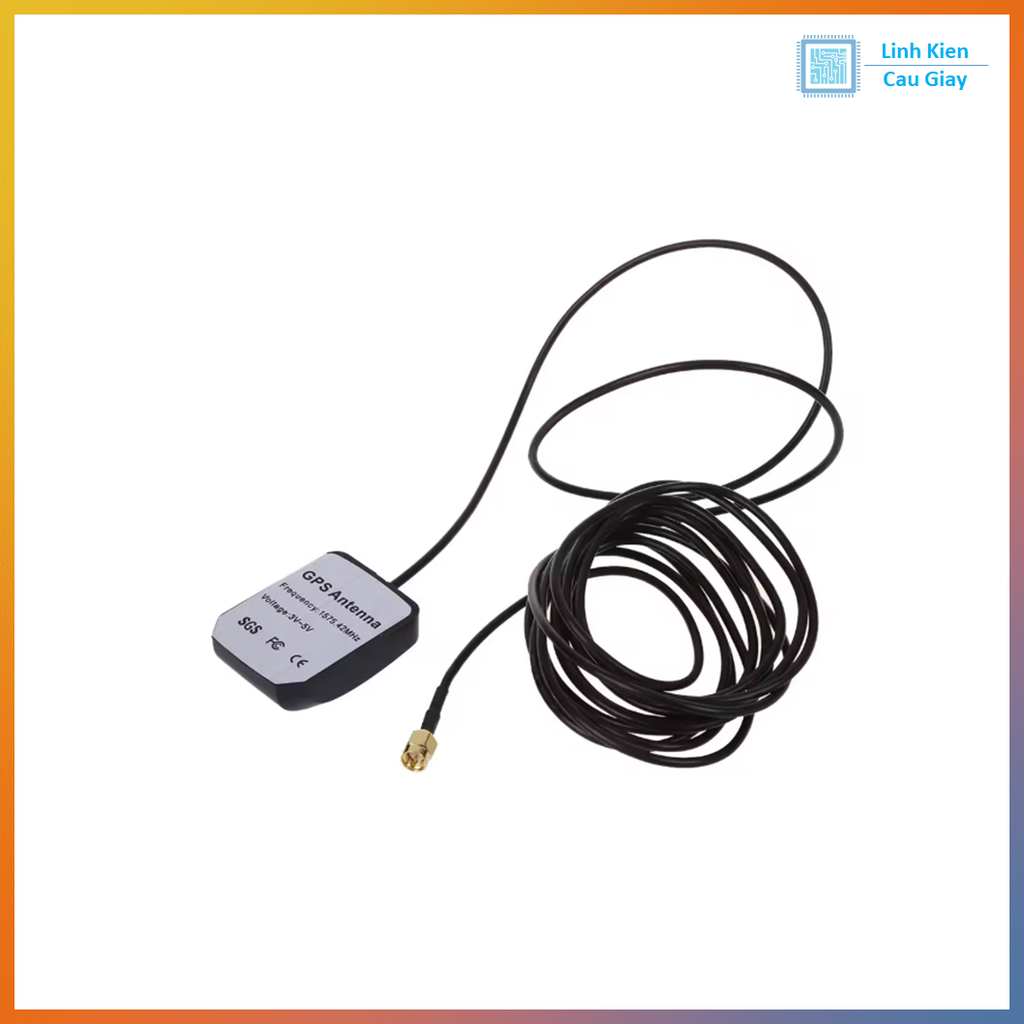

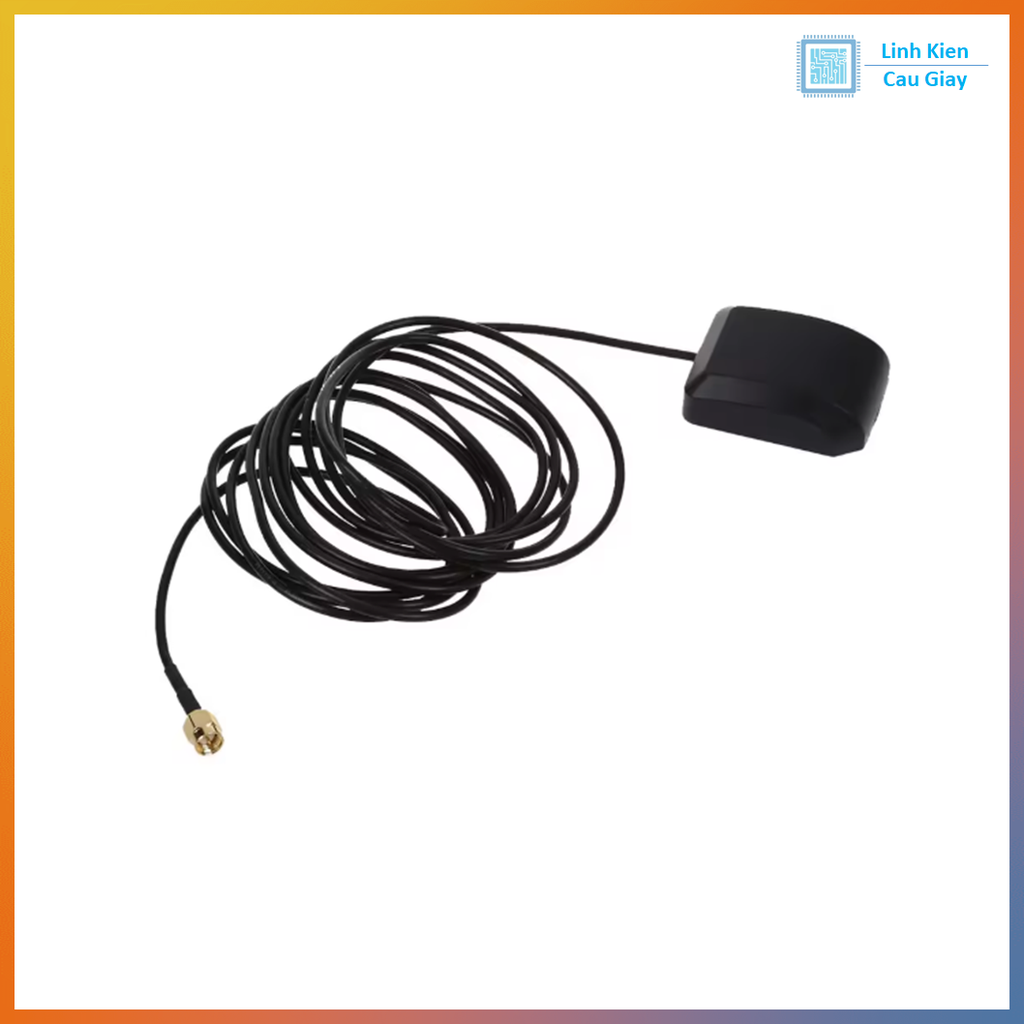

Anten GPS 1575.42Mhz SMA Đực dài 1.5M

(Mã SP:PVN2528)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

58.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Anten GPS L1 1575.42MHz – SMA Male, Dây 1.5 Mét, Anten Chủ Động Có Khuếch Đại LNA, Tương Thích NEO-6M/NEO-7M/NEO-M8N

Mô tả sản phẩm

Anten GPS L1 1575.42MHz loại SMA đực kèm cáp 1.5m (RG174), là anten chủ động tích hợp LNA cho độ nhạy cao, bắt vệ tinh nhanh và ổn định. Phù hợp với các module GPS phổ biến (NEO-6M/7M/8N…), máy ghi hành trình, robot định vị, trạm đo thời gian. Lắp đặt đơn giản, dây dài 1.5m linh hoạt kéo đến vị trí thoáng trời.

Ứng dụng

  • Định vị GPS L1 cho robot/UGV, xe mô hình, drone DIY.

  • Dự án IoT: đồng bộ thời gian, ghi tọa độ, geotag ảnh/dữ liệu.

  • Định vị phương tiện, theo dõi tài sản, logger hành trình.

  • Cải thiện độ nhạy khi module GPS đặt trong vỏ kim loại/thiết bị.

Sơ đồ chân

  • Đầu nối SMA đực vặn vào cổng SMA cái trên module GPS (hoặc qua adapter u.FL→SMA).

  • Anten chủ động nhận nguồn bù (bias) từ cổng RF của module (thường 3.0–5.0V, 10–25mA).

  • Đặt anten ở vị trí thoáng trời, càng xa vật cản kim loại càng tốt; dùng mặt phẳng kim loại mỏng làm ground plane để tăng tín hiệu.

Thông số kĩ thuật

  • Băng tần: GPS L1 1575.42MHz (độ rộng băng hỗ trợ quanh L1).

  • Kiểu anten: chủ động (patch + LNA).

  • Trở kháng: 50 Ω; VSWR: ≤ 2.0 (điển hình).

  • Độ lợi: LNA ~20–30 dB, tổng hệ số khuếch đại cao giúp bắt vệ tinh nhanh.

  • Nguồn cấp cho LNA (qua cáp): 3.0–5.0V, dòng 10–25 mA (do module GPS cấp).

  • Đầu nối: SMA male; cáp RG174 dài 1.5 m.

  • Kiểu đế: patch dán/đế nam châm/miếng dán (tùy lô sản xuất).

  • Nhiệt độ làm việc: -40…+85°C (điển hình).

Hướng dẫn sử dụng

  • Gắn anten vào cổng SMA của module GPS; kiểm tra chắc ren và tiếp xúc tốt.

  • Cố định anten ở vị trí cao, gần cửa sổ/nóc thiết bị, tránh che chắn bởi kim loại dày.

  • Nếu có đế nam châm, đặt lên mặt phẳng kim loại sạch để làm ground plane.

  • Bật nguồn module; chờ TTFF (time-to-first-fix) vài chục giây đến vài phút tùy môi trường.

  • Để tín hiệu ổn định: giữ anten cố định, tránh uốn gập mạnh dây, đi dây xa nguồn nhiễu RF.

Hình ảnh



Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
