Mạch Thu Phát RF UART Lora SX1278 433Mhz Ra-01

Mô tả sản phẩm

Module LoRa SX1278 Ra-01 là dòng module truyền nhận không dây tầm xa sử dụng công nghệ LoRa Spread Spectrum, hỗ trợ truyền dữ liệu ổn định lên đến 5 – 10 km trong điều kiện lý tưởng.

Ra-01 là phiên bản nhỏ gọn, cực kỳ phổ biến trong IoT nhờ:

• Độ nhạy thu cao (-139 dBm)

• Công suất phát mạnh (20 dBm)

• Tiêu thụ điện năng thấp

• Dùng chip SX1278 cho dải tần 433MHz

Tương thích với: Arduino, ESP8266, ESP32, STM32, Raspberry Pi, các bộ phát thu IoT tầm xa, Smart Farm, Telemetry.

Ứng dụng

• IoT nông nghiệp: đo đất, môi trường, giám sát từ xa

• Smart Farm – Smart Home

• Trạm thời tiết, truyền dữ liệu cảm biến

• Hệ thống cảnh báo, hệ thống điều khiển không dây

• Xe robot thu thập dữ liệu tầm xa

• Thiết kế mạng truyền thông LoRa riêng (LoRa Mesh / LoRaWAN DIY)

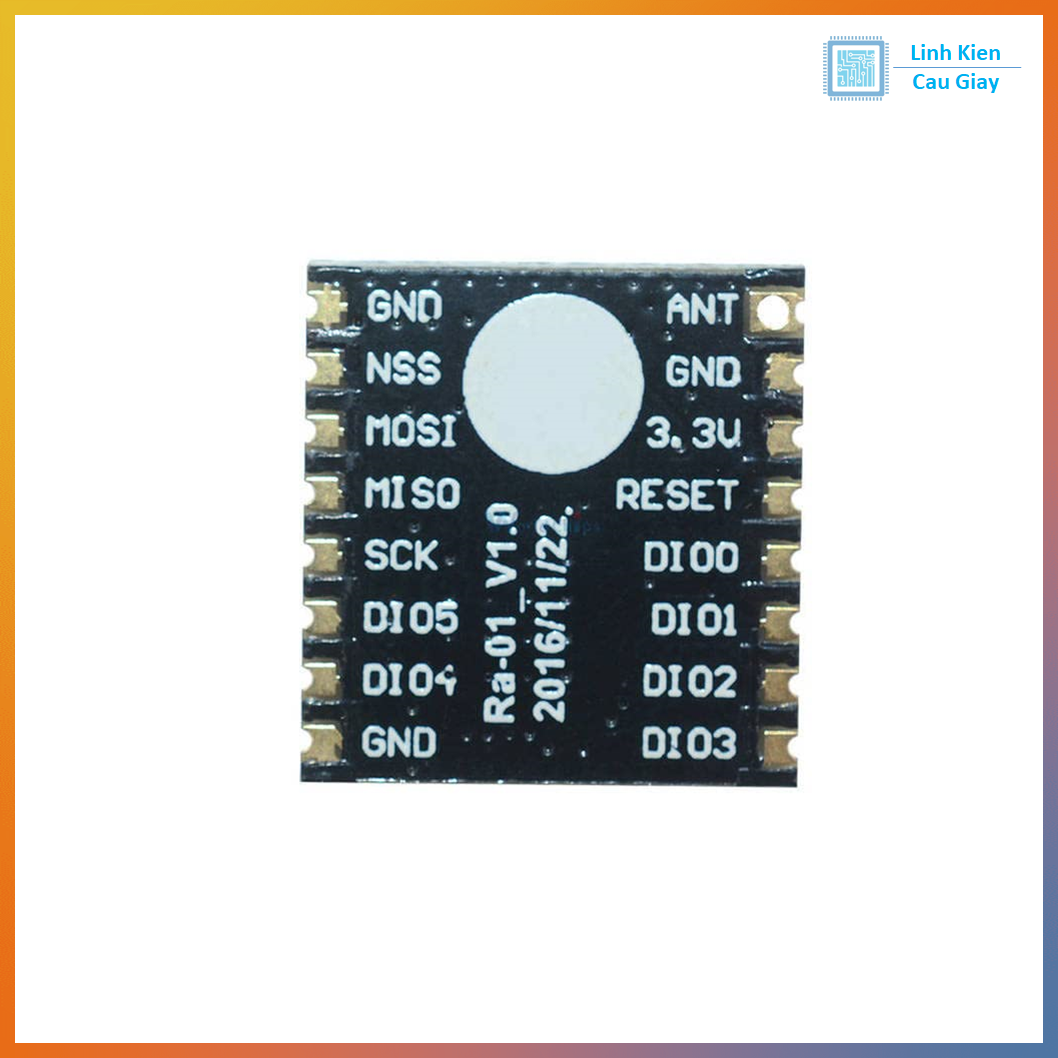

Sơ đồ chân

Module sử dụng giao tiếp SPI, gồm:

• 3.3V → Nguồn cấp

• GND → Mass

• MISO → Master In Slave Out

• MOSI → Master Out Slave In

• SCK → Clock

• NSS (CS) → Chip Select

• RESET → Reset module

• DIO0 – DIO5 → Chân ngắt / trạng thái

⚠ Không cấp 5V trực tiếp, dễ gây cháy module.
Cần chuyển mức logic 5V → 3.3V nếu dùng Arduino UNO/Nano.

Thông số kĩ thuật

• Model: Ra-01 – SX1278

• Tần số hoạt động: 433MHz

• Điện áp hoạt động: 3.3VDC

• Giao tiếp: SPI

• Công nghệ: LoRa Spread Spectrum

• Độ nhạy thu: –139 dBm

• Công suất phát: +20 dBm

• Tốc độ truyền: 0.018 – 37.5 kbps

• Khoảng cách truyền: 5 – 10 km

• Dòng tiêu thụ: 10mA (RX), 120mA (TX)

• Kích thước nhỏ gọn, dễ hàn, dễ tích hợp

Hướng dẫn sử dụng

1. Cấp nguồn 3.3V (không dùng 5V).

2. Kết nối SPI với Arduino/ESP32/STM32.

3. Cài thư viện LoRa.h hoặc RadioHead.

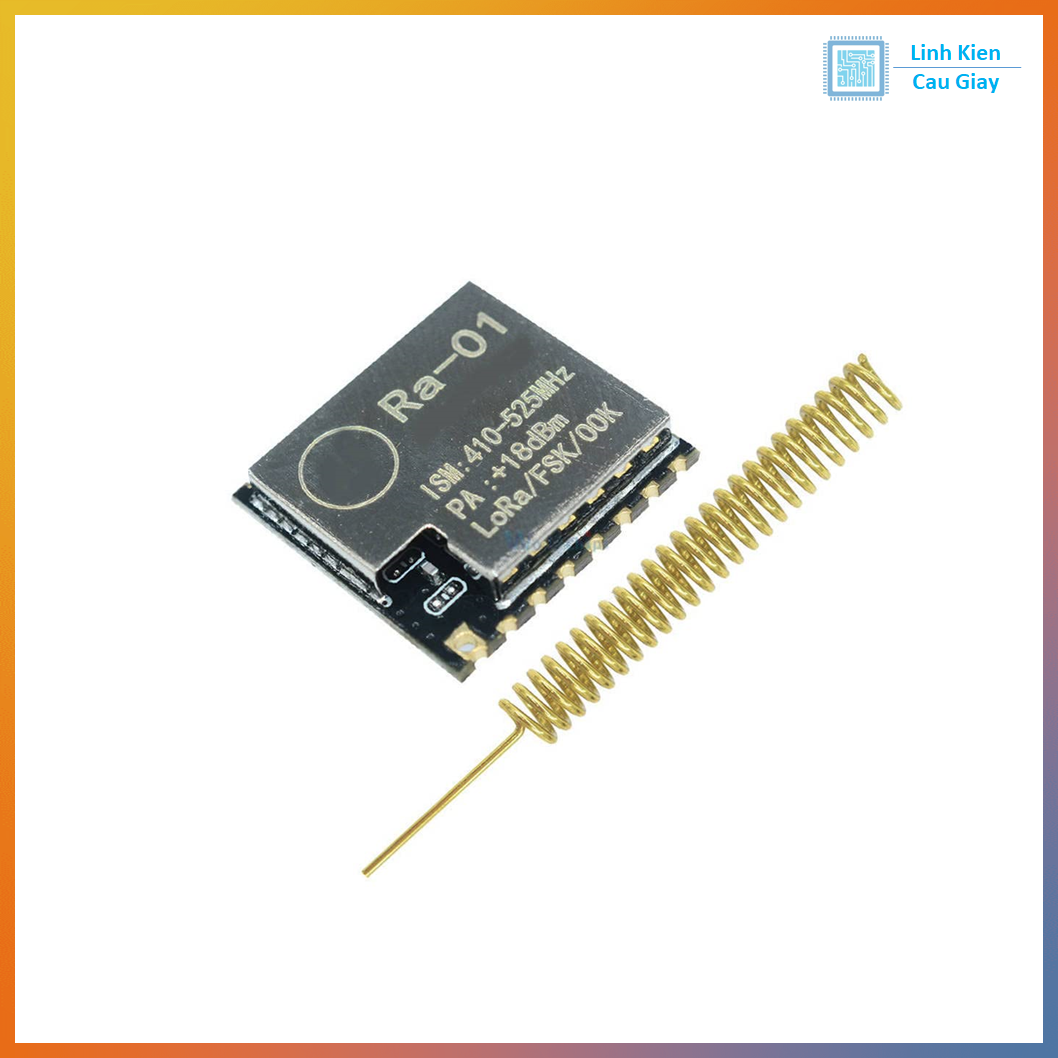

4. Gắn anten 433MHz để đạt tầm xa tối ưu.

5. Chọn thông số LoRa phù hợp (SF, BW, CR).

6. Khoảng cách xa → chọn SF cao, tốc độ thấp.

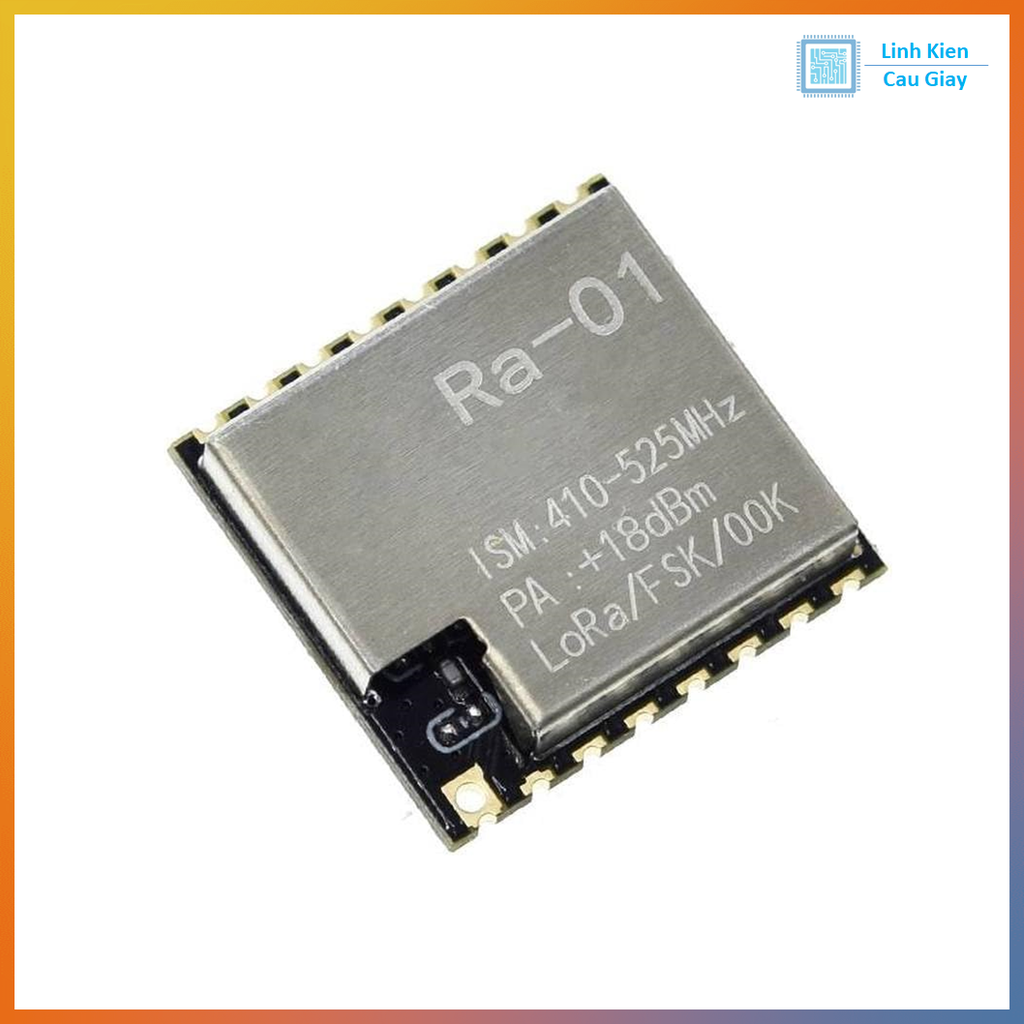

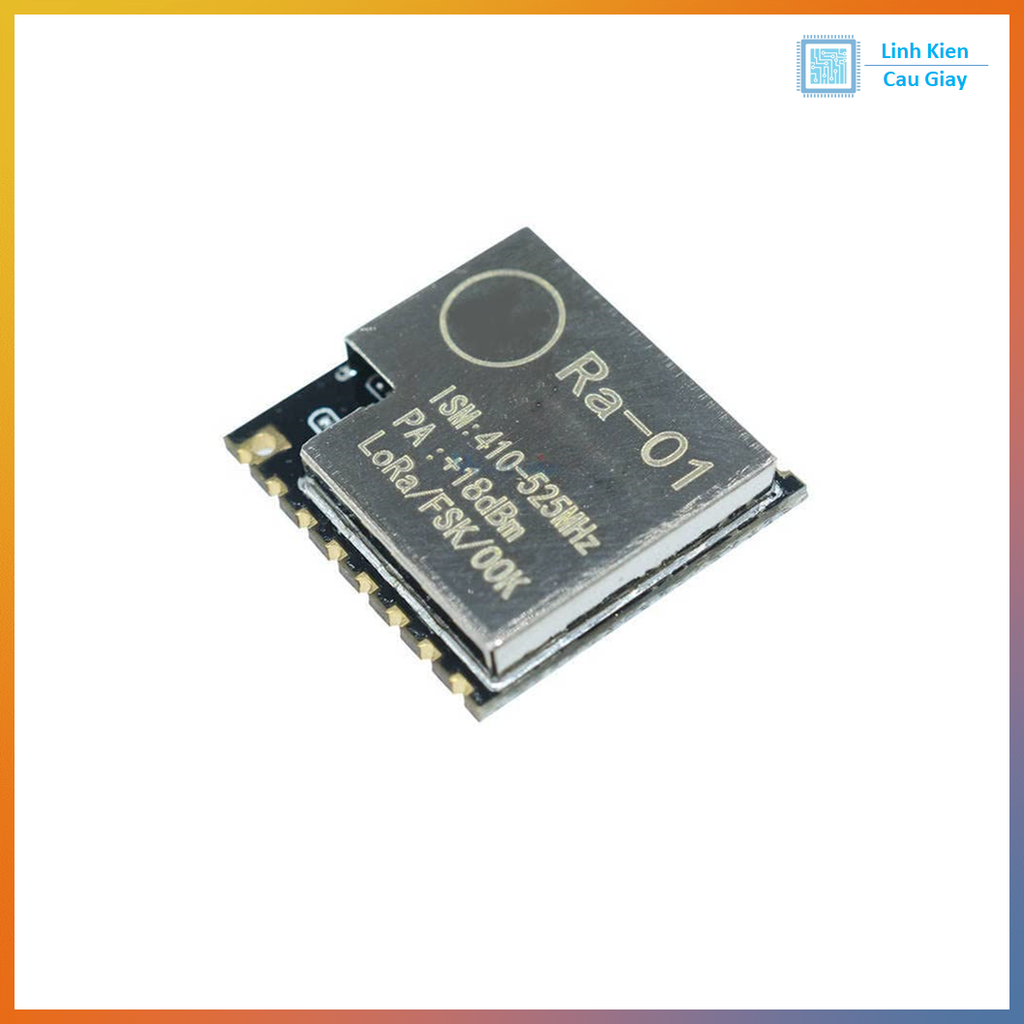

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
