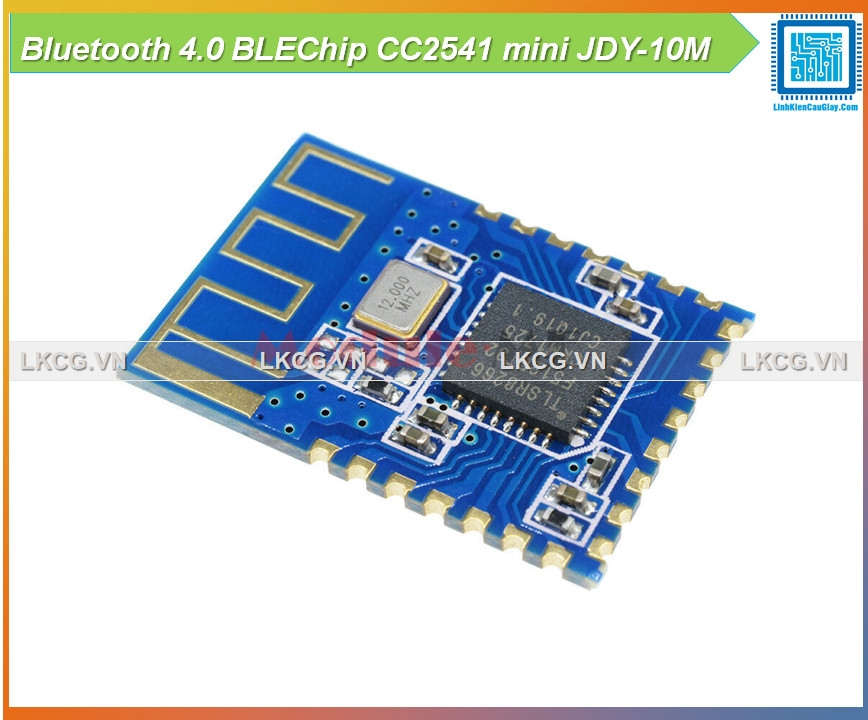

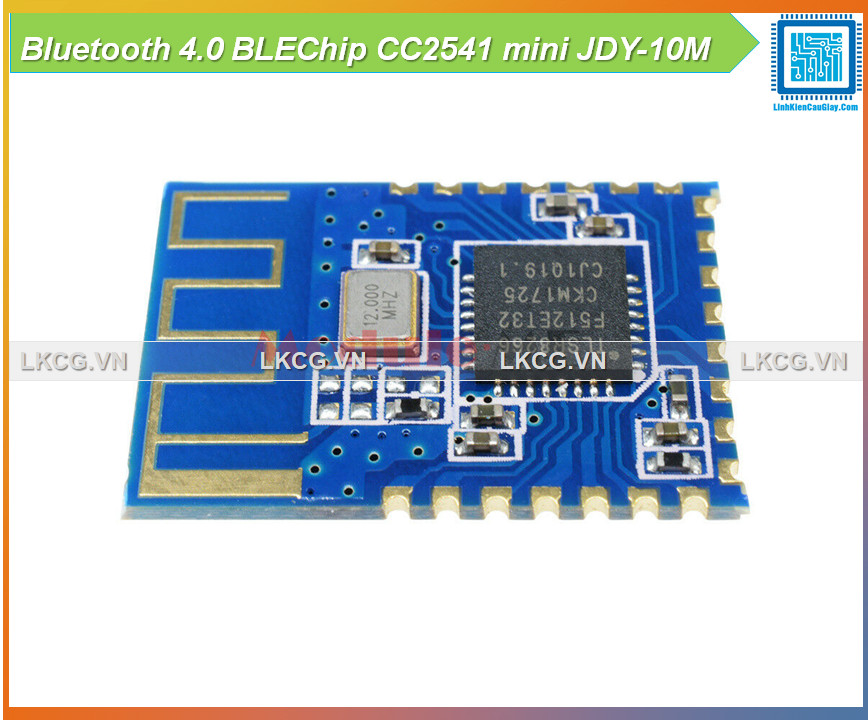

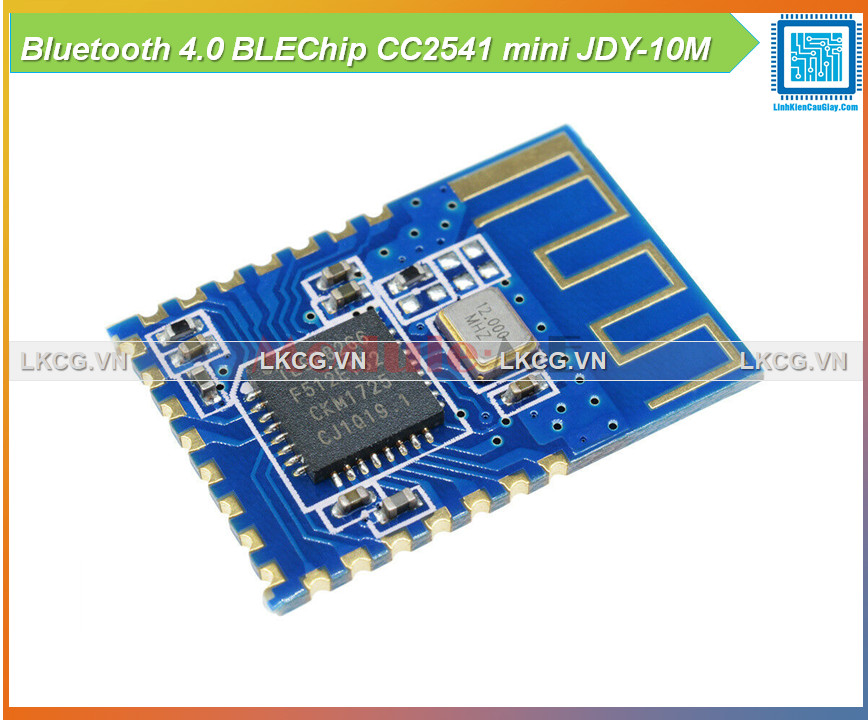

Module Bluetooth 4.0 BLE CC2541 JDY-10M – Mini Low Energy Wireless Module

Mô tả sản phẩm

Module JDY-10M sử dụng chip CC2541 (Texas Instruments), hỗ trợ chuẩn Bluetooth Low Energy 4.0 (BLE). Thiết kế mini, tiêu thụ điện năng thấp, dễ dàng giao tiếp qua UART. Ứng dụng rộng rãi trong Arduino, ESP32, STM32, Raspberry Pi, IoT, Smart Home, Robot và các thiết bị điều khiển từ xa.

JDY-10M là module Bluetooth BLE 4.0 nhỏ gọn, sử dụng chip CC2541, hỗ trợ truyền dữ liệu không dây trong phạm vi 20 – 30 mét (trong nhà).
Hoạt động ở dải tần 2.4GHz ISM, giao tiếp UART đơn giản, hỗ trợ AT Command để cấu hình tên, tốc độ baud, chế độ làm việc.
Tiêu thụ năng lượng thấp, phù hợp cho thiết bị IoT chạy pin.

Ứng dụng

  • IoT, Smart Home: điều khiển thiết bị điện qua điện thoại.

  • Robot, xe điều khiển từ xa bằng Bluetooth.

  • Truyền dữ liệu không dây giữa vi điều khiển và smartphone.

  • Thiết bị y tế, wearable cần tiết kiệm năng lượng.

  • Cảm biến không dây kết nối BLE.

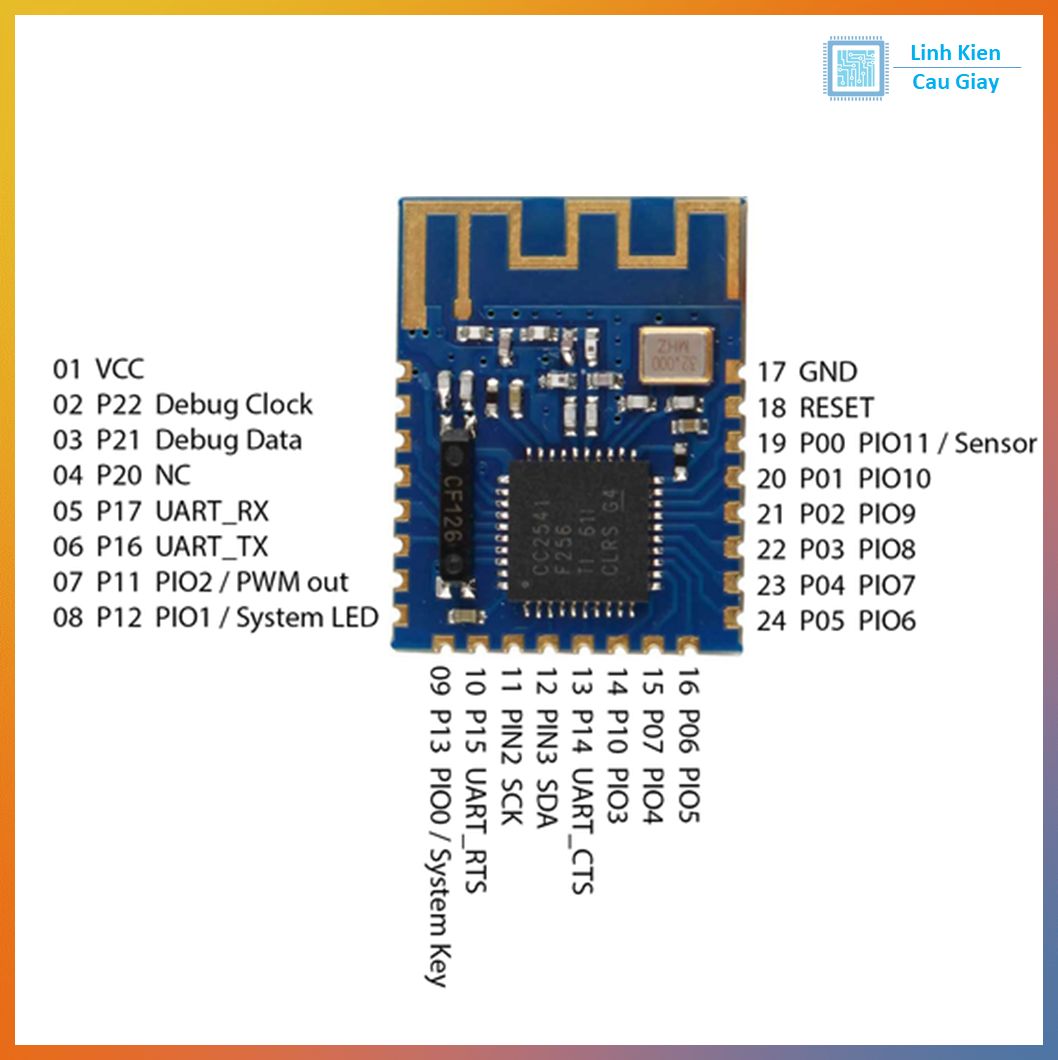

Sơ đồ chân

  • VCC: 3.3V (không dùng 5V trực tiếp).

  • GND: mass.

  • TXD: dữ liệu truyền (kết nối RX Arduino/ESP32).

  • RXD: dữ liệu nhận (kết nối TX Arduino/ESP32).

Thông số kĩ thuật

  • Model: JDY-10M.

  • Chip: CC2541 (Texas Instruments).

  • Chuẩn Bluetooth: BLE 4.0 (Low Energy).

  • Tần số hoạt động: 2.4GHz ISM.

  • Điện áp hoạt động: 2.0V – 3.6V DC (khuyên dùng 3.3V).

  • Giao tiếp: UART (AT Command).

  • Khoảng cách: 20 – 30 mét (trong nhà).

  • Công suất phát: ≤ 0dBm.

  • Kích thước: ~ 18mm x 13mm.

Hướng dẫn sử dụng

  • Cấp nguồn 3.3V vào VCC, nối GND chung.

  • Kết nối TXD ↔ RX, RXD ↔ TX với vi điều khiển.

  • Dùng phần mềm Serial Monitor gửi AT Command để cấu hình.

    • AT → kiểm tra kết nối.

    • AT+NAME=xxx → đổi tên thiết bị.

    • AT+BAUDx → thay đổi tốc độ baud.

  • Kết nối module với điện thoại (ứng dụng hỗ trợ BLE 4.0).

  • Truyền/nhận dữ liệu UART như cổng serial không dây.

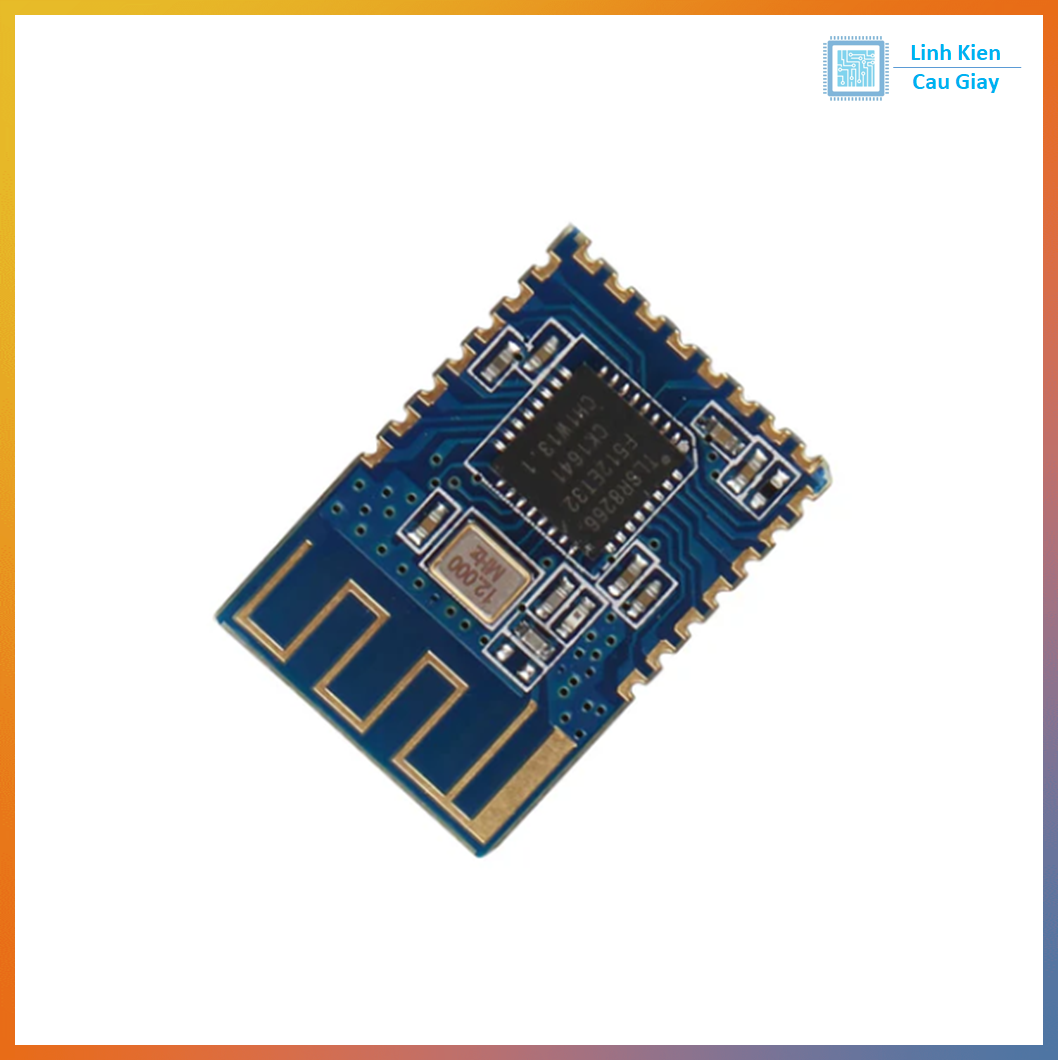

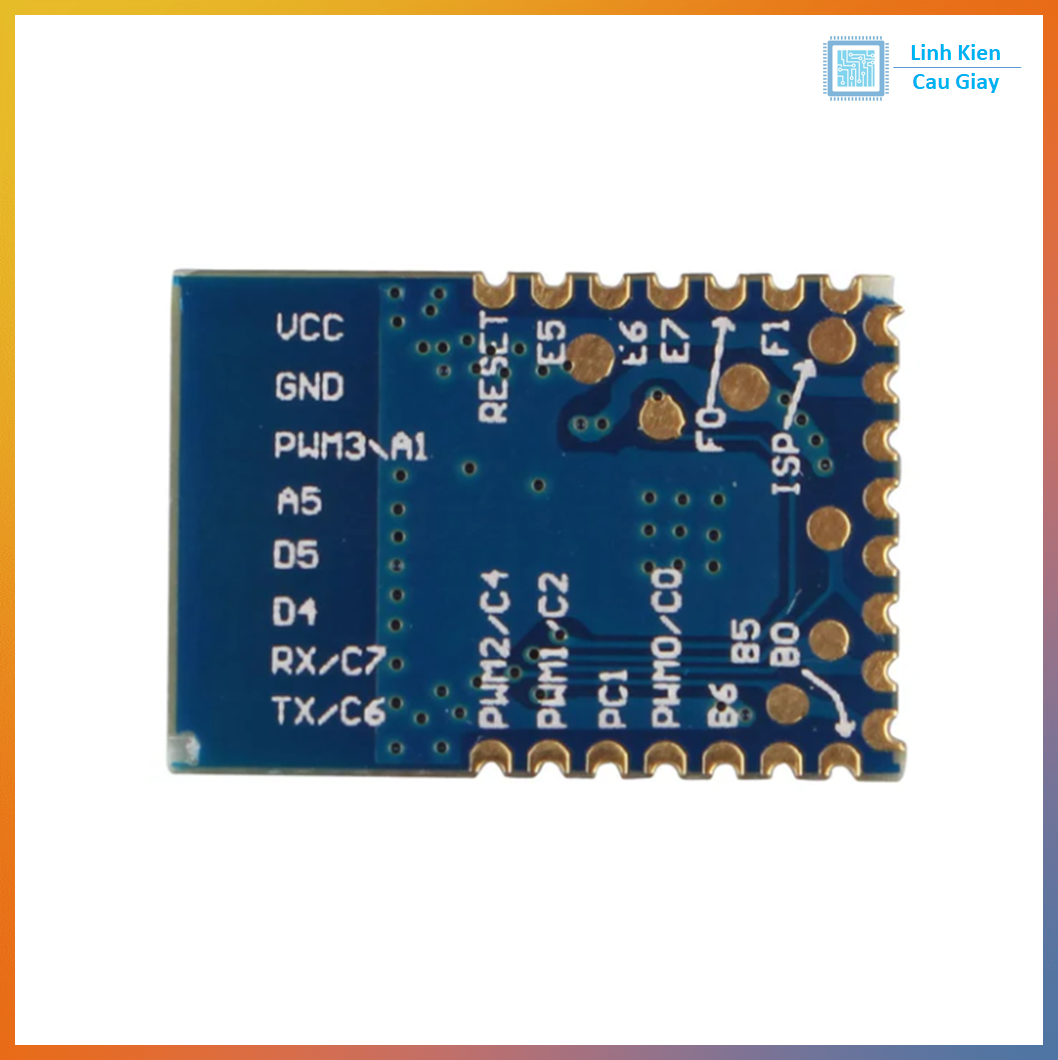

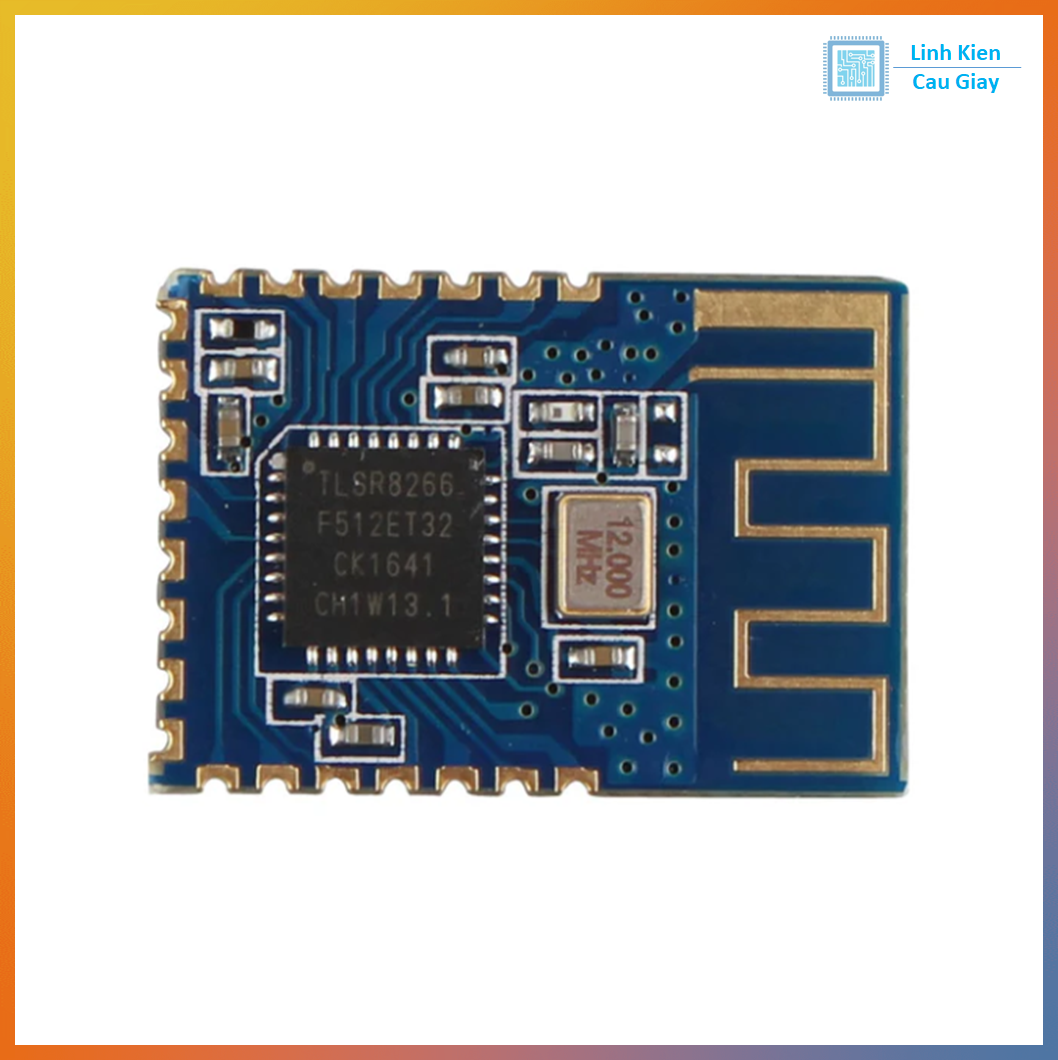

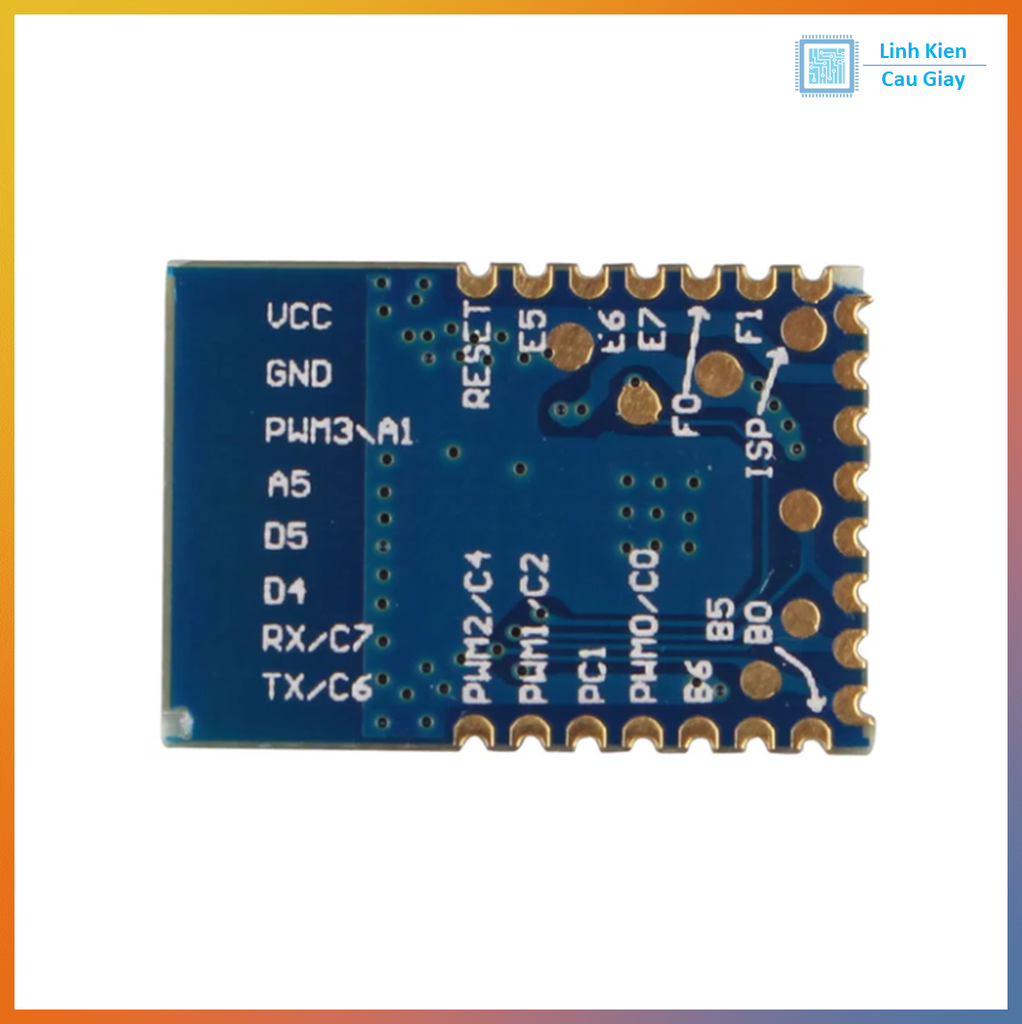

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
