Module ESP32 Ethernet LAN8720 WT32-ETH01

Mô tả sản phẩm

WT32-ETH01 là module ESP32 tích hợp PHY LAN8720 và cổng RJ45 trên cùng bo, cho phép kết nối Ethernet (RMII) song song với WiFi 2.4GHz. Rất phù hợp làm gateway IoT, webserver nội bộ, Modbus-TCP/HTTP/MQTT client/server, OTA qua mạng, với ưu thế độ ổn định & băng thông của Ethernet trong môi trường công nghiệp/nhà xưởng.

Ứng dụng

• Gateway IoT (MQTT/HTTP), thu thập dữ liệu cảm biến đẩy Cloud.

• Webserver nội bộ điều khiển thiết bị, cấu hình qua trình duyệt.

• Modbus-TCP / REST API cho PLC/SCADA mini.

• Thiết bị giám sát năng lượng, môi trường, bảng điện thông minh.

Sơ đồ chân

• Nguồn: 5V (vào VIN/DC5V) → bo tự hạ 3.3V; GND chung.

• UART: TX0/RX0 (nạp & debug), header 2.54 mm.

• GPIO mở rộng: kéo ra header (một số chân bận RMII – không dùng cho IO thường).

• RJ45: MagJack tích hợp đèn LINK/ACT.

• LAN8720 (RMII) – mapping điển hình trên ESP32:

  • REF_CLK: GPIO0 (input 50 MHz)

  • MDC/MDIO: GPIO23 / GPIO18

  • TX_EN / TXD0 / TXD1: GPIO21 / GPIO19 / GPIO22

  • RXD0 / RXD1 / CRS_DV: GPIO25 / GPIO26 / GPIO27

  • PHY PWR/EN: GPIO5 (bật nguồn PHY)

Lưu ý: mapping có thể thay đổi theo lô/SDK; xem silk/guide kèm theo bo của bạn.

Thông số kĩ thuật

• MCU: ESP32 dual-core 240 MHz, WiFi 802.11 b/g/n, Bluetooth Classic/LE*.

• PHY Ethernet: LAN8720, giao tiếp RMII 10/100M (thực tế thường 100M).

• Cổng mạng: RJ45 tích hợp biến áp từ (magnetics).

• Bộ nhớ: Flash 4MB , RAM ~520KB (ESP32).

• Nguồn cấp: 5V DC (khuyên ≥1A nếu tải ngoại vi); nội bộ 3.3V on-board.

• I/O điện áp: 3.3V.

• Kích thước: 65×25mm.

Hướng dẫn sử dụng

• Cấp nguồn 5V vào VIN, nối GND. Gắn cáp RJ45 vào switch/router.

• Nạp firmware (Arduino-Core hoặc ESP-IDF) với cấu hình ETH RMII đúng mapping.

• Khởi tạo Ethernet → đợi IP (DHCP).

• Tạo HTTP/MQTT client/server, hoặc Modbus-TCP theo nhu cầu.

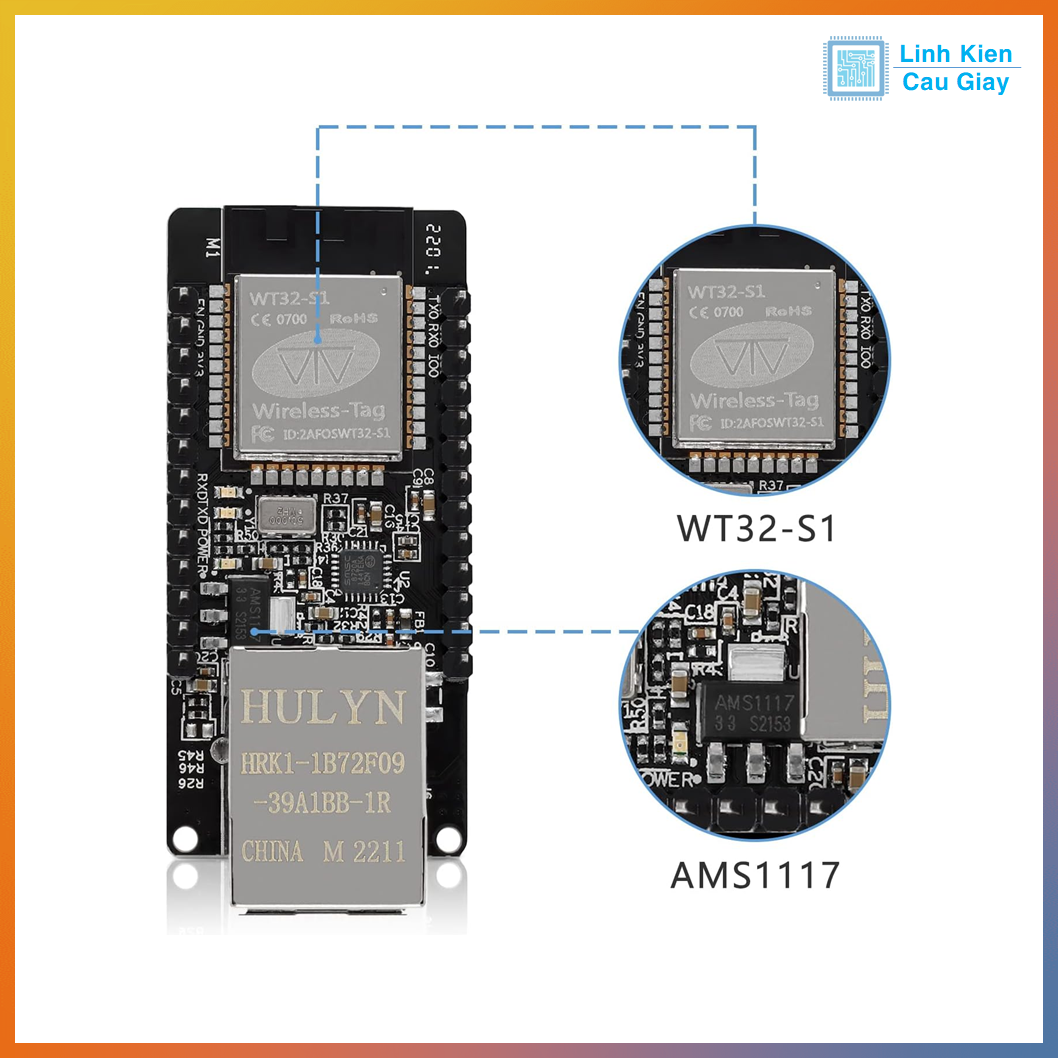

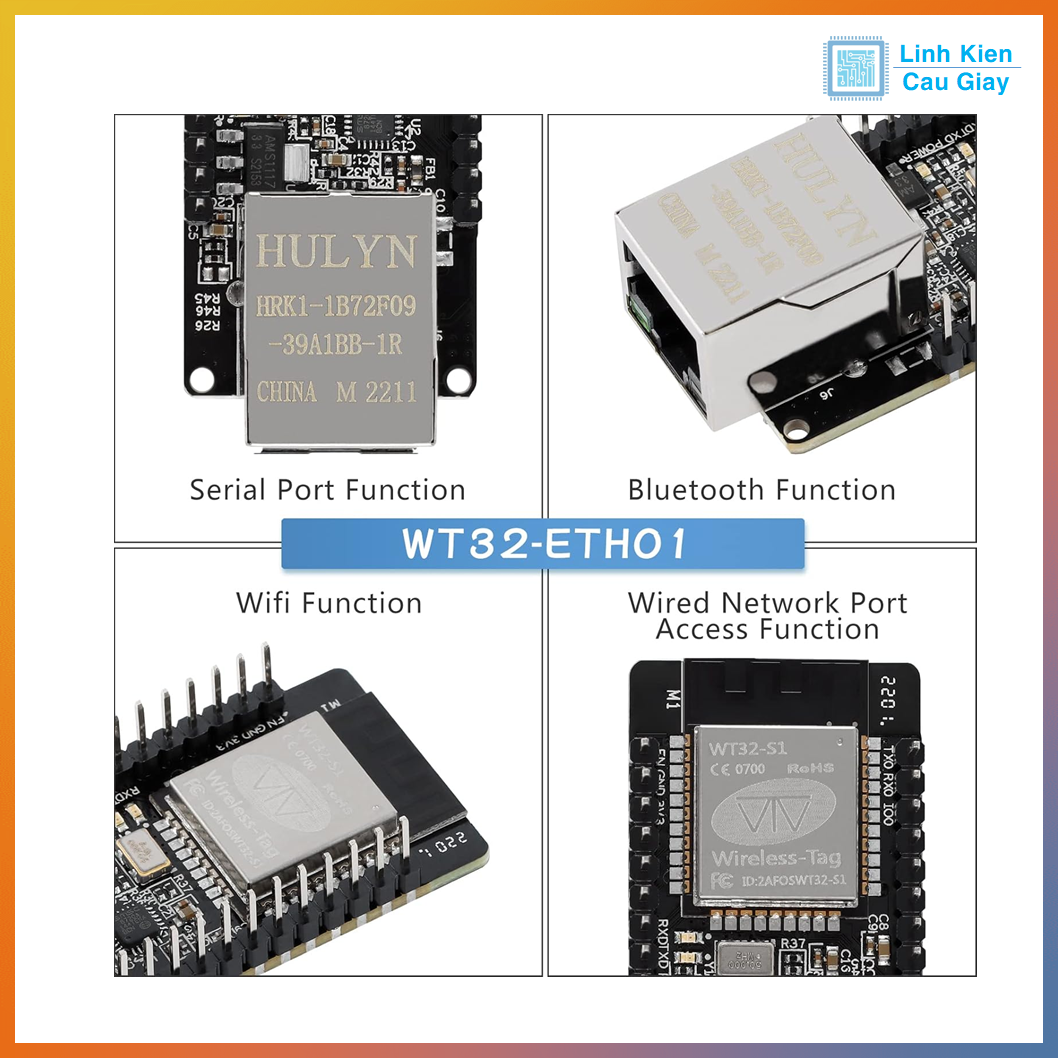

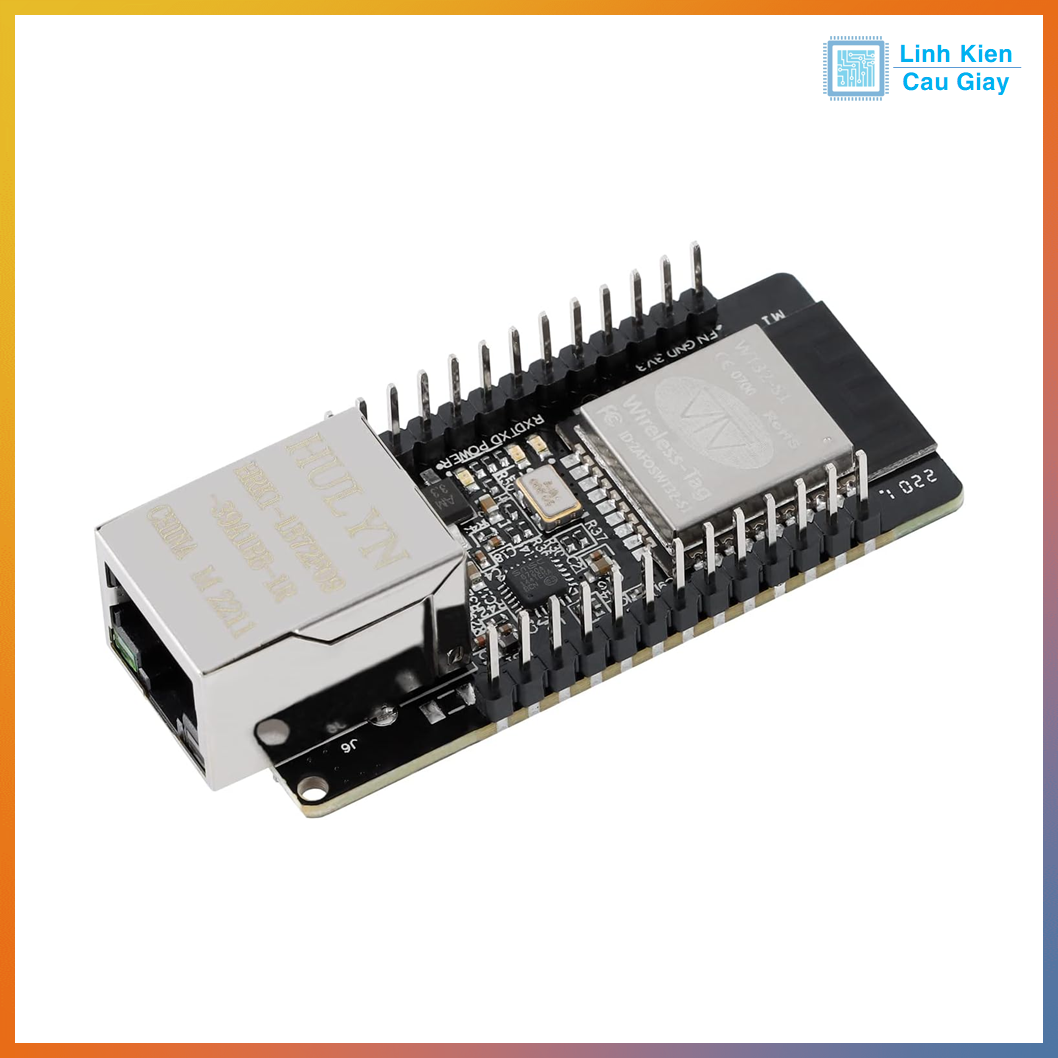

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
