Module Zigbee CC2530 UART – Thu phát không dây Zigbee 2.4GHz

Mô tả sản phẩm

Module CC2530 là bộ vi điều khiển tích hợp RF SoC, hoạt động ở băng tần 2.4GHz ISM, hỗ trợ Zigbee, RF4CE và IEEE 802.15.4.
Phiên bản này đã tích hợp mạch chuyển mức logic, giao tiếp UART trực tiếp với vi điều khiển, thuận tiện cho lập trình và truyền dữ liệu.
Có thể cấu hình để làm Coordinator, Router hoặc End Device trong mạng Zigbee.

Ứng dụng

• Smart Home: điều khiển đèn, quạt, thiết bị điện qua Zigbee.

• IoT Sensor Network: thu thập dữ liệu cảm biến không dây.

• Robot, xe tự hành có kết nối Zigbee.

• Mạng mesh Zigbee: kết nối nhiều node ổn định.

• Ứng dụng công nghiệp: giám sát, cảnh báo từ xa.

Sơ đồ chân

• VCC: 3.3V (không cấp trực tiếp 5V).

• GND: mass.

• TXD: dữ liệu ra (UART TTL 3.3V).

• RXD: dữ liệu vào (UART TTL 3.3V).

Thông số kĩ thuật

• Chip chính: CC2530 (Texas Instruments).

• Chuẩn RF: Zigbee IEEE 802.15.4.

• Tần số hoạt động: 2.4GHz ISM.

• Điện áp: 2.0V – 3.6V (logic 3.3V).

• Giao tiếp: UART TTL.

• Khoảng cách truyền: ~100m (anten PCB) / ~500m (anten ngoài).

• Hỗ trợ chế độ: Coordinator, Router, End Device.

• Công suất phát: +4.5 dBm.

• Độ nhạy thu: –97 dBm.

• Kích thước: ~25mm x 20mm.

Hướng dẫn sử dụng

• Cấp nguồn 3.3V và nối mass chung với vi điều khiển.

• Kết nối TX ↔ RX, RX ↔ TX với Arduino/ESP32.

• Dùng UART (baudrate mặc định 9600/115200 bps tùy firmware).

• Cấu hình module bằng AT Command hoặc firmware ZNP/Z-Stack.

• Xây dựng mạng Zigbee gồm Coordinator – Router – End Device.

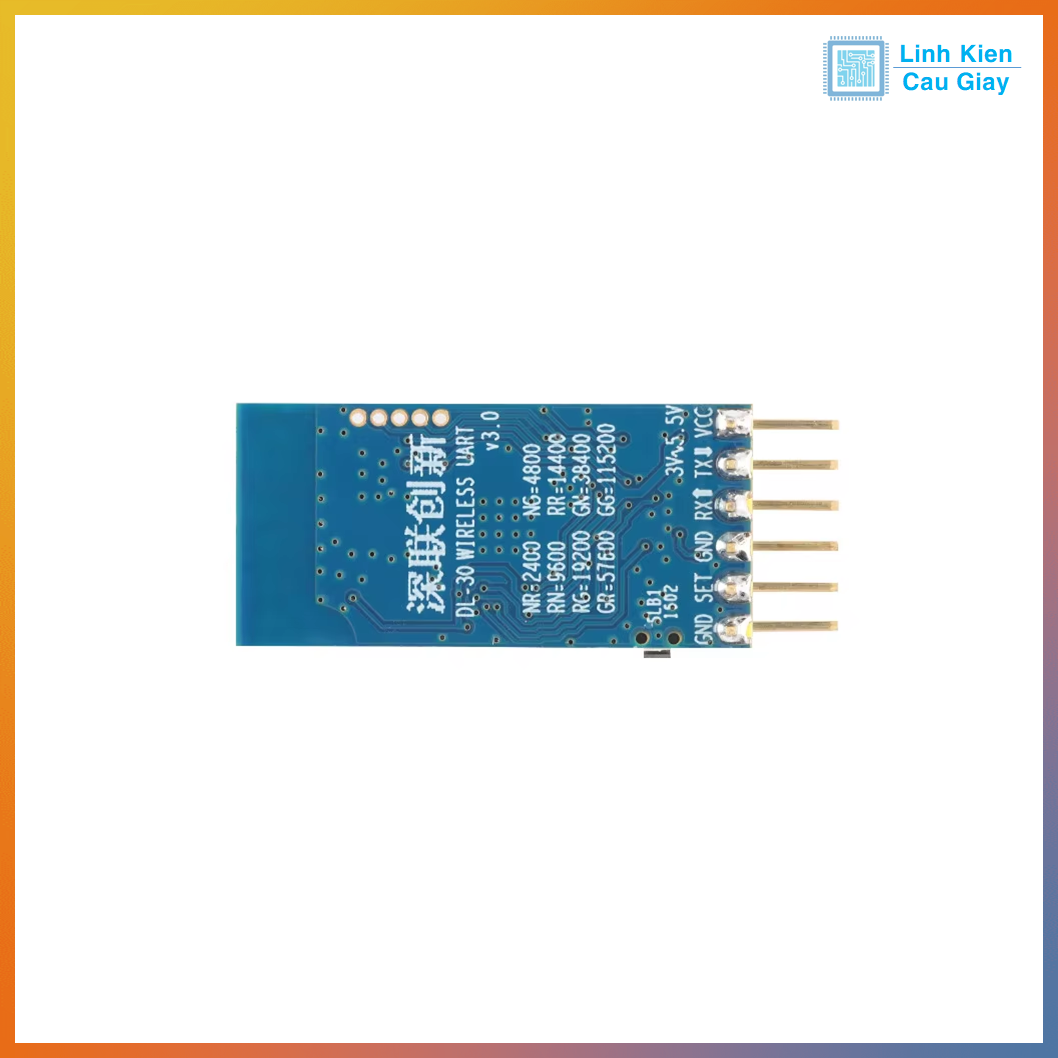

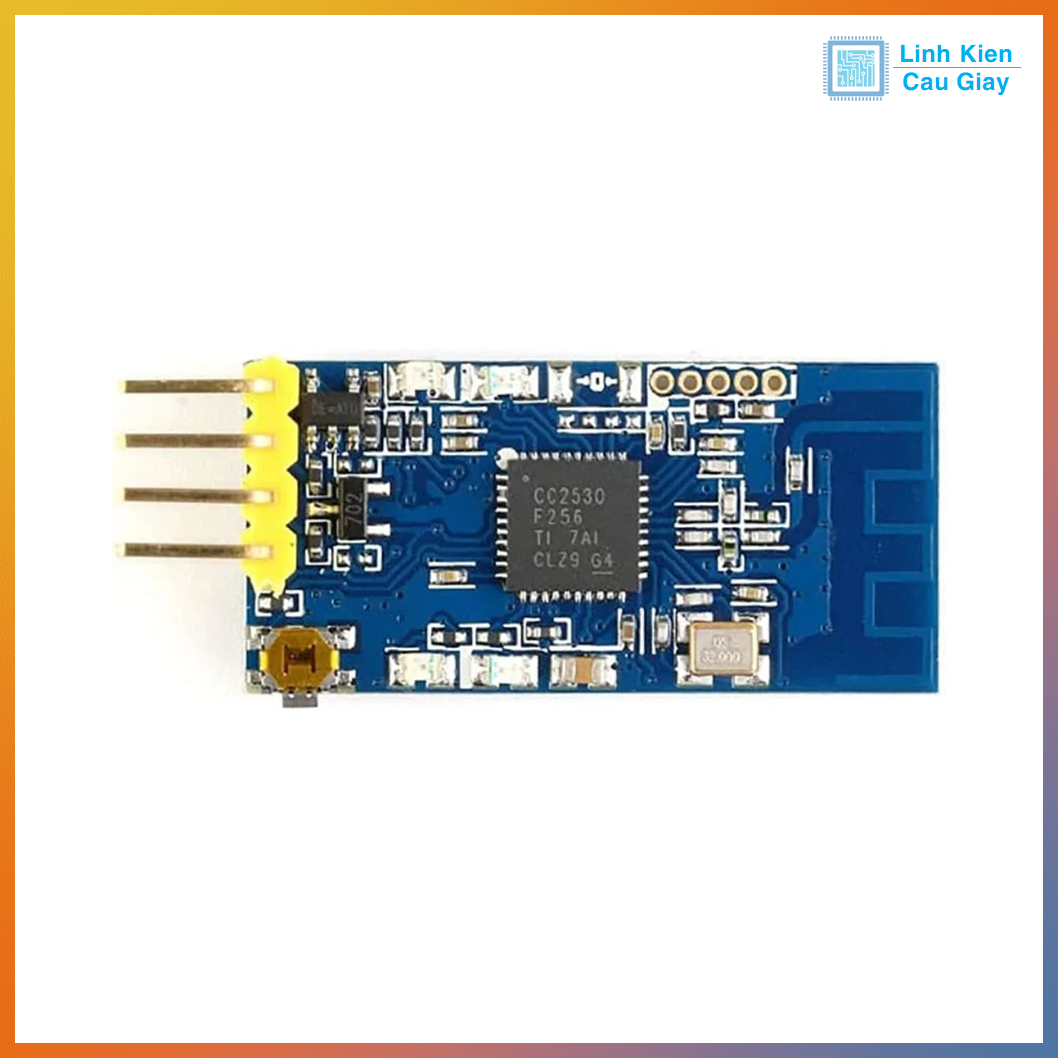

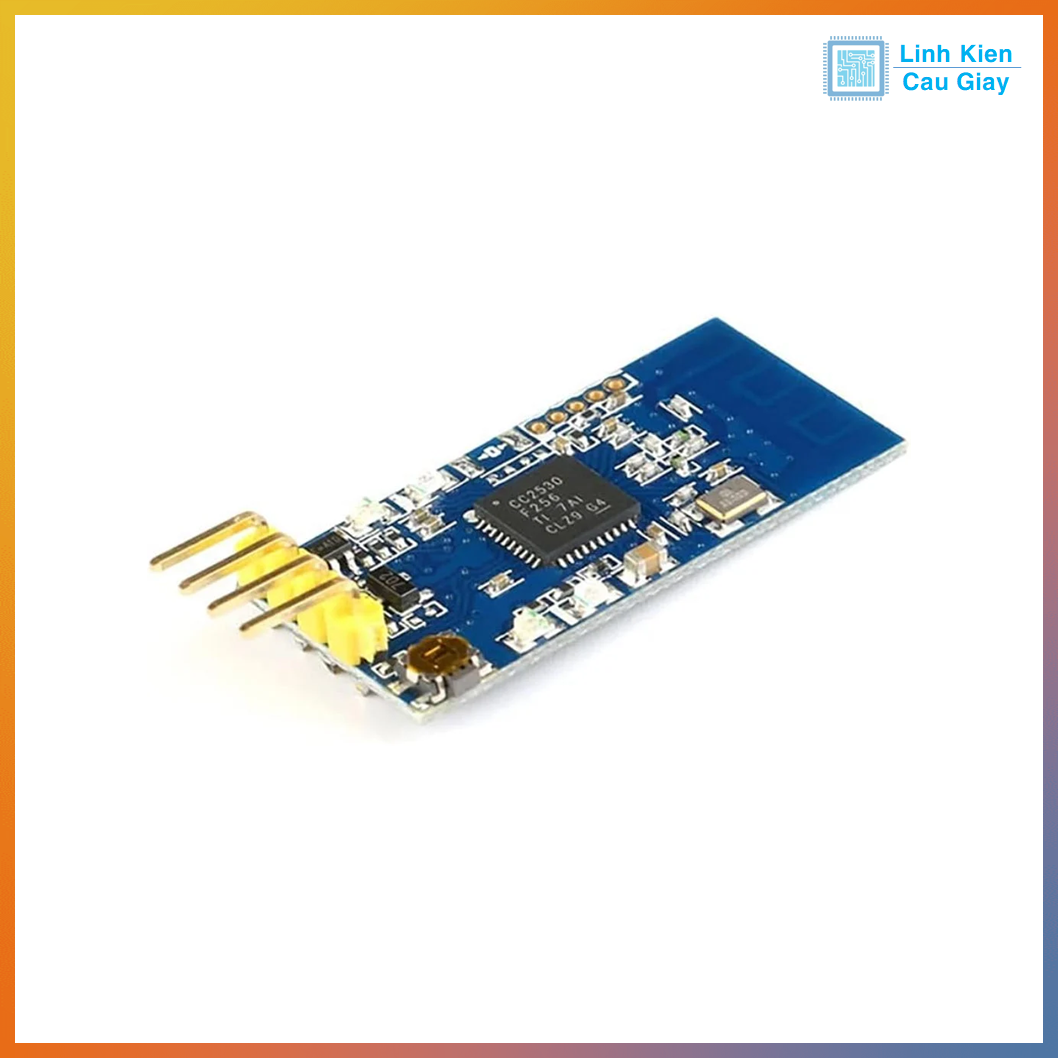

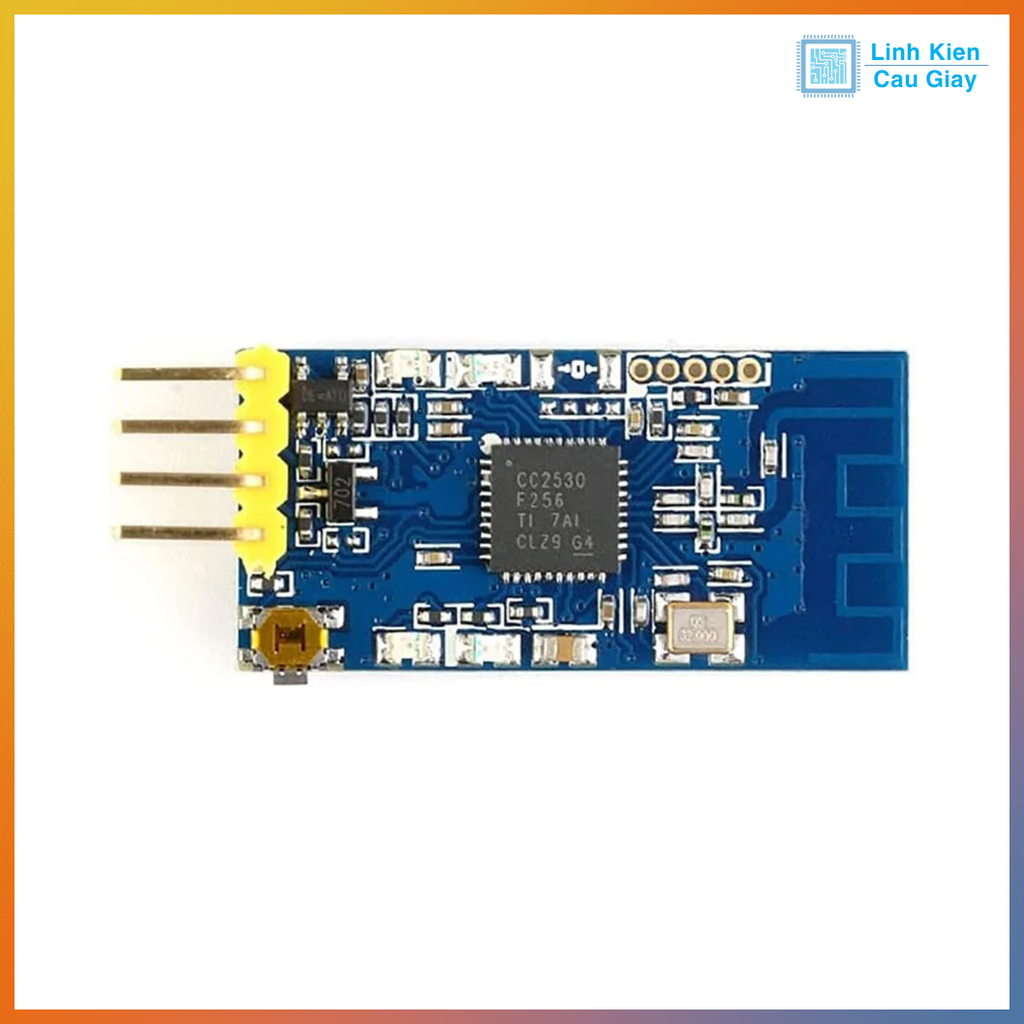

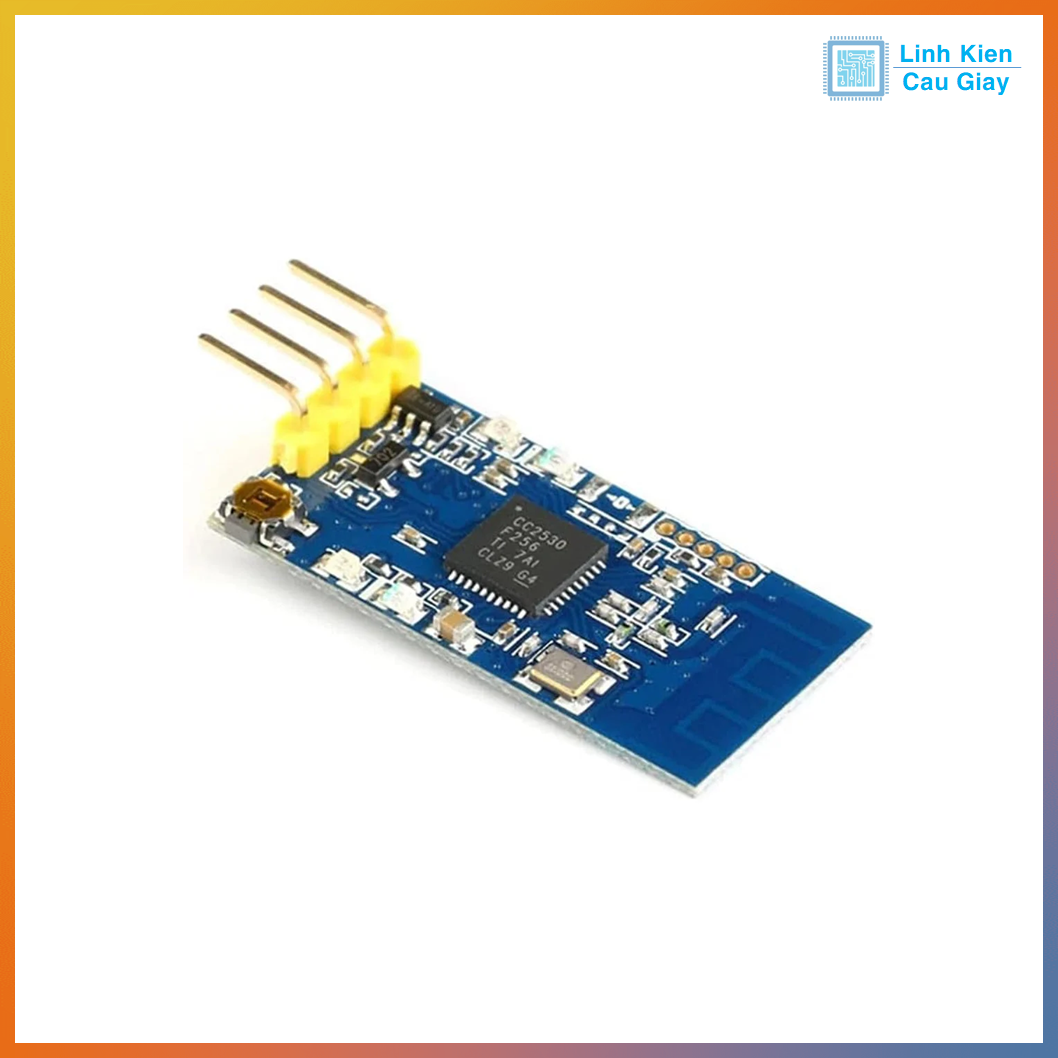

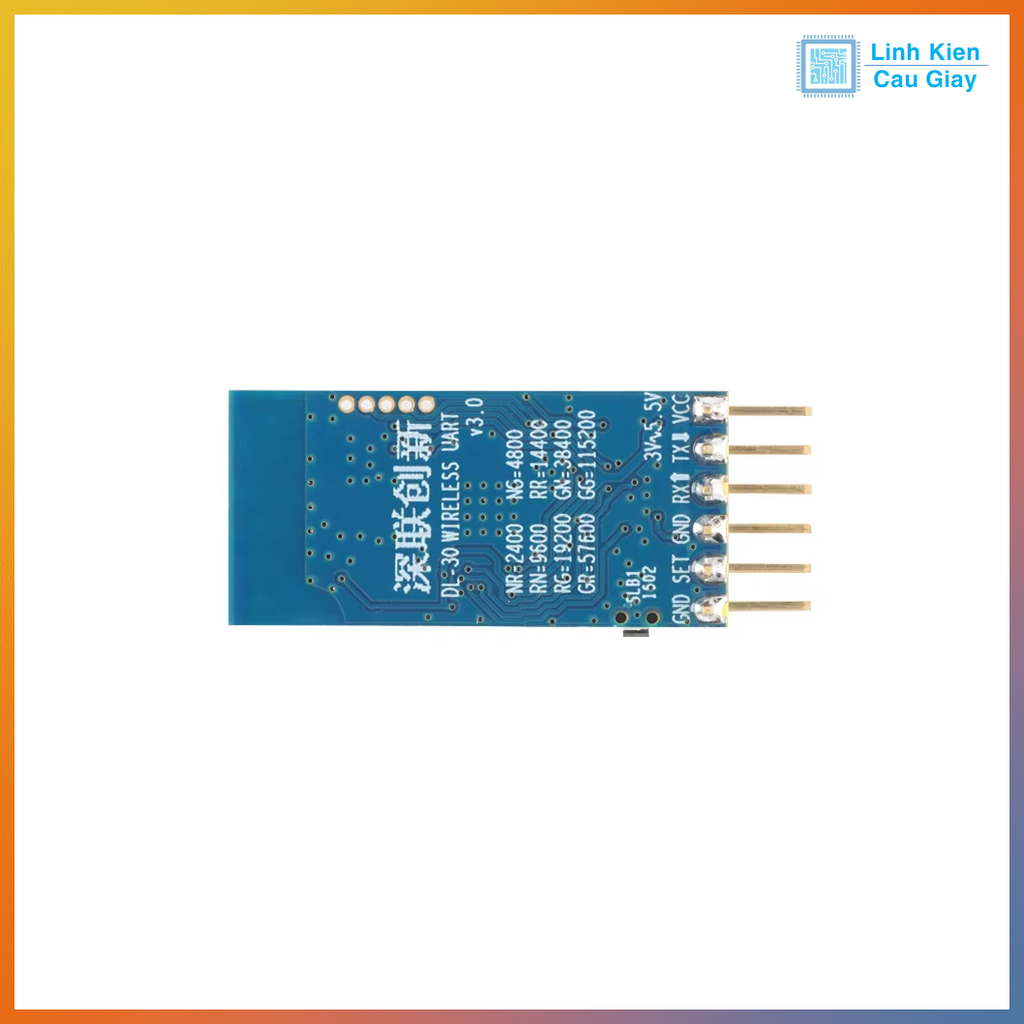

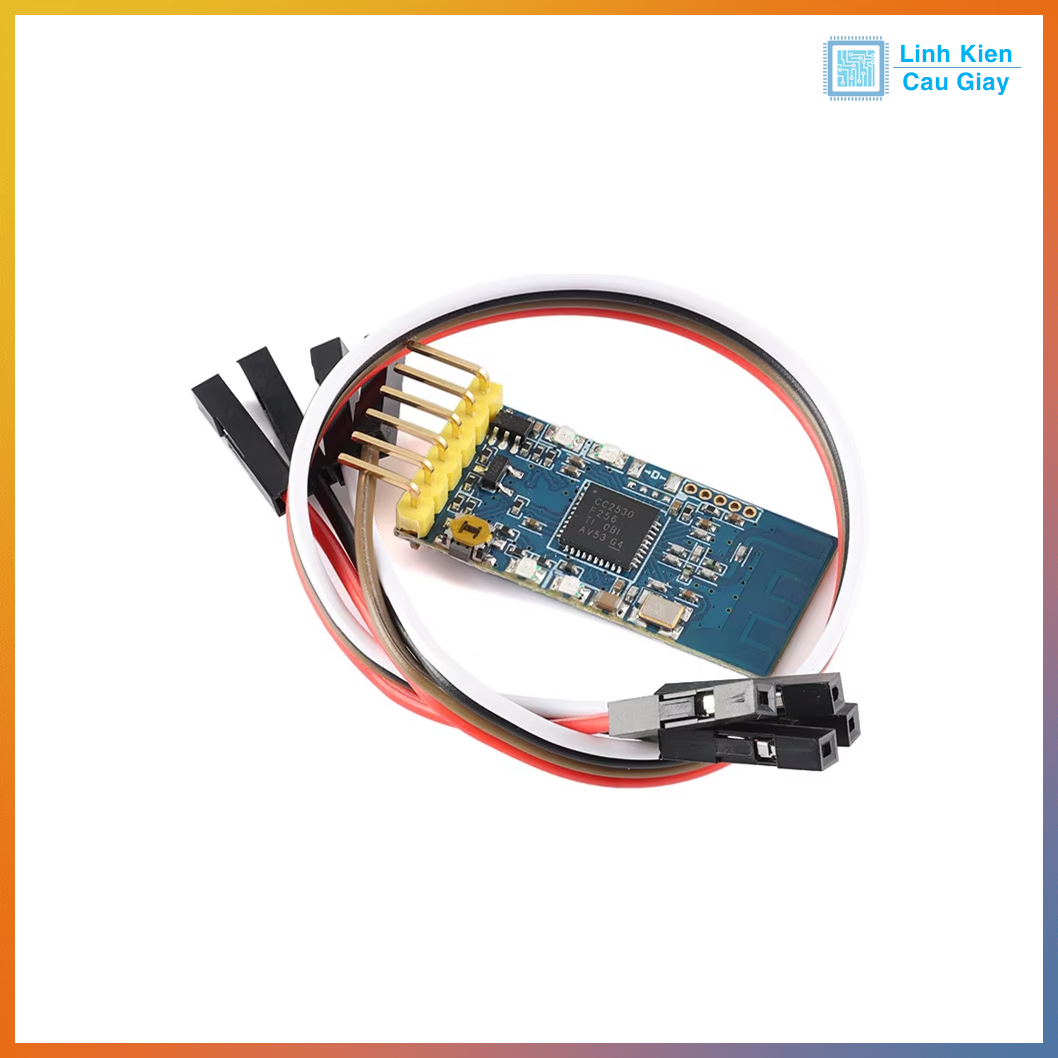

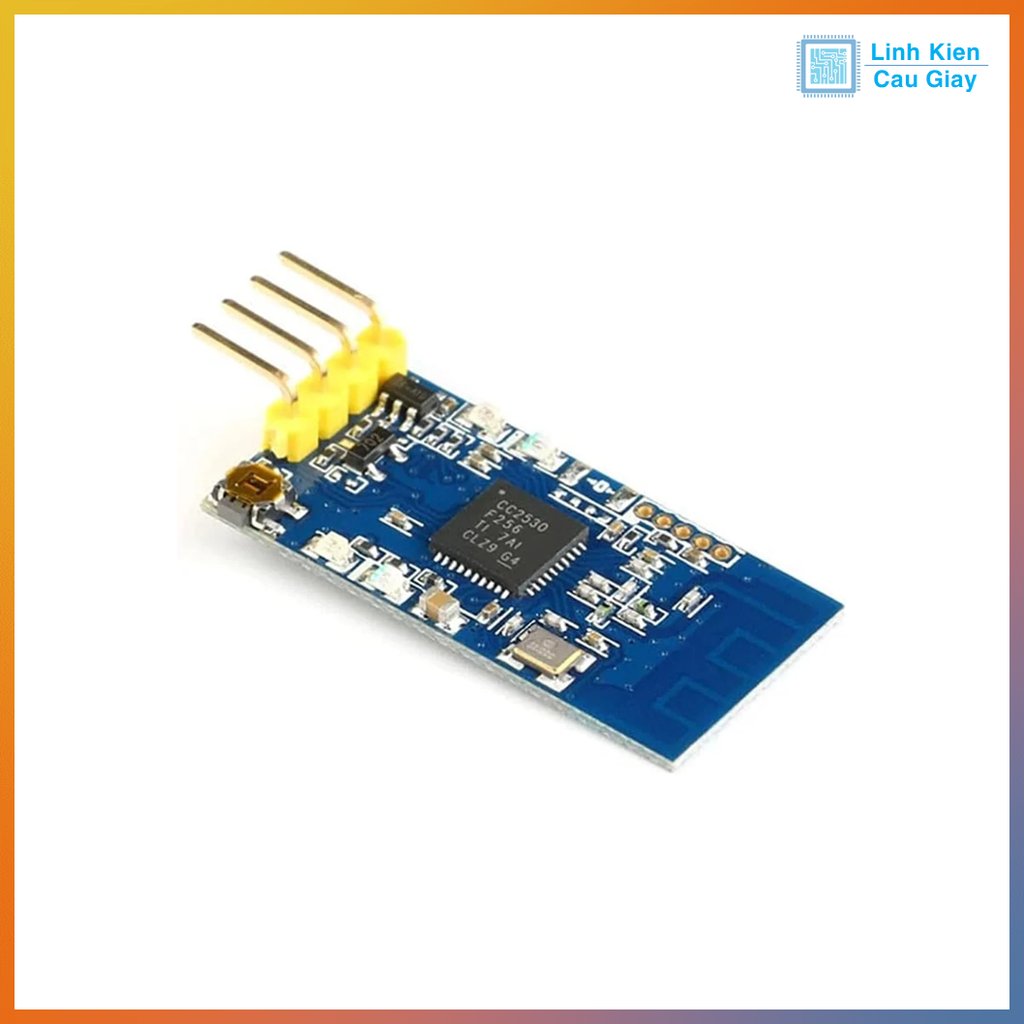

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
