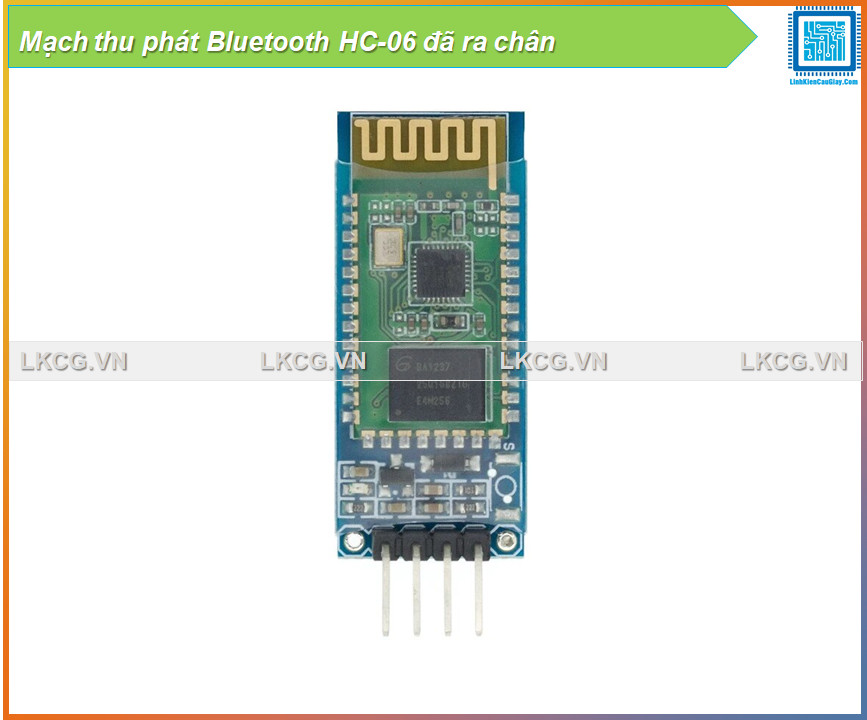

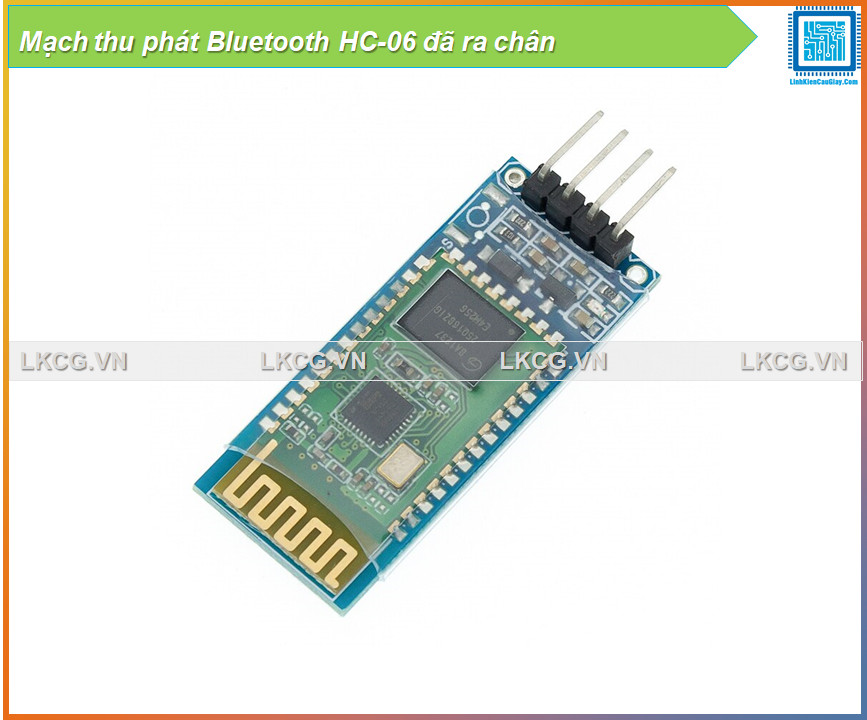

Mạch thu phát Bluetooth HC-06 đã ra chân

(Mã SP:CG000024)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

75.000₫

Mô tả :

Mạch HC-06 là module Bluetooth 2.0 chuyên dụng, chỉ hỗ trợ chế độ Slave, đã được hàn sẵn chân cắm (breakout) tiện lợi. Giao tiếp UART chuẩn TTL, tương thích với Arduino, ESP32, STM32, Raspberry Pi, thường dùng trong robot, xe điều khiển từ xa, IoT, Smart Home và các dự án DIY.


Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Module Bluetooth HC-06 – Thu phát không dây UART (ra chân sẵn, Slave mode)

Mô tả sản phẩm

HC-06 là module Bluetooth giá rẻ, dễ sử dụng, chuyên kết nối điện thoại ↔ vi điều khiển hoặc PC ↔ vi điều khiển.
Khác với HC-05 (cấu hình được Master/Slave), HC-06 chỉ chạy ở chế độ Slave, tức là chỉ chờ thiết bị khác kết nối đến.

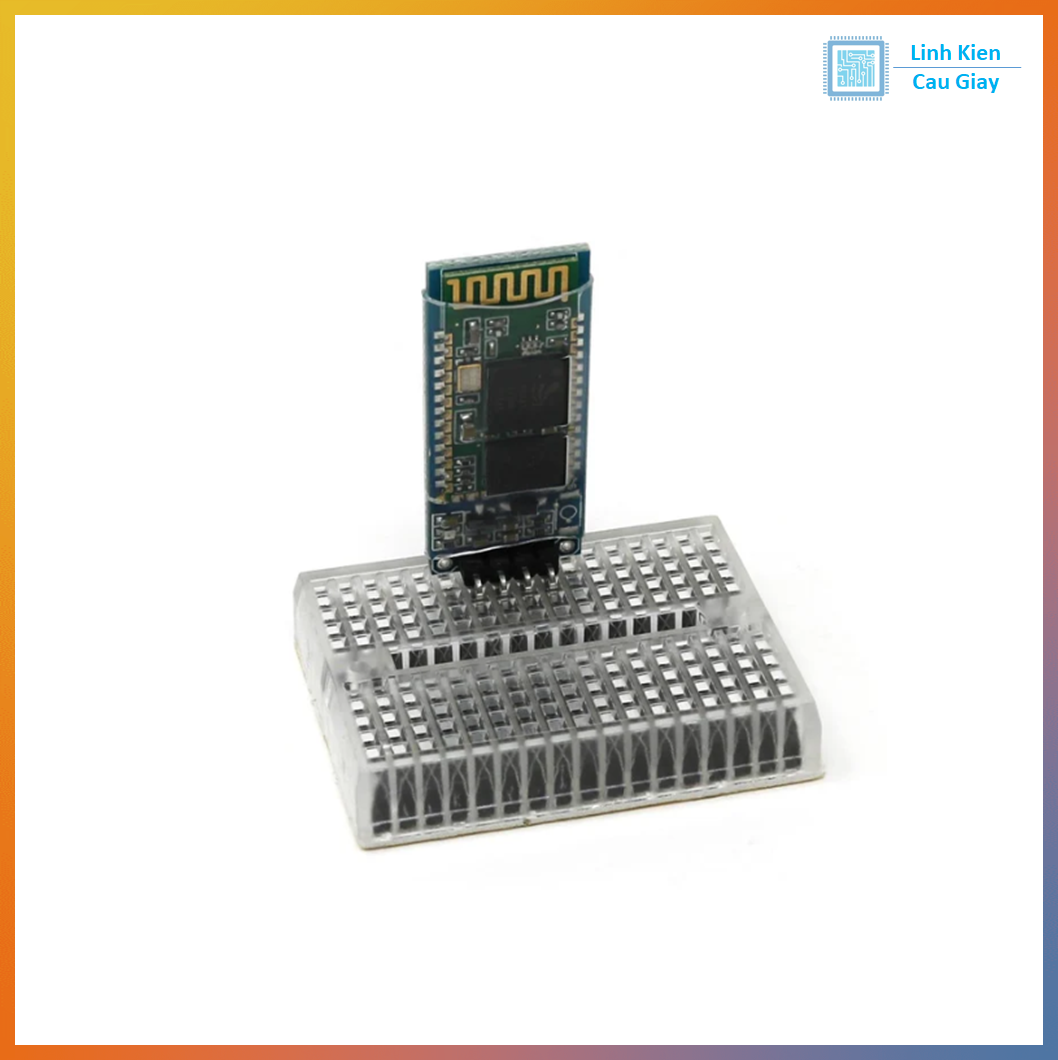

Phiên bản breakout đã hàn sẵn header ra chân, rất tiện khi dùng breadboard hoặc dây jumper.

Ứng dụng

  • Điều khiển xe robot, xe dò line, robot tránh vật cản bằng điện thoại.

  • Truyền dữ liệu không dây giữa Arduino/ESP32 với PC/Smartphone.

  • Ứng dụng IoT, Smart Home (điều khiển đèn, cửa, quạt từ xa).

  • Học tập và thí nghiệm lập trình Bluetooth.

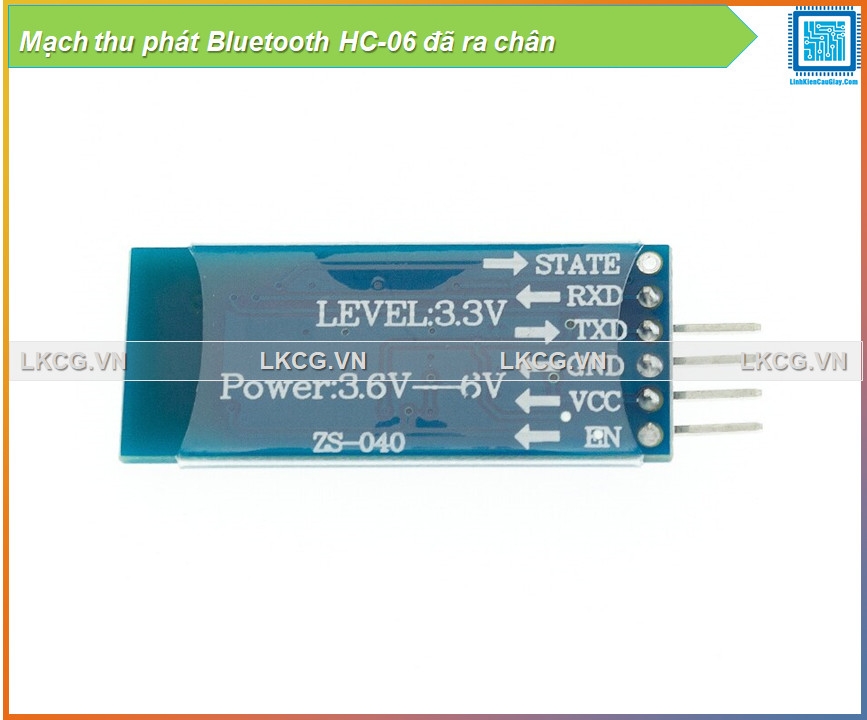

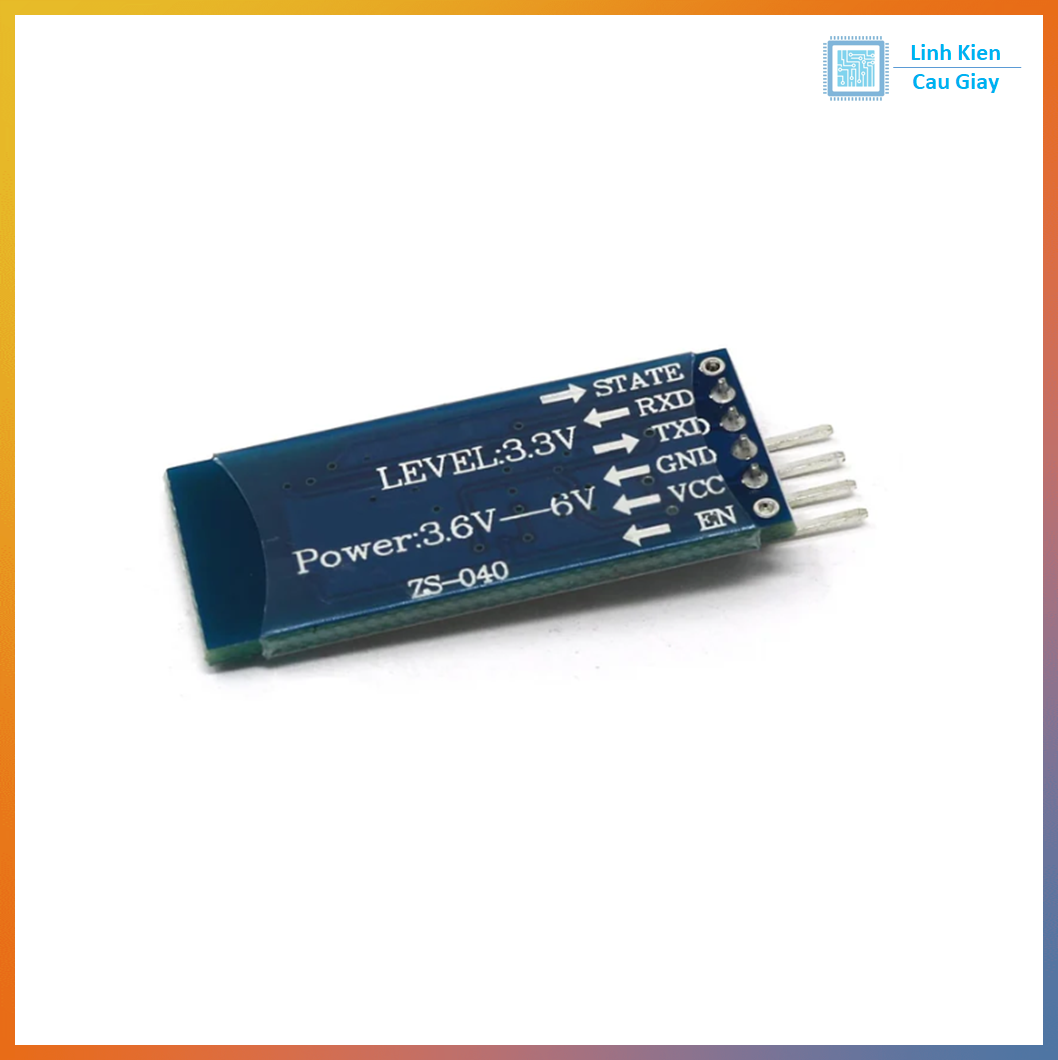

Sơ đồ chân

  • EN/KEY: bật chế độ AT Command.

  • VCC: 5V (có onboard regulator, IC chạy 3.3V).

  • GND: mass.

  • TXD: dữ liệu truyền (TTL 3.3V, nối RX vi điều khiển).

  • RXD: dữ liệu nhận (TTL 3.3V, cần chia áp khi dùng 5V).

Thông số kĩ thuật

  • Model: HC-06.

  • Chuẩn Bluetooth: 2.0 + EDR.

  • Chế độ: Slave (mặc định, không đổi được).

  • Điện áp hoạt động: 3.6V – 6V (khuyên dùng 5V).

  • Logic I/O: 3.3V TTL.

  • Dòng tiêu thụ: 30mA – 40mA.

  • Giao tiếp: UART (mặc định 9600 bps).

  • Tầm hoạt động: ~10 mét (không vật cản).

  • Kích thước module: ~ 37mm x 15mm.

Hướng dẫn sử dụng

  • ấp nguồn 5V vào VCC, nối GND chung với Arduino/ESP32.

  • Kết nối TXD ↔ RX, RXD ↔ TX (qua chia áp nếu vi điều khiển 5V).

  • Mở Serial Monitor ở 9600 bps để kiểm tra.

  • Trên điện thoại bật Bluetooth, dò tìm và kết nối với tên mặc định “HC-06” (PIN mặc định: 1234 hoặc 0000).

  • Sau khi ghép nối, có thể gửi/nhận dữ liệu như giao tiếp UART thông thường.

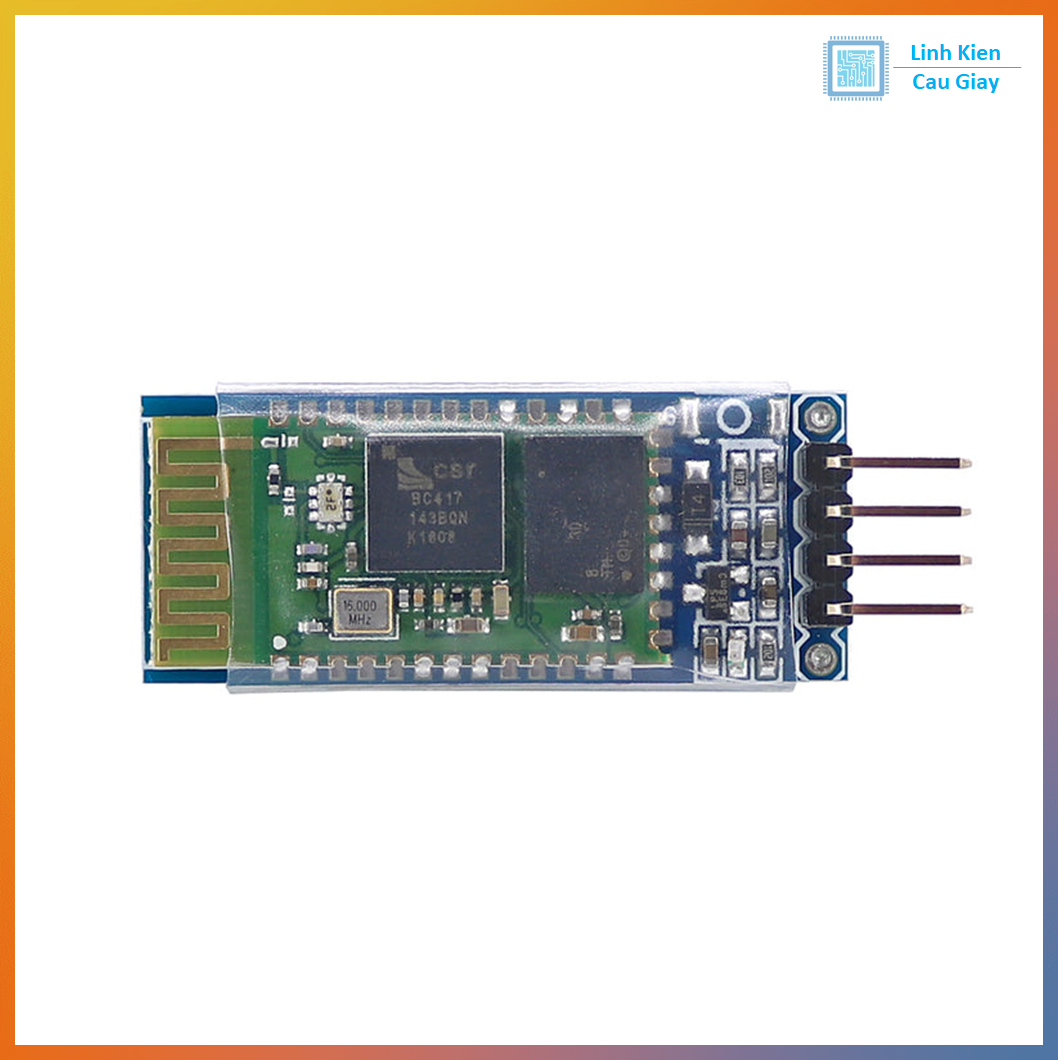

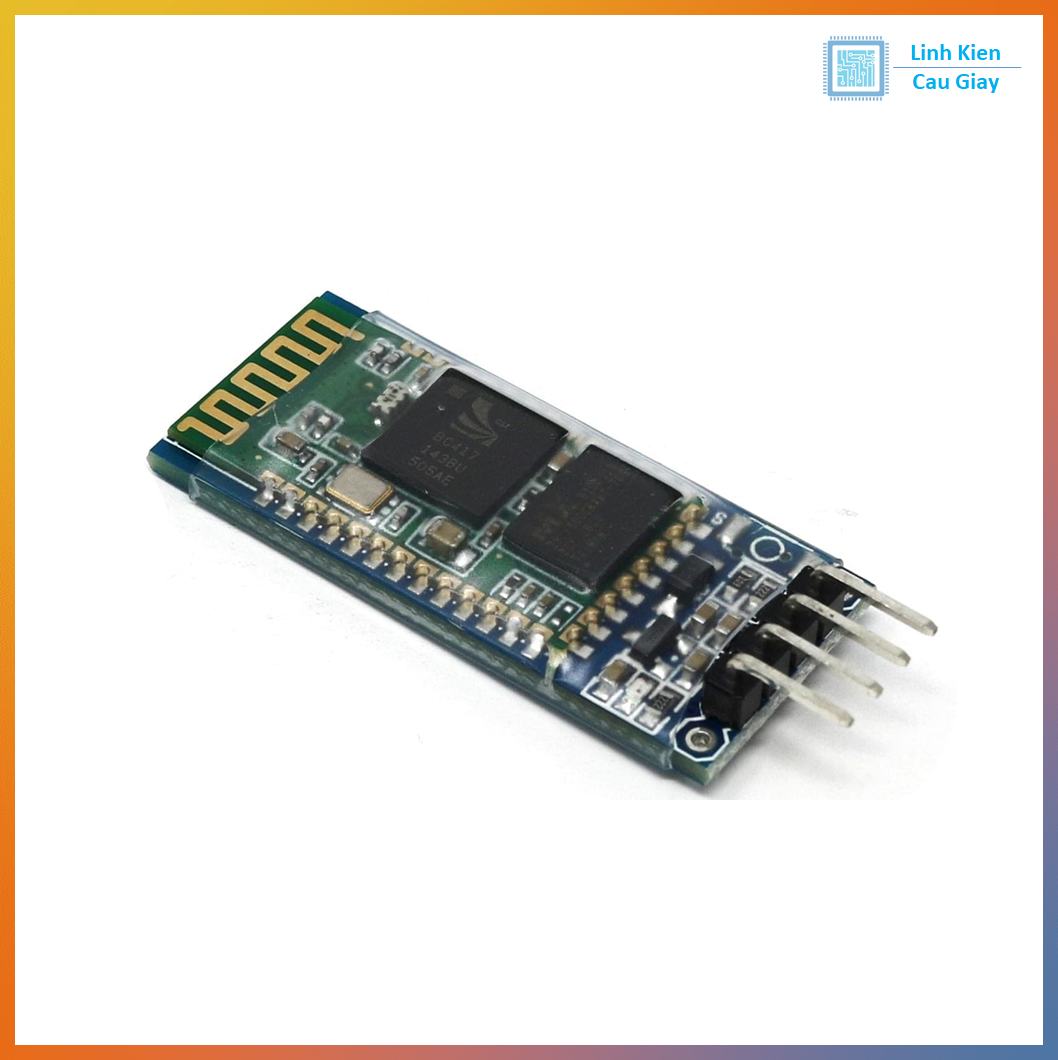

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
