Module RF 2.4 Ghz thu phát JDY-4.0

Mô tả sản phẩm

JDY-40/JDY-4.0 là module RF 2.4 GHz truyền dữ liệu UART dạng trong suốt (transparent): cắm là chạy như dây serial, không cần stack phức tạp. Hỗ trợ cấu hình lệnh AT, công suất phát thấp, độ ổn định cao, phù hợp truyền dữ liệu Arduino/ESP32/STM32 trong các dự án IoT, robot, cảm biến không dây, điều khiển từ xa.

Ứng dụng

• Truyền UART không dây giữa MCU ↔ MCU/PC.

• Mạng sensor/robot khoảng cách ngắn–trung bình trong nhà/xưởng.

• Gửi log, dữ liệu đo lường, điều khiển từ xa, thay dây serial.

• Hệ thống IoT học tập/DIY, khóa học điện tử.

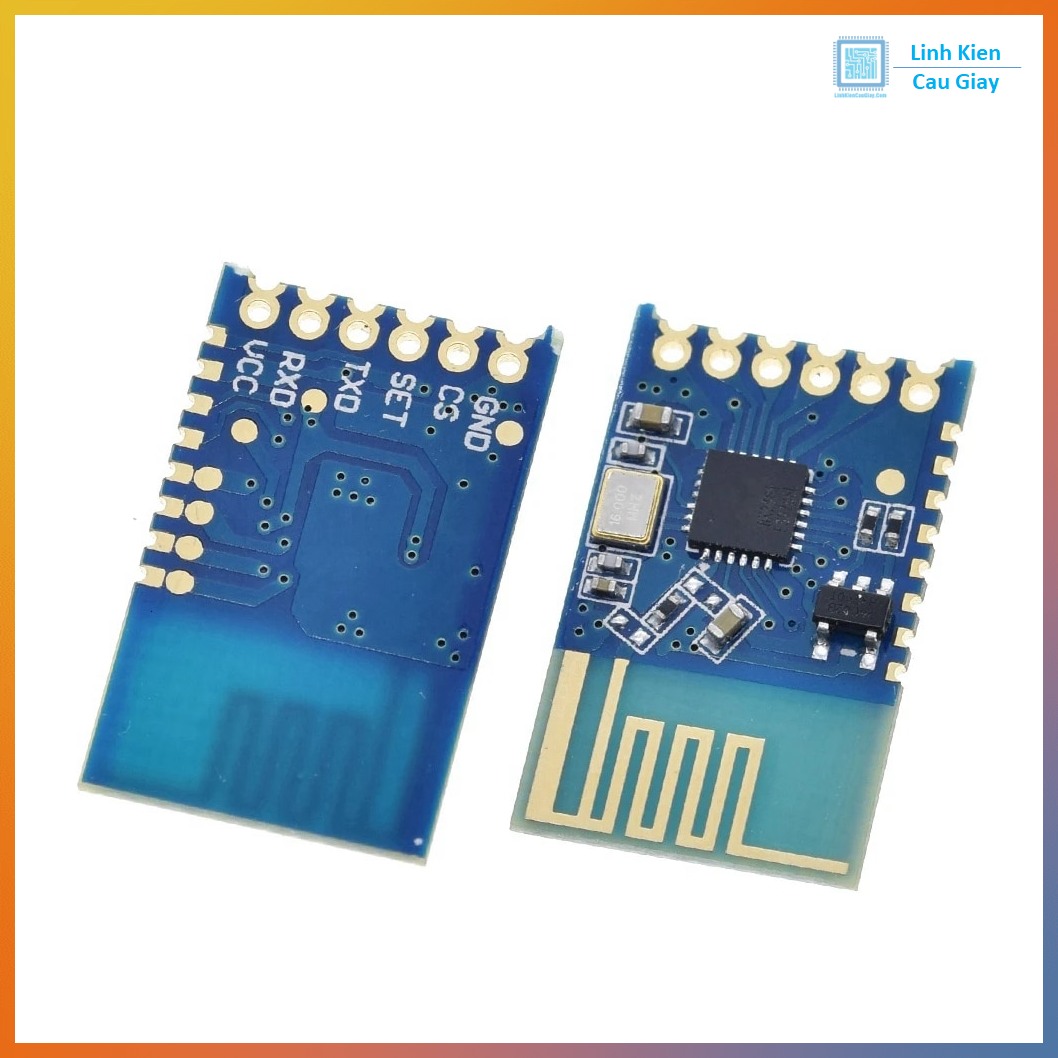

Sơ đồ chân

• VCC: 3.3 V (không cắm trực tiếp 5 V).

• GND: Mass chung.

• TXD: Dữ liệu từ module → MCU (UART).

• RXD: Dữ liệu từ MCU → module (UART).

• SET/KEY: Kéo LOW (hoặc HIGH tùy bản) để vào chế độ AT cấu hình.

• STATE/LED: Trạng thái liên kết (tùy bản).

Thông số kĩ thuật

• Mẫu: JDY-40

• Dải tần hoạt động: 2.4 GHz

• Công suất phát: Tối đa 12 dB

• Nhiệt độ làm việc: −40 °C ~ 80 °C

• Độ nhạy thu: −97 dB

• Khoảng cách truyền: 120 m

• Dòng khi phát (TX): 40 mA

• Dòng khi thu (RX): 24 mA

• Dòng ngủ (Sleep): 5 µA

• Giao tiếp truyền thông: Cổng nối tiếp TTL chuẩn (UART)

Hướng dẫn sử dụng

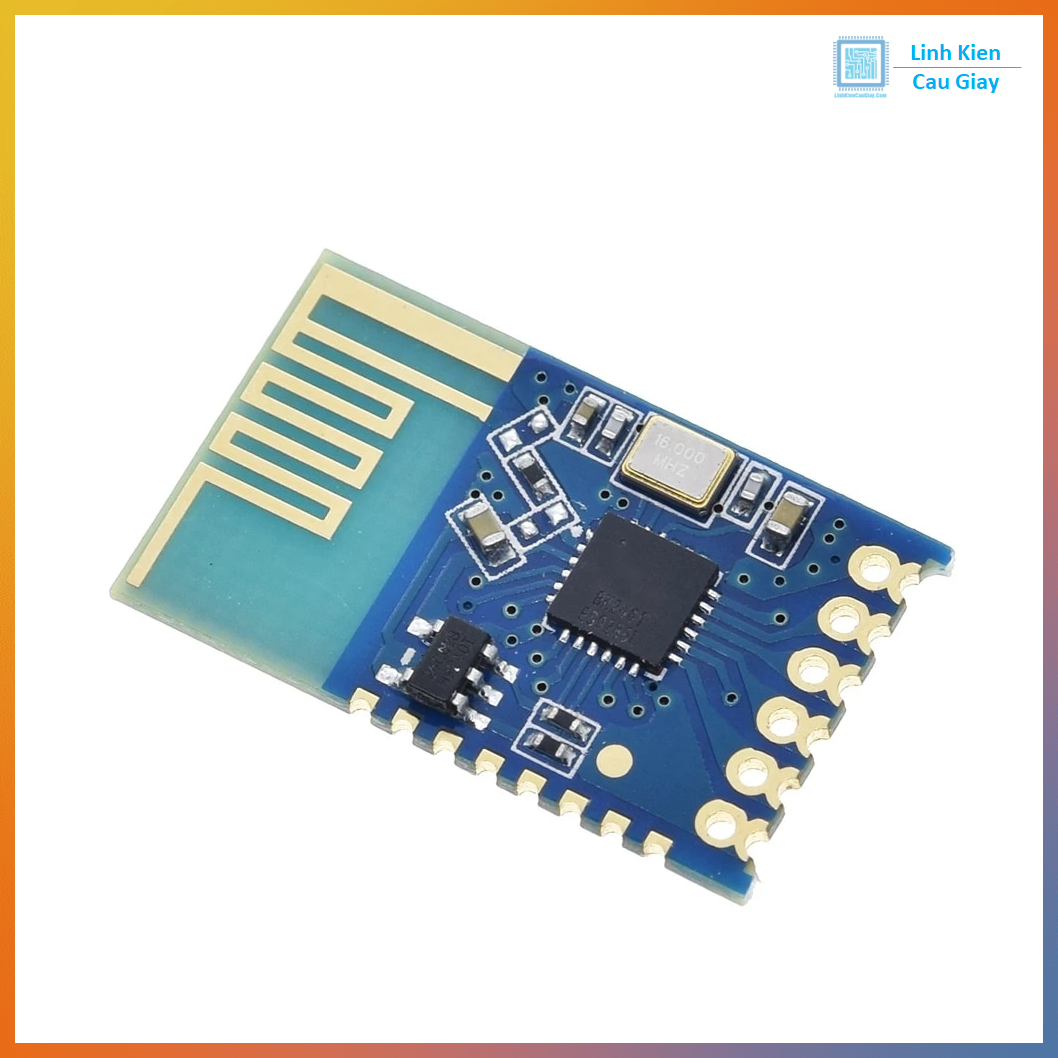

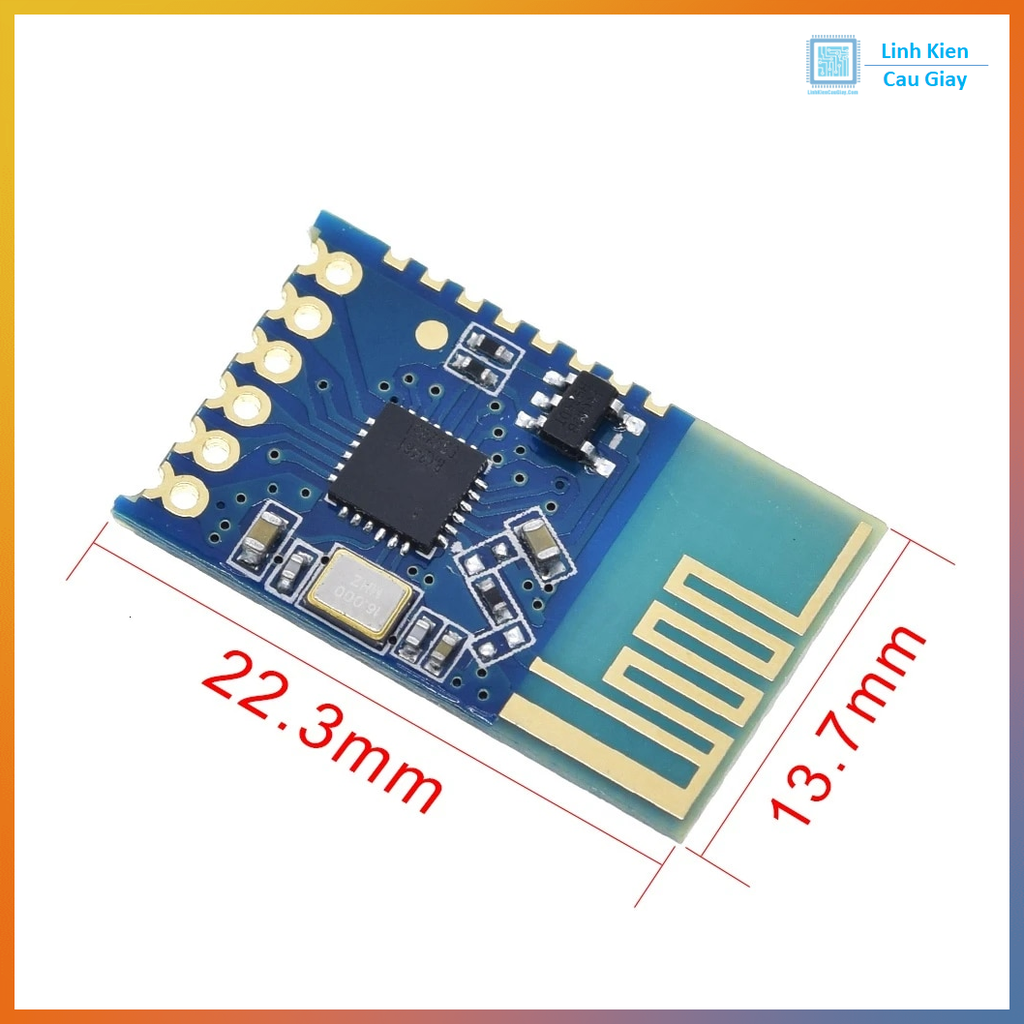

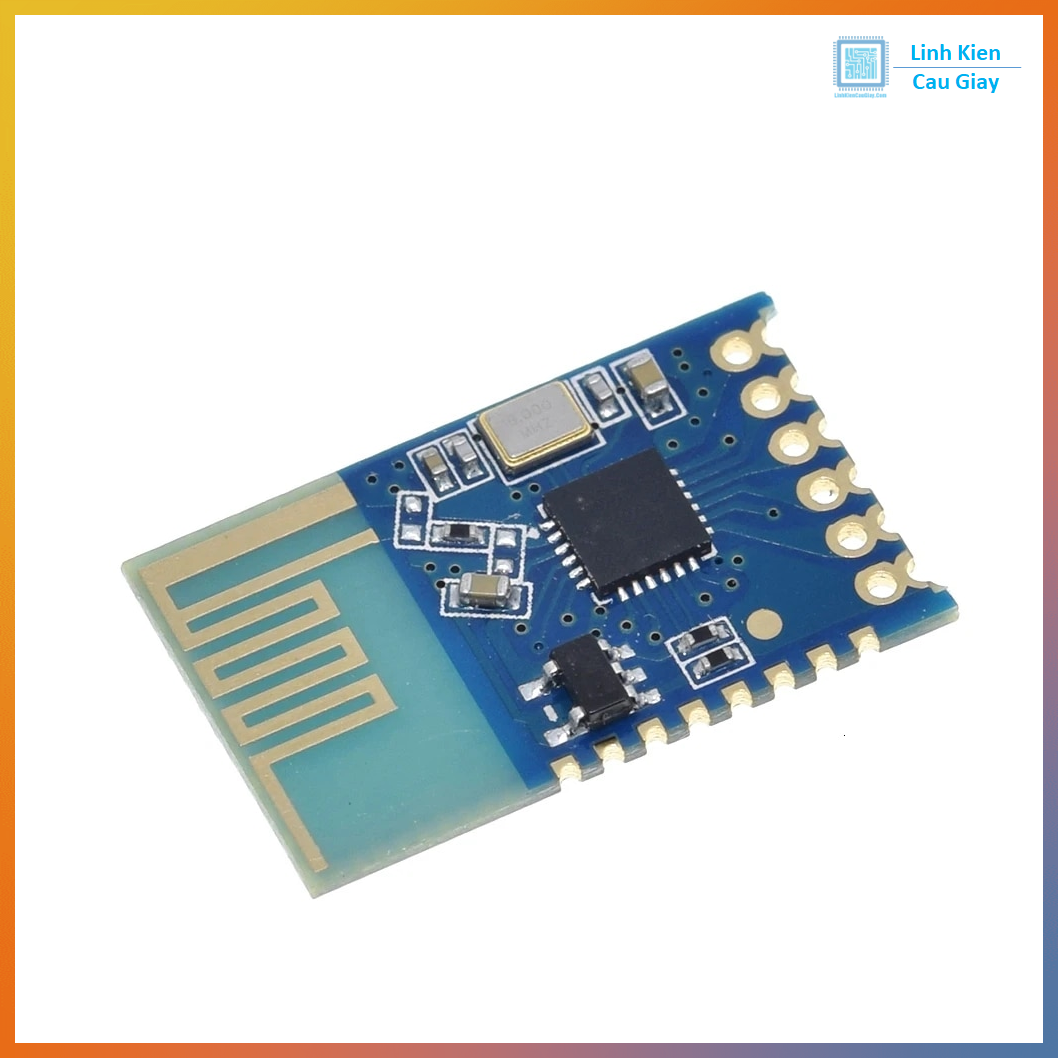

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
