Mạch thu phát NRF24L01+ 2.4GHz – Module RF không dây SPI cho Arduino, ESP32

Mô tả sản phẩm

NRF24L01+ là module RF transceiver (thu phát 2 chiều) giá rẻ và phổ biến, do Nordic Semiconductor sản xuất.
Module hoạt động ở dải tần 2.4GHz ISM, hỗ trợ nhiều kênh và tốc độ truyền khác nhau.
Nhờ kích thước nhỏ gọn, dễ lập trình và tiết kiệm năng lượng, NRF24L01+ được dùng nhiều trong các dự án truyền dữ liệu không dây DIY.

Ứng dụng

• Robot, drone, xe điều khiển từ xa.

• IoT/Smart Home: truyền dữ liệu cảm biến, điều khiển thiết bị.

• Mạng mesh cảm biến không dây.

• Máy đo đạc, báo động từ xa.

• Các dự án DIY Arduino/ESP32 học tập và nghiên cứu RF.

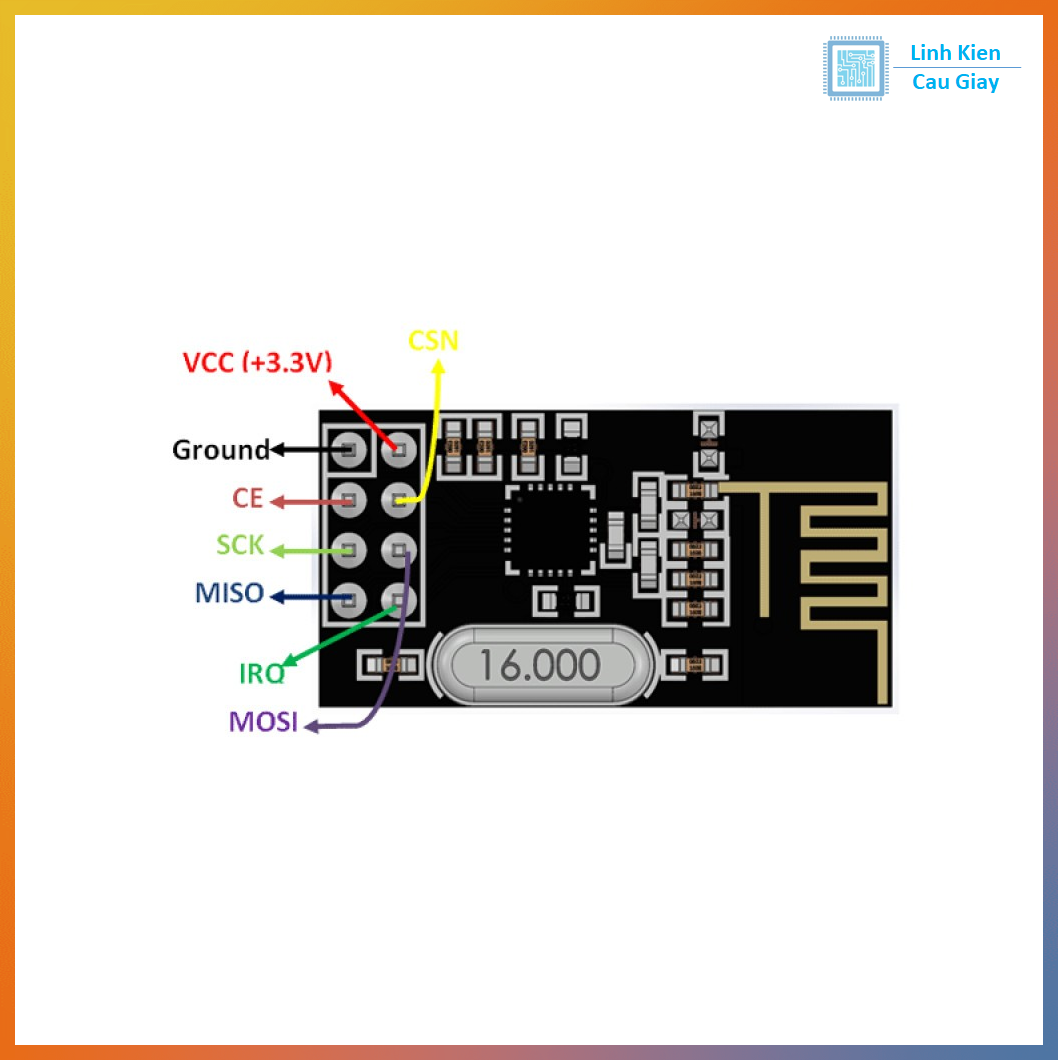

Sơ đồ chân

• VCC: 1.9V – 3.6V (khuyên dùng 3.3V, không cấp 5V trực tiếp).

• GND: mass.

• CE: Chip Enable.

• CSN: Chip Select SPI.

• SCK: Clock SPI.

• MOSI: Master Out Slave In.

• MISO: Master In Slave Out.

• IRQ: Ngắt báo trạng thái (có thể không dùng).

Thông số kĩ thuật

• Chip chính: NRF24L01+.

• Tần số hoạt động: 2.4GHz ISM.

• Điện áp: 1.9V – 3.6V (logic 3.3V).

• Giao tiếp: SPI (max 10MHz).

• Tốc độ truyền: 250kbps, 1Mbps, 2Mbps.

• Công suất phát: +0 dBm.

• Độ nhạy thu: –82 dBm.

• Khoảng cách truyền: 50m – 100m (môi trường thoáng).

• Anten: PCB tích hợp.

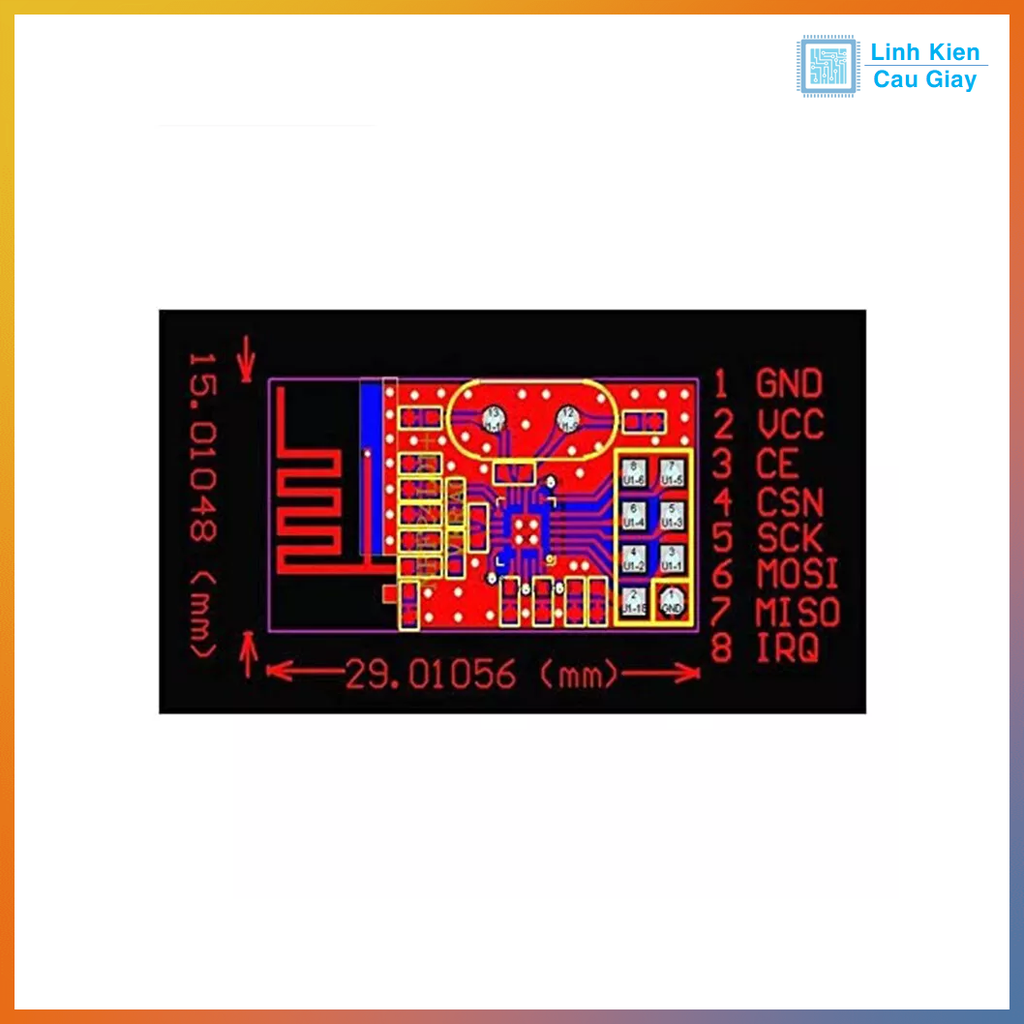

• Kích thước: ~29mm x 15mm.

Hướng dẫn sử dụng

• Cấp nguồn 3.3V ổn định (≥ 200mA) cho module.

• Kết nối module với Arduino/ESP32 qua giao tiếp SPI.

• Sử dụng thư viện RF24 trong Arduino IDE để lập trình.

• Cài đặt 1 module làm TX (truyền), module còn lại làm RX (nhận).

• Thử truyền dữ liệu test (ví dụ: “Hello World”) để kiểm tra hoạt động.

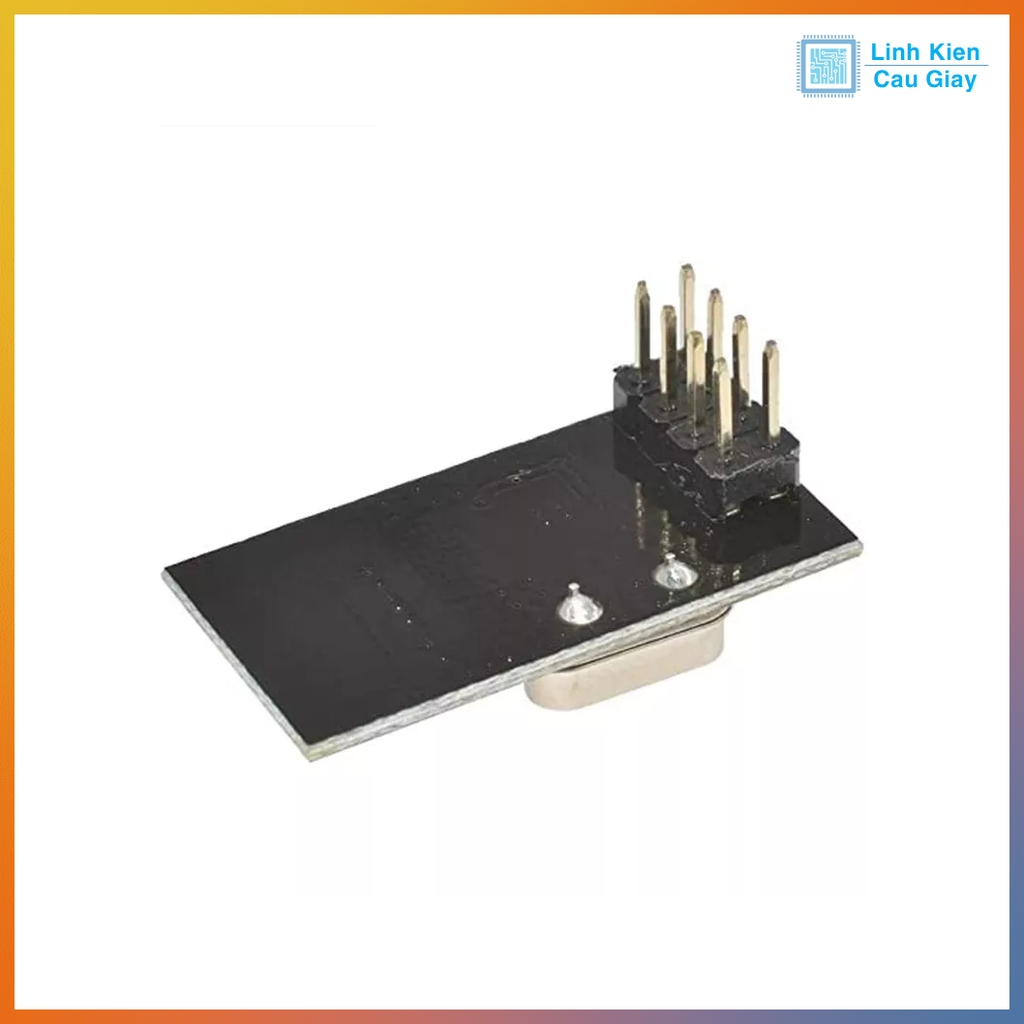

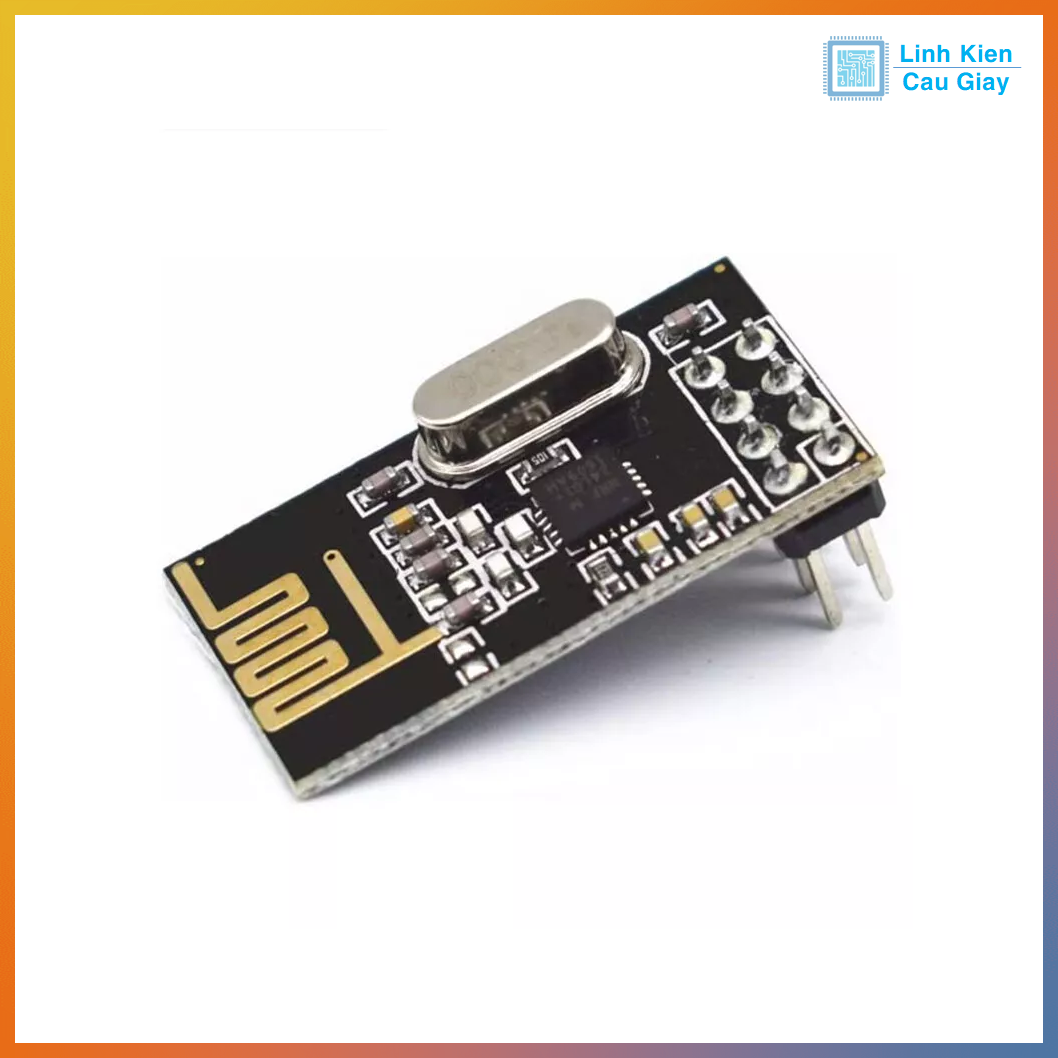

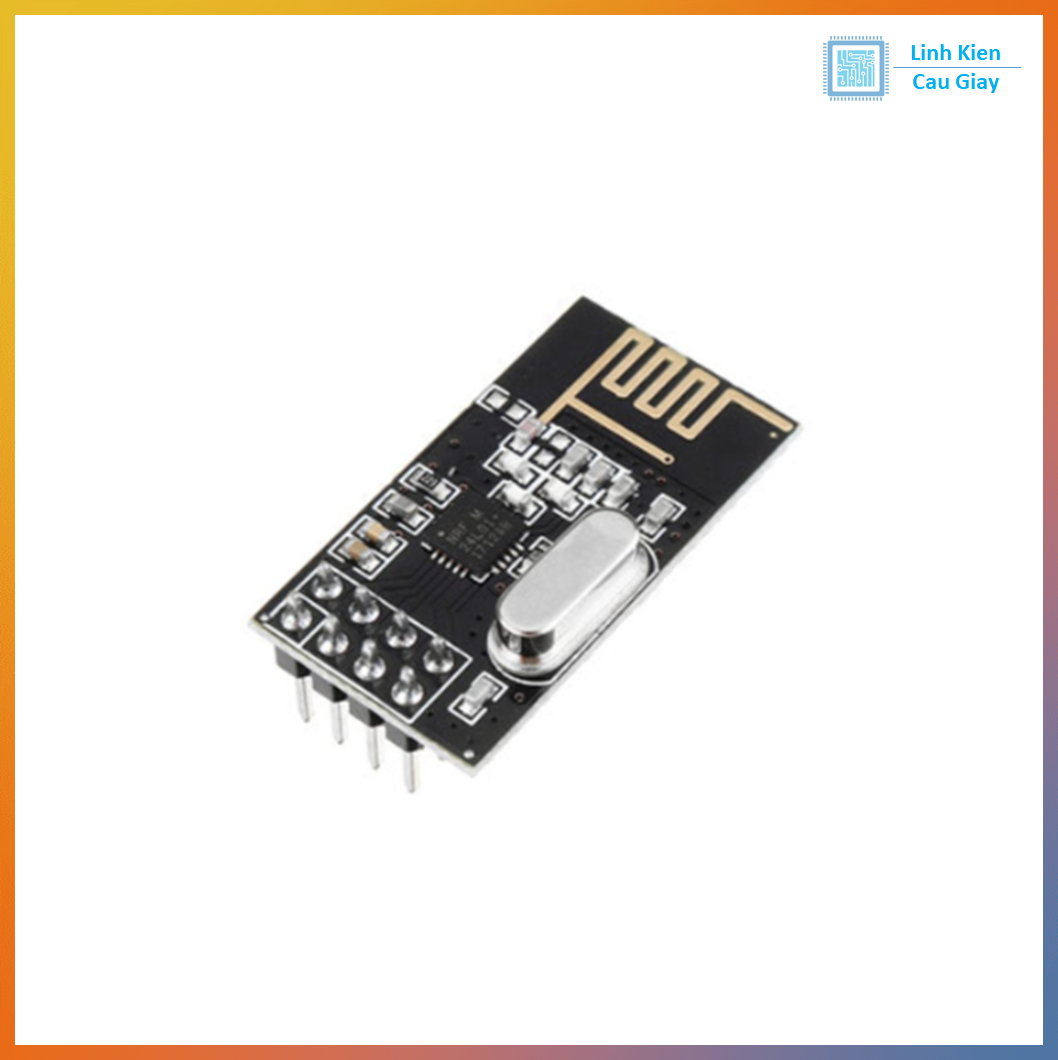

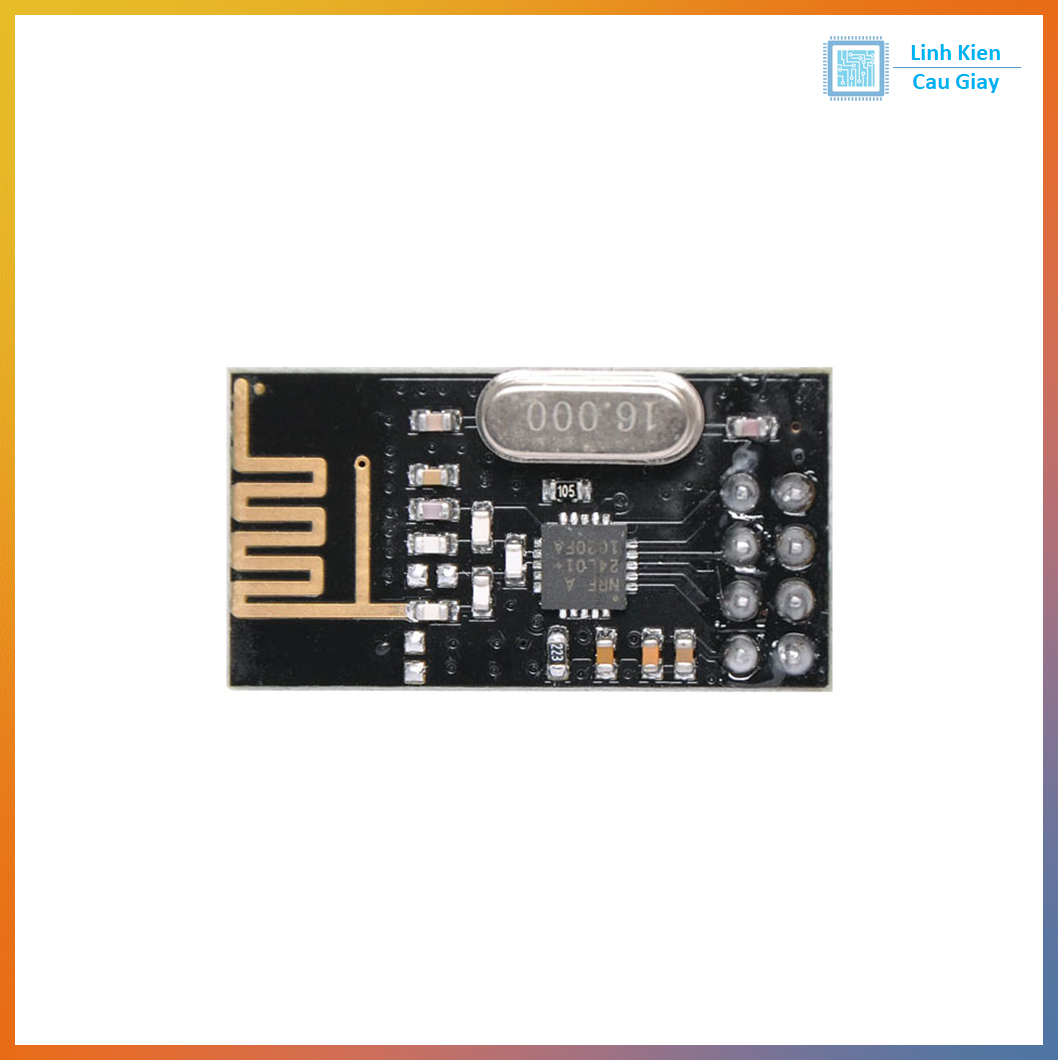

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
