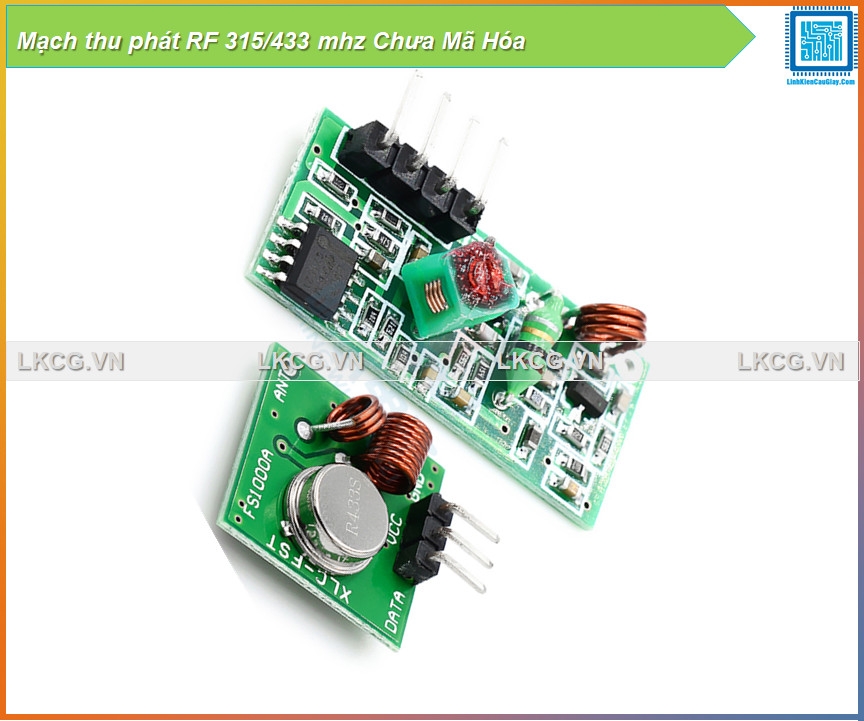

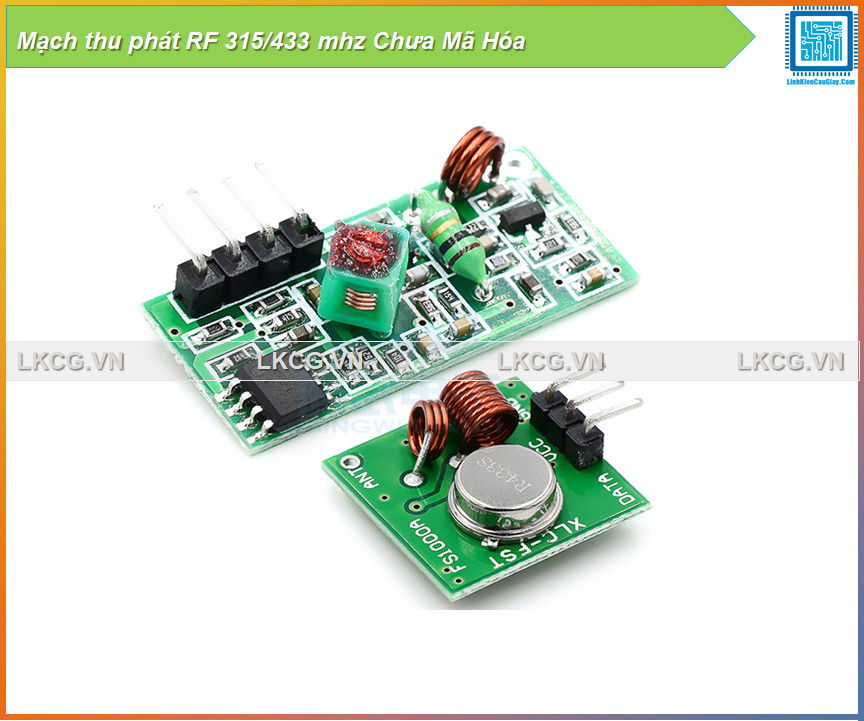

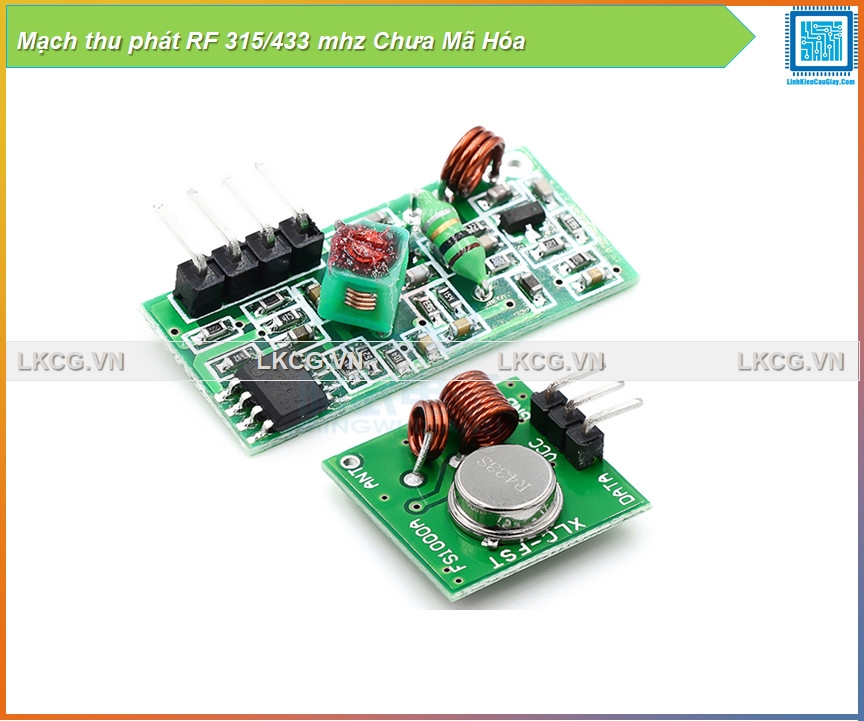

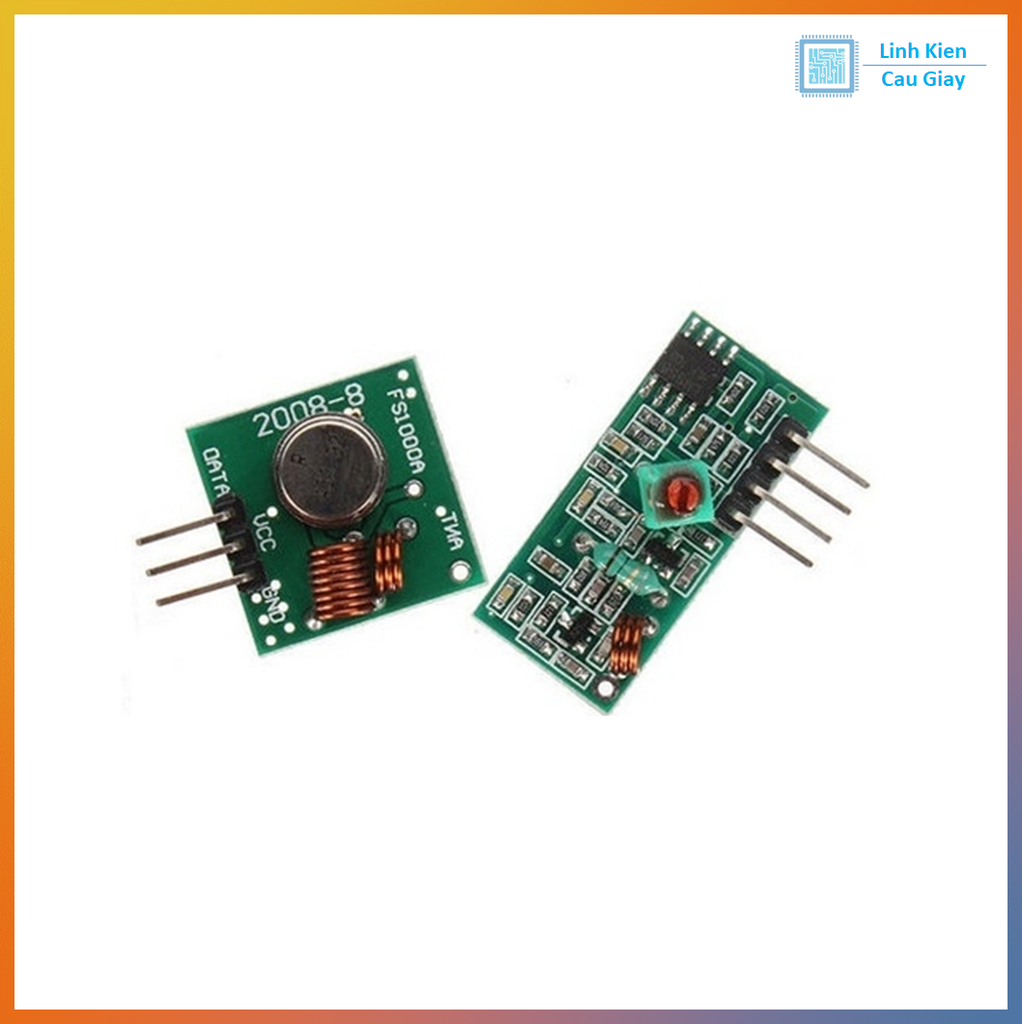

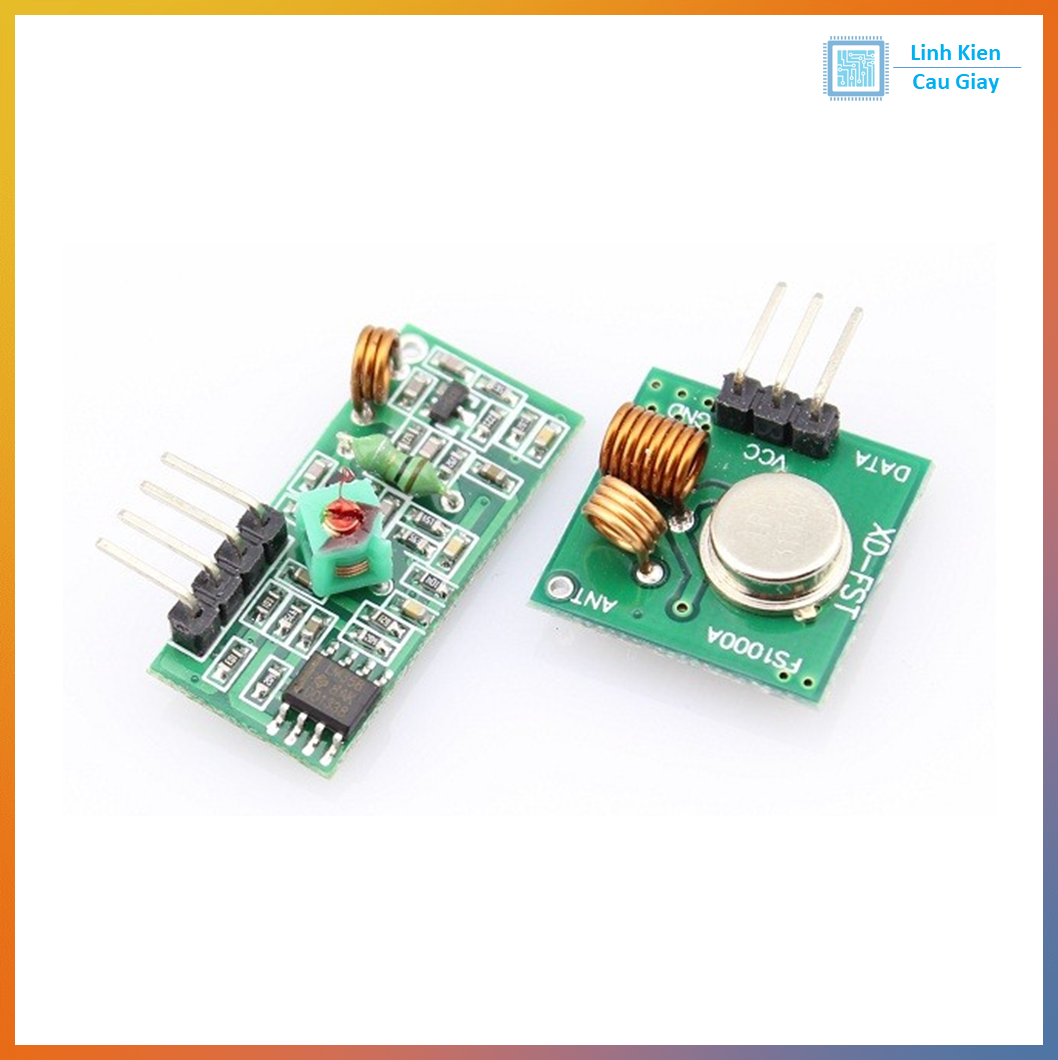

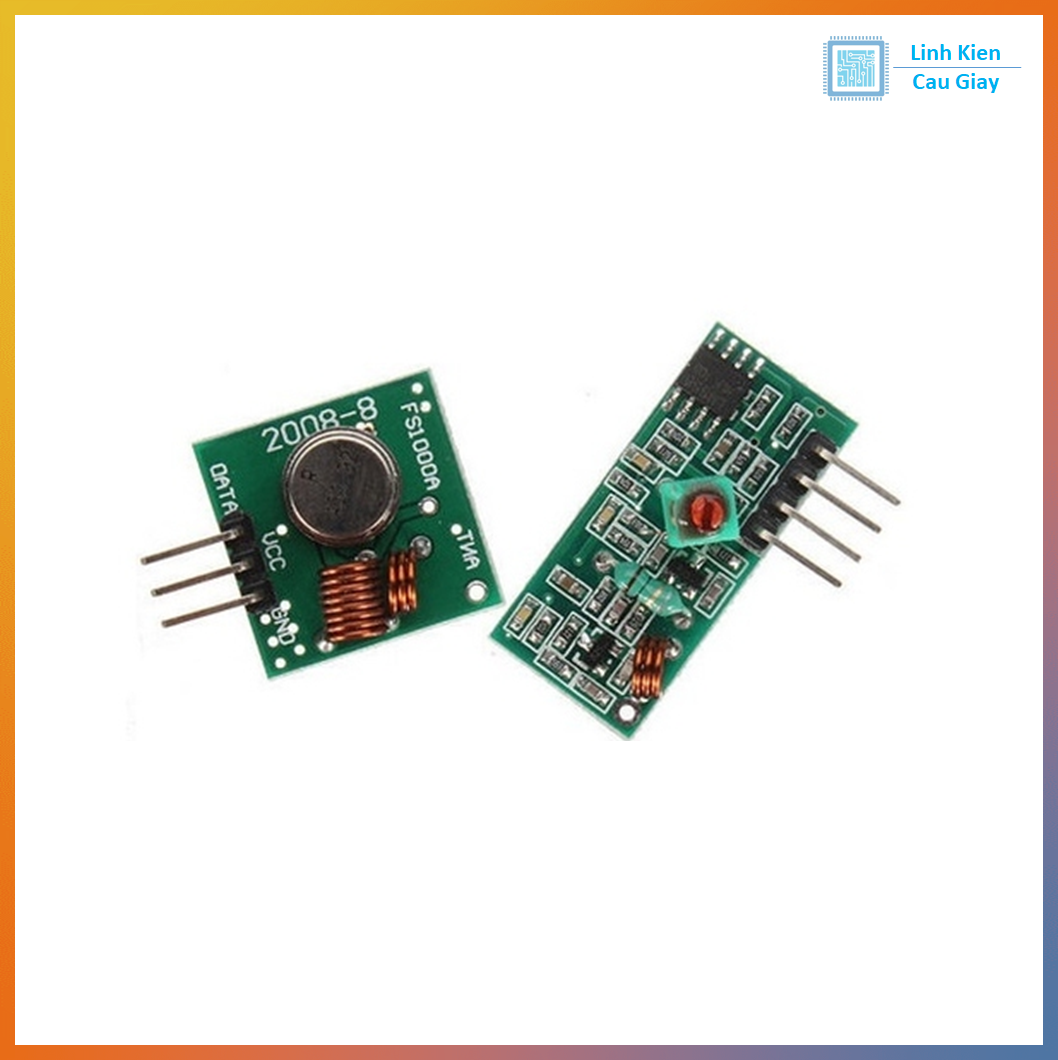

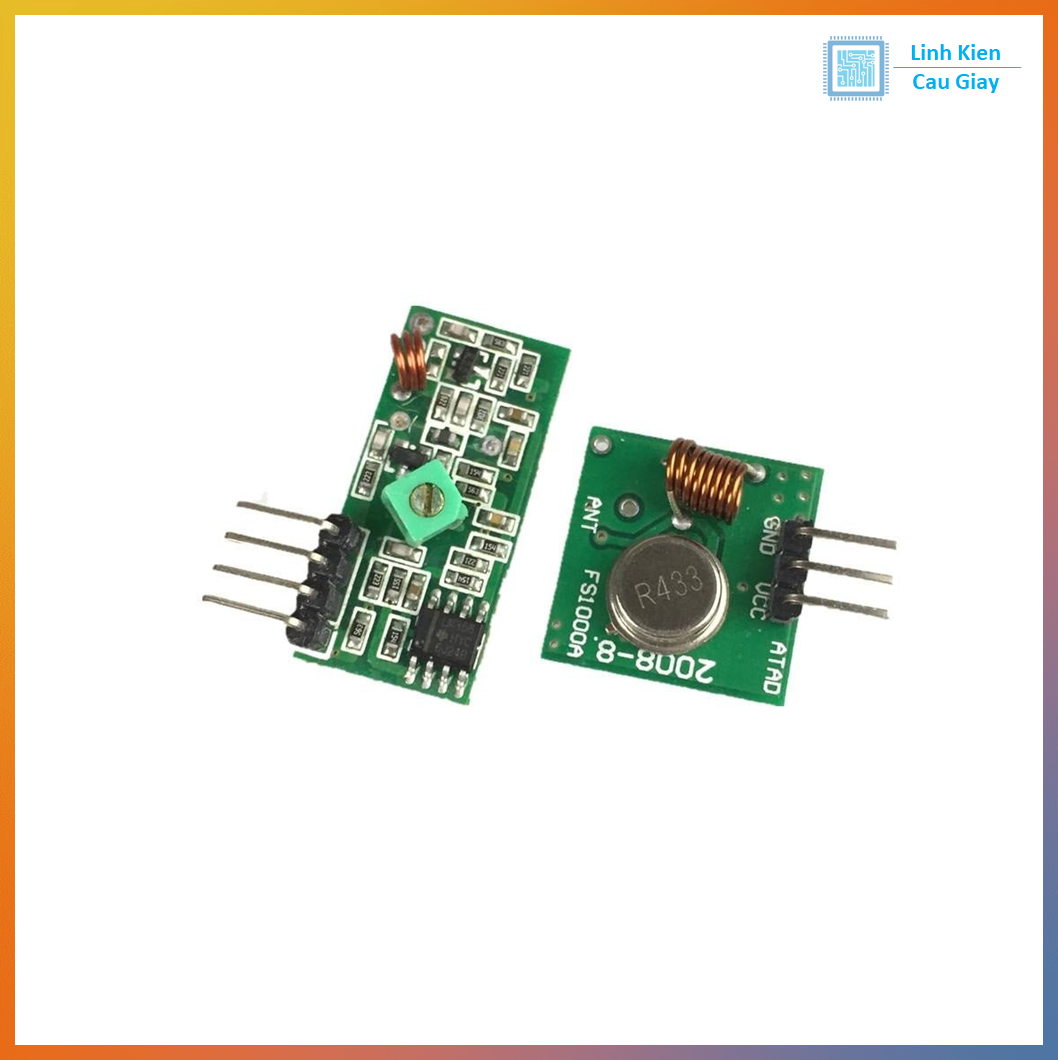

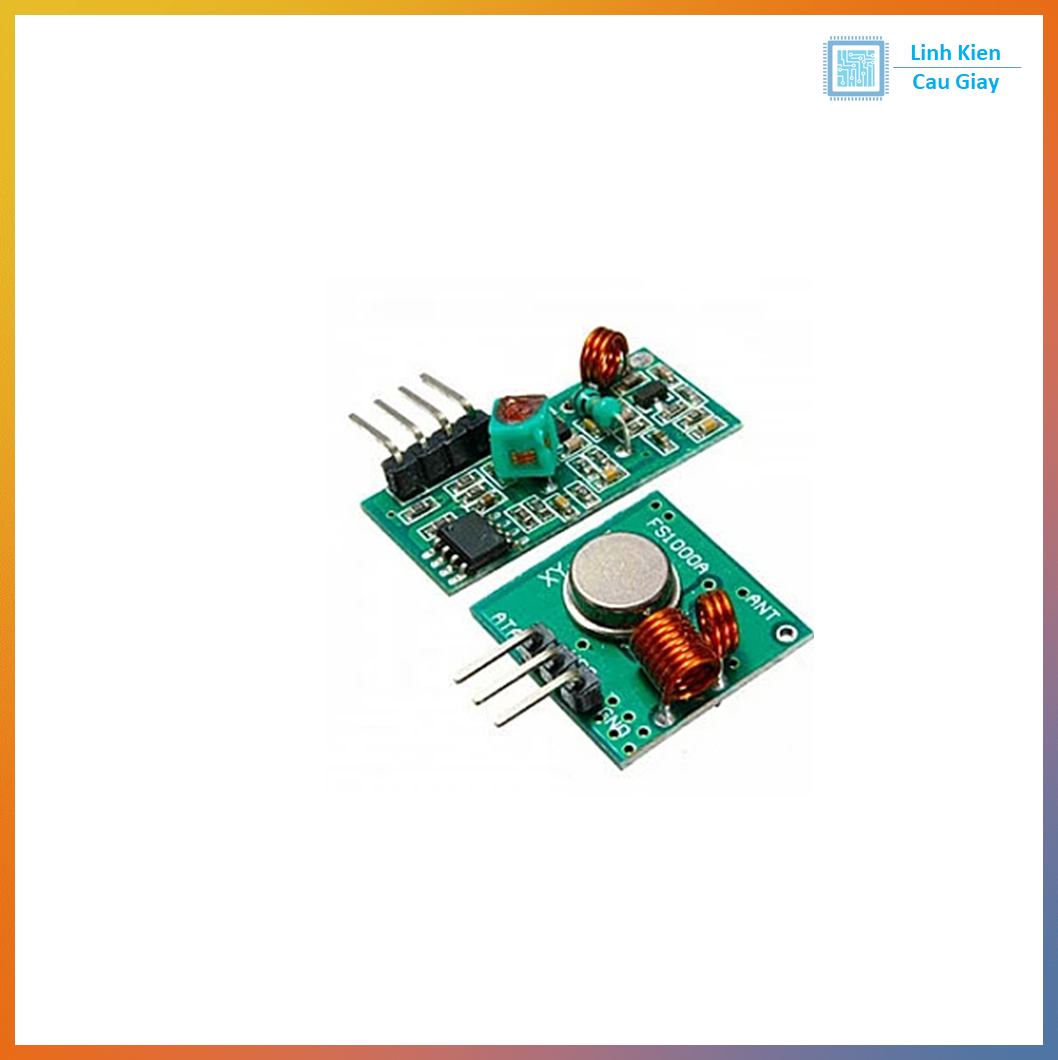

Mạch thu phát RF 315/433 mhz Chưa Mã Hóa

Mạch thu phát RF 315/433 mhz Chưa Mã Hóa

(Mã SP:CG000008)

Thương hiệu: Chưa cập nhật |

Đánh giá

Giá

Mô tả :

Bộ thu phát RF 315/433MHz loại chưa mã hóa (raw data) gồm 1 bộ phát (TX) và 1 bộ thu (RX), hoạt động ở tần số 315MHz hoặc 433MHz, khoảng cách từ 20m – 200m (tùy anten và môi trường). Tín hiệu dạng số thô (ON/OFF), dễ dàng điều khiển bởi Arduino, ESP32, STM32, Raspberry Pi, thường dùng trong remote, điều khiển không dây, IoT, robot, Smart Home.

315mhz

433mhz

Số lượng

Gọi điện

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Mạch thu phát RF 315/433MHz chưa mã hóa – Module điều khiển không dây TX RX cho Arduino

Mô tả sản phẩm

Đây là loại module RF cơ bản, không có chip giải mã/mã hóa (như PT2262/EV1527).
Tín hiệu gửi đi là raw data (sóng mang đã điều chế ASK/OOK), có thể dùng trực tiếp để điều khiển digital output hoặc kết hợp Arduino để mã hóa/giải mã dữ liệu tùy ý.
Ưu điểm: rẻ, dễ dùng, linh hoạt.

Ứng dụng

Remote điều khiển cửa cuốn, đèn, quạt, thiết bị điện.
Hệ thống báo động chống trộm, báo cháy.
Truyền dữ liệu không dây giữa các vi điều khiển.
Robot, IoT, Smart Home giá rẻ.

Sơ đồ chân

RF 315MHz TX + RX chưa mã hóa.
RF 433MHz TX + RX chưa mã hóa.

Bộ phát (TX):

VCC: 3.3V – 12V (cấp cao hơn thì tầm xa hơn).
DATA: tín hiệu vào từ Arduino/MCU.
GND: mass.

Bộ thu (RX):

VCC: 5V.
DATA: tín hiệu ra (2 chân song song).
GND: mass.

Thông số kĩ thuật

Tần số hoạt động: 315MHz hoặc 433MHz.
Điện áp phát: 3.3V – 12V.
Điện áp thu: 5V.
Khoảng cách truyền:
- Trong nhà: 20 – 50m.
- Ngoài trời (anten chuẩn): 100 – 200m.
Tốc độ truyền: 2 – 5 kbps.
Anten: dây đồng dài ~17cm (315MHz) hoặc ~17.3cm (433MHz).
Kiểu điều chế: ASK/OOK.

Hướng dẫn sử dụng

Cấp nguồn cho TX (3.3–12V) và RX (5V).
Kết nối DATA TX ↔ DATA RX qua sóng RF.
Với Arduino:
- TX: xuất tín hiệu qua digitalWrite(DATA, HIGH/LOW).
- RX: đọc tín hiệu qua digitalRead(DATA).
Có thể dùng thư viện RC-Switch, VirtualWire để mã hóa dữ liệu → tránh nhiễu.
Gắn anten đúng chiều để tăng khoảng cách truyền.
