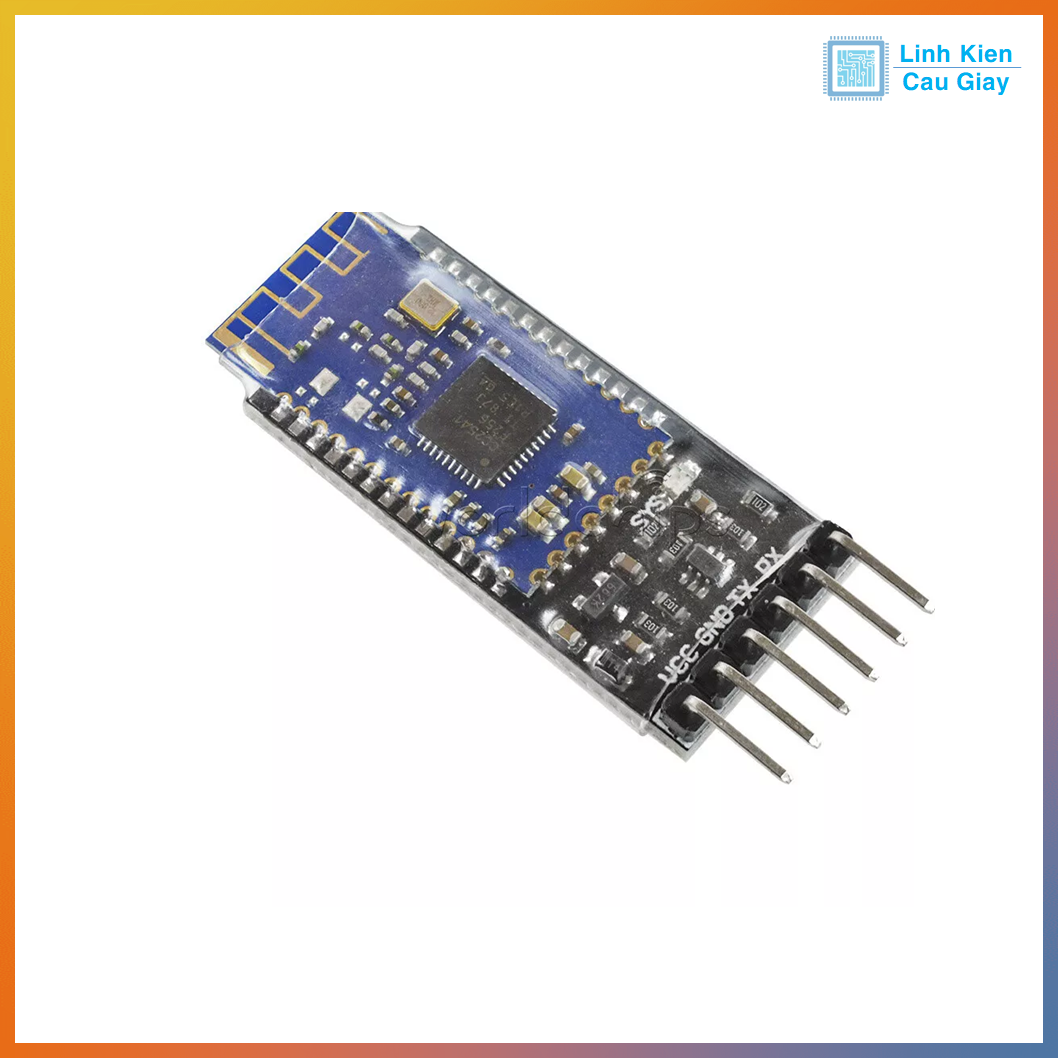

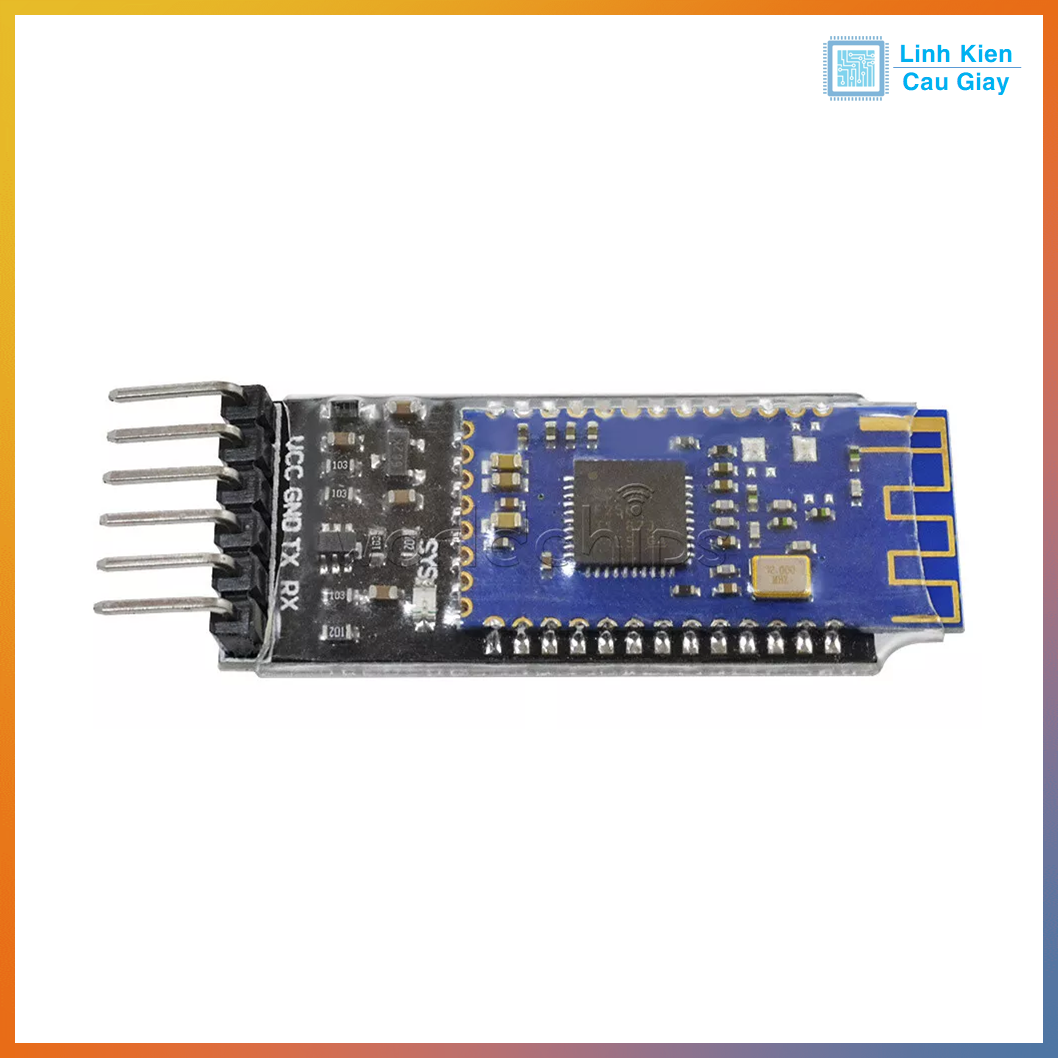

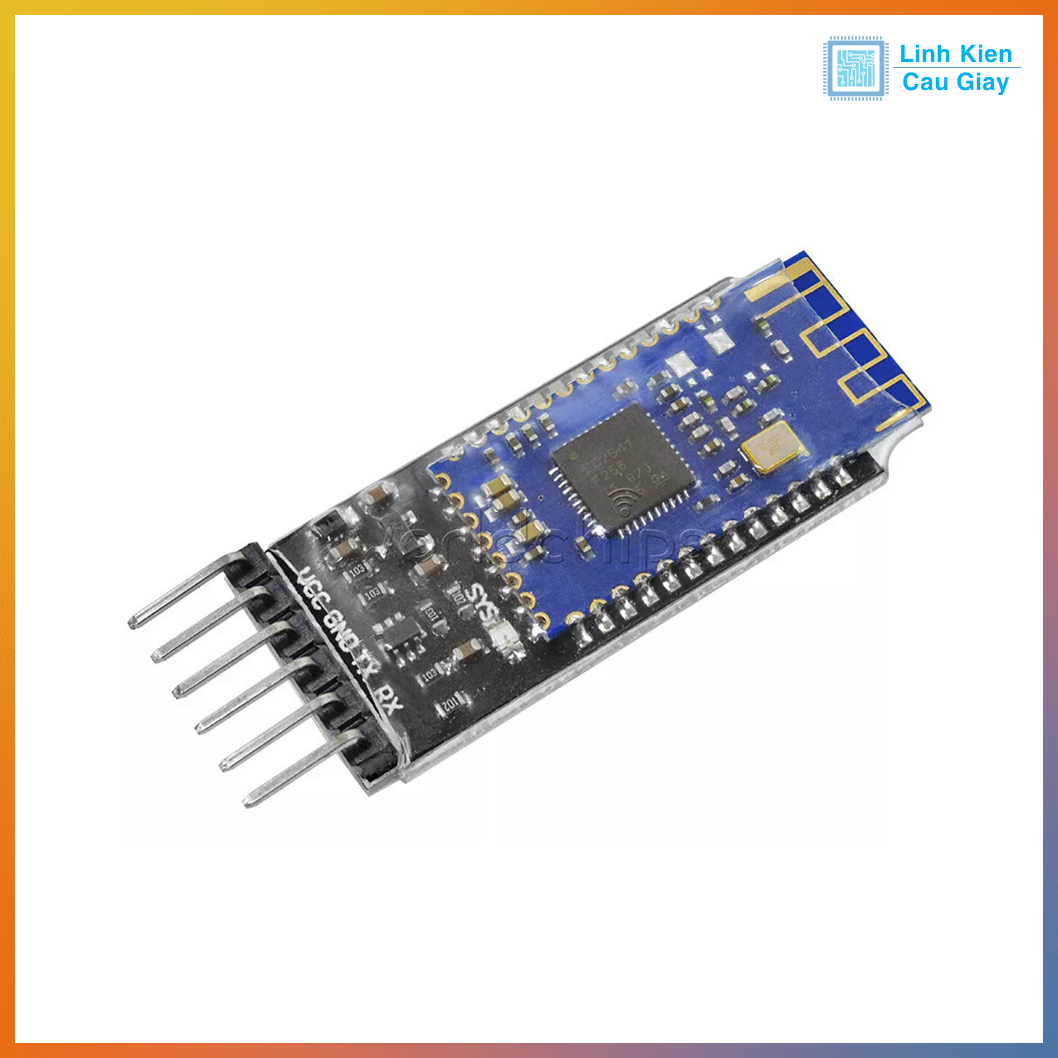

Mạch thu phát Bluetooth 4.0 BLE CC2540 CC2541

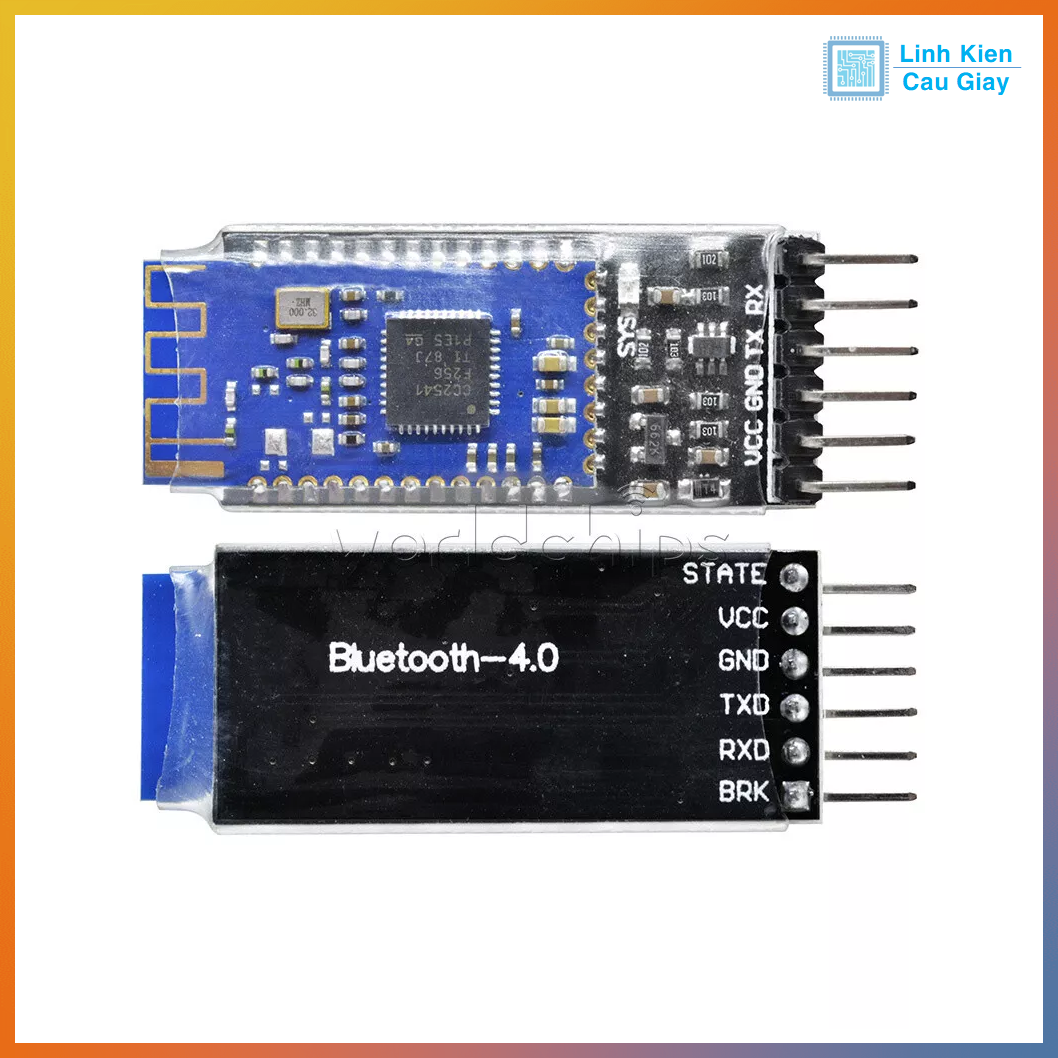

Đây là phiên bản đã ra chân UART của Module Bluetooth HM-10, chỉ cần 4 chân là có thể giao tiếp với vi điều khiển hay Arduino

Nếu bạn đang cần một module có khả năng giao tiếp với các thiết bị của Apple như: iphone, iPad, MAC,.v.v... thì module Bluetooth 4.0 Hm10 chính là thứ bạn đang tím kiếm. Hm10 dễ dàng được điều khiển từ các thiết bị Apple hay Androi có bluetooth 4.0 qua tập lệnh AT quen thuộc. Nhờ sử dụng chip bluetooth 4.0 CC2540 của hãng Ti nên module có khả năng tiêu thụ điện rất thấp ( 400uA ở Sleep Mode) mà khoảng cách lại xa hơn bluetooth 2.0 rất nhiều ( 100m không vật cản).

Thông số kỹ thuật:

• Nguồn : 3.3VDC 50mA.
• Dòng tiêu thụ : 400uA ~ 1.5mA ở Sleep Mode và 8.5mA ở Active Mode.
• Khoảng cách : 100m môi trường không có vật cản.
• Baudrate  : hỗ trợ đến 230400, mặc định là 9600.
• Phiên bản : Bluetooth V4.0 BLE
• Tần số hoạt động : 2.4GHz ISM band
• Modulation method : GFSK ( Gaussian Frequency Shift Keying )
• Công suất phát : -23dbm, -6dbm, 0dbm, 6dbm ( có thể cấu hình qua lệnh AT+POWER).
• Bảo mật :  Authentication and encryption
• Service: Central & Peripheral UUID FFE0,FFE1
• Nhiệt độ  hoạt động : -5 ~ 65 độ C
• Kích thước : 26.9 x 13 x 2.2mm

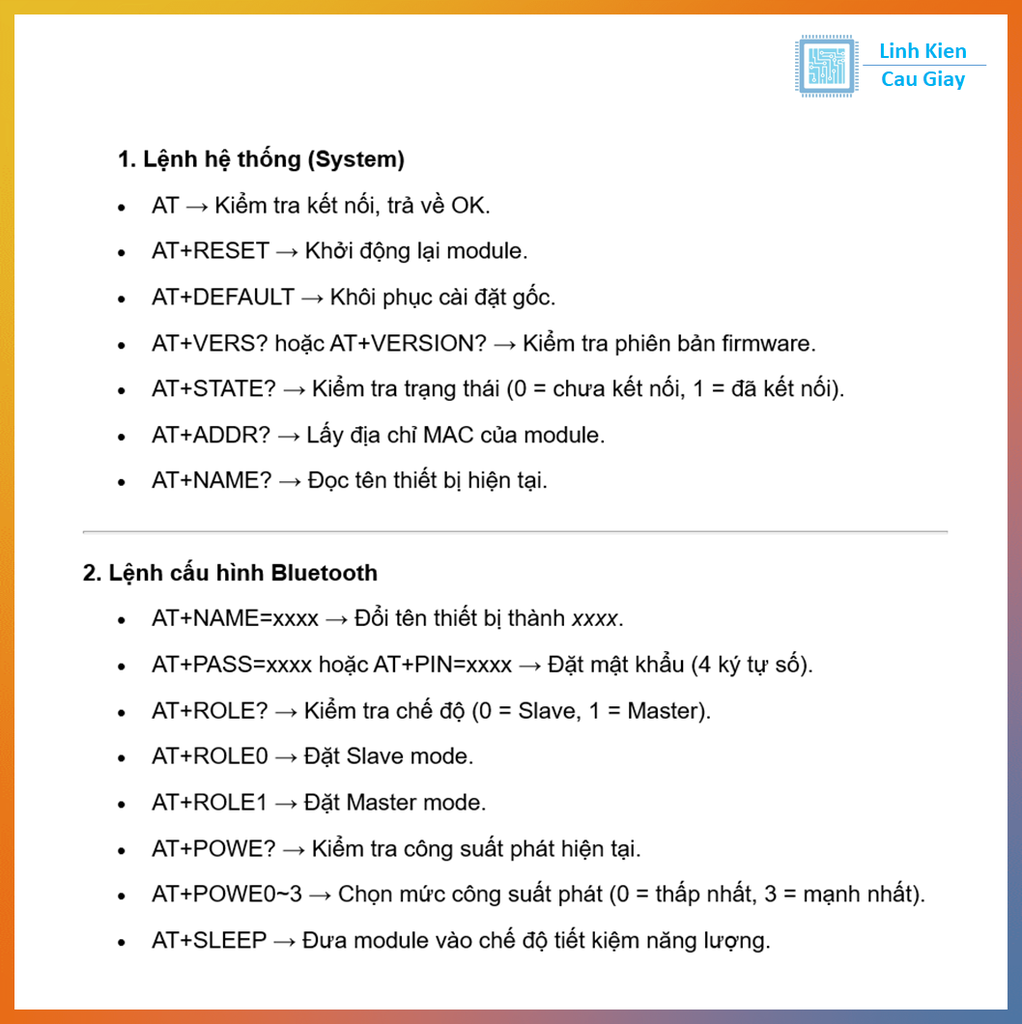

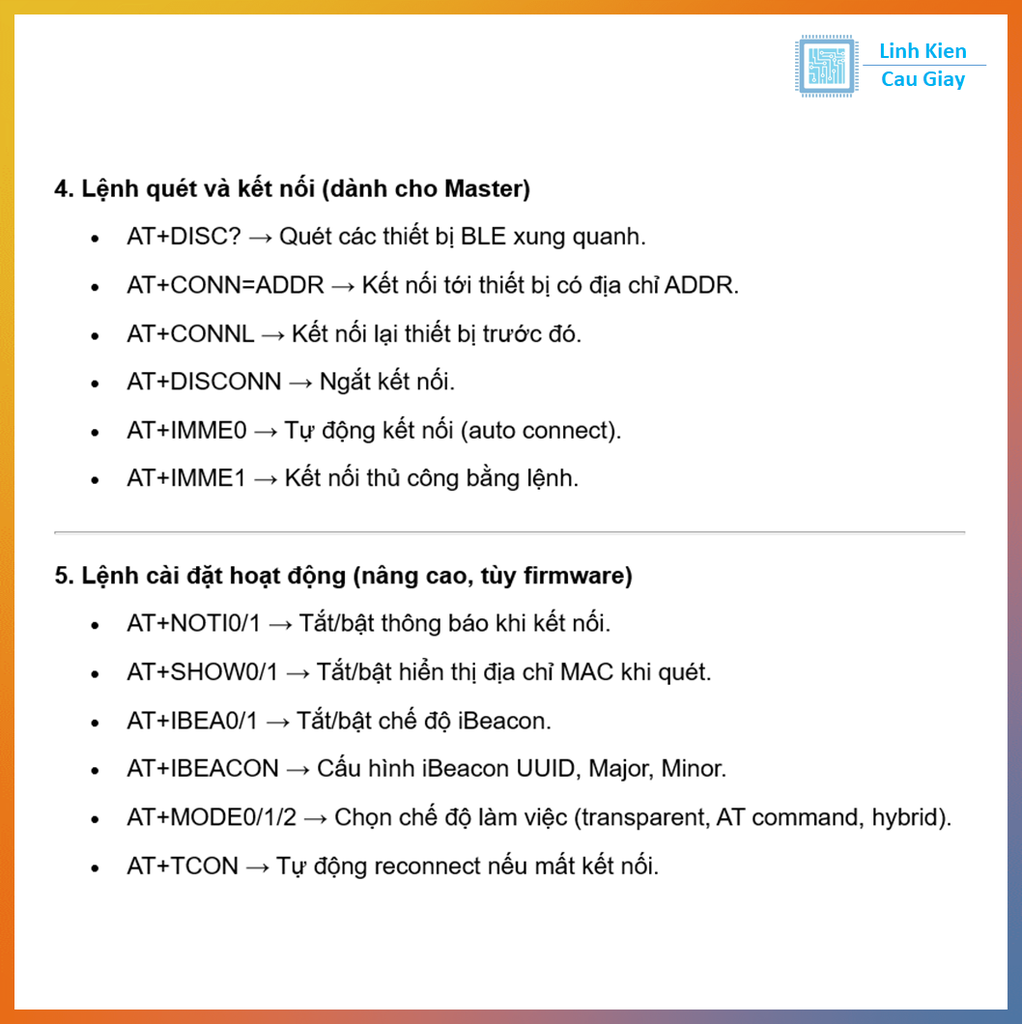

Tập lệnh AT (new version V542)

• AT  (Test command)

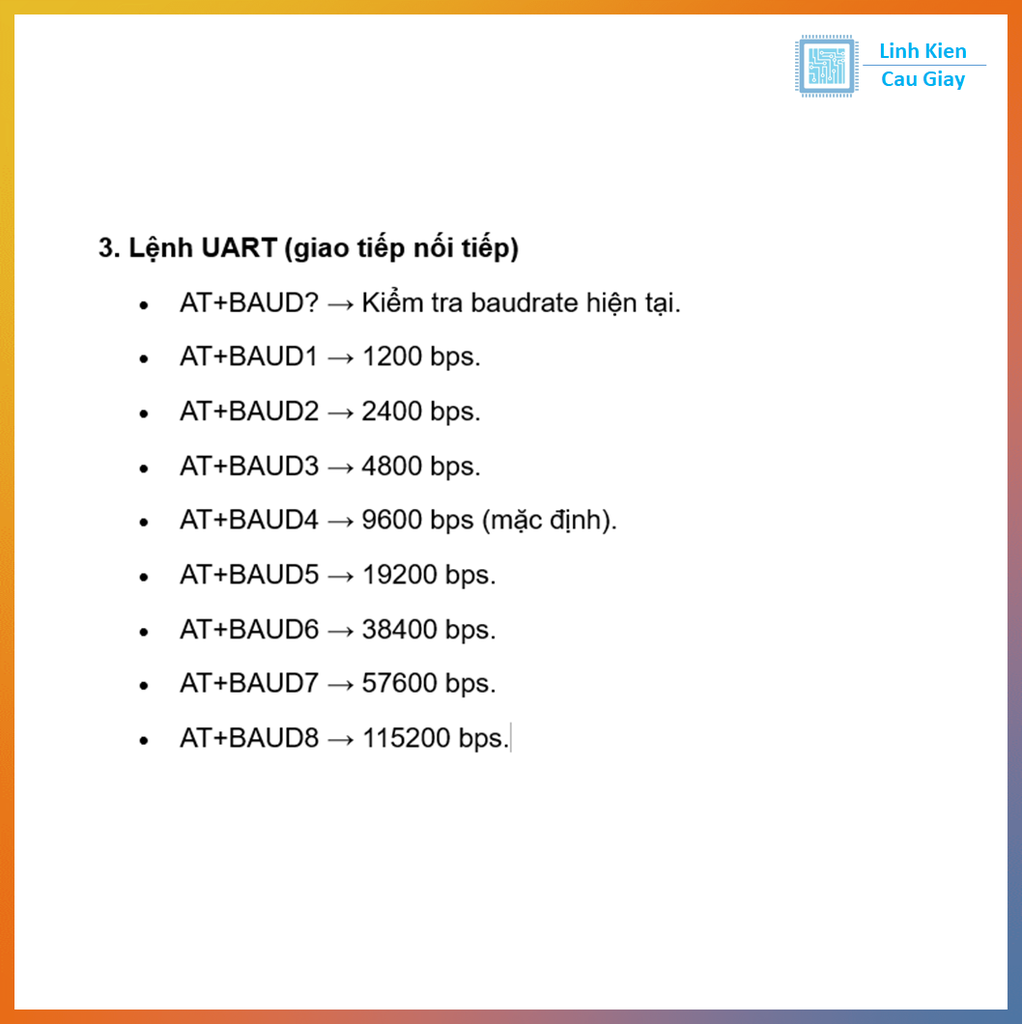

• AT+BAUD   (Query/Set Baud rate)
• AT+CHK   (Query/Set parity)
• AT+STOP   (Query/Set stop bit)
• AT+UART   (Query/Set uart rate,parity, stop bit)
• AT+PIO   (Query/Set PIO pins status Long command)
• AT+PIO   (Query/Set a PIO pin sttus Short command)
• AT+NAME   (Query/Set device friendly name)
• AT+PIN   (Query/Set device password code)
• AT+DEFAULT   (Reset device settings)
• AT+RESTART   (Restart device)
• AT+ROLE   (Query/Set device mode, Master or Slave)
• AT+CLEAR   (Clear remote device address if has)
• AT+CONLAST   (Try to connect last connect succeed device)
• AT+VERSION   (Show software version information)
• AT+HELP   (Show help information)
• AT+RADD   (Query remote device address)
• AT+LADD   (Query self address)
• AT+IMME   (Query/Set Whether the device boot immediately)
• AT+WORK   (if device not working, start work, use with AT+IMME command)
• AT+TCON   (Query/Set Try to connect remote times)
• AT+TYPE   (Query/Set device work type, transceiver mode or remote mode)
• AT+START   (Switch remote control mode to transceiver mode)
• AT+BUFF   (Query/Set How to use buffer data, Duing mode switching time)
• AT+FILT   (Query/Set device filter when device searching) A
• T+COD   (Query/Set Class of Device. eg: phone, headset etc.)

Tài liệu tham khảo :

Datasheet, schematic và tập lệnh AT
Datasheet, schematic và tập lệnh AT zipfull
