Anten GSM 4G 3G 2G PCB 8db IPEX (2.1cm x 8cm)

Mô tả sản phẩm

Anten GSM 2G/3G/4G LTE PCB 8dBi là anten FPC/PCB mềm gắn trong thiết bị, làm việc trên dải tần rộng 700–2700MHz, tương thích hầu hết các chuẩn GSM, GPRS, EDGE, WCDMA, LTE 4G, NB-IoT…

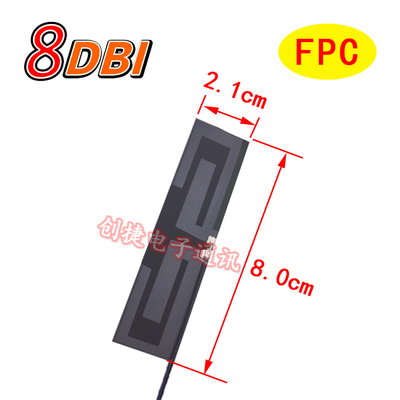

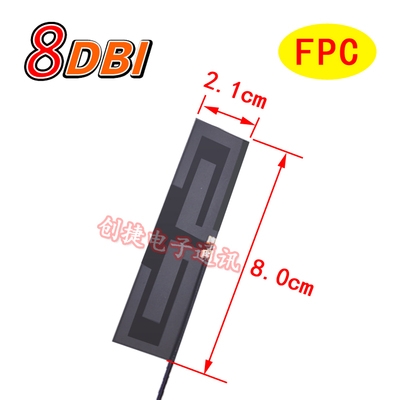

Phần anten được in trên mạch PCB kích thước 80×21×0.2mm, đầu kia là dây cáp đồng trục nhỏ kèm đầu nối IPEX/U.FL (tùy lô), cắm thẳng vào chân ANT của module. Độ lợi khoảng 8dBi cho khả năng thu phát mạnh, ổn định, phù hợp các thiết bị IoT cần sóng tốt nhưng vẫn giữ thiết kế gọn, ẩn trong vỏ.

Ứng dụng

• Anten cho module GSM/3G/4G/NB-IoT (SIM800, SIM900, SIM7600, A7670, BC95, v.v.)

• Thiết bị IoT, đo đếm từ xa, đồng hồ thông minh, tracker GPS + 4G, logger dữ liệu

• Anten trong cho modem 4G, router 4G mini, gateway, thiết bị công tơ, khoá cửa thông minh

• Dự án STEM/DIY, bo phát triển ESP32 + 4G, kit NB-IoT cần anten nhỏ gọn gắn trong vỏ

Sơ đồ chân

Anten dùng cáp đồng trục 50Ω với đầu IPEX/U.FL:

• Đầu IPEX/U.FL:

  • Cắm trực tiếp vào cổng ANT của module GSM/4G/NB-IoT trên bo mạch.

• Đầu anten PCB (miếng FPC):

  • Cố định vào vỏ nhựa hoặc mặt trong thiết bị bằng keo dán/ băng dính 2 mặt.

Nếu lấy bản đầu trần (không IPEX) thì:

• Lõi dây coax → hàn vào pad ANT trên PCB.

• Lưới + vỏ dây (Shield/GND) → hàn vào mass (GND) ngay gần chân ANT.

Thông số kĩ thuật

• Loại anten: FPC/PCB nội bộ đa băng tần

• Dải tần hoạt động: 700–2700MHz

• Chuẩn hỗ trợ: LTE/4G/3G/2G/GSM/NB-IoT, có thể dùng cho một số ứng dụng WCDMA/EDGE

• Độ lợi anten: ≈ 8dBi

• Trở kháng: 50Ω

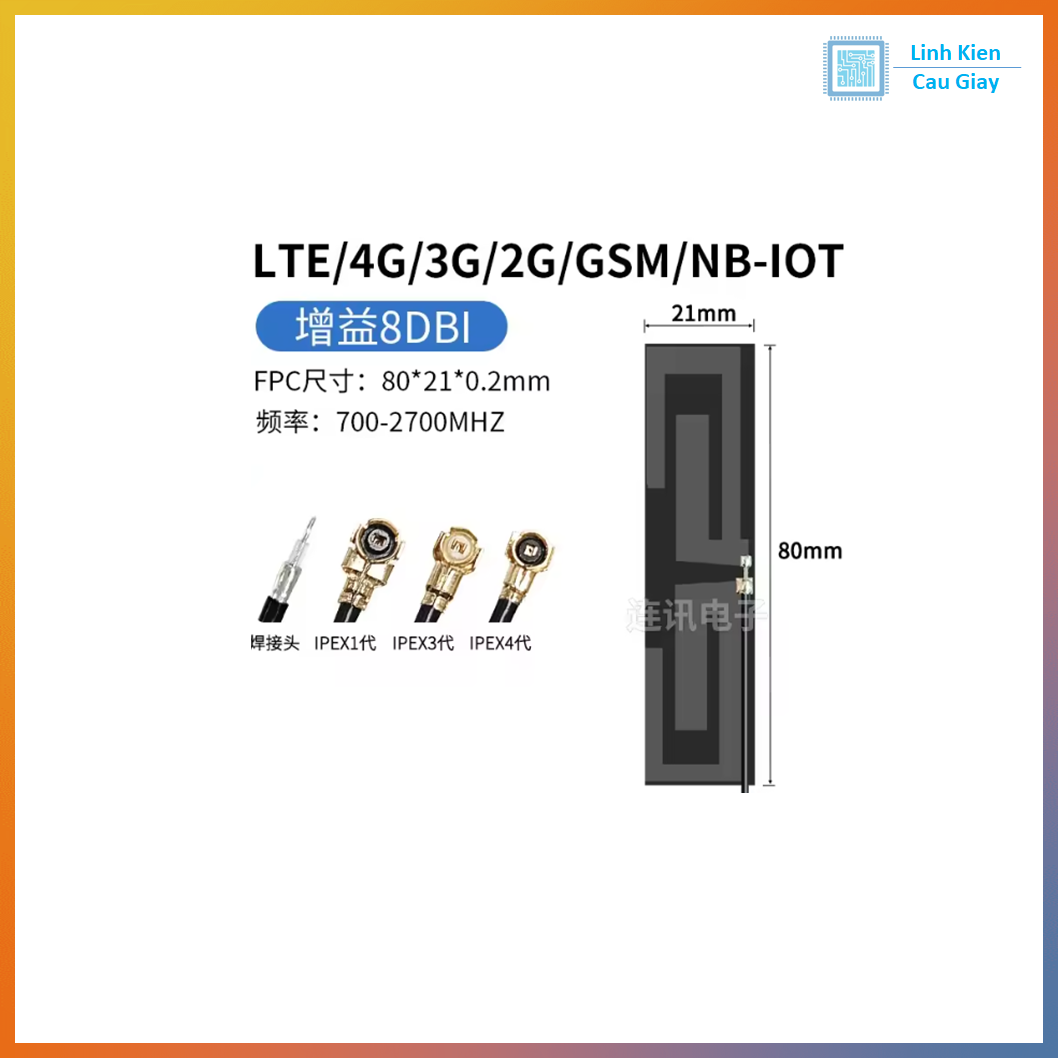

• Kích thước FPC: 80 × 21 × 0.2mm (≈ 2.1×8cm tính theo phần in)

• Kiểu kết nối: cáp đồng trục mỏng + đầu IPEX/U.FL hoặc đầu trần hàn trực tiếp

• Kiểu lắp: dán/ốp vào mặt trong vỏ nhựa, nắp máy, thành hộp.

Hướng dẫn sử dụng

• Chọn vị trí dán anten xa kim loại lớn, xa mass kín, ưu tiên mặt trong vỏ nhựa, cách xa pin và bo nguồn công suất.

• Cố định anten bằng băng dính 2 mặt hoặc keo, tránh gập gãy cáp.

• Cắm đầu IPEX vào cổng ANT trên module, nghe “tách” nhẹ là ăn khớp; không lắc xoay mạnh tránh hỏng socket.

• Nếu hàn trực tiếp: giữ dây coax càng ngắn càng tốt, hàn nhanh tay để không cháy lớp cách điện.

• Khi bố trí nhiều anten (4G, WIFI, GPS…), đặt cách xa nhau để giảm nhiễu chéo.

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
